CATIA V5 - materiały pomocnicze

Transkrypt

Autor: J. Kiełbasa
Modelowanie hybrydowe - ćwiczenie 1
styczeń 2006

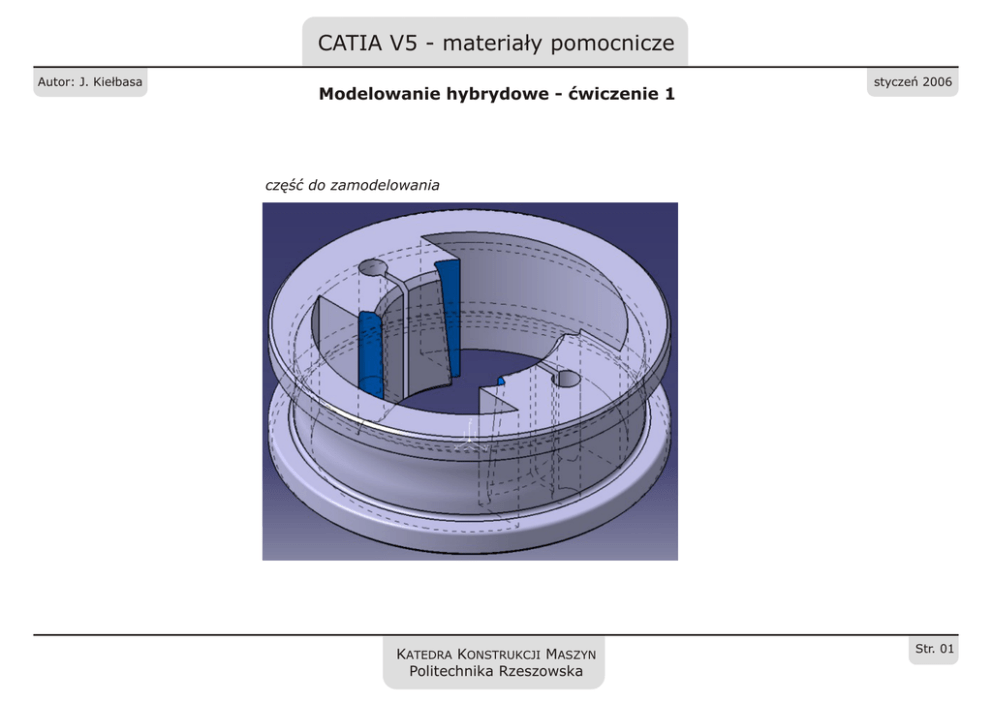

część do zamodelowania
KATEDRA KONSTRUKCJI MASZYN
Politechnika Rzeszowska
Str. 01
Autor: J. Kiełbasa
styczeń 2006
Etap 1
1. Kliknij płaszczyznę ZX i wywołaj szkicownik.
2. W szkicowniku narysuj oś (funkcja Axis), a następnie zamknięty profil jak pokazano na
poniższych zrzutach.
3. Po wyjściu ze szkicownika wywołaj funkcję Shaft i wpisz w polu First angle wartość
360deg, natomiast w Second angle wartość 0deg.
Axis
Shaft
Wskazówka
Narysowanie profilu, tu przedstawionego, może
sprawić pewne trudności. Warto pamiętać o tym,
w czasie rysowania można wyłączyć automatyczne
generowanie więzów geometrycznych (wystarczy
wcisnąć Shift). W tym przypadku może się to
przydać; potrzebne więzy należy potem nadać
ręcznie. Można również narysować jedynie połowę
profilu a pozostałą część uzyskać poprzez
lustrzane odbicie.
Str. 02
Autor: J. Kiełbasa
styczeń 2006
Etap 2
1. Kliknij płaszczyznę (1), która powinna pokrywać się z XY, i przejdź do szkicownika.
2. W trybie konstrukcyjnym zrzutuj zewnętrzną krawędź (2) bryły, natomiast w trybie standardowym narysuj profil jak
pokazano na poniższym zrzucie. Należy pamiętać o poprawnym zadaniu więzów geometrycznych, tj. boki (3) muszą
być symetryczne względem osi V, część łukowa (4) musi pokrywać się z rzutem (2), natomiast środek łuku (5) musi
pokrywać się ze środkiem układu współrzędnych (lub ze środkiem łuku (4)). Drugą część profilu można uzyskać
poprzez lustrzane odbicie względem osi V, lub poprzez narysowanie go i nadanie więzów w analogiczny sposób jak dla
pierwszej części.
3. Po wyjściu ze szkicownika wywołaj Pad, wybierz opcję Up to plane i wskaż płaszczyznę (6) w polu Limit.
1
Pad
6
4
2
5
3
3
6
Str. 03
Autor: J. Kiełbasa
styczeń 2006
Etap 3
1. Zaznacz cztery krawędzie (1) i wywołaj funkcję Chamfer.
2. Wybierz tryb Length1/Angle. W polu Length 1 wpisz wartość 1mm,
natomiast w polu Angle wartość 45deg.
Chamfer
1
1
1
1
Str. 04
Autor: J. Kiełbasa
styczeń 2006
Etap 4
1. Wstaw nowe Body - polecenie dostępne z poziomu menu \Insert\Body.
2. Wstaw nowy Geometrical Set - polecenie dostępne z poziomu menu
\Insert\Geometrical Set.
3. Uczyń aktywnym wstawiony właśnie Geometrical Set (polecenie Define In
Work Object w menu podręcznym).
4. Włącz moduł Generative Shape Design - polecenie dostępne z poziomu menu
\Start\Shape\Generative Shape Design
Str. 05
Autor: J. Kiełbasa
styczeń 2006
Etap 5
1. Wywołaj funkcję Plane, wybierz opcję Offset from plane, jako Reference wskaż
płaszczyznę XY, natomiast w polu Offset wpisz wartość 10mm.
2. Na utworzonej płaszczyźnie utwórz szkic.
3. W szkicowniku zrzutuj w trybie konstrukcyjnym powierzchnię (1) wykorzystując funkcję
Intersect 3D Elements (wynikiem jest krzywa (2)) i narysuj profil jak pokazano na zrzucie.
Wewnętrzny łuk (3) profilu należy powiązać koincydencją z rzutem (2). Zewnętrzny łuk (4) musi
być współosiowy z łukiem (3). Pozostałe wymiary wg zrzutu.
Plane
1
2
4
2
3
Intersect 3D Elements
Str. 06
Autor: J. Kiełbasa
styczeń 2006
Etap 6
Etap 7
1. Wywołaj funkcję Circle, wybierz tryb Center and radius, w
polu Center wskaż środek układu współrzędnych, w polu Support
wskaż płaszczyznę XY, w polu Radius wpisz wartość 12,5mm. Na
koniec ustal ograniczenia Circle Limitations, włączając opcję
Part Arc (pierwsza z lewej) oraz wpisując w polu Start wartość
20deg, natomiast w polu End wartość 95deg.
Circle
1. Zaznacz narysowany w poprzednim etapie wycinek okręgu i
wywołaj funkcję Extrude. W polu Direction (kierunek
wyciągnięcia) wskaż oś Z, natomiast w polach Limit 1 i Limit 2
wpisz odpowiednio wartości 25mm i 9mm. Można wprowadzić inne
wartości byleby tworzona powierzchnia wychodziła poza granice
bryły.
Extrude
Str. 07
Autor: J. Kiełbasa
styczeń 2006
Etap 8
Etap 9
1. Wywołaj funkcję Boundary i kliknij obrys (1) powierzchni. W polu
Propagation type wybierz opcję Point continuity i potwierdź
klawiszem OK.
1. Wywołaj funkcję Plane, wybierz tryb Offset from plane, wskaż
jako Reference płaszczyznę (2) zdefiniowaną w etapie 5 i w polu
Offset wpisz wartość 10mm.
2. Utwórz kolejną płaszczyznę w taki sam sposób jak w p. 1, z tą
różnicą, że kierunek offsetu powinien być odwrócony - służy do
tego przycisk Reverse Direction (3).
Boundary
Plane
2
1
2
2
2
3
Str. 08
Autor: J. Kiełbasa
styczeń 2006
Etap 10
1. Wywołaj funkcję Point, wybierz tryb Coordinates, wyzeruj wszystkie
współrzędne i wskaż punkt (Vertex) przynależny do szkicu, który został
zdefiniowany w etapie 5.
Point
Etap 11
1. Wywołaj funkcję Helix. Jako Starting Point wskaż punkt zdefiniowany w etapie
poprzedzającym, jako Axis wskaż oś Z, następnie kliknij prawym przyciskiem myszy w polu
Pitch i w oknie edytora formuł wpisz zależność PI*25mm*tan(85deg). W polu Height wpisz
wartość 25mm, natomiast w polu Starting Angle wartość -10deg. Kierunek nachylenia linii
śrubowej (pole Orientation) ma być Counterclockwise (dosłownie przeciwny do ruchu
wskazówek zegara, co w przypadku linii śrubowej oznacza kierunek lewy).
Helix
Str. 09
Autor: J. Kiełbasa
styczeń 2006
Etap 12
Etap 13
1. Wywołaj funkcję Split. Jako Element to cut wskaż linię śrubową (1)
wykonaną w poprzedniej operacji, natomiast jako Cutting element
wskaż Boundary (2) wykonane w etapie 8. W przypadku gdyby program
chciał wyciąć niewłaściwą część linii (właściwa to ta znajdująca się w
obrębie Boundary) to wciśnij przycisk Other side (3).
1. Wywołaj funkcję Sweep i włącz pierwszy typ profilu (pole Profile type),
czyli Explicit (w postaci jawnej) oraz ustaw podtyp (pole Subtype) na With
reference surface.
2. W polu Profile podstaw szkic (4) narysowany w etapie 5.
3. W polu Guide curve podstaw Split (5) wykonany w etapie 12.
4. W polu Surface podstaw powierzchnię typu Extrude (6) wykonaną w
etapie 7.
Split
Sweep
Przez podstaw rozumiemy kliknięcie danego elementu czy to na drzewku, czy
wprost na modelu, przy czym pole edycyjne w oknie dialogowym musi być
podświetlone, co oznacza, że program oczekuje aż użytkownik wskaże jakiś
element modelu.
1
6
4
2
5
6
5
4
3
Str. 10
Autor: J. Kiełbasa
styczeń 2006
Etap 14
Etap 15
1. Wywołaj funkcję Split i wskaż jako Element to cut powierzchnię
Sweep (1) wykonaną w poprzedniej operacji, natomiast jako Cutting
elements płaszczyzny (2 i 3) wykonane w etapie 9. W razie gdyby
program wycinał niewłaściwą część powierzchni użyj przycisku Other
side (4).
1. Wywołaj funkcję Boundary
i wskaż krawędź (5)
powierzchni obciętej w
etapie 14. Ustaw w polu
Propagation type opcję
Point continuity.
2. Wykonaj to samo dla
krawędzi (6) z przeciwległej
strony powierzchni.
5
5
Split
1
2
Boundary
3
3
1
2
4
6
6
Str. 11
Autor: J. Kiełbasa
styczeń 2006
Etap 16
Etap 17
1. Wywołaj funkcję Fill i zaznacz jedno z wykonanych wcześniej
Boundary. W rezultacie powstaje powierzchnia.
1. Analogicznie jak w etapie 16 wywołaj funkcję Fill, tym razem wskaż
przeciwległe Boundary.
Fill
Str. 12
Autor: J. Kiełbasa
styczeń 2006
Etap 18
1. Wywołaj funkcję Join i wskaż wykonane poprzednio powierzchnie typu
Fill oraz obciętą (Split) w etapie 14 powierzchnię typu Sweep. Nic nie
zmieniaj w destępnych pozostałych parametrach (patrz poniższy zrzut).
Join
Str. 13
Autor: J. Kiełbasa
styczeń 2006
Etap 19
Etap 20
1. Uaktywnij puste Body wstawione w etapie 4 (Define In Worl
Object) i wywołaj Part Design
(\Start\Mechanical Design\Part Design), co spowoduje
przywołanie na ekran palet narzędzi odpowiednich dla tego modułu.
2. Wywołaj narzędzie Close Surface i wskaż powierzchnię (Join)
wykonaną w poprzednim etapie.
1. Wywołaj funkcję Circular Pattern. W polu Parameters wskaż opcję
Instance(s) & angular spacing, w polu Instance(s) wpisz wartość 4,
natomiast w polu Angular spacing wartość 90deg. Jako Reference element
wskaż oś Z. Ten sam efekt można uzyskać również w innym trybie, np. Complete
crown.
Close Surface
Circular Pattern
Str. 14
Autor: J. Kiełbasa
styczeń 2006
Etap 22
Etap 21
1. Uaktywnij główne PartBody.
2. Kliknij prawym przyciskiem myszy body,
wykorzystane w etapach 19 i 20, rozwiń menu
podręczne i wybierz funkcję Remove. W rezultacie Body
(nazwane tu Zamek) zostanie odjęte od głównego
PartBody.
Pocket
1. Kliknij powierzchnie (1) bryły (można też
kliknąć płaszczyznę XY) i wywołaj
szkicownik.
2. W szkicowniku narysuj profil jak na
poniższym zrzucie. Zacznij od narysowania
pomocniczego okręgu o średnicy 38mm (w
trybie konstrukcyjnym). Nie zapomnij o
więzach symetrii.
3. Po wyjściu ze szkicownika wywołaj funkcję
Pocket i ustaw tryb (pole Type) Up to next.
1
Str. 15
Autor: J. Kiełbasa
styczeń 2006
Etap 23
Etap 24
1. Kliknij z Ctrl krawędzie (1) i wywołaj funkcję Chamfer. Ustaw
tryb Length1/Angle i w polach Length 1 i Angle wpisz odpowiednio
wartości 0,5mm oraz 45deg.
Chamfer
1. Kliknij z Ctrl krawędzie (2) i wywołaj funkcję Edge Fillet. Wpisz
w polu Radius wartość 0,5mm.
Edge Fillet
1
2
1
2
Str. 16
