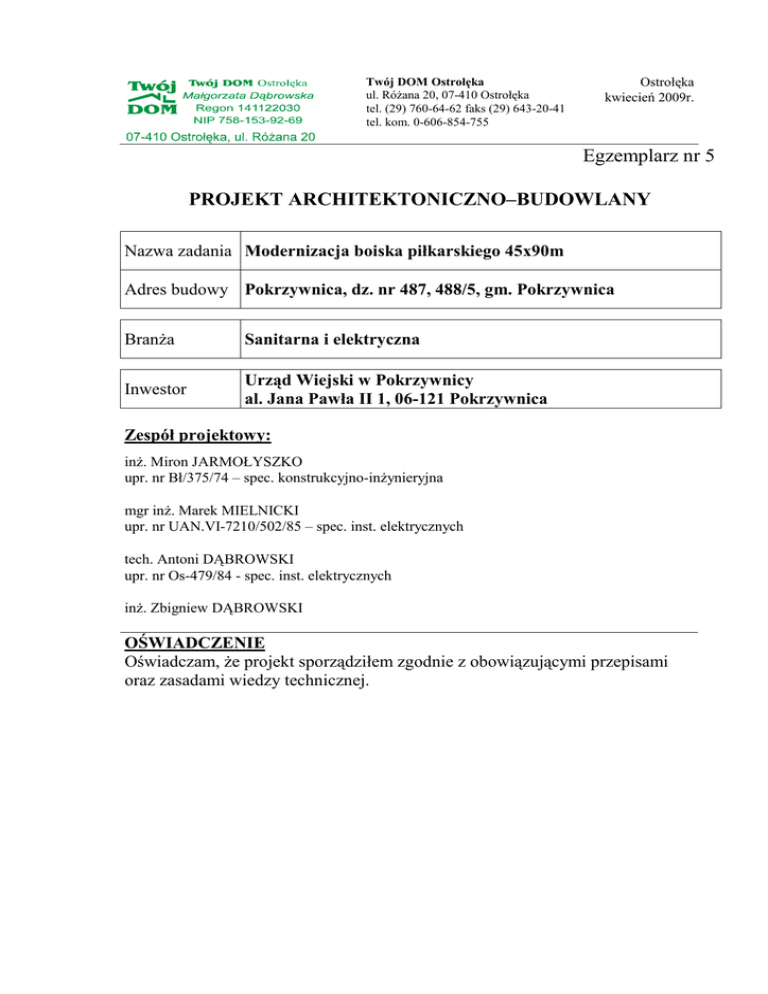

Projekt-boisko

Twój DOM Ostrołęka
ul. RóŜana 20, 07-410 Ostrołęka
tel. (29) 760-64-62 faks (29) 643-20-41
tel. kom. 0-606-854-755
Ostrołęka
kwiecień 2009r.
Egzemplarz nr 5
PROJEKT ARCHITEKTONICZNO–BUDOWLANY
Nazwa zadania Modernizacja boiska piłkarskiego 45x90m
Adres budowy Pokrzywnica, dz. nr 487, 488/5, gm. Pokrzywnica
BranŜa
Sanitarna i elektryczna
Inwestor
Urząd Wiejski w Pokrzywnicy
al. Jana Pawła II 1, 06-121 Pokrzywnica
Zespół projektowy:
inŜ. Miron JARMOŁYSZKO
upr. nr Bł/375/74 – spec. konstrukcyjno-inŜynieryjna
mgr inŜ. Marek MIELNICKI
upr. nr UAN.VI-7210/502/85 – spec. inst. elektrycznych
tech. Antoni DĄBROWSKI
upr. nr Os-479/84 - spec. inst. elektrycznych
inŜ. Zbigniew DĄBROWSKI
OŚWIADCZENIE
Oświadczam, Ŝe projekt sporządziłem zgodnie z obowiązującymi przepisami
oraz zasadami wiedzy technicznej.
Zawartość opracowania
I. Opis techniczny
1. Dane ogólne
2. Opis projektowanego zagospodarowania terenu oraz przyjętych rozwiązań
konstrukcyjno-materiałowych
3. Dostępność dla osób niepełnosprawnych
4. Warunki ochrony przeciwpoŜarowej
5. Warunki pracy i uŜytkowania
II. Część rysunkowa
Rys. nr PZT-S. Projekt zagospodarowania terenu - nawodnienie, skala 1:1000
Rys. nr PZT-E. Projekt zagospodarowania terenu - oświetlenie, skala 1:1000
Rys. nr A-1. System nawadniający płytę boiska sportowego, skala 1:300
Rys. nr A-2. Piłkochwyt o wysokości 6m, skala 1:50
Rys. nr E-1. Schemat ideowy zasilania, skala b.s.
Rys. nr E-2. Schemat ideowy zasilania opraw oświetleniowych, skala b.s.
III. Załączniki
1) Ksero uprawnień projektantów wraz z zaświadczeniami Izby
2) Mapa do celów projektowych w skali 1:1000
3) Warunki przyłączenia urządzeń elektrycznych do sieci elektroenergetycznej
Twój DOM, ul. RóŜana 20, 07-410 Ostrołęka, tel. (29) 760-64-62, e-mail [email protected]
Str. nr 2
Opis techniczny
1. DANE OGÓLNE
1.1. Przedmiot opracowania
- projekt oświetlenia, systemu nawodnienia oraz regeneracji boiska do piłki
noŜnej
1.2. Podstawa opracowania
1) Mapa do celów projektowych w skali 1:500
2) Uzgodnienia z Inwestorem
3) Polskie normy i wytyczne projektowania
4) Rozporządzenie MI z dnia 07.04.04r. w sprawie warunków jakim powinny
odpowiadać budynki i ich usytuowanie
5) Prawo budowlane
1.3. Adres inwestycji
Pokrzywnica, działka nr 487, 488/5, gm. Pokrzywnica
1.4. Inwestor
Urząd Wiejski w Pokrzywnicy, al. Jana Pawła II 1, 06-121 Pokrzywnica
1.5. Opis ogólny terenu
Teren płaski, zabudowany budynkami szkoły oraz gospodarczymi, ogrodzony.
Istniejące uzbrojenie terenu spełnia potrzeby uŜytkowe istniejących budynków
i projektowanej inwestycji.
1.6. Program funkcjonalno-uŜytkowy zagospodarowania terenu
Boisko 45x90m do gry w piłkę noŜną o nawierzchni z trawy naturalnej.
Twój DOM, ul. RóŜana 20, 07-410 Ostrołęka, tel. (29) 760-64-62, e-mail [email protected]
Str. nr 3
2. OPIS PROJEKTOWANEGO ZAGOSPODAROWANIA TERENU
ORAZ PRZYJĘTYCH ROZWIĄZAŃ KONSTRUKCYJNOMATERIAŁOWYCH
2.1. Oświetlenie boiska.
1) Zakres opracowania
- instalacja zasilania oświetlenia
- instalacja oświetlenia boiska,
- instalacja odgromowa,
- instalacja ochrony od poraŜeń.
2) Zasilanie systemu oświetleniowego boiska do piłki noŜnej wykonać zgodnie
z warunkami technicznymi zasilania wydanymi przez "ENERGA-OPERATOR
SA" Sp. z oo Rejon Energetyczny w Ciechanowie. Złącze kablowe z układem
pomiarowym zainstalować w linii ogrodzenia (jak na rysunku).
3) Punkt sterowania oświetlenia S0
Punkt sterowania oświetlenia S0 jest wykonany jako rozdzielnia przy
ogrodzeniu obok bramy wjazdowej na bazie obudowy Emiter. Zasilanie PSO
wykonać kablem YKY 5x35mm2 ze złącza kablowego RE Ciechanów zgodnie
ze schematem.
4) Oświetlenie boisk
Oświetlenie boiska zaprojektowano na słupach okrągłych stalowych
o wysokości 9m przy zastosowaniu projektorów o mocy 1000W.Owietlenie to
słuŜyć ma dla celów treningowych i rekreacyjnych. Sterowanie oświetlenie
odbywać się będzie ręcznie za pomocą wyłączników umieszczonych w tablicy
oświetleniowej.
Wysokiej klasy projektor, asymetryczny, z kątem odchylenia 0°. Oprawa
dwukomorowa - osobno układ zasilania i układ optyczny, IP66. Klasa
bezpieczeństwa I (SC1).
Obudowa: odlew aluminium (nie pomalowane) z kloszem; płaskie szkło.
Twój DOM, ul. RóŜana 20, 07-410 Ostrołęka, tel. (29) 760-64-62, e-mail [email protected]
Str. nr 4
MontaŜ odbywa się za pomocą otworu o średnicy O 22mm,znajdującego się na
środku obejmy. Dwa dodatkowe otwory montaŜowe o średnicy O 15mm
w rozstawie 100mm. Typ oświetlenia: asymetryczny.
Odbłyśnik: aluminium anodyzowane na błyszcząco z bocznym kołnierzem
w kolorze: matowy. Oprawa na źródła światła 1000 W HIT-DE.
Oprawa odpowiednia do zastosowania na boiskach sportowych i przy
oświetleniu stadionów. Oprawa dostarczana bez układu zasilania (naleŜy
zamawiać osobno).
Twój DOM, ul. RóŜana 20, 07-410 Ostrołęka, tel. (29) 760-64-62, e-mail [email protected]
Str. nr 5
Słup stalowy okrągły 11m, CS76-90/4, średnica – 76/184mm, waga – 129kg, gr.
ścianki – 3mm
Fundament - FBw-150,
- stopka 220/300mm
5) Oświetlenie boisk nocne
Dla oświetlenia nocnego zaprojektowano naświetlacze typu SONPAK o mocy
70W. Oprawy zamontować na wysokości 7m na słupach głównego oświetlenia
boiska. Rozmieszczenie opraw pokazano na rysunku.
6) Budowa linii kablowych 0,4kV – zasilanie
Zasilanie boisk wykonać kablem YKY 5x35mm2 od złącza kablowego ZKP do
tablicy PSO.
Kabel ułoŜyć na głębokości 0,7m na podsypce piaskowej. Na trasie i załomach
ustawić oznaczniki kablowe „K”. Przed zasypaniem naleŜy kabel
zinwentaryzować. Dla ochrony przeciwporaŜeniowej ułoŜyć bednarkę
ocynkowaną 30x4mm2 od tablicy PSO do ZKP.
7) Budowa linii kablowych 0,4kV – oświetlenie
Wszystkie kable oświetleniowe układać na podsypce piaskowej, na głębokości
0,6m. Przy skrzyŜowaniach z innymi instalacjami kable prowadzić w rurach
Twój DOM, ul. RóŜana 20, 07-410 Ostrołęka, tel. (29) 760-64-62, e-mail [email protected]
Str. nr 6
ochronnych. Na końcach rur oraz co 10m oznaczyć kable. Przy słupach
zostawić zapasy min. 1,5m.
Przed przystąpieniem do robót sprawdzić istniejące czynne kable i w razie ich
istnienia roboty prowadzić ręcznie. Dla ochrony kabli uŜyć folii niebieskiej.
Przed zasypaniem zinwentaryzować trasy kabli przez uprawnionego geodetę.
8) Instalacja odgromowa
Zgodnie z PN-92/E-05003 Ochrona odgromowa obiektów budowlanych – jako
zwody pionowe wykorzystano słupy oświetleniowe boiska .W strefie ochronnej
mieszczą się trybuny dla widzów . W związku z tym naleŜy uziemić wszystkie
słupy stalowe oraz znajdujące się w strefie boisk konstrukcje metalowe
(ogrodzenia i konstrukcje urządzeń sportowych). Uziemienie to naleŜy wykonać
bednarką ocynkowaną przekroju 25x4mm2.
9) Ochrona przeciwporaŜeniowa i przeciwprzepięciowa
Jako podstawową ochronę przeciwporaŜeniową przed bezpośrednim dotykiem
zastosowano izolowanie części czynnych i izolowane obudowy ochronne.
Ochronę przeciwporaŜeniową dodatkową realizuje się przez szybkie
samoczynne wyłączenie zasilania odpowiednie do systemu TN-S. Przewód
ochronny oznaczono kolorem Ŝółtozielonym. W rozdzielni S0 zamontowano
zabezpieczenie przeciwprzepięciowe.
10) Uwagi końcowe
Po zakończeniu robót montaŜowych naleŜy dokonać pomiarów według
aktualnych norm i PBUiE.
2.2. Nawodnienie boiska.
1) System nawodnienia oparty jest na dwunastu zraszaczach, z czego tylko dwa
znajdują się bezpośrednio w płycie boiska (powszechnie stosowany europejski
standard). Dzięki takiemu rozwiązaniu zredukowano do minimum ryzyko
kontuzji spowodowanej upadkiem i uderzeniem o element zraszacza oraz
wyeliminowano problemy związane z pielęgnacją specjalistycznym sprzętem
całej płyty boiska.
2) W celu prawidłowej pracy systemu zraszaczy powinny być spełnione
następujące warunki:
- ciśnienie na dyszy zraszacza 5,5 bar (na króćcu tłocznym pompy około 7 bar),
- wydajność 14 m3/h.
ZałoŜono, Ŝe w instalacji miejskiej panuje ciśnienie około 2.5 bar. Dodatkowo
dla zapewnienia prawidłowego ciśnienia dla pracy systemu nawadniającego
zostanie zastosowana pompa podnosząca ciśnienie np. typu Ebara MD32200/4.0 (wydajność 14m3/h przy ciśnieniu 4,8bar) o mocy silnika 4kW. Pompa
zostanie zabudowana w pomieszczeniu (B). Do budynku naleŜy doprowadzić
wodę rurociągiem o przekroju minimum DN50.
Twój DOM, ul. RóŜana 20, 07-410 Ostrołęka, tel. (29) 760-64-62, e-mail [email protected]
Str. nr 7
3) Pompa jest przystosowana do zasilania energią elektryczną z sieci
trójfazowej 3x380V, 50Hz. Na obiekcie naleŜy przewidzieć przystosowanie
rozdzielni n.n. do podłączenia pompy podnoszącej ciśnienie. Pole rozdzielni
powinno być zabezpieczone bezpiecznikami zwłocznymi. Na rurociągu ssącym
oraz tłocznym pompy powinny zostać załoŜone zawory odcinające oraz króciec
do podłączenia spręŜarki lub manometru. Zasilanie pompy z punktu PS0 przy
budynku B.
4) Woda do zraszaczy doprowadzana jest siecią podziemnych rurociągów
polietylenowych PEø63 PN 10. Sieć składa się z pierścienia okalającego płytę
boiska oraz dwóch wcinek do połowy płyty i rurociągu łączącego płytę boiska
z pompą. Wszystkie stosowane kształtki zaciskowe powinny spełniać wymogi
szeregu ciśnieniowego PN12,5. Rurociągi układa się na głębokości około 70 do
80cm od poziomu trawnika oraz w odległości około 30cm do 40cm od krawędzi
płyty (np. krawęŜnika, lub odwodnienia liniowego).
Twój DOM, ul. RóŜana 20, 07-410 Ostrołęka, tel. (29) 760-64-62, e-mail [email protected]
Str. nr 8
5) System nawadniający wykorzystuje dwa typy zraszaczy pracujące
w 7 systemach:
- zraszacze wynurzane z duŜą gumową donicą typu PERROT LVZR 22SVAC
dwie sztuki, o kołowym obszarze zraszania – zamontowane w centralnej części
płyty boiska pracują pojedyńczo.
Parametry pracy:
- promień R = 26m,
- zuŜycie wody Q = 14 m3/h,
- zraszacze wynurzane PERROT LVZE 22 WVAC dziesięć sztuk,
o regulowanym obszarze zraszania – zamontowane na obwodzie płyty boiska
pracują parami.
Parametry pracy:
- promień R = 20m.
Obydwa typy wykonane są z materiałów odpornych na uszkodzenia
mechaniczne, tj. mosiądzu, stali nierdzewnej, wysokowytrzymałego tworzywa
z włóknem szklanym w połączeniu ze stalową, ogniowo cynkowaną obudową.
Ponadto posiadają wbudowane elektrozawory, tym samym wyeliminowano
instalację dodatkowych skrzyń zaworów w obrębie płyty boiska. Wszystkie
elementy zraszaczy wyjmowane są bez konieczności uszkodzenia murawy.
6) Do sterowania układem zostanie zastosowany sterownik Perrot WaterControl
8. Sterownik w odpowiedniej kolejności uruchamia elektrozawory zraszaczy.
Zamontowany czujnik deszczu, powoduje automatyczne wyłączenie instalacji
w przypadku wystąpienia naturalnych opadów o wymaganej dawce. Od
studzienki do zraszaczy prowadzi się przewód YKY 2 (3)x1.5mm2. Przewody
elektryczne instaluje się w wykopach obok rur.
7) Dla opróŜniania systemu z wody przed okresem zimowym, stosuje się
przedmuchiwanie instalacji za pomocą spręŜarki, którą mocuje się do
wykonanego w tym celu specjalnego przyłącza po stronie tłocznej pompy.
Zakłada się, Ŝe w czasie normalnej eksploatacji płyty boiska system będzie
pracował przez około 4 godziny, co dwa do trzech dni (zaleŜne od rodzaju
podłoŜa). Czterogodzinna praca systemu dostarcza około 10mm opadu wody na
całej płycie. Wg normy DIN 18035 dzienne zapotrzebowanie na wodę dla trawy
na boisku wynosi 3mm. Jednak ze względu na system korzeniowy trawy zaleca
się zmniejszenie częstotliwości podlewania i zwiększenia jednorazowej dawki.
2.3. Regeneracja nawierzchni z trawy naturalnej.
Istniejąca murawa wymaga niezbędnych zabiegów pielęgnacyjnych i
regeneracyjnych w skład których wchodzą:
- odchwaszczenie,
- wertykulacja,
- aeracja,
- piaskowanie,
Twój DOM, ul. RóŜana 20, 07-410 Ostrołęka, tel. (29) 760-64-62, e-mail [email protected]
Str. nr 9
- obsypanie odŜywką mikoryzową,
- wyrównywanie powierzchni płyty boiska
- obsiew perforacyjny pustych plam na murawie z zastosowaniem mieszanki
regenerującej 'Speedy green', wraz z nawoŜeniem i włókowaniem
2.4. Ogrodzenie i piłkochwyty
Teren rekreacyjno sportowy jest ogrodzony.
Piłkochwyty – ogrodzenie naleŜy wykonać zgodnie z częścią rysunkową.
Słupki stalowe 80x80x3mm z profilu zimnogiętego o kwadratowym przekroju
zamkniętym, ocynkowane. Rygle stalowe 80x40x3mm z ceownika
zimnogiętego równoramiennego. Linki stalowe fi 2,5/4,0, ocynkowane. Siatka
stalowa 2,9/3,4, oczka 40x40mm, ocynkowana, powlekana PVC. Fundamenty
30x30x140cm, beton B-25. ObrzeŜa betonowe 8x30x100cm.
Długość piłkochwytu – 305,35m, rozstaw osiowy – 3,3m, wys. – 6m.
3. DOSTĘPNOŚĆ DLA OSÓB NIEPEŁNOSPRAWNYCH
Teren sportowo - rekreacyjny nie posiada Ŝadnych barier architektonicznych i
jest w całości dostępny dla osób poruszających na wózkach inwalidzkich.
4. WARUNKI OCHRONY PRZECIWPOśAROWEJ
Boisko sportowe jest obiektem terenowym, nie kubaturowym. Wjazd od strony
zachodniej pozwala na wjazd samochodów ratowniczych na teren.
5. WARUNKI PRACY I UśYTKOWANIA
Wszystkie zainstalowane urządzenia powinny posiadać aktualne certyfikaty na
znak bezpieczeństwa lub deklarację zgodności.
Twój DOM, ul. RóŜana 20, 07-410 Ostrołęka, tel. (29) 760-64-62, e-mail [email protected]
Str. nr 10
Projekt zagospodarowania terenu
skala 1:1000
Legenda:
Projektowane:
- instalacja nawodnienia
Istniejące:
(A) - Boiska do piłki noŜnej
(B) - Zaplecze higieniczno-sanitarne
boisk
5
7
7
6
A, B, C, ..., E - granica działki
objętej opracowaniem
1
(A)
6
2
3
PE 5 0
49m
(B)
3
PE 63 PN1
2.5
5
4
4
Zepół projektowy:
Twój DOM, Ostrołęka, ul. RóŜana 20
tel. 029-760-64-62 lub 0-606-854-755
Opracowanie:
inŜ. Zbigniew DĄBROWSKI
BranŜa arch., konstr.-bud., drogowa, sanitarna:
inS. Miron JARMOLYSZKO
upr. nr Bl/375/74 - specjalnosc konstrukcyjno-inSynieryjna
Nazwa obiektu: Boisko piłkarskie 45x90m
Adres budowy:
Pokrzywnica, dz. nr 487, 488/5, gm. Pokrzywnica
Przedmiot rys.:
Projekt zagosp. terenu - nawodnienie
Rys. nr PZT-S Skala 1:1000
Data: kwiecień 2009
Projekt zagospodarowania terenu
skala 1:1000
Legenda:
Projektowane:
- instalacje elektryczne
S 1-6 - słupy oświetl. 12m
D
E
S-4
S-5
YKY 5x16
+YKY 5X10
FeZn 25x4
Istniejące:
(A) - Boiska do piłki noŜnej
(B) - Zaplecze higieniczno-sanitarne
boisk
S-6
A, B, C, ..., E - granica działki objętej
opracowaniem
C
(A)
ZKP
YKY 5x35
FeZn 30x4
S-3
B
(B)
PS0
S-2
S-1
YKY 5x16
+YKY 5X10
FeZn 25x4
A
Zepół projektowy:
Twój DOM, Ostrołęka, ul. RóŜana 20
tel. 029-760-64-62 lub 0-606-854-755
Opracowanie:
inŜ. Zbigniew DĄBROWSKI
BranŜa elektryczna:
mgr inŜ. Marek MIELNICKI upr. nr UAN.VI-7210/502/85 - sp. inst. el.
tech. Antoni DĄBROWSKI upr. nr Os-479/84 - specjaln. inst. elektr.
Nazwa obiektu: Boisko piłkarskie 45x90m
Adres budowy:
Pokrzywnica, dz. nr 487, 488/5, gm. Pokrzywnica
Przedmiot rys.:
Projekt zagos. terenu boiska - oświetlenie
Rys. nr PZT-E Skala 1:1000
Data: kwiecień 2009
5
7
7
6
3
1
R20m
2
6
3
PE 63 PN12.5
5
4
m
R24
4
Sterownik WaterContol 8
Pompa (ciśnienie za pompą 7 bar przy wydajności 14 m3/h)
Zraszacze
Sektorowy Perrot LVZE 22WVAC D8; R 20m; 6,5m3/h; 5,5bar - 10sztuk
Zespół projektowy:
Twój DOM, Ostrołęka, ul. RóŜana 20
tel. 029-760-64-62 lub 0-606-854-755
Pełnoobrotowy Perrot LVZR 22SVAC D11; R 25m; 13m3/h; 5,5bar - 2 sztuki
Opracowanie:
inŜ. Zbigniew DĄBROWSKI
BranŜa arch., konstr.-bud., drogowa, sanitarna:
inŜ. Miron JARMOŁYSZKO
upr. nr Bł/375/74 - specjalność konstrukcyjno-inŜynieryjna
Rurociągi
Nazwa obiektu: Boisko piłkarskie 45x90m
PE-HD / PN10 D63
Przewód sterujący YKY 2*1,5mm2
Adres budowy:
Pokrzywnica, dz. nr 487, 488/5, gm. Pokrzywnica
Przedmiot rys.:
System nawadniający płytę boiska sportowego
Rys. nr A-1
Skala 1:300
Data: kwiecień 2009
Piłkochwyt - ogrodzenie
7
8
2
1
1
1
2
1
4
46
1
3
50
3
5
315
4
8
50
50
4
4
2
3
4
4
3
2
4 50
4
50
600
5046
3
2
50
46
4
47
50
3
3
140
6
100
100
100
6
100
100
40
100
6
6
100
3
3
5
300
30
30
330
300
30
330
300
30
330
30
30
30
5
5
5
LEGENDA:
1. Słupek stalowy 80x80x3mm z profilu zimnogiętego o kwadratowym przekroju zamkniętym, ocynkowany,
malowany lakierem poliestrowym koloru zielonego.
2. Rygiel stalowy 80x40x3mm z ceownika zimnogiętego równoramiennego, ocynkowany, malowany lakierem
poliestrowym koloru zielonego.
3. Linka stalowa fi 2,5/4,0, ocynkowana
4. Siatka stalowa 2,9/3,4, oczka 35x35mm, ocynkowana, powlekana PVC
5. Fundament 30x30x140cm, beton B-25.
6. ObrzeŜa betonowe 8x30x100cm
Zespół projektowy:
Opracowanie:
Twój DOM, Ostrołęka, ul. RóŜana 20 inŜ. Zbigniew DĄBROWSKI
tel. 029-760-64-62 lub 0-606-854-755
BranŜa arch., konstr.-bud., drogowa, sanitarna:
inŜ. Miron JARMOLYSZKO
upr. nr Bł/375/74 - specjalność konstrukcyjno-inŜynieryjna
Uwagi:
- siatka montowana od wewnątrz - boiska
- profile stalowe malowane lakierem poliestrowym koloru zielonego
- rozstaw osiowy słupków 330cm
Nazwa obiektu: Boisko do piłki noŜnej "BLISKO BOISKO"
Adres budowy:
Pokrzywnica, dz. nr 487, 488/5, gm. Pokrzywnica
Przedmiot rys.: Piłkochwyt - ogrodzenie
Rys. nr A-2
Skala 1:50
Data: kwiecień 2009
FR 40A
FR 100A
P 304 40-30
N
L1L2L3
Schemat ideowy rozdzielni S0
P 304 25-30
N
Obw 1
C20A
TL
Obw 3
Obw 2
FR 32
FR 32
FR 32
R303
DO2 16A
R303
DO2 16A
R303
DO2 16A
ZK
R303
DO2 16A
YKY
5x35mm2
L=50m
Typ 2
klasy C
In=5kA
Up=1.2kV
LS
S303 16A C
STYCZNIK
SM 320 230-4z
ZEGAR
ASTRONOMICZNY
K
PCZ-525
SO
ZK
2
YKY 5x10mm
2
YKY 5x10mm
YKY 5x16mm2
YKY 5x16mm2
DY 10mm2
N
DY 10mm2
3 faz
S303
25AC
YDY 5x4mm2
L
PE
TL
< 10ohm
PBm
100/250A
Pompa nawadniająca
boisko o mocy 4kW
Oprawa 1000W
P = 7x1000kW
P = 7,0kW
Słup 1-3
< 10ohm
Oprawa 1000W
P = 7x1000kW
P = 7,0kW
Słup 4-6
Oprawa 70W
P = 4x0,070 kW
P = 0,28 kW
Słup 1-3
Oprawa 70W
P = 4x0,070 kW
P = 0,28 kW
Słup 4-6
PEN
Kierunek
linia napowietrzna
Pi = 18,56 kW
kj = 1
Psz = 18,56 x 1 = 18,56 kW
Isz = 30,02 A
Koordynator projektu:
Zepół projektowy:
Twój DOM, Ostrołęka, ul. RóŜana 20 inŜ. arch. Zbigniew Dąbrowski
tel. 029-760-64-62 lub 606-854-755
BranŜa elektryczna:
mgr inŜ. Marek MIELNICKI
upr. nr UAN.VI-7210/502/85 - spec. inst.-inŜ. w zakresie inst. elektr.
tech. Antoni DĄBROWSKI
upr. nr Os-479/84 - specjaln. inst.-inŜ. w zakresie inst. elektrycznych
Nazwa obiektu: Boiska do piłki noŜnej "BLISKO BOISKO"
Adres budowy:
Pokrzywnica, dz. nr 487,488/5, gm. Pokrzywnica
Przedmiot rys.:
Schemat ideowy zasilania
Rys. nr E-1
Skala b.s.
Data: kwiecień 2009
1
2
Schemat ideowy zasilania
opraw oświetleniowych
3
YKY 5x16mm2
2x1000W
2x1000W
2x1000W
4
5
6
YKY 5x16mm2
2x1000W
2x1000W
1
2x1000W
2
3
YKY 5x10mm2
1x70W
2x70W
4
1x70W
5
6
YKY 5x10mm2
1x70W
2x70W
1x70W
S303
16A
LZ 35mm2
STYCZNIK
SM 320 230-4z
ZEGAR
ASTRONOMICZNY
K
DO2 16A
R303
DO2 16A
R303
DO2 16A
R303
FR 32
FR 32
FR 32
PCZ-525
Koordynator projektu:
Zepół projektowy:
Twój DOM, Ostrołęka, ul. RóŜana 20 inŜ. arch. Zbigniew Dąbrowski
tel. 029-760-64-62 lub 606-854-755
BranŜa elektryczna:
mgr inŜ. Marek MIELNICKI
upr. nr UAN.VI-7210/502/85 - spec. inst.-inŜ. w zakresie inst. elektr.
Obw 1
Obw 2
S0
Obw 3
tech. Antoni DĄBROWSKI
upr. nr Os-479/84 - specjaln. inst.-inŜ. w zakresie inst. elektrycznych
Nazwa obiektu: Boiska do piłki noŜnej "BLISKO BOISKO"
Adres budowy:
Pokrzywnica, dz. nr 487,488/5, gm. Pokrzywnica
Przedmiot rys.:
Schemat ideowy zasilania opraw oświetl.
Rys. nr E-2
Skala b.s.
Data: marzec 2009
