84 IZS 14 SIWZ dostawa szyn (elementy jezdni kolejek

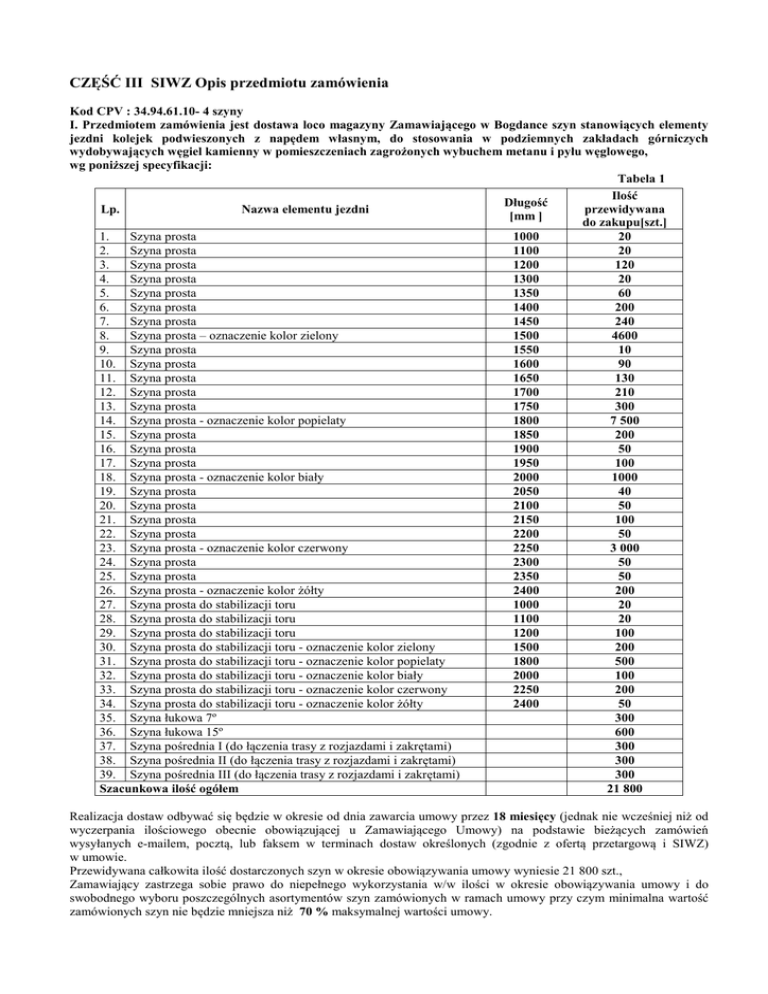

CZĘŚĆ III SIWZ Opis przedmiotu zamówienia
Kod CPV : 34.94.61.10- 4 szyny
I. Przedmiotem zamówienia jest dostawa loco magazyny Zamawiającego w Bogdance szyn stanowiących elementy
jezdni kolejek podwieszonych z napędem własnym, do stosowania w podziemnych zakładach górniczych
wydobywających węgiel kamienny w pomieszczeniach zagrożonych wybuchem metanu i pyłu węglowego,
wg poniższej specyfikacji:
Tabela 1
Ilość
Długość
Lp.
Nazwa elementu jezdni
przewidywana
[mm ]
do zakupu[szt.]
1.
Szyna prosta
1000
20
2.
Szyna prosta
1100
20
3.
Szyna prosta
1200
120
4.
Szyna prosta
1300
20
5.
Szyna prosta
1350
60
6.
Szyna prosta
1400
200
7.
Szyna prosta
1450
240
8.
Szyna prosta – oznaczenie kolor zielony
1500
4600
9.
Szyna prosta
1550
10
10. Szyna prosta
1600
90
11. Szyna prosta
1650
130
12. Szyna prosta
1700
210
13. Szyna prosta
1750
300
14. Szyna prosta - oznaczenie kolor popielaty
1800
7 500
15. Szyna prosta
1850
200
16. Szyna prosta
1900
50
17. Szyna prosta
1950
100
18. Szyna prosta - oznaczenie kolor biały
2000
1000
19. Szyna prosta
2050
40
20. Szyna prosta
2100
50
21. Szyna prosta
2150
100
22. Szyna prosta
2200
50
23. Szyna prosta - oznaczenie kolor czerwony
2250
3 000
24. Szyna prosta
2300
50
25. Szyna prosta
2350
50
26. Szyna prosta - oznaczenie kolor żółty
2400
200
27. Szyna prosta do stabilizacji toru
1000
20
28. Szyna prosta do stabilizacji toru
1100
20
29. Szyna prosta do stabilizacji toru
1200
100
30. Szyna prosta do stabilizacji toru - oznaczenie kolor zielony
1500
200
31. Szyna prosta do stabilizacji toru - oznaczenie kolor popielaty
1800
500
32. Szyna prosta do stabilizacji toru - oznaczenie kolor biały
2000
100
33. Szyna prosta do stabilizacji toru - oznaczenie kolor czerwony
2250
200
34. Szyna prosta do stabilizacji toru - oznaczenie kolor żółty
2400
50
35. Szyna łukowa 7º
300
36. Szyna łukowa 15º
600
37. Szyna pośrednia I (do łączenia trasy z rozjazdami i zakrętami)
300
38. Szyna pośrednia II (do łączenia trasy z rozjazdami i zakrętami)
300
39. Szyna pośrednia III (do łączenia trasy z rozjazdami i zakrętami)
300
Szacunkowa ilość ogółem
21 800
Realizacja dostaw odbywać się będzie w okresie od dnia zawarcia umowy przez 18 miesięcy (jednak nie wcześniej niż od
wyczerpania ilościowego obecnie obowiązującej u Zamawiającego Umowy) na podstawie bieżących zamówień
wysyłanych e-mailem, pocztą, lub faksem w terminach dostaw określonych (zgodnie z ofertą przetargową i SIWZ)
w umowie.
Przewidywana całkowita ilość dostarczonych szyn w okresie obowiązywania umowy wyniesie 21 800 szt.,
Zamawiający zastrzega sobie prawo do niepełnego wykorzystania w/w ilości w okresie obowiązywania umowy i do
swobodnego wyboru poszczególnych asortymentów szyn zamówionych w ramach umowy przy czym minimalna wartość
zamówionych szyn nie będzie mniejsza niż 70 % maksymalnej wartości umowy.
II. Wymagania:
1. Dostawca winien dostarczać wyrób o niekwestionowanej jakości zgodny z wymaganiami Ustawy z dnia 30 sierpnia
2002 r. o systemie oceny zgodności (Dz.U. z 2004r. Nr 204 poz. 2087 z późniejszymi zmianami), a w przypadku
dostawców zagranicznych zgodny z dyrektywami UE wdrażanymi powyższym dokumentem.
2. Mając na uwadze zastosowanie szyn jako elementy jezdni kolejek podwieszonych muszą być spełnione warunki
zawarte w Rozporządzeniu Rady Ministrów z dnia 30 kwietnia 2004 r. (Dz.U. Nr 99 poz. 1003) w sprawie
dopuszczania wyrobów do stosowania w podziemnych zakładach górniczych.
3. Jezdnia musi być przeznaczona do układu transportu podziemnego kolejek
podwieszonych szynowych
eksploatowanych w polach niemetanowych i metanowych w wyrobiskach zaliczonych do stopnia ,,a”, ,,b” lub ,,c”
niebezpieczeństwa wybuchu metanu oraz klasy ,,A” lub ,,B” zagrożenia wybuchem pyłu węglowego.
4. Oferowane elementy jezdni muszą spełniać poniższe szczegółowe warunki techniczne:
4.1. Wykonanie szyn z kształtownika stalowego walcowanego na gorąco dla górnictwa, dwuteownik typu 155 na
jezdnie kolei podwieszonych (dwuteownik 140 E wg DIN)
4.2. Dostarczane szyny muszą być fabrycznie nowe, zabezpieczone antykorozyjnie (bez zabezpieczenia środnika
szyny i wewnętrznej powierzchni stopek). Podstawowe wymiary, Tabela 1 poz.; 8,14,18,23,26,30,31,32,33,34,
winny byś oznaczone kolorami, jak w specyfikacji.
4.3. Do każdej szyny dołączony element zawieszenia (np.: szakla, śruba, nakrętka) w zależności od konstrukcji szyny.
4.4. Nośność złącza szynowego w kierunku zawieszenia: minimum 40 kN.
4.5. Nośność złącza szynowego wzdłuż toru: minimum 85 kN.
4.6. Konstrukcja złączy szyn prostych powinna umożliwiać odchylenie od prostoliniowości do ±2o w płaszczyźnie
poziomej.
4.7. Dopuszczalny kąt pomiędzy prostą prostopadłą do trasy i łańcuchem zawiesia pojedynczego minimum do 30º, a
dopuszczalny kąt pomiędzy prostą prostopadłą do trasy i łańcuchem zawiesia typu V minimum do 60º.
4.8. Krawędzie końców szyn w złączu muszą tworzyć kąt 3º, którego oś symetrii jest prostopadła do osi podłużnej
szyny (tzw. kąt ścięcia szyny 1,5º)
4.9. Możliwość stabilizacji jezdni z szyn prostych odciągami bocznymi (szyny do stabilizacji toru proste wyposażone
w uchwyty górne ze wzmocnieniami do mocowania odciągów)
4.10. Promień skrętu w poziomie minimum 4 m.
4.11. Szyny łukowe: 7º i 15º winny być jednakowej długości i każda szyna wyposażona:
a)
we wzmocnienia stopki dolnej i górnej oraz uchwyty do mocowania odciągów bocznych.
b) złącza szynowe kostkowe na górnej i dolnej stopce kształtownika z otworami na śruby dwustronne M20.
4.12. Szyny pośrednie poz. 37,38,39 w specyfikacji muszą być wyposażone w odpowiednie złącza szynowe do
łączenia szyn prostych z szynami łukowymi.
4.13. Poszczególne elementy jezdni powinny być kompatybilne z torem jezdnym typu PIOMA wersja P-85 lub torem
typu równoważnego i dopuszczonego innych producentów, bez konieczności stosowania szyn przejściowych.
5. Wymagany okres gwarancji jakości: minimum 18 miesięcy od dnia dostawy.
6. Wymagany termin realizacji każdorazowego zamówienia okresowego: do 30 dni od otrzymania zamówienia.
7. Producent oferowanych wyrobów musi posiadać wdrożony i stosowany system zapewnienia jakości, potwierdzony
odpowiednimi dokumentami. Dostawca do oferty musi dołączyć aktualne dokumenty potwierdzające posiadanie systemu
zapewnienia jakości przez producenta wyrobów.
8. W celu potwierdzenia opisanego w niniejszej SIWZ warunku posiadania niezbędnej wiedzy i doświadczenia oraz
dysponowania potencjałem technicznym i osobami zdolnymi do wykonania zamówienia lub przedstawienia pisemnego
zobowiązania innych podmiotów do udostępnienia potencjału technicznego i osób zdolnych do wykonania zamówienia,
Zamawiający wymaga następujących dokumentów:
- wykazu wykonanych w okresie ostatnich trzech lat przed upływem terminu składania ofert (a jeżeli okres prowadzenia
działalności jest krótszy – w tym okresie) dostaw (załącznik nr 3 do SIWZ) wraz z dowodami, czy zamówienia zostały
wykonane należycie.
9.Oferta winna zawierać:
9.1.Dokumentację techniczno – ruchową z instrukcją bezpiecznego użytkowania, montażu jezdni, konserwacji, oraz
kryteriami zużycia elementów jezdni.
9.2.Deklarację zgodności potwierdzającą, że dany wyrób spełnia wymagania odpowiednich norm lub innych
przepisów prawa polskiego i Unii Europejskiej w zakresie wprowadzenia na rynek i do użytku w podziemnych
wyrobiskach zakładów górniczych.
9.3.Ważne dopuszczenie do stosowania wyrobu w podziemnych zakładach górniczych oraz dokumenty powiązane.
9.4.Aktualne dokumenty potwierdzające posiadanie systemu zapewnienia jakości.
9.5.Szczegółowe warunki gwarancji.
9.6.Wzory dokumentów dostarczanych wraz z dostawą.
10.Zamawiający wymaga dostarczenia wraz z dostawami na adres poczty elektronicznej
[email protected] następujących dokumentów:
- Dokumentacji techniczno – ruchowej z instrukcją bezpiecznego użytkowania, montażu jezdni, konserwacji oraz
kryteriami zużycia elementów jezdni kolejki.
- Deklaracji zgodności potwierdzającej, że dany wyrób spełnia wymagania odpowiednich norm lub innych przepisów
prawa polskiego i Unii Europejskiej w zakresie wprowadzenia na rynek i do użytku w podziemnych wyrobiskach
zakładów górniczych,
- Dokumentu dopuszczenia wyrobu do stosowania w podziemnych zakładach górniczych oraz dokumentów
powiązanych.
- Dokumentów potwierdzających jakość (świadectwo jakości, itp.).
Informacji udziela Roman Moskal – tel. 81 462 56 86, Piotr Kwiecień – tel. 81 462 55 23
Kryteria oceny ofert.
Przyjęte oferty oceniane będą na podstawie następujących kryteriów:
Lp.
Nazwa kryterium
Oznaczenie wskaźnika wagi
1
C - Cena brutto
Kc
2
G - Gwarancja
Kg
Wartość wskaźnika wagi
90
10
Ilość punktów za wszystkie kryteria zostanie zsumowana i suma ta stanowić będzie końcową ocenę danej oferty
wg wzoru:
W= C+G
gdzie:
W – suma punktów uzyskana przez daną ofertę (max. 100),
C - ilość punktów przyznana za cenę (wskaźnik wagowy ceny - Kc=90),
G - ilość punktów przyznana za gwarancję (wskaźnik wagowy gwarancji – Kg = max. 10),
Ad. pkt. 1: cena brutto
Punkty przyznawane za kryterium cena, będą liczone wg następującego wzoru:
C = (C min /Ci) x Kc x 100;
 C – ilość punktów przyznana danej ofercie za cenę,
 Ci – wartość brutto badanej oferty,
 C min – wartość brutto oferty z najniższą ceną,
 Kc – wskaźnik wagi.
Ad. pkt 2: G - gwarancja
Punkty przyznawane za kryterium gwarancja, będą liczone wg następującego wzoru:
 5 pkt, za gwarancję wynoszącą od 24 miesięcy do 35 miesięcy
 10 pkt, za gwarancję wynoszącą od 36 miesięcy i powyżej
Za najkorzystniejszą ofertę (dla każdego z zadań) Zamawiający uzna ofertę, która uzyska najwyższą liczbę punktów
(z dokładnością do dwóch miejsc po przecinku) przyznaną zgodnie z poniższym wzorem:
CN - cena brutto oferty o najniższej cenie [zł]
CBi - cena brutto oferty badanej [zł]
PBi - liczba punktów przyznana badanej ofercie
PBi =(CN /CBi) x 100
Wybrana zostanie oferta (oferty na poszczególne zadania), która uzyska najwyższą liczbę punktów. Wszystkie obliczenia
dokonywane będą do dwóch miejsc po przecinku.
