Instrukcja obsługi

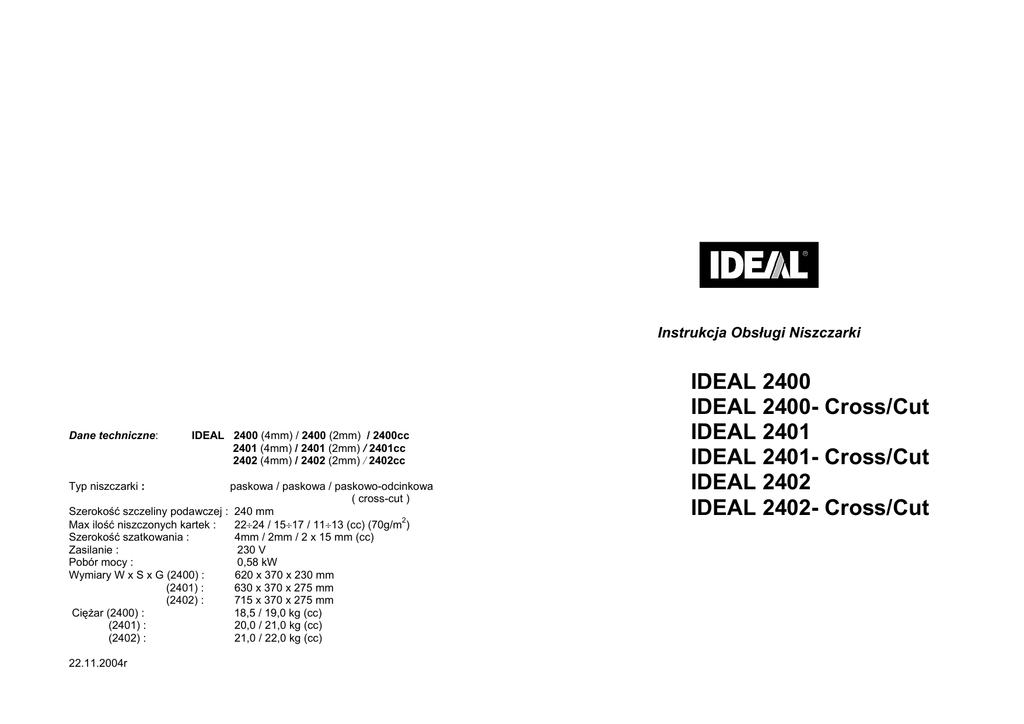

Instrukcja Obsługi Niszczarki
Dane techniczne:
Typ niszczarki :
IDEAL 2400 (4mm) / 2400 (2mm) / 2400cc
2401 (4mm) / 2401 (2mm) / 2401cc
2402 (4mm) / 2402 (2mm) / 2402cc
paskowa / paskowa / paskowo-odcinkowa
( cross-cut )
Szerokość szczeliny podawczej : 240 mm
2
Max ilość niszczonych kartek :
22÷24 / 15÷17 / 11÷13 (cc) (70g/m )
Szerokość szatkowania :
4mm / 2mm / 2 x 15 mm (cc)
Zasilanie :
230 V
Pobór mocy :
0,58 kW
Wymiary W x S x G (2400) :
620 x 370 x 230 mm
(2401) :
630 x 370 x 275 mm
(2402) :
715 x 370 x 275 mm
Ciężar (2400) :
18,5 / 19,0 kg (cc)
(2401) :
20,0 / 21,0 kg (cc)
(2402) :
21,0 / 22,0 kg (cc)
22.11.2004r
IDEAL 2400
IDEAL 2400- Cross/Cut
IDEAL 2401
IDEAL 2401- Cross/Cut
IDEAL 2402
IDEAL 2402- Cross/Cut
Zasady bezpieczeństwa:
Możliwe nieprawidłowości działania
•
Jeśli urządzenie nie działa lub pracuje nieprawidłowo (miga światełko
kontrolne), prosimy o sprawdzenie :
(rys. na str.16 ÷ 19 instrukcji producenta)
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Przed rozpoczęciem pracy z urządzeniem, należy zapoznać się
z zasadami bezpieczeństwa, zaleceniami producenta i instrukcją
obsługi. Instrukcje te należy zachować i korzystać z nich
w przypadku jakichkolwiek wątpliwości dotyczących obsługi
urządzenia
Urządzenie należy ustawić na stabilnym podłożu w pobliżu gniazdka
o napięciu 230V
Urządzenie należy chronić przed wilgocią i kurzem
Nie wolno ustawiać urządzenia w pobliżu urządzeń grzejnych lub
wentylacyjnych
Nie wolno używać urządzenia w pobliżu łatwopalnych gazów lub
cieczy
Należy chronić przewód zasilający urządzenie przed uszkodzeniem,
nie używać kabla do przenoszenia urządzenia i wyciągania wtyczki
z gniazdka
Urządzenie należy wyłączyć z sieci, jeśli nie jest używane przez
dłuższy czas lub gdy jest przenoszone
Całkowite wyłączenie urządzenia następuje po wyjęciu wtyczki
z sieci
Urządzenie należy trzymać poza zasięgiem dzieci
Urządzenie zawiera elementy obrotowe, które mogą spowodować
wciągnięcie luźnych elementów garderoby, włosów, biżuterii itp.
Należy zachować ostrożność
Należy zachować szczególną ostrożność sięgając w obszar
szczeliny podawczej
Nie wolno używać urządzenia do innych celów niż określone
w instrukcji obsługi
Należy kontrolować sprawność urządzenia. W przypadku
zauważenia jakichkolwiek nieprawidłowości w pracy, należy
skontaktować się z serwisem.
Urządzenie
jest
przeznaczone
wyłącznie
do
pracy
w pomieszczeniach zamkniętych , w temperaturze powyżej 8 °C
Przed zdjęciem
jakiejkolwiek osłony, należy wyjąć wtyczkę
z gniazdka sieciowego
Stosowanie niewłaściwych
substancji smarujących stwarza
zagrożenie pożarowe
Urządzenie należy obsługiwać zawsze zgodnie z ogólnymi
zasadami BHP
Wszelkich napraw urządzenia może dokonywać jedynie osoba
uprawniona
•
•
•
•
•
Czy przewód niszczarki jest podłączony do gniazda sieciowego ?
Czy główny przełącznik znajduje się w pozycji „ I ”, a zielona
lampka kontrolna się świeci ?
Czy w niszczarce nie doszło do zablokowania papieru?
Włożenie zbyt dużej ilości kartek powoduje automatyczne
zatrzymanie niszczarki. Należy wtedy ustawić przełącznik w pozycji
„R”, wyjąć papier i ponowić niszczenie mniejszej ilości kartek.
(rys. na str.14)
Czy pojemnik na ścinki jest przepełniony ? (rys. na str.13)
Czy drzwiczki szafki są zamknięte ?
W przypadku dalszych problemów związanych z funkcjonowaniem
urządzenia należy skontaktować się z autoryzowanym serwisem.
Konserwacja
Regularne oliwienie noży tnących zapobiega zmniejszeniu wydajności,
podwyższeniu głośności oraz znacznie wydłuża sprawność niszczarki.
Noże tnące powinno się smarować specjalnym olejem (dostarczanym
przez OPUS), po kilkukrotnym opróżnieniu kosza na ścinki. Wystarczy
kilka kartek papieru zwilżyć olejem, a następnie poddać je zniszczeniu
w taki sposób, aby olej został rozprowadzony na całej powierzchni noży
tnących ( rys. na str.15).
Montaż
Zalecenia producenta:
•
•
•
•
•
•
•
Otworzyć drzwi szafki, lekko naciskając czerwoną kropkę
Rozwinąć plastikowy worek na ścinki i wsunąć go w rowki
prowadzące ( rys. na str. 8 instrukcji producenta )
Umieścić głowicę niszczarki IDEAL na szafce, panelem kontrolnym
do przodu, dokładnie na metalowym kątowniku, zamknąć drzwi
szafki (rys.na str.9)
Podłączyć przewód do gniazda sieciowego 230 V
Niszczarka jest gotowa do pracy
•
•
•
•
Obsługa niszczarki ( rys. na str. 10, 11 )
•
Podnieść klapkę bezpieczeństwa
Główny przełącznik umieszczony jest na górnej części obudowy
niszczarki. Może być ustawiony w 3 pozycjach:
•
•
•
I – stan oczekiwania
Ustawienie przełącznika w pozycji „I” (insert) powoduje zapalenie
zielonego światełka kontrolnego, co oznacza, że niszczarka jest
gotowa do pracy, a włącza się automatycznie po wsunięciu papieru
w szczelinę podawczą.
Po pocięciu papieru urządzenie
automatycznie zatrzymuje się i pozostaje w stanie oczekiwania
O - niszczarka wyłączona
Ustawienie przełącznika w pozycji „O” (off) stosujemy przy
dłuższych przerwach w pracy
R - wsteczny tryb pracy
Ustawienie przełącznika w pozycji „R” (reverse) umożliwia usunięcie
papieru w przypadku jego zaklinowania w nożach tnących
oraz oczyszczenie noży z resztek papieru.
Max ilość kartek niszczonych jednorazowo :
•
•
•
22÷24 kartek - Niszczarka IDEAL 2400, 2401, 2402
przy szer. szatkowania 4 mm
15÷17 kartek - Niszczarka IDEAL 2400, 2401, 2402
przy szer. szatkowania 2 mm
11÷13 kartek - Niszczarka IDEAL 2400, 2401, 2402Cross-Cut
Dotyczy papieru w formacie A4 (w pionie) o gramaturze 70g/m2.
Podczas niszczenia kartek mniejszego formatu należy je wkładać
pośrodku szczeliny podawczej.
•
•
Niszczarka służy wyłącznie do niszczenia papieru
Gdy urządzenie nie jest używane przez dłuższy czas,
należy je wyłączyć zamykając klapkę bezpieczeństwa
Przed niszczeniem dokumentów należy usunąć z kartek zszywki
i spinacze
Należy pamiętać o opróżnianiu kosza na ścinki
Niszczarka może pracować tylko z szafką będącą w zestawie
W celu zapewnienia długiego okresu użytkowania i niezawodnego
funkcjonowania nie należy niszczyć jednorazowo więcej niż
odpowiednio do typu 22÷24 / 15÷17 / 11÷13(cc) kartek papieru
(70g/m²). Nie wolno niszczyć składanek komputerowych, miękkiej
folii PCV, papieru nabłyszczanego ani kartonu – może to
doprowadzić do zniszczenia mechanizmu tnącego
UWAGA! Niszczarki osobiste nie służą do pracy ciągłej.
Maksymalny czas pracy ciągłej niszczarek 2400, 2401 i 2402 przy
maksymalnym obciążeniu wynosi 2 minuty, po tym czasie konieczna
jest 8 minutowa przerwa
Niszczarka jest zabezpieczona przed przegrzaniem silnika. Zostaje
ona automatycznie wyłączona w przypadku przekroczenia
dopuszczalnej temperatury silnika. Urządzenie ponownie jest
gotowe do pracy po około 15 minutach przerwy
UWAGA! Nie stosowanie się do powyższych zaleceń może
doprowadzić do utraty gwarancji
Deklaracja Producenta
To urządzenie zostało zaaprobowane przez niezależne laboratoria
ds. bezpieczeństwa i posiada atesty następujących standardów
Wspólnoty Europejskiej : 98/37, 73/23 i 89/336.
IDEAL posiada standard jakości DIN EN ISO 9001.
Dokładniejsze specyfikacje techniczne zawiera tabliczka znamionowa
na urządzeniu.
Standardy techniczne :
EN 292; EN 294; EN 27779; EN 55014-1; EN 55014-2; EN 60950;
EN 61000-3-2; EN 6100-3-3.
Poziom hałasu :
Natężenie hałasu w miejscu pracy wynosi mniej niż maksymalne
dozwolone natężenie 70 db (A) dla niszczarek IDEAL typu paskowego
oraz 73 db (A).dla niszczarek IDEAL typu paskowo-odcinkowego,
wg standardu EN 27779.
