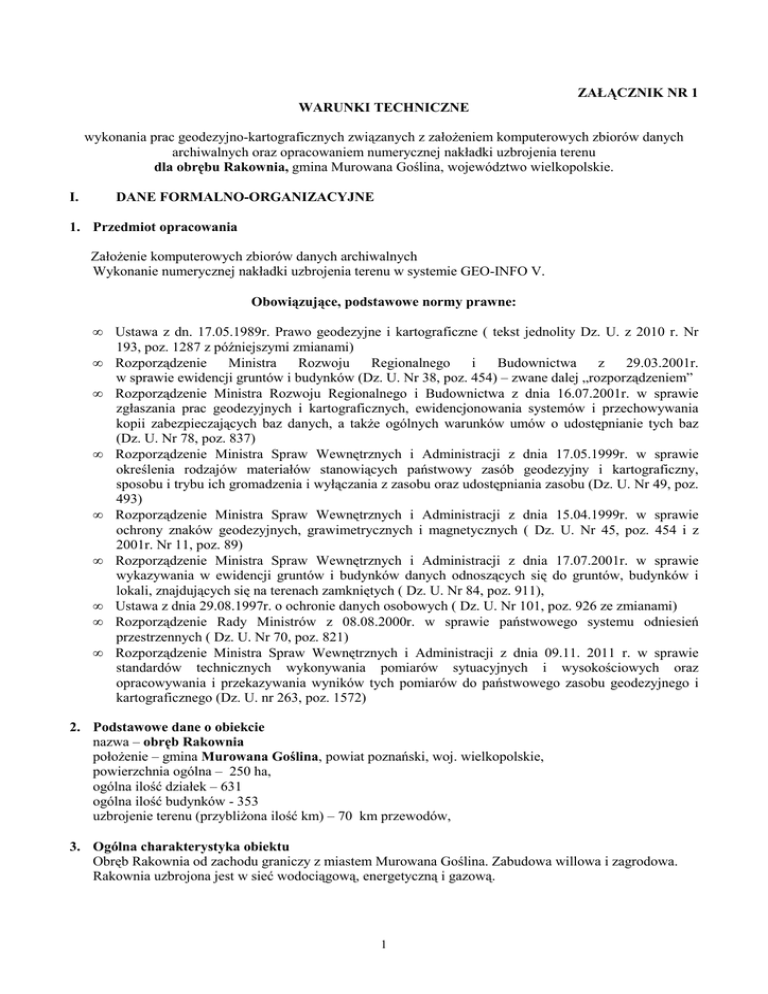

ZAŁĄCZNIK NR 1
WARUNKI TECHNICZNE
wykonania prac geodezyjno-kartograficznych związanych z założeniem komputerowych zbiorów danych
archiwalnych oraz opracowaniem numerycznej nakładki uzbrojenia terenu
dla obrębu Rakownia, gmina Murowana Goślina, województwo wielkopolskie.
I.
DANE FORMALNO-ORGANIZACYJNE
1. Przedmiot opracowania
Założenie komputerowych zbiorów danych archiwalnych
Wykonanie numerycznej nakładki uzbrojenia terenu w systemie GEO-INFO V.
Obowiązujące, podstawowe normy prawne:
•
•
•
•
•
•
•
•
•
Ustawa z dn. 17.05.1989r. Prawo geodezyjne i kartograficzne ( tekst jednolity Dz. U. z 2010 r. Nr
193, poz. 1287 z późniejszymi zmianami)
Rozporządzenie
Ministra
Rozwoju
Regionalnego
i
Budownictwa
z
29.03.2001r.
w sprawie ewidencji gruntów i budynków (Dz. U. Nr 38, poz. 454) – zwane dalej „rozporządzeniem”
Rozporządzenie Ministra Rozwoju Regionalnego i Budownictwa z dnia 16.07.2001r. w sprawie
zgłaszania prac geodezyjnych i kartograficznych, ewidencjonowania systemów i przechowywania
kopii zabezpieczających baz danych, a także ogólnych warunków umów o udostępnianie tych baz
(Dz. U. Nr 78, poz. 837)
Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 17.05.1999r. w sprawie
określenia rodzajów materiałów stanowiących państwowy zasób geodezyjny i kartograficzny,
sposobu i trybu ich gromadzenia i wyłączania z zasobu oraz udostępniania zasobu (Dz. U. Nr 49, poz.
493)
Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 15.04.1999r. w sprawie
ochrony znaków geodezyjnych, grawimetrycznych i magnetycznych ( Dz. U. Nr 45, poz. 454 i z
2001r. Nr 11, poz. 89)
Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 17.07.2001r. w sprawie
wykazywania w ewidencji gruntów i budynków danych odnoszących się do gruntów, budynków i
lokali, znajdujących się na terenach zamkniętych ( Dz. U. Nr 84, poz. 911),
Ustawa z dnia 29.08.1997r. o ochronie danych osobowych ( Dz. U. Nr 101, poz. 926 ze zmianami)
Rozporządzenie Rady Ministrów z 08.08.2000r. w sprawie państwowego systemu odniesień
przestrzennych ( Dz. U. Nr 70, poz. 821)
Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 09.11. 2011 r. w sprawie
standardów technicznych wykonywania pomiarów sytuacyjnych i wysokościowych oraz
opracowywania i przekazywania wyników tych pomiarów do państwowego zasobu geodezyjnego i
kartograficznego (Dz. U. nr 263, poz. 1572)
2. Podstawowe dane o obiekcie
nazwa – obręb Rakownia
położenie – gmina Murowana Goślina, powiat poznański, woj. wielkopolskie,
powierzchnia ogólna – 250 ha,
ogólna ilość działek – 631
ogólna ilość budynków - 353
uzbrojenie terenu (przybliżona ilość km) – 70 km przewodów,
3. Ogólna charakterystyka obiektu
Obręb Rakownia od zachodu graniczy z miastem Murowana Goślina. Zabudowa willowa i zagrodowa.
Rakownia uzbrojona jest w sieć wodociągową, energetyczną i gazową.
1
II.
ANALIZA ISTNIEJĄCYCH MATERIAŁÓW GEODEZYJNYCH I KARTOGRAFICZNYCH
1. Pozioma osnowa geodezyjna:
W obszarze obrębu Rakownia poziomą osnowę stanowi 1 punkt osnowy II klasy i 18 punktów osnowy III
klasy. Ponadto na terenie obrębu Rakownia znajdują się punkty osnów pomiarowych założonych w latach
wcześniejszych. Nie wszystkie punkty posiadają współrzędne w układzie „1965”, „2000” i lokalnym.
2. Operat ewidencji gruntów
Podstawowy operat ewidencji gruntów i budynków dla obrębu Rakownia został założony w 1963 r. i
podlegał odnowieniu w 1975 r. Część opisowa ewidencji gruntów od roku 1992 prowadzona jest w
systemie informatycznym. Obecnie jest to program EGB 2000. Numeryczna mapa ewidencyjna w
zakresie działek została założona w roku 2003 przez Przedsiębiorstwo Usług Geodezyjnych sp. z o.o. z
siedzibą w Częstochowie. W ramach tej pracy wykonano wyrównanie osnowy pomiarowej z
dowiązaniem do osnowy wyższej klasy. Numeryczna mapa ewidencyjna w zakresie budynków i użytków
została zrealizowana przez Przedsiębiorstwo Techniczne SANGO z siedzibą w Poznaniu w 2005 r.
Obecnie mapa ewidencyjna prowadzona jest w systemie GEO-INFO V.
Operat ewidencji gruntów (część opisowa i kartograficzna) jest aktualizowany na bieżąco.
3. Operat mapy zasadniczej
Grunty obrębu Rakownia są pokryte mapą zasadniczą w układzie „65” – 11 sekcji w skali 1:1000, oraz w
układzie lokalnym – 4 sekcje w skali 1:1000.
Mapa posiada treść sytuacyjno-wysokościową wraz z uzbrojeniem terenu.
Mapa jest na bieżąco aktualizowana na podstawie operatów z pomiarów jednostkowych.
4.
-
Techniczne operaty pomiarowe.
operaty pomiarów uzupełniających,
operaty pomiarów aktualizacyjnych mapy zasadniczej
operaty z pomiarów inwentaryzacyjnych uzbrojenia podziemnego
operaty jednostkowych pomiarów sytuacyjnych i uzbrojenia terenu np. przyłącza domowe,
5. Ortofotomapa.
III.
ZAKRES OPRACOWANIA
1. Należy założyć dziennik robót.
Wykonawca jest zobligowany do prowadzenia dziennika robót, w którym odnotowywane są w
szczególności pobrane materiały i wszelkie uzgodnienia z PODGIK, a także inne istotne dla
prowadzonej roboty uwagi.
2. Pobranie materiałów z Powiatowego Ośrodka Dokumentacji Geodezyjnej i Kartograficznej.
Materiały zostaną wydane po złożeniu zgłoszenia pracy geodezyjnej i kartograficznej.
Wykonawca powinien na wstępie uzgodnić tryb pobierania z ośrodka dokumentacji, materiałów
przyjmowanych do zasobu ośrodka w czasie trwania opracowania (dotyczy danych geodezyjnych
wchodzących w zakres niniejszego opracowania), oraz termin ostatniego wydania materiałów, który
powinien być zgodny z wydaniem aktualnej bazy opisowej ewidencji gruntów i budynków.
Termin ostatniego pobrania materiałów z ośrodka dokumentacji nie może przekroczyć 1 miesiąca od
ustalonego umownie terminu zakończenia całości prac na obiekcie (ostatnie pobranie materiałów
musi być obligatoryjnie potwierdzone przez Ośrodek w dzienniku roboty).
Pobierania z PODGiK eksportów obiektów oraz operatów wprowadzanych na bieżąco do bazy
danych wykonawca dokonuje nie rzadziej niż raz na miesiąc (pobrania muszą być obligatoryjnie
potwierdzone przez Ośrodek w dzienniku roboty).
Wszystkie ustalenia z PODGiK w trakcie trwania opracowania wykonawca zobowiązany jest
dokonywać w formie wpisu do prowadzonego dziennika robót.
2
3. Opracowanie numerycznej nakładki uzbrojenia terenu
a)
Prace przygotowawcze
Przeprowadzona analiza dokumentacji pod kątem jej wykorzystania powinna obejmować:
- poziomą osnowę geodezyjną, na której zostały oparte istniejące pomiary inwentaryzacyjne,
- szkice z pomiarów inwentaryzacyjnych,
- istniejącą mapę zasadniczą.
Przed przystąpieniem do opracowania należy porównać treść mapy ewidencyjnej (numerycznej) z
treścią mapy zasadniczej (analogowej) i wyjasnić rozbieżności (dotyczy granic i budynków) przy tej
analizie należy również sprawdzić istnienie budynków na ortofotomapie.
Nie kartować budynków nie istniejących na ortofotomapie z wyjątkiem pomierzonych po powstaniu
ortofotomapy.
b)
Założenie numerycznej nakładki uzbrojenia terenu
Nakładkę uzbrojenia należy założyć w układzie odwzorowawczym „2000” (numerycznej obiektowej
mapy katastralnej).
Nakładka powinna zawierać informacje stanowiące treść obligatoryjną mapy zasadniczej w zakresie:
- urządzenia inżynieryjno-techniczne nadziemne,
- urządzenia inżynieryjno-techniczne naziemne, w tym punkty położenia armatury naziemnej
przewodów uzbrojenia technicznego,
- linie przebiegu przewodów nadziemnych i podziemnych oraz elementów uzbrojenia terenu,
- zbiorniki bezodpływowe oraz przydomowe oczyszczalnie ścieków wraz z przewodami łączącymi
je z budynkami,
- w przypadku, gdy sieci uzbrojenia terenu dochodzą do tarasów lub schodów należy skartować te
tarasy i schody.
Przy opracowaniu bazy mapy (definiowaniu obiektów) należy bezwzględnie wykorzystać materiały
zawierające dane analityczne, a w przypadku ich braku (i tylko w takim przypadku) dane graficzne
wykonując w kolejności:
- kartowanie szczegółów ze szkiców (należy skartować na osnowę, transformację wykonywać w
ostateczności),
- digitalizację rastra mapy zasadnicznej i ortofotomapy (dla obrębów z gminy Mosina - sieci
napowietrzne).
Należy wykonać pełną edycję bazy danych. Każdy definiowany i wprowadzany do bazy obiekt
powinien mieć wypełnione informacje w polach rekordu.
Nakładkę mapy założyć w skali bazowej 1:500 oraz wykonać jej redakcję.
Zasady definiowania obiektów uzbrojenia terenu przedstawiono w załączniku nr 1a.
Zasady definiowania szkiców przedstawiono w załączniku 1b
Zasady kalibracji rastrów przedstawiono w załączniku 1b
Zasady transformacji przedstawiono w załączniku 1b
W przypadku stwierdzenia niezgodności lub braków w kartowaniu mapy ewidencyjnej należy
skorygować kartowanie w następujący sposób:
- jeżeli istnieją materiały źródłowe (szkice, obliczenia), wykonawca ma obowiązek przekartować
obiekty istniejące w bazie danych Geo-Info (pozyskane metodą digitalizacji rastra mapy
ewidencyjnej) na podstawie tych materiałów,
- jeśli materiałów podstawowych nie ma, a granice są skartowane na analogowej mapie zasadniczej,
wykonawca ma obowiązek przekartować obiekty istniejące w bazie danych Geo-Info (pozyskane
metodą digitalizacji rastra mapy ewidencyjnej) na podstawie digitalizacji rastra mapy zasadniczej.
Działki wprowadzone z digitalizacji stanowią: 0%
Budynki wprowadzone z digitalizacji stanowią: 0%
3
c)
Kontrola opracowanej bazy
Po opracowaniu bazy mapy katastralnej oraz nakładki uzbrojenia terenu, funkcjami kontrolnymi
systemu GEO-INFO wykonać końcowe kontrole w zakresie topologii i spójności geometrii obiektów
mapy oraz kontrole przyłączy.
Przeprowadzoną kontrolę udokumentować dołączonym do dokumentacji plikiem raportu
systemowego.
4. Nanieść na mapę punkty wysokościowe
Wprowadzić punkty osnowy wysokościowej oraz zeskanować opisy topograficzne punktów tej
osnowy i podłączyć do mapy, uzupełnić atrybuty. W atrybucie: poziom odniesienia wpisać układ:
Kronsztadt-60, Kronsztadt-86 lub Amsterdam. Nazewnictwo plików wg załącznika 1b.
5. Założenie komputerowych zbiorów danych archiwalnych
W ramach opracowania należy utworzyć komputerowe zbiory danych całej dokumentacji źródłowej
znajdującej się w zasobie, nie tylko tej, na podstawie której została opracowana baza mapy
katastralnej oraz baza mapy nakładka uzbrojenia terenu, lecz również pozostałej dokumentacji
dotyczącej treści fakultatywnej mapy zasadniczej (w tym stare mapy ewidencyjne i glebowo-rolnicze
oraz opisy punktów osnowy poziomej i wysokościowej, szkice sytuacyjne, zarysy, dokumenty
katastralne i inne).
Wynikową prezentacją graficzną będzie numeryczna obiektowa mapa przeglądowa archiwalnej
dokumentacji geodezyjnej.
Bazę należy opracować w systemie GEO-INFO V, MODULE „Nakładka Ośrodek” tworząc obiekty
o kodzie szkic (GOSZZG zasięg zasobu geodezyjnego). Do obiektu należy dołączyć rastrową kopię
oryginału, jako dokumentu towarzyszącego (zakładka rekordu ‘plik’). Istniejące już w bazie PODGiK
zasięgi szkiców należy sprawdzić i ewentualnie uzupełnić bądź przeedytować, by były zgodne z zał.
1b.
W sytuacji, gdy obecny obręb ewidencyjny jest różny od obrębu opisanego na szkicu (zmiana granic
obrębów utworzenie nowych obrębów), wykonawca czerwonym pisakiem przekreśla dotychczasowy
opis i wpisuje aktualną nazwę.
Wykonawca otrzymuje pliki z zeskanowanymi oryginałami map ewidencyjnych sprzed założenia
ewidencyjnej mapy numerycznej, glebowo-rolniczych i analogowych map zasadniczych (odbiór
przygotowanych plików musi zostać potwierdzony w dzienniku roboty).
Format pliku JPG (kolor) rozdzielczość 300 dpi dla szkicu i 400 dpi dla mapy. Skany wykonać tak, by
zapewniały czytelność i jednoznaczność interpretacji. Wielkość pliku nie może przekraczać 1mb (dla
szkicu). Zaleca się wartości 300-800 kb.
6. Na potrzeby odbioru końcowego
Po zakończeniu prac i skontrolowaniu zasobu numerycznego należy wykonać eksport danych w
formacie GIV oddzielnie dla części ewidencyjnej i oddzielnie dla uzbrojenia terenu.
Po zgłoszeniu gotowości odbioru wykonawca powinien dokonać w siedzibie zamawiającego na
udostępnionym przez Ośrodek stanowisku udanej próby importu do aktualnej kopii bazy danych.
IV.
KOMPLETOWANIE WYNIKOWEJ DOKUMENTACJI
Dokumentację powstałą w wyniku opracowania skompletować zgodnie z instrukcją techniczną O-3 z
podziałem na zasób bazowy, użytkowy i przejściowy.
Zeskanowane szkice zanumerować w ramach aktualnego obrębu i skompletować w teczkach.
Zasób bazowy
a/ sprawozdanie techniczne, zawierające podstawowe informacje o zakresie wykonanych prac, ich
wykonawcy, terminach realizacji najważniejszych etapów prac, osiągniętych rezultatach,
4
b/ wykaz wykorzystanych w opracowaniu operatów jednostkowych do tworzenia zasobu numerycznego
mapy,
c/ wykaz załączanych w zasobie bazowym nośników CD z danymi,
(wykaz oprócz danych identyfikujących nośnik winien zawierać informację o zawartości zapisanej na nich
danych i jakiego obszaru one dotyczą - nazwa jednostki ewidencyjnej, nazwy obrębów, nr arkuszy),
d/ CD-DVD:
- pliki eksportu w formacie GIV (podzielone na części: ewidencyjną, zasięgi szkiców z podpiętymi plikami,
osnowa oraz uzbrojenie terenu w PUWG 2000 18,
- sprawozdanie techniczne w formacie DOC (MS Word),
- raporty kontrolne (wszystkie raporty, o których mowa w warunkach technicznych),
- plik dwg z aktualnej mapy (treść mapy zasadniczej),
- skalibrowane rastry w formacie tif i taf wraz z raportami kalibracji,
- jeżeli wykonywano transformacje: pliki raportu z błędami oraz punktami dostosowania (jeżeli obliczenia
wykonywane w programie C-GEO – dołączyć kopię projektu),
- listę prymitywów (nr działki, kod obiektu, do którego dołączono),
Zasób użytkowy
a/ dziennik roboty
Zasób przejściowy
a/ kopia poświadczenia przyjęcia zgłoszenia pracy geodezyjnej przez Ośrodek w Poznaniu i Ośrodkach
Powiatowych sąsiadujących z obszarem opracowania ,
b/ dziennik roboty – kopia,
c/ materiały niewykorzystane w procesie opracowania mapy,
d/inne dokumenty istotne dla wykonywanej pracy nie włączone do zasobów bazowego
i użytkowego,
e/oryginalne nośniki z wydanymi bazami danych ewidencyjnych.
Cały operat techniczny podlega przekazaniu do Powiatowego Ośrodka Dokumentacji Geodezyjnej i
Kartograficznej w Poznaniu.
Poznań, 20 lutego 2012 r.
Warunki techniczne opracowali:
M. Stawarz, R. Rybarczyk, J. Muszyńska
Zatwierdził:
5
