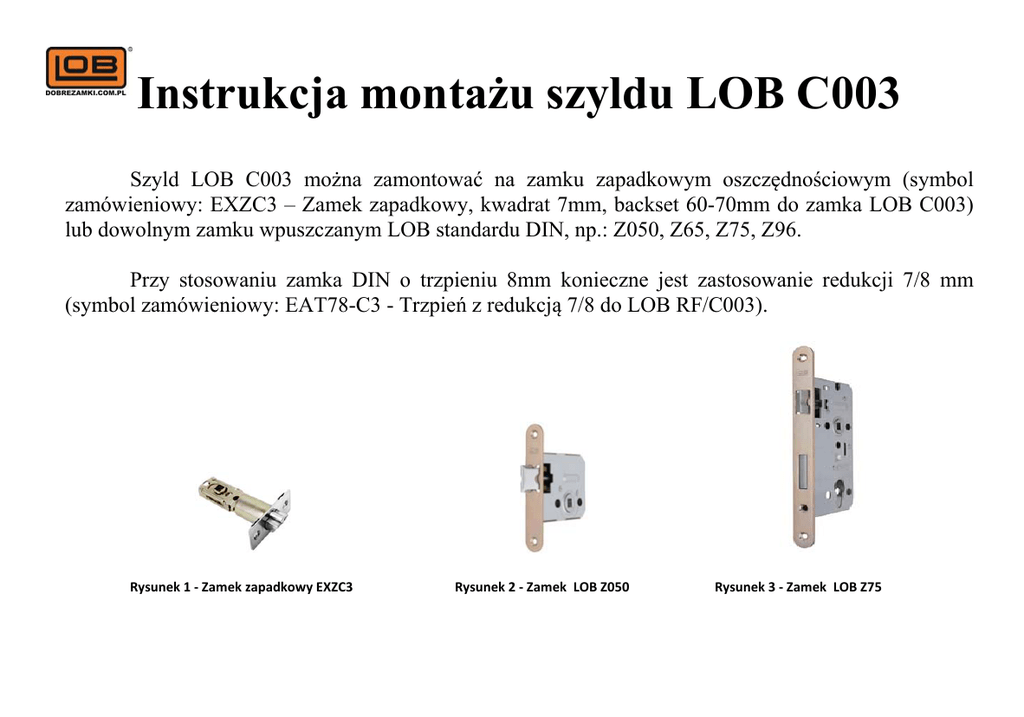

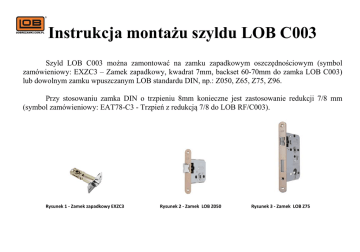

Instrukcja montażu szyldu LOB C003

Instrukcja montażu szyldu LOB C003
Szyld LOB C003 można zamontować na zamku zapadkowym oszczędnościowym (symbol
zamówieniowy: EXZC3 – Zamek zapadkowy, kwadrat 7mm, backset 60-70mm do zamka LOB C003)
lub dowolnym zamku wpuszczanym LOB standardu DIN, np.: Z050, Z65, Z75, Z96.
Przy stosowaniu zamka DIN o trzpieniu 8mm konieczne jest zastosowanie redukcji 7/8 mm
(symbol zamówieniowy: EAT78-C3 - Trzpień z redukcją 7/8 do LOB RF/C003).
Rysunek 1 ‐ Zamek zapadkowy EXZC3 Rysunek 2 ‐ Zamek LOB Z050 Rysunek 3 ‐ Zamek LOB Z75 Instrukcja pokazuje instalację zamka przy zastosowaniu zapadki oszczędnościowej EXZC3.
Analogicznie przebiega montaż na zamku wpuszczanym DIN. Zamki LOB mają poszerzone otwory do
mocowania rozety tak, by można było przewlec śruby mocujące szyld C003.
Główne elementy szyldu LOB C003
Widok od wewnątrz
pomieszczenia
1.
2.
3.
4.
17 18
16
7.
8.
9.
10.
11.
12.
12 13 14 15
11 10
1
2
3
4
5
6
7
8
5.
6.
9
13.
14.
15.
16.
17.
18.
19.
20.
Klamka wewnętrzna
Wkręty mocowania szyldu wewnętrznego
Szyld wewnętrzny
Wkręty mocujące podstawę z
pojemnikiem na baterie
Pojemnik na baterie
Gumowa podkładka pod szyld
wewnętrzny
Drzwi
Zamek zapadkowy wpuszczany
Wkręty mocujące zamek wpuszczany
Wkład blachy zaczepowej
Blacha zaczepowa
Przedłużenie wkrętów skręcających
szyldy
Kwadratowy trzpień klamki
Gumowa podkładka pod szyld zewnętrzny
Szyld zewnętrzny
Zawleczka mocująca trzpień
Górne przedłużenie wkrętu skręcającego
szyld (opcjonalnie)
Mocowanie górnego przedłużenia wkrętu
skręcającego szyld (opcjonalnie)
Klawiatura
Klamka zewnętrzna
Lista akcesoriów:
Widok z zewnątrz
pomieszczenia
Wkręty skręcające podstawy
1.
szyldów (3)
2.
Wkręty do mocowania szyldu
wewnętrznego (2)
3.
Wkręty do mocowania zamka
wpuszczanego (4)
4.
Kwadratowy trzpień
klamki (1)
5.
6.
7.
8.
9.
10.
11.
12.
Zawleczka mocująca trzpień (1)
Przedłużenie wkrętów
skręcających szyldy (2)
Górne przedłużenie wkrętu
skręcającego szyldy (1)
Zamek wpuszczany ekono. (1)
Blacha zaczepowa (1)
Wkład blachy zaczepowej (1)
Klucze (2)
Wkładka mechaniczna w klamce (1)
Sposób montażu szyldu LOB C003
Krok 1
Zamontuj zamek wpuszczany
w uprzednio przygotowanych
otworach i przykręć go
dwoma śrubami.
Krok 2
Rysunek nr. 1: Włóż kwadratowy trzpień (A) do otworu oznaczonego na
rysunku literką (B).
Rysunek nr. 2: Włóż od góry zawleczkę mocującą trzpień , a następnie od
dołu zawiń oba końce zawleczki (jeden w prawo, drugi w lewo)
1
1
B
2
A
D (opcjonalnie)
Krok 3
Zainstaluj przedłużenia wkrętów
skręcających szyldy (C), (D opcjonalnie)
do szyldu zewnętrznego przy pomocy
opcjonalnie dołączonego klucza płaskiego.
C
C
E
Krok 4
Zainstaluj wcześniej przygotowany szyld
zewnętrzny wraz z gumową podkładką
(E) na skrzydle drzwi, przeprowadzając
przewód przyłączeniowy (F)
powyżej zamka wpuszczanego.
F
Krok 5
Zainstaluj podstawę szyldu
wewnętrznego z pojemnikiem baterii
(przeprowadzając przewód
przyłączeniowy przez specjalny otwór
w kształcie prostokąta).
Za pomocą wkrętów po czym podłącz
przewód do gniazda przyłączeniowego
i zainstaluj baterie.
Krok 6
Zamontuj szyld wewnętrzny za pomocą
dwóch wkrętów
Krok 7
Zamontuj blachę zaczepową i jej wkład
wkrętami.
Przed zamknięciem drzwi skontroluj, czy zamek działa poprawnie. Nowy, niezaprogramowany jeszcze szyld
powinien cofnąć zapadkę po wprowadzeniu kodu serwisowego 0# i naciśnięciu klamki zewnętrznej.
