2.
Przetworniki / Transducers
Przetworniki
Transducers

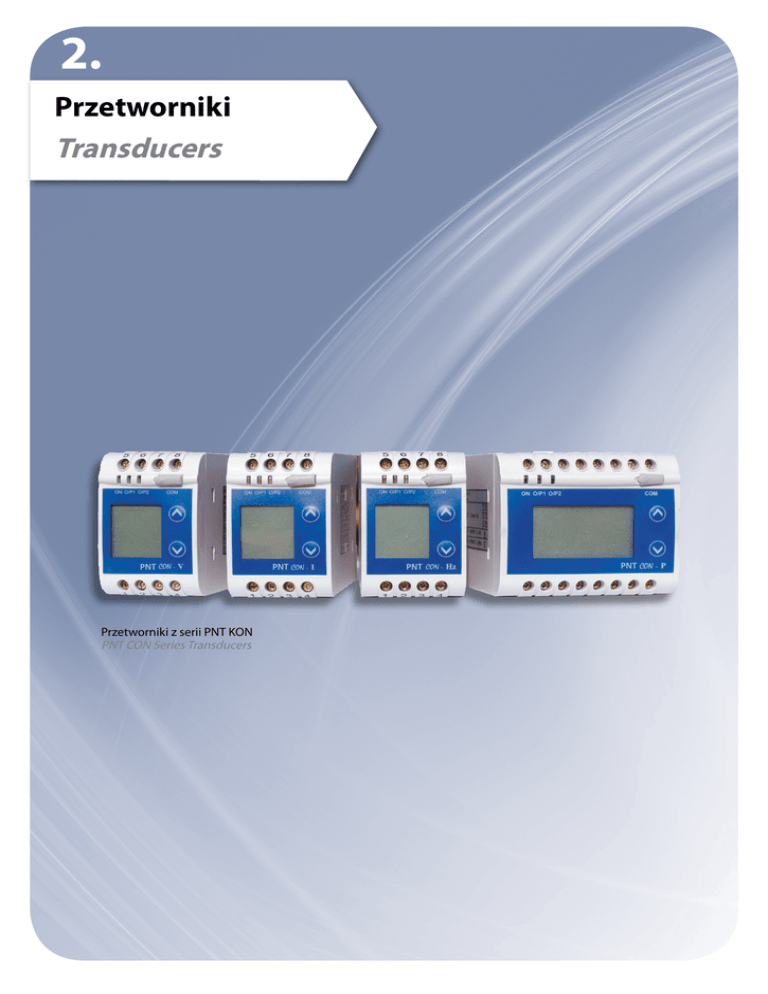

Przetworniki z serii PNT KON
PNT CON Series Transducers
PRZYRZĄDY POMIAROWE / MEASURING INSTRUMENTS
2.
Właściwości techniczne / Features
Przetworniki napięcia, prądu, częstotliwości, mocy z serii PNT KON
PNT CON Series transducer voltage, current, frequency, power
Właściwości techniczne:
Features:
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Rzeczywisty pomiar skutecznych wartości elektrycznych
(RMS).
Klasa dokładności 0,2.
Programowalne wejście/wyjście.
Wyjście analogowe (pojedyncze lub podwójne): Izolowane
wyjście analogowe, które można ustawić względem wyjścia
napięcia lub prądu zmiennego.
Programowalne wejście/wyjście: Z użyciem przednich
klawiszy i wyświetlacza, RS 485 oraz PR KAB 600 Dostępny
z wyjściem pojedynczym lub podwójnym.
Możliwość konfiguracji jako przetwornik mocy czynnej/biernej/pozornej dla PNT CON.
Szeroki zakres zasilania pomocniczego. Przyjmuje dowolne
zasilanie w zakresie 40V-300V AC/DC.
Wyposażenie dodatkowe: Opcjonalne akcesoria PRKAB 600
dostępne dla programów.
Sygnalizacja LED: Sygnalizacja LED pokazująca, czy zasilanie
jest WŁĄCZONE oraz rodzaju sygnału wyjsciowego.
Moduł wyświetlacza (opcjonalny): Opcjonalny 7-segmentowy wyświetlacz LCD z podświetleniem i klawiaturą. Do wyświetlania mierzonych parametrów i konfiguracji w zakresie
wejścia/wyjścia.
Komunikacja RS485 (opcjonalnie): Opcjonalnie dostępna
jest komunikacja RS485. Do odczytu mierzonych parametrów
i konfiguracji w zakresie wejścia/wyjścia.
•
•
•
•
•
•
•
True RMS measurement.
Accuracy class 0.2
Programmable Input / Output.
Analog Output (Single or Dual): Isolated analog output
which can be set onsite to either DC voltage or DC current output.
Programmable Input / Output: Using front key & display,
RS 485 & PR KAB 600 Available in Single or Dual output.
Onsite configurable as Active / Reactive / Apparent
Transducer for PNT CON P.
Wide Auxiliary power supply. Accept any input between
40V-300V AC/DC.
Accessory: Optional accessory PRKAB 600 available for
programs.
LED Indication: LED indication for power ON and output
type.
Display Module (Optional): Optional 7 segment LCD display with backlit & keypad. For displaying measured parameters & onsite configuration of Input / output.
RS485 Communication (Optional): Optional Rs485 communication is available. For reading measured parameters & onsite configuration of input / output.
Programowanie:
Programming:
Programowanie przetworników można przeprowadzić na
trzy sposoby:
Programming of transducer can be done in three ways:
•
•
•
Programowanie za pomocą przedniego ekranu LCD i dwóch
klawiszy.
Programowanie za pomocą opcjonalnego portu komunikacji
RS485 (MODBUS).
Programowanie za pomocą portu programowania znajdujące się na przodzie przetworników PNT CON z wykorzystaniem opcjonalnego adaptera PRKAB600.
•
•
•
Programming Via Front LCD & two keys.
Programming Via optional RS485(MODBUS) communication port.
Programming Via Programming port available at front
of PNT CON Transducers using optional PRKAB600
Adapter.
33
2.
Asortyment / Range
PNT CON V – Przetwornik napięcia/PNT CON I – Przetwornik prądu
PNT CON V - Voltage Transducer / PNT CON I - Current Transducer
Zastosowanie:
PNT CON – V służy do pomiaru i konwersji napięcia wejściowego AC na proporcjonalny
sygnał napięcia wyjściowego DC.
PNT CON – I służy do pomiaru i konwersji prądu wejściowego AC na proporcjonalny
sygnał prądu wyjściowego DC
Generowany sygnał na wejściu jest proporcjonalny do wartości skutecznej prądu lub
napięcia.
Aplicación:
The PNT CON - V is used to measure and convert AC Voltage input into an proportional
DC voltage output signal.
The PNT CON - I is used to measure and convert AC Current input into an proportional
DC current output signal
Output signal genrated is proportional to the root mean square value of the input Current or Voltage.
Główne cechy:
Principal Features:
• Rzeczywisty pomiar skutecznych wartości elektrycznych
• Całkowicie programowany zakres napięcia wejściowego (dla
PNT CON – V) oraz zakres prądu wejściowego (dla PNT CON – I).
• Dostępne z wyjściem pojedynczym lub podwójnym.
• Możliwy wybór typu wyjścia (prąd DC/napięcie DC).
• Klasa dokładności 0,2.
• 7-segmentowy wyświetlacz LCD.
• Komunikacja RS485 (Modbus).
• Szeroki zakres zasilania pomocniczego. Przyjmuje dowolne zasilanie w zakresie 60V-300V AC/DC.
• Czas reakcji wyjścia <300 ms.
• Szybki i łatwy montaż na szynie DIN lub na płycie albo w rozdzielnicy przy użyciu opcjonalnego uchwytu z otworami na
śruby.
• Listwa zaciskowa: Standardowy typ śrub.
• True RMS measurement.
• Fully onsite programmable input voltage range (for PNT CON V) & Input current range(for PNT CON - I).
• Available in Single or Dual output type.
• Onsite selectable output type (DC current / DC voltage).
• Accuracy class 0.2 .
• Seven Segment LCD Display.
• RS485(Modbus) Communication.
• Wide Auxiliary power supply. Accept any input between 60V300V AC/DC.
• Output Response Time < 300 ms.
• Fast and easy installation on DIN RAIL or onto a wall or in a
panel using optional screw hole bracket.
• Connection Terminal: Conventional Screw type.
Właściwości produktu:
Product Features:
Wejście pomiarowe: Sygnał wejściowy napięcia/prądu AC,
kształt fali sinusoidalny lub nieregularny.
wyjście analogowe, które można ustawić jako napięciowe lub
prądowe.
Dokładność: Sygnał wyjściowy o klasie dokładności 0,2 zgodnie
z międzynarodową normą IEC/EN 60688.
Programowalne wejście/wyjście: Przetwornik może być programowany za pomocą przednich klawiszy oraz wyświetlacza, za
pomocą portu programowania albo za pośrednictwem RS-485. W
przypadku przetwornika bez wyświetlacza i RS485, można korzystać z portu programowania.
jest WŁĄCZONE oraz rodzaj sygnalizacji wyjściowej. (Czerwona
dioda dla prądu, zielona dioda dla napięcia).
Moduł wyświetlacza (opcjonalny): Opcjonalny 7-segmentowy
wyświetlacz LCD z podświetleniem i klawiaturą. Do wyświetlania
mierzonych parametrów i konfiguracji w zakresie wejścia/wyjścia.
Komunikacja RS485 (opcjonalnie): Opcjonalnie dostępna jest komunikacja RS485. Do odczytywania mierzonych parametrów i konfiguracji w zakresie wejścia/wyjścia.
Measuring Input: AC Voltage/ Current input signal , sine wave or
distorted wave form.
Analog Output (Single or dual): Isolated analog output which
can be set onsite to either voltage or current output.
Accuracy: Output signal accuracy class 0.2 as per International
Standard IEC/EN 60688.
Programmable Input/Output: Onsite transducer can be programmed using front key & display or through programming
port or through RS 485. For transducer without display & RS485
programming port can be used for onsite programming.
LED Indication: LED indication for power on and output type.
(Current Red LED, Voltage Green LED).
Display Module(Optional): Optional 7 segment LCD display
with backlit & keypad. For displaying measured parameters & onsite configuration of Input/output.
Rs485 Communication(Optional): Optional RS485 communication is available. For reading measured parameters & onsite
configuration of input/output.
Wymiary:
Dimensions:
34
Wszystkie wymiary
podano w mm.
All Dimensions are
in mm.
2.
PNT CON - Hz przetwornik częstotliwości
PNT CON - Hz Frequency Transducer
Zastosowanie:
Przetwornik PNT CON-Hz jest wykorzystywany do pomiaru częstotliwości.
Sygnał wyjściowy jest proporcjonalny do mierzonej częstotliwości i stanowi
niezależny od obciążenia prąd DC lub niezależne od obciążenia napięcie DC.
Aplicación:
The PNT CON-Hz transducer is used for frequency measurement. The output
signal is proportional to measured frequency and is either load independent
DC Current or load independent DC Voltage.
Główne cechy:
Principal Features:
• Całkowicie programowalny zakres sygnału wejściowego.
• Dostępne z wyjściem pojedynczym lub podwójnym (prąd
DC/napięcie DC).
• Szeroki zakres zasilania pomocniczego. Przyjmuje dowolne
zasilanie w zakresie 60V-300V AC/DC.
• Czas reakcji wyjścia <300 ms. standard.
• Szybki i łatwy montaż na szynie DIN lub na płycie albo w rozdzielnicy przy użyciu opcjonalnego uchwytu z otworami na
śruby.
• Fully onsite programmable input range.
• Available in Single or Dual output type (DC current /
DC voltage).
• Rs485(Modbus) Communication.
• Wide Auxiliary power supply. Accept any input between 60V-300V AC/DC.
• Output Response Time < 300 ms standard..
• Fast and easy installation on DIN RAIL or onto a wall or
in a panel using optional screw hole bracket.
• Connection Terminal : Conventional Screw type.
Product Features:
Wejście pomiarowe: Przebieg sinusoidalny lub nieregularny w
przypadku nominalnego napięcia wejściowego z przebiegiem
podstawowym.
wyjście analogowe, które można ustawić jako napięciowe lub
prądowe.
Dokładność: Sygnał wyjściowy o klasie dokładności 0,2 zgodnie
z międzynarodową normą IEC/EN 60688.
przypadku przetwornika bez wyświetlacza i RS485, można korzystać z portu programowania.
jest WŁĄCZONE oraz rodzaj sygnału wyjściowego. (Czerwona
dioda dla prądu, zielona dioda dla napięcia).
mierzonych parametrów konfiguracji w zakresie wejścia/wyjścia.
Komunikacja RS485 (opcjonalnie): Opcjonalnie dostępna jest
komunikacja RS485. Do odczytywania mierzonych parametrów
i lokalnej konfiguracji w zakresie wejścia/wyjścia.
Measuring Input: Sine wave or distorted wave form of nominal
input voltage with fundamental wave.
can be set to voltage or current output onsite.
Standard IEC/EN 60688.
Wymiary:
Dimensions:
Wszystkie wymiary podano w mm.
All Dimensions are in mm.
35
2.
PNT CON - P Przetwornik mocy
PNT CON -P Power Transducer
Zastosowanie:
PNT KON – P przetwornik służy do pomiaru i konwersji mocy czynnej, biernej
i pozornej w jednofazowym lub trójfazowym systemie AC z symetrycznym
lub niesymetrycznym obciążeniem w proporcjonalny niezależny od obciążenia sygnał prądowy DC lub niezależny od obciążenia sygnał napięcia
wyjściowego.
Application:
The PNT CON - P transducer is used to measure and convert active, reactive
and apparent power of a Single-phase or Three-phase AC system with balanced or unbalanced load into an proportional load independent DC current
or voltage output signal.
Główne cechy:
Principal Features:
• Rzeczywisty pomiar skutecznych wartości elektrycznych
• Całkowicie programowalny zakres napięcia wejściowego
oraz zakres prądu wejściowego
• Konfigurowany jako przetwornik mocy czynnej/biernej/pozornej.
• Wybierany typ sygnału wyjściowego (prąd DC/napięcie DC).
• Dostępne z wyjściem pojedynczym lub podwójnym.
• Szeroki zakres zasilania pomocniczego. Przyjmuje dowolne zasilanie w zakresie 60V-300V AC/DC.
• Czas reakcji wyjścia <300 ms. standard.
• Szybki i łatwy montaż na szynie DIN lub na płycie albo w rozdzielnicy przy użyciu opcjonalnego uchwytu z otworami na śruby.
• True RMS measurement.
• Fully onsite programmable input voltage range & Input current
range
• On Site Configurable as Active / Reactive / Apparent Transducer.
• Onsite selectable output type (DC current / DC voltage).
• Single or Dual output.
• Rs485(Modbus) Communication.
• Wide Auxiliary power supply. Accept any input between 60V300V AC/DC.
• Output Response Time < 300 ms standard.
• Fast and easy installation on DIN RAIL or onto a wall or in a panel
using optional screw hole bracket.
• Connection Terminal : Conventional Screw type.
Product Features:
Wejście pomiarowe: Sygnał wejściowy napięcia/prądu AC, przebieg sinusoidalny lub nieregularny.
Wyjście analogowe (pojedyncze lub podwójne): Izolowane wyjście analogowe, które można ustawić jako napięciowe lub prądowe
Dokładność: Sygnał wyjściowy o klasie dokładności 0,2 zgodnie z
międzynarodową normą IEC/EN 60688.
przypadku przetwornika bez wyświetlacza i RS485, mozna korzystać z portu programowania.
Sygnalizacja LED: Sygnalizacja LED pokazująca, czy zasilanie jest
WŁĄCZONE oraz typ sygnału wyjściowego. (Czerwona dioda dla
prądu, zielona dioda dla napięcia).
mierzonych parametrów i konfiguracji w zakresie wejścia/wyjścia.
Komunikacja RS485 (opcjonalnie): Opcjonalnie dostępna jest
komunikacja RS485. Do odczytywania mierzonych parametrów
i lokalnej konfiguracji w zakresie wejścia/wyjścia.
Measuring Input: AC Voltage/ Current input signal , sine wave or
distorted wave form.
can be set to voltage or current output onsite.
IEC/EN 60688 Principal.
Wymiary:
Dimensions:
36
Wszystkie wymiary
podano w mm
All Dimensions are in
mm.

Transducers - Gorlan Team

Transkrypt

Podobne dokumenty

Liczby Pierwsze

Największy wspólny dzielnik

NGS lista 4 1. Przeprowadź kontrolę jakości surowych

złącze rca cinch pioneer avic-x1 avic-x1r avic-x3

złącze rca cinch audio video pioneer avic-f930bt

Konwerter USB-RS485 z optoizolacją

Przetwornik napięcia TE 150 Techsolo Wprowadzenie Przetwornik

Karta katalogowa

Kontroler prędkości obrotowej
