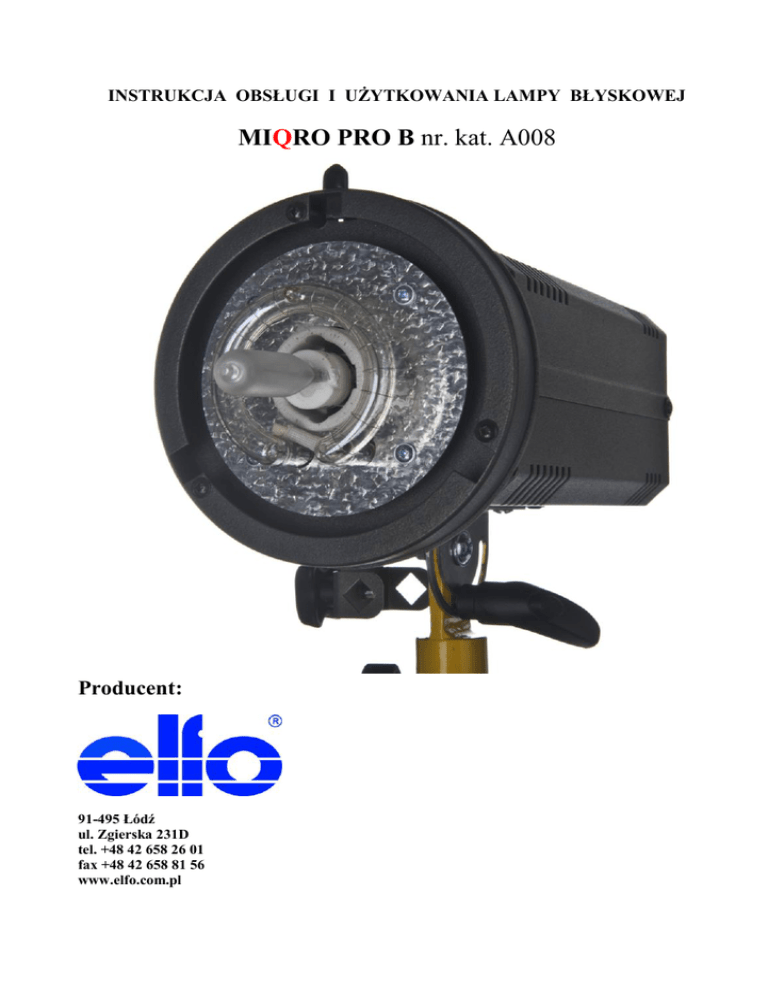

INSTRUKCJA OBSŁUGI I UŻYTKOWANIA LAMPY BŁYSKOWEJ

INSTRUKCJA OBSŁUGI I UŻYTKOWANIA LAMPY BŁYSKOWEJ
MIQRO PRO B nr. kat. A008
Producent:
91-495 Łódź
ul. Zgierska 231D
tel. +48 42 658 26 01
fax +48 42 658 81 56
www.elfo.com.pl
MIQRO PRO B to lampa błyskowa serii MIQRO, która zastąpiła produkowaną do tej pory lampę
MIQRO PRO. Podstawową różnicą jest zmiana zapięcia osprzętu. Te małe lampy otrzymały zapięcie typu
Bowens pozwala to znacznie poszerzyć asortyment wszelkiego rodzaju nasadek kształtujących światło.
Lampa przeznacz ona dla wymagających fotografów. MIQRO PRO B zapewnia regulację energii błysku ze
skokiem co 0,1 przesłony w zakresie 5 przesłon. Zastosowano w niej wewnętrzny układ redukcji nadmiaru
energii co pozwala na zmniejszanie energii bez dodatkowego, niepotrzebnego błysku rozładowującego.
Czytelny cyfrowy wyświetlacz pokazuje względne wartości energii. Regulacja energii odbywa się przy
pomocy przycisków +/-. Obok przycisków wyboru opcji lampy umieszczone są diody LED sygnalizujące
stan lampy. Przycisk TEST umożliwia szybkie ręczne wyzwolenie lampy błyskowej. Żarówka światła
modelującego (halogen) może pracować z mocą proporcjonalną do energii błysku, maksymalną lub z
wartością ustawioną przez użytkownika. Ponadto światło modelujące można wyłączyć lub używać go jako
sygnalizację niegotowości. - gaśnie, kiedy lampa nie osiągnęła zadanych parametrów lub świecić na stałe.
W lampie MIQRO PRO B zastosowano płynne włączanie i oszczędnościowe sterowanie pracą halogenu
(jeżeli nie używamy lampy w ciągu 30 minut, lampa przechodzi w 1
2
3 stan
minimalnego świecenia halogenu). Lampa MIQRO PRO B jest
wyposażona
w system sygnalizacji dźwiękowej braku gotowości do pracy.
Wbudowana fotocela może być wyłączana
lub
reagować na pierwszy lub drugi błysk.
4
System mocowania nasadek typu
Bowens. Standardowa tuleja umożliwia
MI RO
zamocowanie lampy na statywie z
5
końcówką o średnicy 5/8". Lampa
oferowana jest pojedyńczo i w
zestawach.
PROFESSIONAL FLASH SYSTEM
6
Q
pro
3.2
Opis przycisków
Rys.1 Widok z przodu
230V 50Hz
T4 A
12
11
POWER
10
SYNCHRO
9
8
7
lampy
12-
3-
45-
przycisk wyzwalania błysku lampy-TEST
Przycisk ten służy do kontrolnego wyzwolenia lampy.
wyświetlacz LED
Wyświetlacz typu LED pokazuje względną nastawę energii błysku oraz spełnia
funkcje sygnalizujące aktualne stany lampy i dokonywane nastawy. Jeżeli w ciągu 30
minut lampa nie wykonała błysku i nie były dokonywane zmiany nastaw następuje
przejście lampy w tryb oszczędnościowy. Na wyświetlaczu (2) LED pojawiają się
dwa słupki poziomych kresek, a żarówka zaczyna świecić z minimalną jasnością.
Lampa cały czas jest gotowa do pracy z wcześniejszymi nastawami. Zachowanie
wyświetlacza będzie opisane szczegółowo w dalszych punktach.
przycisk “+”
Przycisk ten powoduje zwiększanie energii w zakresie od 1do5 we względnej skali
przesłon. Każda zmiana o wartość minimalną 0,1f jest sygnalizowana dźwiękiem.
Póki lampa nie osiągnie oczekiwanej wartości wyświetlacz LED będzie mrugać
sygnalizując niegotowość do pracy.
przycisk “-”
Przycisk ten działa tak jak “+” powodując zmniejszanie energii.
przycisk żarówki światła modelującego
Przycisk ten, tak jak przyciski (6), (7), (8), obsługuje trzy stany działania wyróżnione
stanem świecenia kontrolki LED w kolorze czerwonym. Kolejne przyciśnięcie
powoduje przejście do następnego stanu.
-kontrolka nie świeci, żarówka światła modelującego wyłączona
-kontrolka świeci światłem ciągłym, żarówka światła modelującego świeci światłem ciągłym.
-kontrolka świeci światłem pulsującym, żarówka światła modelującego gaśnie w czasie niegotowości lampy.
Gdy lampa osiągnie zadaną energię błysku żarówka świeci sygnalizując gotowość do pracy.
6przycisk trybu pracy światła modelującego.
-kontrolka nie świeci, żarówka światła modelującego świeci z jasnością proporcjonalną do energii błysku
-kontrolka świeci światłem ciągłym, żarówka światła modelującego świeci ze stałą maksymalną jasnością
bez względu na ustawioną energię błysku
-kontrolka świeci światłem pulsującym, żarówka światła modelującego świeci ze stałą jasnością ustawioną
przez użytkownika.
Ustawianie jasności użytkownika- należy wcisnąć przycisk (6) i trzymać go, aż na wyświetlaczu (2)
pojawi się dodatkowa mrugająca kropka po prawej stronie (ok. 2,5 sekundy). Przyciskami (3) i( 4)
należy ustawić pożądaną jasność świecenia. Po czasie 5 sekund nastąpi zapamiętanie tej wartości, a
mrugająca kropka zniknie. Lampa przejdzie automatycznie do trybu pracy ze światłem modelującym
ustawionym przez użytkownika bez względu na wcześniej ustawiony tryb.
7przycisk fotoceli.
-kontrolka nie świeci, fotocela wyłączona, lampa nie synchronizuje się z błyskami od innych lamp oraz od
wyzwalaczy na podczerwień. Lampę można wyzwolić przyciskiem TEST (1) lub z wejścia
zewnętrznego synchro (9)
-kontrolka świeci światłem ciągłym, fotocela reaguje na pierwszy błysk
-kontrolka świeci światłem pulsującym, fotocela reaguje na drugi błysk. Jeżeli po pierwszym odebranym
błysku w ciągu 0,5 sekundy nastąpi drugi, to lampa zostanie wyzwolona. Ta funkcja ma zastosowanie w
przypadku współpracy z aparatem generującym przedbłysk.
8przycisk sygnalizacji dźwiękowej.
-kontrolka nie świeci, lampa nie generuje sygnałów dźwiękowych potwierdzających osiągnięcie zadanej
energii błysku. Słychać jedynie krótki charakterystyczny dźwięk potwierdzający przyciśnięcie
dowolnego przycisku klawiatury.
-kontrolka świeci światłem ciągłym, lampa generuje krótki sygnał dźwiękowy w odstępach co 0,5s w czasie
dochodzenia do zadanej energii błysku. Ma to miejsce po błysku, kiedy lampa się ładuje lub w czasie
zmiany energii przez użytkownika.
-kontrolka świeci światłem pulsującym, lampa generuje dwa krótkie dźwięki sygnalizując stan osiągnięcia
zadanej energii błysku (zarówno po błysku jak i po zmianie energii przez użytkownika).
9gniazdo „jack ¼” synchronizacji błysku
gniazdo to pozwala podłączyć zewnętrzne urządzenia wyzwalające lampę za pomocą przewodu synchro
dołączonego do aparatu fotograficznego.Wejście to może służyć do podłączenia innych urządzeń
wyzwalających (np. wyzwalacze radiowe).
UWAGA.
Wejście z logiką 12V DC
10główny dwubiegunowy wyłącznik sieciowy załączający lampę do pracy
11gniazdo głównego bezpiecznika lampy
bezpiecznika zwłoczny o wartości 4A (T4A) gniazdo zawiera również bezpiecznik zapasowy.
12gniazdo zasilania sieciowego
do podłączenia przewodu sieciowego trzy żyłowego (z przewodem ochronnym)
UWAGA.
Lampę należy podłączać do instalacji z przewodem ochronnym o napięciu 230V/50Hz
Warunki pracy
- znamionowy czas pracy
ciągły
-mobilność urządzenia dopuszcza się możliwość przenoszenia urządzenia
Po wykonaniu 20 błysków z maksymalną energią w odstępach czasu równych czasowi ładowania lampy
należy zaprzestać wyzwalania lampy na okres 10 minut
Klasa urządzenia – ochrona przed porażeniem elektrycznym
Urządzenie wykonane jest w I klasie ochrony. Wymagane jest podłączenie do sieci elektrycznej z
kołkiem ochronnym.
Przyłączenie zasilania
Urządzenie posiada odłączalny przewód zasilający trzy żyłowy.
Obudowa
Obudowa lampy jest obudową elektryczną i ma za zadanie chronić przed dotykaniem części pod
napięciem niebezpiecznym lub niebezpiecznym poziomem energii.
UWAGA.
Lampa nie może być narażona na krople lub bryzgi wody.
Rys.2 Widok lampy od strony palnika
Czasza
Palnik
Dostępność
Obszar dostępu operatora
cała lampa
Miejsce ograniczonego dostępu pokazuje Rys. 2
UWAGA.
Operator ma prawo wymienić żarówkę światła
modelującego samodzielnie pod warunkiem, że:
-lampa będzie wyłączona (wyjęta wtyczka kabla
Żarówka halogenowa
zasilającego z gniazda zespolonego)
-zrobi to ostrożnie zwracając szczególną uwagę na palnik ( gwarancja nie obejmuje mechanicznych
uszkodzeń palnika)
-wymiana palnika tylko przez personel serwisowy
Rysunek Rys.2 pokazuje obszar urządzenia szczególnie wrażliwy. Miejsce to jest nie tylko wrażliwe ze
względu na z natury kruche elementy szklane, ale również ze względu na występujące w pobliżu napięcie
niebezpieczne.
Zabrania się na bezpośrednie patrzenie na nieosłonięty palnik z małej odległości w momencie błysku.
Zabezpieczenia
Lampa MIQRO pro zabezpieczona jest bezpiecznikiem głównym T4A oraz automatycznym
bezpiecznikiem termicznym. Bezpiecznik termiczny zabezpiecza układ energetyczny lampy przed
przegrzaniem. Na skutek wysokiej temperatury otoczenia przy jednoczesnym wykonywaniu dużej ilości
błysków w krótkim czasie może nastąpić zablokowanie lampy. Stan ten sygnalizowany jest pojawieniem się
symbolu „oC” na wyświetlaczu LED (1) i ciągłym sygnałem dźwiękowym (30 s) – sygnał można skasować
przyciskając dowolny przycisk. Po ostudzeniu lampa samoczynnie powróci do normalnej pracy.
Pojawienie się na wyświetlaczu LED (2) symbolu „Er” sygnalizuje awarię lampy. Należy wyłączyć lampę na
czas 15 sekund. Jeśli po ponownym włączeniu lampy w ciągu 5 sekund symbol ponownie się pojawi
świadczy to o trwałym uszkodzeniu lampy. Należy skontaktować się z serwisem.
Dane techniczne
Dane techniczne
Numer katalogowy
Energia błysku
Napięcie zasilania
Przesłona lm/100ISO
Regulacja energii błysku
Czas ładowania lampy
Czas błysku tO,5
Żarówka modelująca
[Ws]
[V]
[s]
[s]
[W]
Przewód synchro (jack 1/4”), fotocela
Wyzwalanie lamp
Napięcie wyzwalania
MIQRO PRO B
A008
250
230 AC
22,4
1/32-1/1 z krokiem 0,1f
Max. 1,5
1/750
Halogen 100W/230VAC/E14
[V]
12DC
Stabilizacja energii błysku
0,05f
Obciążenie
[A/VA]
2,5/575
Wymiary (wys.xszer.xdł.)
[mm]
80x100x250
Masa
[kg]
1,5
Osprzęt do lamp MIQRO PRO B
Jako dodatkowe wyposażenie może być użyty dowolny osprzę z zapięciem typu Bowens:
- czasze, tubusy z plastremi miodu , wrota z wbudowaną ramką na filtry , parasolki, softboksy
