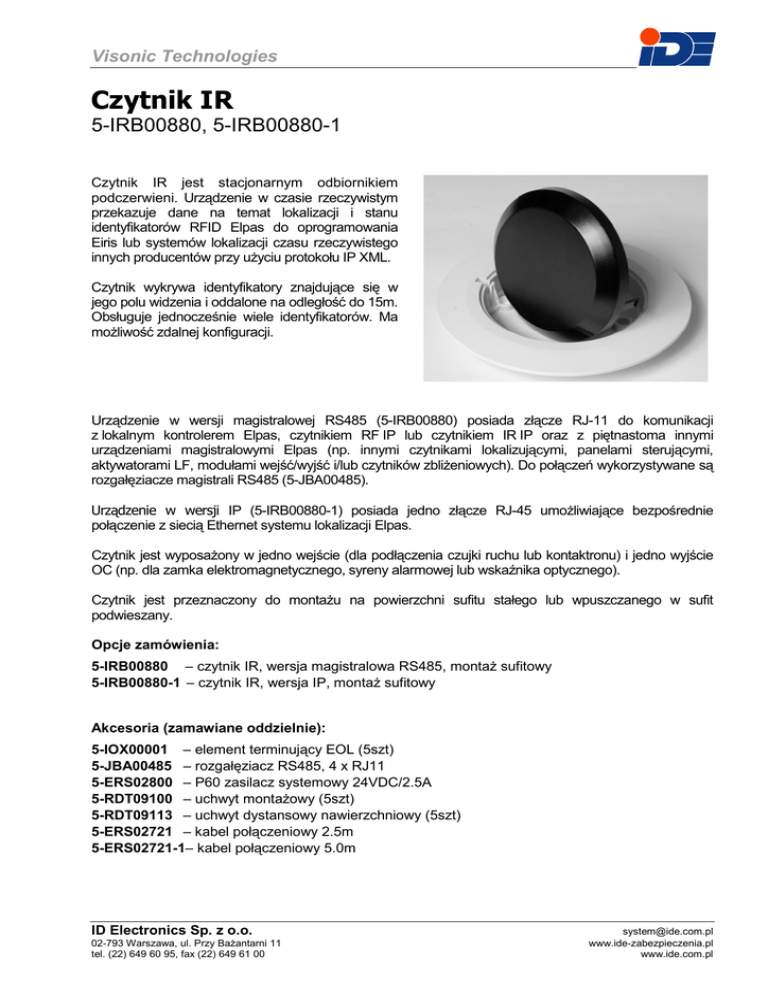

Czytnik IR - ID Electronics Sp. z oo

Visonic Technologies
Czytnik IR
5-IRB00880, 5-IRB00880-1
Czytnik IR jest stacjonarnym odbiornikiem
podczerwieni. Urządzenie w czasie rzeczywistym
przekazuje dane na temat lokalizacji i stanu
identyfikatorów RFID Elpas do oprogramowania
Eiris lub systemów lokalizacji czasu rzeczywistego
innych producentów przy użyciu protokołu IP XML.
Czytnik wykrywa identyfikatory znajdujące się w
jego polu widzenia i oddalone na odległość do 15m.
Obsługuje jednocześnie wiele identyfikatorów. Ma
możliwość zdalnej konfiguracji.
Urządzenie w wersji magistralowej RS485 (5-IRB00880) posiada złącze RJ-11 do komunikacji
z lokalnym kontrolerem Elpas, czytnikiem RF IP lub czytnikiem IR IP oraz z piętnastoma innymi
urządzeniami magistralowymi Elpas (np. innymi czytnikami lokalizującymi, panelami sterującymi,
aktywatorami LF, modułami wejść/wyjść i/lub czytników zbliżeniowych). Do połączeń wykorzystywane są
rozgałęziacze magistrali RS485 (5-JBA00485).
Urządzenie w wersji IP (5-IRB00880-1) posiada jedno złącze RJ-45 umożliwiające bezpośrednie
połączenie z siecią Ethernet systemu lokalizacji Elpas.
Czytnik jest wyposażony w jedno wejście (dla podłączenia czujki ruchu lub kontaktronu) i jedno wyjście
OC (np. dla zamka elektromagnetycznego, syreny alarmowej lub wskaźnika optycznego).
Czytnik jest przeznaczony do montażu na powierzchni sufitu stałego lub wpuszczanego w sufit
podwieszany.
Opcje zamówienia:
5-IRB00880 – czytnik IR, wersja magistralowa RS485, montaż sufitowy
5-IRB00880-1 – czytnik IR, wersja IP, montaż sufitowy
Akcesoria (zamawiane oddzielnie):
5-IOX00001 – element terminujący EOL (5szt)
5-JBA00485 – rozgałęziacz RS485, 4 x RJ11
5-ERS02800 – P60 zasilacz systemowy 24VDC/2.5A
5-RDT09100 – uchwyt montażowy (5szt)
5-RDT09113 – uchwyt dystansowy nawierzchniowy (5szt)
5-ERS02721 – kabel połączeniowy 2.5m
5-ERS02721-1– kabel połączeniowy 5.0m
ID Electronics Sp. z o.o.
02-793 Warszawa, ul. Przy Bażantarni 11
tel. (22) 649 60 95, fax (22) 649 61 00
[email protected]
www.ide-zabezpieczenia.pl
www.ide.com.pl
Visonic Technologies
Parametry techniczne:
5-IRB00880
Urządzenie
5-IRB00880-1
Specyfikacja czytnika
Maks. zasięg odczytu
Promień 15m (360°)
Szybkość odczytu
50 wiadomości na 1 sek.
Kodowanie
Konfigurowane fabrycznie ID
Wskaźniki
Brzęczyk i dioda LED
Wejścia/wyjścia
Sposób monitorowania
wejść
Zasilanie
1 wejście bezpotencjałowe / 1 binarne wyjście OC (do 100mA)
4 poziomy (otwarty, zamknięty, zwarcie, rozwarcie) przy użyciu opcjonalnej
krańcówki EOL
12-28VDC, 18mA@24VDC
12-28VDC, 65mA@24VDC
Specyfikacja ogólna
Montaż
Powierzchniowy na ścianach i sufitach, wpuszczany w sufity podwieszane
Obudowa
Czarna, plastikowa
Wymiary
∅17 x 4 cm
Masa
Ok. 200 g
RS-485 – RJ-11 lub łączówka
Ethernet 10/100Base-TX –RJ-45
Wejście – zaciski
Wejście – zaciski
Wyście – zaciski
Wyście – zaciski
-10 °C - 70°C
Interfejsy
Temperatura
Wilgotność
20-80% bez kondensacji
Temp. przechowywania
Konfiguracja zdalna
Certyfikaty
-40 °C do 70 °C
Z oprogramowania: ELC 2.0.0.5 (lub wyższa) / Eiris 4.7.1 (lub wyższa)
CE: EN300220-1, EN300220-2, EN60950-1, ICES-003, CAN/CSA-CEI/ICE
CISPR 22
