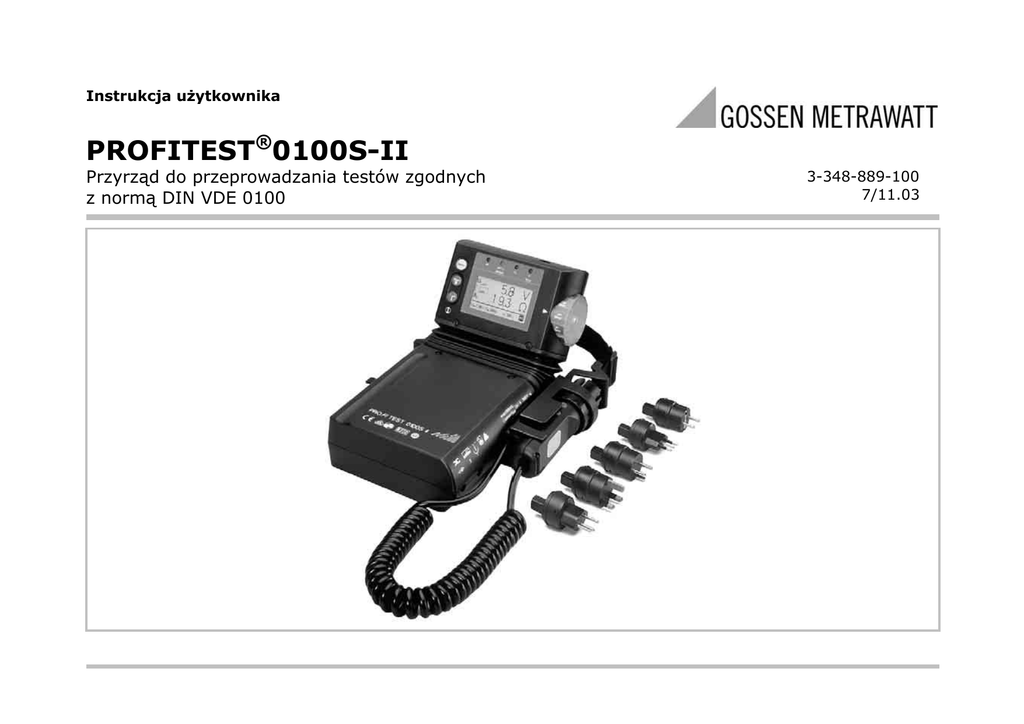

Instrukcja u¿ytkownika

Instrukcja użytkownika
PROFITEST®0100S-II
Przyrząd do przeprowadzania testów zgodnych
z normą DIN VDE 0100
3-348-889-100
7/11.03
-2-
1
2
3
4
5
6
7
8
9
10
11
Wyświetlacz LCD
Klawisz I∆N/i
Klawisz Start
Klawisz Menu
Kontrolka PE
Kontrolka NETZ/MAINS
Kontrolka UL/RL
Kontrolka FI/RCD
Przełącznik wyboru funkcji
Pasek do przenoszenia
Magazynek sondy testowej
12 Adapter pomiarowy (2-kontaktowy)
13 Wymienny adapter gniazda sieci
zasilającej (zależny od kraju)
14 Sonda testowa (z pierścieniem
mocującym adapter pomiarowy)
15 Zacisk krokodylowy
16 Sondy pomiarowe
17 Klawisz Start
18 Klawisz I∆N/i
19 Powierzchnia kontaktująca sondy
20 Gniazdo przyłączeniowe sondy
21
22
23
24
25
26
27
28
29
30
Uchwyty mocujące paska
Przegub
Bezpieczniki wymienne
Bezpieczniki
Podpórka
Tabliczka znamionowa
Uchwyt baterii
Pokrywa baterii
Symbol wartości mierzonej
Oznaczenie wybranej funkcji
pomiarowej
31 Trzycyfrowy wyświetlacz:
mierzona wartość 1 z jednostką
pomiarową
32 Trzycyfrowy wyświetlacz:
mierzona wartość 2 wraz z
jednostką pomiarową
33 Oznaczenie wybranej podfunkcji,
komunikaty i teksty pomocy
34 Symbol wartości mierzonej 2
35 Złącze ładowarki akumulatorów
36 Interfejs podczerwony (IrDA)
-3-
1
Aplikacje
........................................................................... 6
2
Zalecenia dotyczące bezpieczeństwa użytkowania
..........
7
3 Pierwsze uruchomienie ..............................................................
3.1 Instalacja lub wymiana baterii
.................................................
3.2 Wybór języka, funkcji podstawowych oraz podfunkcji nastaw ..........
3.3 Test baterii ........................................................................................
3.4 Ładowanie akumulatorów ..............................................................
3.5 Uaktualnienie oprogramowania, zarządzanie danymi raportów .......
8
8
8
9
10
10
4
Skrócona instrukcja „szybkiego startu” .................................... 14
5 Przygotowanie do pomiarów
.................................................
5.1 Pod łączenie przyrządu ..............................................................
5.2 Nastawy automatyczne, monitorowanie napięcia mierzonego,
wyłączenie ...........................................................................
5.3 Wy świetlanie oraz pomiar mierzonej wartości .......................
5.4 Testowanie poprawności połączenia z uziemieniem
..........
5.5 Funkcja pomocy
..............................................................
16
16
6 Pomiar napięcia przemiennego i częstotliwości .......................
6.1 Pomiar napięcia pomiędzy L i N (UL-N) ....................................
6.2 Pomiar napięcia pomiędzy L i PE, N i PE, L i N .......................
6.3 Pomiar napięcia pomiędzy sondą i PE (US-PE) .......................
6.4 Pomiar prądu z użyciem cęg pomiarowych ....................................
6.5 Przystawka Z541A do pomiaru wilgotności i temperatury
..........
18
18
19
20
21
22
16
17
17
18
7
Testowanie wyłączników różnicowo - prądowych
......... 23
7.1 Pomiar
napięcia kontaktów (z odniesieniem do nominalnego prądu
awaryjnego) przy 1/3 nominalnego prądu awaryjnego i test
wyłączenia przy nominalnym prądzie awaryjnym
......... 23
7.2
Testy specjalne dla systemów zasilania i wyłączników
różnicowo - prądowych ................................................
26
7.2.1 Testy dla systemów zasilania i wyłączników różnicowo prądowych przy narastającym prądzie awaryjnym
......... 26
7.2.2 Testowanie wyłączników różnicowo - prądowych przy
prądzie o wartości 5 x I∆N (10mA i 30 mA)
...................... 27
7.2.3 Testowanie wyłączników różnicowo prądowych, przystosowanych
do pracy przy pulsującym prądzie stałym
...................... 28
7.3
Testowanie specjalnych zabezpieczeń różnicowo-prądowych 29
7.3.1 Systemy z wybranymi zabezpieczeniami różnicowo-prądowymi 29
7.3.2 Przeno śne zabezpieczenia różnicowo - prądowe z elementami
nieliniowymi
............................................................. 30
7.3.3 Specjalne zabezpieczenia SCHUKOMAT, SIDOS i podobne
32
7.3.4 Zabezpiecz enia typu G
................................................ 33
7.4
Testowanie przy pomocy regulowanego prądu awaryjnego .... 34
7.5 Testowanie
zabezpieczeń różn. - prąd. w systemach IT ......... 34
7.6 Testowanie
odłączników w systemach TN-S ......................
36
8
8.1
8.2
8.3
8.4
-4-
Testowanie warunków wyłączenia dla zabezpieczeń
nadmiarowo - prądowych. Pomiary impedancji pętli i
określanie prądu zwarcia (funkcje ZLOOP, IK) ..................... 37
Pomiary przy pomocy negatywnej i pozytywnej połówki fali
38
Ocena zmierzonych wartości ..............................................
39
Pomiar impedancji pętli bez uwzględnienia zabezpieczeń
różnicowo - prądowych ........................................................... 39
Test rozruchu miernika energii z użyciem adaptera 2-stykowego 40
9
9.1
Pomiar impedancji sieci (funkcja ZI) ..................................... 41
Testowanie rozruchu miernika energii z użyciem kontaktu
uziemiającego
............................................................... 42
10
Pomiar rezystancji uziemienia (funkcja RE) ........................ 43
10.1 Pomiary z sondą ...............................................................
44
10.1.1 Automatyczny wybór zakresu pomiarowego ........................
44
10.1.2 R ęczny wybór zakresu pomiarowego ..................................... 44
10.2 Pomiary bez sondy
..................................................
45
10.3 Ocena zmierzonych wartości
..................................... 45
10.4 Pomiar potencjału elektrody uziemiającej (funkcja UE) ..........
46
11
Pomiar rezystancji izolacji podłogi oraz ścian
(impedancja izolacji powierzchni stojących ZST)
.......... 47
12
Pomiar rezystancji izolacji (funkcja RISO)
......................
12.1 Pomiar rezystancji upływu uziemienia (funkcja RE(ISO)) .........
12.2 Pomiar izolacji przy pomocy wybranego napięcia testowego
12.3 Pomiar izolacji przy pomocy narastającego napięcia testowego
12.4 Ocena zmierzonych wartości ................................................
12.5 Nastawy wartości granicznych dla testu ..................... 51
Pomiary rezystancji o małej wartości do 100Ω (przewody:
ochronny i wyrównawczy)
...............................................
13.1 Pomiar rezystancji o małej wartości (funkcja RLO) ........
13.2 Kompensacja rezystancji kabli pomiarowych o wartości
do 10Ω (funkcja ∆RLO)
...............................................
13.3 Obliczenie długości kabli miedzianych ..................................
13.4 Ustawienie wartości granicznych
.....................
48
50
50
51
51
13
52
52
54
54
55
14
Testowanie kolejności faz
..................................
15
Obsługa i wskazania ............................................................ 57
16
Wartości charakterystyczne ...............................................
16.1 Kontrolki sygnalizacyjne ..................................
55
62
66
17
Konserwacja i obsługa
............................................... 67
17.1 Test urządzenia ............................................................
67
17.2 Baterie oraz akumulatory, ładowanie .................................. 69
17.2.1 Ładowanie akumulatorów NiMH oraz NiCd
w przyrządzie PROFITEST-II ...............................................
69
17.3 Bezpie czniki ......................................................................... 70
17.4 Przechow ywanie
............................................................ 70
18
Dodatek
......................................................................... 71
18.1 Tabel a 1
......................................................................... 71
18.2 Tabel a 2
......................................................................... 71
18.3 Tabel a 3
......................................................................... 72
18.4 Tabel a 4
......................................................................... 72
18.5 Tabel a 5
......................................................................... 72
18.6 Tabel a 6
......................................................................... 73
18.7 Lista skrótów wraz ze znaczeniami
.................................. 74
19
Naprawy i części zamienne. Laboratorium kalibracji
oraz usługi wypożyczania przyrządów
...................... 75
20
Wsparcie produktu
............................................................ 75
-5-
1
Aplikacje
Przyrząd pomiarowo - testuj ący PROFiTEST 0100S-II pozwala na szybkie,
efektywne sprawdzenie zabezpiecze ń, zgodnie z wymogami norm VDE
0100 (Niemcy), OVE-EN 1 (Austria), SEV 3569 (Szwajcaria) jak równie ż z
zachowaniem zgodności z regulacjami obowiązującymi w innych krajach.
Przyrząd wyposa żony jest w mikroprocesor, dzi ęki któremu obs ługa i
przeprowadzanie pomiarów są bardzo proste.
Przyrząd zosta ł wykonany zgodnie z zaleceniami norm IEC 61557/EN
61577/VDE 0413.
Część 1: Ogólne wymagania.
Część 2: Testery rezystancji.
Cześć 3: Testery impedancji pętli.
Część 4: Instrumenty pomiarowe
do mierzenia rezystancji na
doprowadzeniach uziemienia, doprowadzeniach przewodów
ochronnych i ekwipotencjalnych.
Część 5: Testery rezystancji uziemienia.
Część 6: Instrumenty do testowania poprawno
ści funkcjonowania
zabezpieczeń różnicowo - prądowych i efektywności ochrony w
systemach TT i TN
Część 7: Testery kolejności faz.
Głównym przeznaczeniem przyrządu są testy i pomiary związane z:
• Regulacją i nastawami systemów zasilania.
• Uruchomieniem systemów zasilania.
• Testami okresowymi.
• Rozwiązywaniem problemów z zasilaniem.
Przyrząd umo żliwia pomiar wszystkich warto
ści wymaganych do
sporządzenia protokołów pomiarowych (np. ZVEH).
Zakres zastosowanie PRO FiTEST 0100S-II mo że by ć łatwo rozszerzony
przez dołączenie opcjonalnego modułu PSI, który zawiera drukarkę, pamięć
i zintegrowany interfejs umożliwiający współpracę z komputerem PC.
-6-
Wszystkie zmierzone wielkości mogą być archiwizowane w postaci wydruku
raportu z przeprowadz onego testu, który mo
że by ć sporz ądzony
bezpośrednio lub z wykorzystaniem kom putera PC. Jest to bardzo wa żne,
gdy konieczne jest sporz
ądzenie dokumentacji technicznej
uwiarygodniającej jakość produktu.
Zakres aplikacji PROFiTEST 0100S-II pokrywa wszystkie systemy zasilania
prądem przemiennym jedno i trójfazowym o nominalnym napi
ęciu 230V
(240V, je śli parametr „English/UK-parameter” zosta ł wybrany w czasie
nastaw) / 400V (300V/500V) i częstotliwości 162/3 / 50 / 60 / 200 / 400Hz.
Przy pomocy PRO FiTEST 0100S-II mo żna zmierzyć następujące wielkości
oraz przeprowadzić następujące testy systemów zasilania:
• Napięcie.
• Częstotliwość.
• Kolejność faz.
• Impedancję pętli zwarcia.
• Impedancję linii.
• Skuteczność zadziałania ochrony przeciwporażeniowej.
• Rezystancję uziemienia.
• Potencjał elektrody uziemienia.
• Rezystancję izolacji powierzchni stojących.
• Rezystancję izolacji.
• Rezystancję upływu uziemienia.
• Rezystancję niskoomową.
• Prąd upływu przy pomocy cęg pomiarowych.
• Długość kabli.
Dopuszczenia
2
Zalecenia dotyczące bezpieczeństwa
użytkowania.
Elektroniczny przyrz ąd testowo - pomiarowy PRO
FiTEST 0100S-II
wytwarzany jest i testowany zgodnie z normami IEC 61010-1/EN 610101/VDE 0411-1. U żytkowany zgodnie ze swym przeznaczeniem, gwarantuje
bezpieczeństwo zarówno operatora, jak i własną, bezawaryjną pracę.
Przed wysłaniem przyrządu do serwisu z podejrzeniem uszkodzenia,
należy uważnie prześledzić zalecenia dotyczące przeprowadzanego
testu czy pomiaru oraz upewnić się, że nie jest popełniany żaden błąd.
Instrukcja użytkowania musi być dostępna dla każdego z
użytkowników.
Testy mogą być przeprowadzone wyłącznie pod nadzorem
wykwalifikowanego elektryka. Osoba przeprowadzająca test musi być
poinstruowana odnośnie odpowiedniości i sposobu przeprowadzenia
testów.
Należy zachowa ć szczególn ą ostro żność pod łączając z łącza i sondy
pomiarowe, np. gdy sonda pomiarowa do łączana jest do gniazda sieci.
Niebezpieczeństwo pora żenia mo że pojawi ć si ę na przyk ład przy silnym
pociągnięciu za kabel, co mo że spowodować, że złącze testowe lub sonda
testowa oderwie się.
Przyrządu nie wolno używać, gdy:
• Brak jest pokrywy pojemnika baterii.
• Widoczne jest zewnętrzne uszkodzenie mechaniczne.
• Kabel połączeniowy lub adapter pomiarowy zostały uszkodzone.
• Istnieją wątpliwości co do poprawności funkcjonowania.
• Został bardzo mocno ściśnięty w czasie transportu
• Przechowywany był przez d łuższy czas w bardzo z łych warunkach (na
przykład wilgoć, kurz, za wysokie lub za niskie temperatury).
Znaczenie symboli umieszczonych na przyrządzie.
Ostrzeżenie wskazujące niebezpieczny punkt (Uwaga: należy
zapoznać się z dokumentacją)
Urządzenie II klasy ochrony
Złącze ładowarki akumulatorów NA 0100S (9V DC)
Wyłączenia odpowiedzialności.
Podczas pomiarów systemów z wy łącznikami różnicowo-prądowymi, może
nastąpić wy łączenie zasilania. W testowanym systemie mo że by ć obecny
prąd up ływu, który w po łączeniu z pr ądem generowanym przez przyrz ąd,
może doprowadzić do zadziałania zabezpieczenia. Komputer PC zasilany z
testowanego systemu, b ędzie wi ęc w konsekwencji pomiaru wy łączony.
Może to skutkowa ć utrat ą danych. W zwi ązku z tym, przed przeprowadzeniem testów, należy upewnić się, że dane zostały zapisane a komputery
PC s ą wy łączone. Producent przyrz ądu nie bierze na siebie jakiejkolwiek
odpowiedzialności za bezpo
średnie lub po
średnie uszkodzenie
wyposażenia, komputerów, urz ądzeń peryferyjnych lub baz danych
powstałe podczas przeprowadzania testów.
Składowanie danych
Wyniki pomiarów mog ą by ć bezpiecznie przechowywane w pami ęci RAM
opcjonalnego modu łu PSI do łączonego do przyrz ądu (PRO FiTEST®PSI),
jeśli baterie zasilaj ące modu ł są sprawne. Zalecana jest regularna
transmisja danych do komputera PC i zapisywanie ich na dysku, w celu
zabezpieczenia się przed ich utrat ą. Producent nie bierze na siebie żadnej
odpowiedzialności za utrat ę danych. Do zarz ądzania i przetwarzania
danych zalecane jest następujące oprogramowanie:
• PS3 (dokumentacja, zarz
ądzanie, generowanie raportów oraz
monitorowanie terminów).
• PC.doc – Word (raporty i generowanie list).
• PC.doc – Access (zarządzanie danymi testów).
-7-
3
Pierwsze uruchomienie
3.1
Instalacja lub wymiana baterii
Uwaga!
Przed otwarciem pojemnika baterii, nale ży od łączyć wszystkie
złącza przyrządu od mierzonego obwodu!
3.2
Wybór języka, funkcji podstawowych oraz
podfunkcji nastaw
UL-N
Do zasilania PRO FiTEST 0100S-II wymagane jest 6 sztuk baterii typu IEC
LR6, o napi ęciu 1,5V. Powinny by ć używane wyłącznie baterie alkaliczno manganowe. U żywanie baterii cynkowo-w ęglowych nie jest wskazane ze
względu na bardzo krótki okres ich działania.
Do zasilania mog ą być również używane akumulatory NiCd lub
NiMH. Patrz rozdzia ł 17.2 na stronie 69 zawieraj ący informacje
na temat ładowania akumulatorów oraz ładowarki.
Zawsze wymieniaj ca ły komplet baterii. Przy wymianie zwró ć uwag ę na
właściwe ich rozmieszczenie:
• Odkręcić śrubę na pokrywie baterii (28) i usunąć pokrywę.
• Wyjąć zasobnik baterii (27) wraz z ta śmą i włożyć 6 baterii alkalicznych
1,5V w kierunkach zgodnych z symbolami na zasobniku.
• Włożyć zasobnik baterii wraz z bateriami do wn ęki (tasiemka musi by ć
umieszczona pod zasobnikiem). Zasobnik posiada ograniczenia
mechaniczne i może być włożony wyłącznie we właściwym kierunku.
• Założyć pokrywę i dokręcić śrubę.
Uwaga!
Przyrząd może być używany wyłącznie z bezpiecznie zamkniętą
pokrywą baterii.
-8-
Dostępne j ęzyki menu mo żna
wybrać przez naci
śnięcie
klawisza Menu (4).
Jeśli wybrano parametr „Englis
h/UK-parameter”, nast ępujące zmiany
zostaną wprowadzone do nastaw przyrządu:
• Napięcie nominalne 240V zamiast 230V.
• Test zabezpiecze ń ró żnicowo - pr ądowych przeprowadzany przez 2
sekundy przy pomocy pr ądu o warto ści 50% pr ądu zadzia łania
zabezpieczenia.
• Brak automatycznej zmiany pr zewodu fazowego na neutralny w
przypadku, gdy wyprowadzenia złącza nie zostały poprawnie dołączone
Przez naci śnięcie klawisza Menu (4), mo
żna okre ślić jakie funkcje
przyrządu maj ą by ć dost ępne po za łączeniu zasilania: czy ma by
ć
załączona podstawowa funkcja wybrana przy pomocy prze
łącznika
obrotowego, czy ostatnio realizowana funkcja pomiarowa.
3.3
Test baterii
UL-N
Funkcje podstawowe wybierane s ą automatycznie poprzez
przełącznik rodzaju funkcji (9). Je śli urz ądzenie jest w trybie
testu własnego, musi on zostać zakończony.
Podświetlenie ekranu.
Oświetlenie wy świetlacza mo że by ć wy łączone przez naci śnięcie klawisza
Menu (4). Wydłuża to czas funkcjonowania baterii.
Czas załączenia.
Czas, po którym przyrząd jest automatycznie wyłączany, może być wybrany
przy pomocy klawisza Menu (4).
Baterie lub akumulatory s ą testowane w warunkach obci ążenia.
Z tego powodu, po naci śnięciu klawisza Start (3 lub 18),
kontrolki NETZ/MAINS, U L/RL, i FI/RCD na krótko za świecają
się.
Nastawa czasu załączenia znacząco wpływa na czas funkcjonowania
baterii.
-9-
Jeśli napi ęcie baterii spada
poniżej dopuszczalnej wartości, po
prawej stronie wy
świetlacza
ukazuje si ę symbol, jak obok.
Uwaga: je śli baterie zosta
ły
całkowicie roz ładowane przyrz ąd
nie dzia ła i w zwi ązku z tym na
wyświetlaczu nie ukaże się żaden symbol.
3.4
Ładowanie akumulatorów
Uwaga!
Do ładowania akumulatorów u żywaj wy łącznie ładowarki NA
0100S o nominalnym napi ęciu wyj ściowym 9V DC, która
zapewnia bezpiecze ństwo u żytkownika i przyrz ądu. Przed
dołączeniem ładowarki do złącza ładowarki upewnij się, że:
• W zasobniku baterii zosta ły umieszczone akumulatory a nie
standardowe baterie!
• Wszystkie z łącza przyrz ądu zosta ły od łączone od obwodu
mierzonego.
Dołączyć ładowarkę akumulatorów NA 0100S do z
łącza ładowarki
umieszczonego na dolnej części obudowy, przy pomocy złącza jack 3,5mm.
Ustawić przełącznik napięć na ładowarce NA 0100S na wartość 9V.
Ładowanie rozpoczyna się przy pomocy tej samej procedury, która używana
jest do testu baterii. In strument wykrywa obecno ść ładowarki i inicjuje
proces ładowania akumulatorów.
Rozładowane akumulatory (wy świetlane < 6V) wymagaj ą oko ło 4 godzin
ładowania do uzyskania pe łnej sprawno ści. Przyrz ąd nie mo że by ć
załączony, je śli akumulatory s ą ca łkowicie roz ładowane. W takim
przypadku, nale ży pozostawi ć go z do łączoną z do łączoną ładowarką na
około 30 minut.
- 10 -
3.5
Aktualizacja oprogramowania, zarządzanie danymi
raportów
Jeśli wymagana jest aktualizac ja oprogramowania przyrz ądu, mo że to
zostać zrobione przy pomocy programu WinP rofi dla komputera PC. Zbiór
danych z po żądaną wersją oprogramowania jest przesy łany przez interfejs
szeregowy. Poprzednio zainstalowane oprogramowanie jest nadpisywane.
WinProfi zawiera funkcje wymagane do komunikacji pomi ędzy
PROFiTEST®0100S-II i komputerem PC. Opis programu jest
dołączony do programu w postaci wy
świetlanego zbioru
pomocy, dostępnego z menu WinProfi.
Ekran programu WinProfi
A Instalacja i uruchomienie programu WinProfi w
komputerze PC.
⇒ Zainstalować program na komputerze PC. W tym celu nale ży w łożyć
dostarczoną płytę CD do nap ędu CD, oznaczonego na przyk ład „ E”:.
Uruchomić program E:\GMCDEMO.EXE.
⇒ Kliknąć na symbolu kuli ziemskiej
⇒ Postępować zgodnie z instrukcjami pojawiającymi się na ekranie.
Wyświetlanie lub wydruk tekstu pliku pomocy.
Tekst pomocy dostarczony wraz z WinProfi zawiera informacje, które nie s ą
dołączone do tej instrukcji użytkownika.
Po zainstalowaniu skrót do uruchom ienia programu umieszczany jest w
menu Start systemu Windows.
⇒ Połączyć komputer PC i PRO FiTEST®0100S-II u żywając adaptera
interfejsu IrDA 0100S lub konwertera IrDA-USB.
⇒ Uruchomić WinProfi.
⇒ Załączyć przyrząd przez naciśnięcie klawisza Menu.
⇒ Ustawić czas za łączenia PRO FiTEST®0100S-II na 90 sekund, aby
zapewnić wystarczaj ącą ilo ść czasu na dokonanie nastaw programu
WinProfi, zanim instrument automatycznie wy łączy si ę (patrz rozdzia ł
3.2).
- 11 -
B Przygotowanie do uaktualnienia oprogramowania lub
transmisji danych.
•
C Aktualizacja oprogramowania przyrządu.
Odszukać interfejs, do którego pod łączony jest PRO FiTEST®0100S-II.
•
Komputer PC: wybrać funkcję Update All z menu Update. Postępować
zgodnie z instrukcjami pojawiającymi się na ekranie.
W zależności od komputera PC, transmisja może zająć od 1 do 2 minut.
Zawsze nale ży uruchamia ć tę funkcj ę jako pierwsz ą, przed
przeprowadzeniem aktualizacji l ub zmian formularzy raportów.
Po jej uruchomieniu, WinProfi ładuje zbiory przeznaczone dla
dołączonego przyrz ądu. W zwi ązku z faktem, że WinProfi jest
przeznaczony do pracy z wieloma ró żnymi typami urz ądzeń,
błędna identyfikacja mo że by ć przyczyn ą za ładowania z łych
formularzy raportów lub udostępnienia niewłaściwych opcji.
•
Zapytanie o informacje na temat aktualnej wersji oprogramowania.
- 12 -
Kontrolka NETZ/MAINS instrumentu PROFiTEST®0100S-II świeci się na
zielono sygnalizując gotowość przyrządu do odbierania danych. Jeśli
komputer PC i instrument są właściwie zsynchronizowane, ta sama
kontrolka świeci się na żółto. Podczas sekwencji programowania, kontrolki
UL/RL oraz FI/RCD świecą się na czerwono a kontrolka NETS/MAINS
migocze w kolorze żółtym. Po zakończeniu transmisji danych, kontrolka
NETZ/MAINS na krótko zaświeca się na zielono a później wszystkie
kontrolki wyłączają się.
Uwaga!
Podczas aktualizacji oprogramowania, przyrz ądu nie wolno
wyłączać, ani też przerywać połączenie z komputerem PC!
D Zarządzanie danymi raportów.
•
Edycja lub transmisja szablonów
Opisane ni żej funkcje mog ą by ć realizowane wy łącznie z modu łem PSI,
jako że wyniki pomiarów oraz testów mog ą być przechowywane wy łącznie
w pamięci tego modułu.
⇒ Dołączyć modu ł PSI do komputera PC
przy pomocy kabla Z3241
(moduł PSI nie musi być połączony z instrumentem testowym).
•
Wysyłanie lub odbiór danych
•
Drukowanie danych
- 13 -
4 Skrócona instrukcja „szybkiego startu”.
Przeprowadzenie pomiarów i testów przy pomocy PRO FiTEST®0100S-II
jest szybkie i łatwe. Zintegrowane teksty pomocy wy świetlane dla niemal że
każdej opcji menu i skrócona instrukcja s ą wystarczaj ące do wykonania
większości pomiarów. Nie mniej jednak, u żytkownik powinien zapozna ć się
z pe łną instrukcj ą i opisem funkcji,
które umieszczono w nast ępnych
rozdziałach.
Terminologia.
Funkcje
podstawowe
Podfunkcje
Funkcje podstawowe wybierane s
ą przy pomocy
przełącznika rodzaju funkcji (9). Funkcja podstawowa
wyświetlana jest jako pierwsza linia w oknie menu i jest
wybierana automatycznie, zgodnie z pozycj
ą
przełącznika rodzaju funkcji.
Funkcje, które s ą podrz ędne w stosunku do funkcji
podstawowej, wy świetlanej w oknie menu. Podfunkcje
wybierane są przy pomocy żółtego klawisza Menu (4) i
są kolejno podświetlane przy pomocy symbolu strzałki.
Pomiary mogą być przeprowadzane w sposób opisany ni żej, dla wszystkich
funkcji pomiarowych:
Wybór funkcji podstawowej przy pomocy przełącznika rodzaju
funkcji (9).
⇒ Przekręcić przełącznik rodzaju funkcji w pożądaną funkcję podstawową.
Dołączenie przyrządu do obwodu mierzonego.
⇒ Dołączyć złącza testowe (14) za pomocą dostarczonych wtyków (13) do
głównych doprowadze ń lub po łączyć przyrz ąd bezpo średnio z 2kontaktowym adapterem pomiarowym (12).
- 14 -
2-kontaktowy adapter pomiarowy jest wymagany do pomiaru RLO i RISO.
Niżej opisano sposób w jaki na wy świetlaczu LCD(1), po wybraniu funkcji
podstawowej lub podfunkcji, naciskaj ąc klawisz I ∆N/i (2 lub 18), mo żna
wyświetlić odpowiedni schemat do łączenia przyrz ądu do mierzonego
obwodu.
Wybór funkcji podstawowej lub podfunkcji przy pomocy
klawisza Menu (4)
Kiedy klawisz Menu jest naci skany, instrument jest za łączany. Funkcje
podstawowe i odpowiadające im podfunkcje są wyświetlane w menu:
UL-N
UL-PE
I∆N
I∆N
10mA
30mA
Naciskać klawisz Menu (4) do momentu, aż strzałka wskaże pożądaną
funkcję.
Tekst pomocy mo że by ć wy świetlany dla jakiekolwiek wybranej funkcji, po
naciśnięciu klawisza I ∆N/i (2 lub 18). Wybór funkcji i podfunkcji nie jest
potrzebny, jeśli funkcja podstawowa i podfunkcja zosta ły skonfigurowane w
sposób, jak opisano.
Uruchomienie pomiarów przy pomocy klawisza Start (3 lub 17) i
odczyt zmierzonych wartości.
W celu przeprowadzenie testów zabezpiecze ń ró żnicowo-prądowych,
naciśnij klawisz I∆N/i (2 lub 18), gdy przyrząd jest załączony.
- 15 -
5
Przygotowanie do pomiarów
5.1
Podłączenie przyrządu
Dla systemów zasilania z kontaktem uziemienia, należy dołączyć instrument
przy pomocy z łącza testowego (14) i do łącz wtyki (13) do sieci. Napi ęcie
pomiędzy przewodem fazowym L a przewodem ochronnym PE nie mo że
przekraczać 253V! Przyrz ąd wykrywa pozycj ę przewodu fazowego L i
neutralnego N, i automatyczn ie odwraca polaryzacj ę, je śli to konieczne.
Polaryzacja nie jest odwra cana przy przeprowadzaniu nast ępujących
pomiarów:
• Pomiar napięcia i pozycji przełącznika UL-PE.
• Pomiar rezystancji izolacji.
• Pomiar rezystancji niskoomowej.
• Testowanie kolejności faz.
Nie jest ona zmieniana równie ż wtedy, gdy wybrano parametr „English/UKparameters” podczas wprowadzania nastaw. Pozycja przewodu fazowego L
oraz przewodu neutralnego N s ą identyfikowane na wtyku przy łączeniowym
(13). Je śli pomiary przeprowadzane s ą dla doprowadze ń 3-fazowych, w
szafce dystrybucyjnej lub na doprowadzeniach sta łych, adapter pomiarowy
(2 kontaktowy)(12) musi by ć zamocowany do wtyku testowego(14)(patrz
również tabela 16.1). Po łączenie jest ustanawiane przy pomocy sond
testowych: jednej na PE lub N i drugi
ej na L. 2-kontaktowy adapter
pomiarowy musi być rozszerzony do 3 kontaktów przy pomocy do łączonego
kabla pomiarowego dla zapewnienia odpowiednich warunków do testu
kolejności faz. Pomiary przy pomocy adapter a (2 kontaktowego)(12) nie s ą
możliwe z prze łącznikiem funkcji (9) ustawionym w pozycji U L-N lub Z I.
Pomiary mogą być przeprowadzone wy łącznie w pozycji prze łącznika U L-PE
oraz ZLOOP.
Napięcie kontaktów (podczas przeprowadzania testu zabezpiecze
ń
różnicowo-prądowych), rezystancja uziemienia – mog ą by ć a potencja ł
elektrody uziemienia, rezystancja powierzchni stoj
ących, napi ęcie
probiercze oraz skuteczno ść zabezpiecze ń ró żnicowo-prądowych w
- 16 -
systemach IT - musz ą by ć, mierzone przy pomocy sondy probierczej.
Sonda jest podłączona do gniazda (20) przyrz ądu przy pomocy os łoniętego
przed dotykiem złącza o średnicy 4 mm.
5.2
Nastawy automatyczne, monitorowanie napięcia
mierzonego, wyłączenie zasilania
PROFiTEST®0100S-II automatycznie ustawia wszystkie warunki pracy,
które oprogramowanie mo że okre ślić samodzielnie. Przeprowadzany jest
pomiar napi ęcia oraz cz ęstotliwości. Je śli zmierzone warto ści le żą w
zakresie nominalnym, pokazuj ą si ę one na polu wy świetlacza LCD. Je śli
nie, wyświetlane jest dominujące napięcie (U) i częstotliwość (f), zamiast U N
i fN. Zmiany napięcia linii nie mają wpływu a wyświetlane rezultaty pomiaru.
Napięcie kontaktów indukowane przez pr ąd testowy, jest monitorowane dla
każdej sekwencji pomiarowej. Je śli napięcie kontaktów przekracza warto ść
graniczną, tzn. 25V lub 50V, pomiar jest
przerywany. Kontrolka UL (7)
zaświeca się na czerwono.
W przypadku, gdy w czasie pomiaru napi ęcie baterii zasilaj ącej spadnie
poniżej dopuszczalnej granicy, pomiar
zostanie przerwany a przyrz ąd
wyłączony. Wznowienie pomiaru b ędzie mo żliwe dopiero po wymianie
baterii. Pomiar jest automatycznie przerywany lub mierzona sekwencja
pomiarowa jest blokowana (za wyj ątkiem pomiaru napi ęcia oraz testu
kolejności faz) w przypadku, gdy:
• Pojawienia si ę nie dozwolonego napi ęcia (<60V,>253V/>300V/>440V
lub >550V) w czasie testu, które wymaga pomiaru napięcia.
• Interferencji napi ęcia podczas pomiaru rezystancji izolacji lub pomiaru
niskie rezystancji.
• Przegrzania instrumentu.
Przyrząd mo że przegrza ć si ę po oko ło 500 sekwencjach pomiarowych
trwających przez 5 sekund ka żda, gdy prze łącznik wyboru funkcji (9) jest
ustawiony w pozycji ZLOOP lub ZI.
Przy próbie uruchomienia se kwencji pomiarowej, na wy świetlaczu LCD (1)
pojawi się właściwy komunikat.
Przyrząd wyłącza się automatycznie po zako ńczeniu sekwencji pomiarowej
i po up ływie ustawionego czasu. Odmierzanie czasu za łączenia, zgodnie z
nastawą w menu, jest wznawiane po naci śnięciu dowolnego klawisza lub
zmianie położenia przełącznika wyboru rodzaju funkcji. Przyrz ąd pozostaje
dodatkowo załączony przez oko ło 75 sekund w stosunku do nastawionego
czasu, dla pomiarów przeprowadzanych z narastaj ącym pr ądem upływu w
systemach z niektórymi rodzajami zabezpiecze ń ró żnicowo - pr ądowych.
Przyrząd nie posiada wyłącznika i zawsze wyłącza się samoczynnie!
5.3
Testowanie poprawności połączenia z uziemieniem
Ze względu na pomiary zabezpieczeń, konieczne jest testowanie potencja łu
przewodu ochronnego. B łędy wykrywane s ą przez przyrz ąd, który
sygnalizuje je w następujący sposób:
• Niedozwolone napięcie linii (<60V lub >253V).
Kontrolka NETZ/MAINS(6) migocze na czerwono a sekwencja pomiarowa jest blokowana
Przewód ochronny nie podłączony lub potencjał w stosunku do
uziemienia ≥100V dla częstotliwości f >45Hz.
Kontrolka PE(5) świeci się na czerwono, kiedy następuje kontakt z
powierzchnią przewodzącą (19).
Pomiar nie jest blokowany, gdy kontrolka świeci się. Kontrolka nie
zaświeca się, gdy nie jest realizowana żadna związana z nią funkcja,
gdy instrument jest załączony a przełącznik wyboru funkcji(9) jest w
pozycji UL-N lub ZI (patrz funkcje kontrolek na stronie 66).
Gdy przyrz ąd jest wy łączony a prze łącznik wyboru rodzaju
funkcji jest w pozycji U L-N lub Z I, czerwona kontrolka PE mo że
się świecić, gdy przeprowadzany jest kontakt z powierzchni ą
przewodzącą (19) i gdy terminal oznaczony jako N w gnie ździe
jest dołączany to przewodu fazowego.
Wyświetlanie oraz pamięć mierzonych wartości.
Na wyświetlaczu LCD(1) wyświetlane są:
• Mierzone warto ści wraz z oznaczeniami ( skrótami, symbolami) oraz
mierzone jednostki.
• Wybrana funkcja pomiarowa.
• Napięcie nominalne.
• Nominalna częstotliwość.
• Komunikaty o błędach.
Mierzone warto ści dla automatycznych sekwencji pomiarowych s
ą
zapamiętywane i wy świetlane jako warto ści numeryczne, do momentu
rozpoczęcia nast ępnej sekwencji pomiarowej lub do momentu
automatycznego wy łączenia. Je śli zakres mierzonych warto
ści jest
przekroczony, wy świetlana jest górna warto ść poprzedzana znakiem „>”
(więcej niż), który oznacza przekroczenie zakresu pomiarowego.
5.4
•
•
•
Przewód neutralny N nie podłączony:
Kontrolka NETZ/MAINS(6) migocze na zielono (patrz funkcje kontrolek
opisane na stronie 66)
Jeden z dwóch kontaktów ochronnych nie jest podłączony:
Testowanie tego warunku przeprowadzane jest automatycznie dla
funkcji FI, ZI, ZLOOP i RE. Wysoka rezystancja jednego z kontaktów
doprowadza do wyświetlenia następującego komunikatu:
− Wyświetlana jest połowa spodziewanego napięcia linii.
− Pojawia si ę znak „STOP” i nast
ępujący komunikat: „Earthing
resistance too high or defective fuse” (rezystancja uziemienia zbyt
wysoka lub uszkodzony bezpiecznik).
Uwaga!
Zamiana przewodów N i PE w systemie bez zabezpiecze
ń
różnicowo - pr ądowych nie mo że by ć wykryta i nie jest
wskazywana przez przyrz ąd. Je śli zabezpieczenia te s
ą
zainstalowane, to podczas pomiaru Z I, gdy przewody PE i N s ą
zamienione, zadziała zabezpieczenie.
- 17 -
5.5
Funkcja pomocy
Właściwy schemat obwodu oraz tekst pomocy mog ą by ć wy świetlone na
polu odczytowym LCD(1) dla każdej funkcji podstawowej i podfunkcji, po jej
wybraniu w odpowiednim menu.
6
Pomiar napięcia przemiennego
6.1
Pomiar napięcia pomiędzy L i N (UL-N)
Nastawa
świetlić
Nacisnąć klawisz I ∆N/i (2 lub 18) jednokrotnie, aby wy
schemat obwodu. Nacisn ąć ten sam klawisz ponownie, aby
przełączyć się pomiędzy schematem a opisem funkcji.
Nacisnąć klawisz Menu(4) a opuścić funkcję pomocy.
Dla funkcji pomiarowej U L-N pomiary nie mog ą być wykonywane
przy użyciu 2-kontaktowego adaptera pomiarowego (12)!
- 18 -
6.2 Pomiar napięcia pomiędzy L i PE, N i PE oraz
pomiędzy L i N
Nastawa
Wyświetlacz jest przełączany w tryb wy świetlania dwóch innych mierzonych
napięć przez naciśnięcie klawisza I ∆N/i. Poprzednio wyświetlany wynik może
być odtworzony po naciśnięciu klawisza START.
- 19 -
6.3
Pomiar napięcia pomiędzy sondą a przewodem PE
(US-PE).
Nastawy
- 20 -
6.4 Pomiar prądu z użyciem cęg pomiarowych.
Prądy up ływu i wyrównawcze o warto ści do 1A oraz pr ąd p łynący w
przewodzie o warto ści do 150A, mog ą by ć zmierzone za pomoc ą
specjalnego transformatora pomiaro wego typu CLIP 0100C w formie c ęg
zakładanych na przewód. Cęgi dołącza się do gniazda ładowania (35).
Jeśli c ęgi pomiarowe nie zostan ą pod łączone, po wybraniu funkcji
pomiarowej I L lub I AMP, pojawi si ę komunikat „use current clip” (u żyj c ęg
pomiarowych).
Nastawy
Uwaga!
Niebezpieczeństwo porażenia!
Używać wy łącznie oryginalnych c ęg - transformatorów pr ądu.
Inne cęgi mogą nie by ć obciążone po stronie wtórnej i w takim
przypadku mo że pojawi ć si ę niebezpiecznie wysokie napi ęcie
zagrażające użytkownikowi.
Maksymalne dozwolone napi ęcie jest równe nominalnemu napi ęciu c ęg
pomiarowych. Nale ży pami ętać, aby podczas odczytu zmierzonej warto ści
uwzględnić dodatkowy błąd wprowadzany przez transformator.
Uwaga!
Nie wolno pod jakimkolwiek pozorem do
łączać do gniazda
ładowarki akcesoriów nie rekomendowanych przez GOSSENMETRAWATT! Pos ługiwanie si ę nieautoryzowanym osprz ętem
może spowodowa ć zarówno uszkodzenie przyrz ądu jak i
stwarzać zagrożenie dla operatora.
Funkcje pomiarowe nie zwi ązane z pomiarami przy pomocy c ęg zostaj ą
zablokowane, je śli do łączone s ą cęgi lub ładowarka akumulatorów. Je śli
użytkownik wykona prób ę aktywacji innych funkcji, pojawi si ę komunikat
„remove adapter”. Żadne testy nie s ą wykonywane. Po tym jak c
ęgi
pomiarowe lub ładowarka akumulatorów zostan ą od łączone, wy świetlany
komunikat zniknie automatycznie dla funkcji pomiarowych ci ągłych (np.
pomiar napi ęcia). Dla innych funkcji komuni kat zniknie, gdy tylko pomiar
zostanie rozpoczęty lub zostanie zmieniona funkcja pomiarowa.
Pozycja prze łącznika umieszczonego na c ęgach powinna odpowiadać mierzonej warto ści: IL (0..1A)
lub IAMP (10..150A)!
- 21 -
6.5 Adapter Z541A do pomiaru wilgotności i
temperatury.
Zakres aplikacji przyrządu jest znacząco poszerzany przy pomocy adaptera
do pomiaru wilgotno ści i temperatury. Aby aktywowa ć funkcj ę pomiaru
Temp/H.Rel należy wybrać ostatnią pozycję menu, gdy prze łącznik wyboru
rodzaju funkcji ustawiony jest w pozycji UL-PE.
Jeśli adapter jest do
łączony, zostan ą wy świetlone temperatura
pomieszczenia i wilgotno ść względna. W linii statusu na wy świetlaczu LCD
pojawi się komunikat „Z541A-OK”.
W celu zako ńczenia funkcji pomiaru wilgotno ści i temperatury, nale ży
nacisnąć i przytrzymaj klawisz Menu przez około 1 sekundę lub wybrać inną
funkcję pomiarową przy pomocy przełącznika wyboru rodzaju funkcji.
Dla funkcji tej nie jest dost ępny podr ęczny opis wy świetlany na LCD.
Temperatura jest wskazywana w °C. Po nawi ązaniu komunikacji z Z541A i
przez czas jego za łączenia, PROFITEST 0100S-II blokuje wymian ę danych
z modu łami PSI i IrDA. W celu jej przywrócenia poczekaj a ż PROFITEST
0100S-II wyłączy się i załącz go ponownie.
Komunikaty o błędach pojawiające się na wyświetlaczu LCD.
Komunikat o b łędzie „Z541A-?????” mo że by ć spowodowany przez
następujące sytuacje:
- Długotrwałym wystawieniem na działanie światła słonecznego,
- Rozładowane baterie w adapterze Z541A,
- Niewłaściwie osadzony lub uszkodzony adapter.
Aby zapobiec niepo
żądanemu uruchomieniu (ze wzgl
ędu na
promieniowanie podczerwone), adapt er Z541A nie powinien by
ć
wystawiany na dzia łanie intensywnego światła słonecznego (ze względu na
czas życia baterii).
- 22 -
Połączenia
Adapter do pomiaru wilgotności i temperatury
Interfejs wykorzystujący
podczerwień
7
Testowanie wyłączników różnicowo prądowych.
Na test wyłączników różnicowo - prądowych składają się:
• Kontrola wizualna.
• Test.
• Pomiary.
PROFiTEST 0100S-II u żywany jest do testowania i pomiarów. Pomiary
mogą by ć przeprowadzone zarówno z jak i bez sondy pomiarowej. Sonda
wymagana jest do pomiarów zasilania systemów IT.
Pomiary z sond ą wymagają, aby potencja ł sondy oraz potencja ł uziemienia
były takie same. Oznacza to, że sonda musi zosta ć umieszczona poza
obszarem rezystancji elektrody uziemienia (RE) wy łącznika ró żnicowo –
prądowego.
Odległość pomi ędzy elektrod ą uziemienia i sond ą powinna wynosi ć, co
najmniej 20 metrów. Sonda do łączana jest za pomoc ą przewodu o d ługości
4 metrów ze z łączem ochronnym. W wi ększości przypadków mo żliwe jest
przeprowadzenie pomiarów bez sondy.
Uwaga!
Sonda po pod łączeniu staje si ę częścią obwodu pomiarowego i
może przewodzić prąd do 3,5mA, co jest zgodne z zaleceniami
normy VDE0413.
Test nieobecno ści napi ęcia na sondzie mo że by ć przeprowadzony przy
pomocy funkcji UPROBE. Patrz rozdział 6.3 na stronie 20.
7.1 Pomiar napięcia kontaktów (z odniesieniem do nominalnego prądu
awaryjnego) przy 1/3 nominalnego prądu awaryjnego oraz test
wyłączenia przy nominalnym prądzie awaryjnym.
Nastawy
Metoda pomiaru
Zgodnie z zaleceniami normy DIN VDE0100 musz
ą by ć zachowane
następujące warunki:
• Napięcie kontaktów wyst ępujące przy nominalnym pr ądzie awaryjnym
nie może przekraczać maksymalnej dopuszczalnej dla danego systemu
wartości.
• Załączenie wyłącznika różnicowo – pr ądowego musi nast ąpić w czasie
do 400ms (1000ms dla wy łączników specjalnych) przy nominalnym
prądzie awaryjnego.
Do pomiaru u żywany jest pr ąd o warto ści 1/3 nominalnego pr ądu
awaryjnego określonego dla napięcia kontaktów U I∆N, które pojawia się przy
jego przep ływie. Metoda nie powoduje zadzia
łania zabezpieczenia
różnicowo – pr ądowego i jest bardzo
korzystna, poniewa ż napi ęcie
kontaktów mo że by ć zmierzone szybko i łatwo w jakimkolwiek gnie ździe
elektrycznym.
Zazwyczaj nie jest potrzebne u życie kompleksowej metody pomiarowej
zawierającej testowanie zabezpieczenia ró żnicowo - pr ądowego w danym
punkcie i uzasadnienie, że wszystkie komponenty systemu wymagaj ące
ochrony są właściwie podłączone poprzez niskiej rezystancji przewód PE do
punktu pomiarowego.
- 23 -
Napięcie kontaktów U I∆N i obliczona rezystancja uziemienia R
na wyświetlaczu LCD (1).
ukazują się
Jeśli w czasie testu wy łącznik nie zadzia ła, kontrolka FI/RCD (8) świeci się
na czerwono oraz nie jest wyświetlany czas do wyłączenia.
Wyświetlana rezystancja uziemieni a jest mierzona przy bardzo
małym nat ężeniu pr ądu i dlatego mo że by ć niedok ładna przy
bardzo niskich warto ściach rezystancji. Aby dok ładnie okre ślić
wartość rezystancji uziemienia, nale ży ustawi ć prze łącznik
rodzaju pracy w pozycji RE.
Napięcie interferencji obecne na przewodzie PE, na elektrodzie
uziemienia lub na sondzie pomiarowej (je
śli poprawnie
podłączona) nie ma wp ływu na wyniki testów. Mo
żna je
zmierzyć przy pomocy 2-kontakto wego adaptera pomiarowego
(12). Je śli wyst ępuje pr ąd wyrównawczy, to mo że by ć on
zmierzony przy u życiu c ęg pomiarowych tak, jak opisano to w
rozdziale 6.4 na stronie 21.
Zabezpieczenia ró żnicowo - pr ądowe mog ą by ć wy łączane w
czasie testu, je śli wyst ępuje du ży pr ąd wyrównawczy w
systemie lub, je śli zosta ł wybrany zbyt du ży pr ąd testowy dla
danego wyłącznika różnicowo – prądowego. W takim przypadku
pojawi się komunikat: „check test set-up”.
E
Po tym jak zostanie zmierzone napi ęcie kontaktów, przeprowadzany jest
test dla okre ślenia czy zabezpieczenie ró żnicowo – pr ądowe zadzia ła w
czasie 400ms lub 1000ms, przy nominalnym prądzie awaryjnym.
Jeśli wyłącznik różnicowo -prądowy jest załączany przy nominalnym prądzie
awaryjnym, to wy świetlane są wartości czasu do wy łączenia i rezystancja
uziemienia. Je śli wy łącznik nie zadzia ła przy nominalnym pr
ądzie
awaryjnym, kontrolka FI/RCD zaświeci się na czerwono.
Test zadziałania wymagany jest tylko dla jednego punktu pomiarowego dla
każdego wyłącznika różnicowo - prądowego.
Pomiary pr ądu kontaktów przy 30% nominalnego pr
ądu
awaryjnego normalnie nie powoduj ą zadzia łania wy łącznika
różnicowo - prądowego. Jednak czasem próg zadzia łania może
być przekroczony, jako rezultat sumy pr ądu wyrównawczego
płynącego w mierzonym obwodzie i prądu testowego.
Prąd ten mo że pojawi ć si ę na skutek po łączenia ze sob ą
komputerów np. w sieci komputerowej. W zwi ązku z tym, przed
wykonaniem pomiaru, nale ży wykona ć kopi ę baz danych i
bezpiecznie wyłączyć komputery.
Jeśli w czasie nastaw zostanie wybrany parametr „English/UK-parametrer”,
to test przeprowadzony b ędzie przy pr ądzie o warto ści 50% nominalnego
prądu awaryjnego w czasie 2 sekund, przed zadzia
łaniem wy łącznika
różnicowo - prądowego.
- 24 -
Wyświetlana rezystancja uziemieni a jest mierzona przy niskim
natężeniu pr ądu i dlatego mo że by ć niedok ładna przy bardzo
małych warto ściach. Dla dok ładnego okre ślenia rezystancji
uziemienia, należy ustawić przełącznik rodzaju pracy w pozycji
RE. Pomiary nale ży przeprowadza ć powy żej wy łącznika
różnicowo - pr ądowego aby zabezpieczy ć si ę od jego
zadziałania w przypadku pojawienia się dużego prądu.
Wartości graniczne, ciągłe napięcie kontaktów.
Dopuszczalny warto ść ci ągłego napi ęcia kontaktów wynosi U L = 50V dla
napięcia przemiennego (ustalenia mi
ędzynarodowa). Dla specjalnych
zastosowań zostały ustalone mniejsze wartości (np. przy uprawie roślin UL =
25V).
Bezpieczne wyłączenie: powy żej napi ęcia 70V przyrz ąd jest
wyłączany po up ływie 3 sekund, zgodnie z zaleceniami normy
IEC 61010.
Jeśli zmierzone przy 1/3 nominalnego prądu awaryjnego i odniesione do I∆N
napięcie kontaktów UI∆N, jest większe niż 50V (>25V), kontrolka UL/RL(7)
świeci się na czerwono.
Jeśli w czasie przeprowadzania pomiarów napi
ęcie kontaktów U I∆N
przekracza 50V (25V), to zadzia ła wy łącznik bezpiecze ństwa przyrz ądu.
Patrz notatka „bezpieczne wyłączenie” na stronie 25.
Wyświetlane jest napi ęcie kontaktów do warto ści 70V. Je śli przekroczy ono
tę wartość, to wyświetlany jest komunikat UI∆N > 70V.
Test zadziałania po pomiarze napięcia kontaktów.
⇒ Nacisnąć klawisz I ∆N (2 lub 18) przed osi ągnięciem czasu załączenia (w
przybliżeniu 30 sekund).
Jeśli wy łącznik ró żnicowo – pr ądowy zadzia ła przy nominalnym pr ądzie
awaryjnym, kontrolka NETS/MAI NS (6) migocze na czerwono (napi ęcie linii
jest od łączone) a czas do zadzia łania t A oraz rezystancja uziemienia
wyświetlane są na wyświetlaczu LCD.
- 25 -
Jeśli klawisz I ∆N (2 lub 18) jest naci śnięty ponownie, ukazuje si ę poprzedni
ekran na wyświetlaczu LCD(1) na czas około 3 sekund.
Jeśli wyłącznik różnicowo - pr ądowy nie zadzia ła przy nominalnym pr ądzie
awaryjnym, kontrolka FI/RCD (8) świeci się na czerwono.
Uwaga!
Jeśli napi ęcie kontaktów jest zbyt wysokie lub, gdy wy łącznik
różnicowo - prądowy nie zadziała, system musi by ć naprawiony
(np. rezystancja uziemienia jest zbyt wysoka, uszkodzony jest
wyłącznik różnicowo - prądowy itp.).
Dla poprawnego testu zabezpieczenia ró żnicowo - prądowego w systemach
zasilania 3-fazowego, test musi by ć przeprowadzony dla każdej z trzech faz
(L1, L2, L3).
Uwaga!
Na skutek zadzia łania wyłącznika różnicowo - pr ądowego, jeśli
w czasie testu b ędą wy łączane odbiorniki indukcyjne, w
mierzonym obwodzie mog ą si ę pojawi ć przepi ęcia. Przyrz ąd
może wówczas wy świetlić komunikat „Check the setup”
(sprawdź nastawy). W przypadku pojawienia si ę komunikatu,
przed ponownym przeprowadzeniem testu nale
ży od łączyć
wszystkie odbiorniki energii. W skrajnych przypadkach mo że
zdarzyć si ę, że jeden z bezpieczników w przyrz ądzie ulegnie
przepaleniu.
- 26 -
7.2
7.2.1
Testy specjalne dla systemów i zabezpieczeń różnicowo prądowych
Testowanie systemów i zabezpieczeń różnicowo-prądowych
przy narastającym prądzie awaryjnym
Metoda pomiaru
W celu przetestowania pracy zabezpiecze ń ró żnicowo - pr ądowych w
systemie, przyrz ąd generuje ci ągły i narastaj ący pr ąd awaryjny o warto ści
(0,3 .. 1,3) x I
łania wy łącznika ró żnicowo –
∆N. W momencie zadzia
prądowego, zapami ętane zostaj ą zmierzone warto ści napi ęcia kontaktów i
prądu, które następnie są wyświetlane.
Jedna z dwóch warto ści granicznych U L = 25V lub U L = 50V mo że by ć
wybrana do pomiarów przy pomocy narastającego prądu awaryjnego.
Nastawy
Uwaga!
Jeśli w systemie w czasie pomiaru obecny jest pr
ąd
wyrównawczy, to nakłada się on na generowany przez przyrz ąd
prąd awaryjny i wywiera wp ływ na wartość napięcia kontaktów i
prąd zadziałania. Patrz również uwaga na stronie 25.
Zgodnie z norm ą DIN VDE 0100, cz ęść 610, pr ąd narastaj ący mo że by ć
używany dla pomiarów w ocenie wy łącznika ró żnicowo – pr ądowego a
napięcie kontaktów dla nominalnego pr ądu awaryjnego I ∆N może by ć
wyliczone ze zmierzonych wartości.
7.2.2
Testowanie wyłącznika różnicowo – prądowego przy prądzie o
wartości 5 x I∆N (10mA i 30mA).
Pomiar czasu zadziałania jest przeprowadzany tutaj przy prądzie awaryjnym
o wartości 5-krotnie wyższej, niż nominalny prąd awaryjny.
Sekwencja pomiarowa.
Po tym jak sekwencja pomiaro wa zostanie uruchomiona, pr ąd testowy
generowany przez instrum ent jest w sposób ci
ągły zwi ększany,
rozpoczynając od wartości 0,3 nominalnego prądu awaryjnego, do momentu
zadziałania wy łącznika ró żnicowo - pr ądowego. Ten wzrost mo że by ć
obserwowany na poziomym wskaźniku paskowym.
Jeśli napi ęcie kontaktów osi ągnie warto ść graniczn ą (U L = 50V lub 25V)
zanim wy łącznik zadzia ła, nast ąpi bezpieczne wy łączenie przyrz ądu.
Kontrolka UL/RL (7) świeci się na czerwono.
Jeśli wy łącznik ró żnicowo - pr ądowy nie zadzia ła zanim narastaj ący pr ąd
osiągnie wartość nominalnego pr ądu awaryjnego I ∆N , Kontrolka FI/RCD (8)
zaświeci się na czerwono.
Pomiary przeprowadzane przy pomocy pr ądu o warto ści 5krotnego pr ądu nominalnego s ą wymagane dla testów
wyłączników różnicowo - prądowych podczas produkcji. Testy te
mogą by ć równie ż używane dla sprawdzenia zabezpieczenia
osobistego.
Pomiar mo że by ć rozpocz ęty dla dodatniej po łowy fali pocz ąwszy od „0°”
lub dla ujemnej po łowy począwszy od „180°”. Nie mniej jednak musz ą być
przeprowadzone oba pomiary. Czas d łuższego z testów wy łączenia ma
znaczenie decyduj ące stanowi ąc wynik pomiaru testowanego wy łącznika
różnicowo - prądowego. Obie wartości powinny być mniejsze, niż 40 ms.
- 27 -
7.2.3
Testowanie wyłączników różnicowo - prądowych przeznaczonych do pracy przy stałym pulsującym prądzie awaryjnym.
Wyłącznik ró żnicowo - pr ądowy przeznaczony do pracy przy pulsuj ącym
stałym pr ądzie awaryjnym, mo że by ć przetestowany przy pomocy ujemnej
lub dodatniej po łowy fali. Standard mówi o wy łączeniu dla pr ądu o warto ści
1,4 razy większej, niż prąd nominalny.
W czasie procesu wytwarzania pomiar wy łączników różnicowoprądowych przeprowadzany jest przy pomocy dodatniej i
ujemnej po łowy fali. Je śli obwód zasilany jest przez pr
ąd
pulsujący, przy pomocy testu mo żna upewnić się, że wyłącznik
różnicowo - prądowy nie jest nasycany tak, że nie zadziała.
* Naciskać klawisz do momentu, aż uka że si ę symbol oznaczaj ący dodatnie lub ujemne
pulsacje prądu stałego.
- 28 -
7.3
Testowanie specjalnych zabezpieczeń różnicowo – prądowych.
7.3.1 Systemy z wybranymi zabezpieczeniami różnicowo - prądowymi.
W systemach, które zawierają dwie serie połączonych ze sobą wyłączników
różnicowo – pr ądowych, u żywane s ą specjalne ich rodzaje. Nie s ą one
jednocześnie za łączane w przypadku zdarzenia lub awarii. Te specjalne
wyłączniki ró żnicowo - pr ądowe objawiaj ą si ę opó źnioną charakterystyk ą
odpowiedzi i oznaczane są symbolem S .
Metoda pomiaru
Używana jest taka sama metoda pomiaru, jak dla standardowych
wyłączników różnicowo – prądowych (patrz rozdział 7.1 na stronie 23 i 7.2.1
na stronie 26).
Jeśli u żywane s ą specjalne zabezpieczenia ró żnicowo – pr ądowe, to
rezystancja uziemienia nie może przekraczać połowy wartości właściwej dla
zabezpieczeń standardowych. Z tego powodu, przyrz
ąd dwukrotnie
wyświetla wartość zmierzonego napięcia kontaktów.
Test zadziałania
Naciskać klawisz I ∆N (2 lub 18). Wy łącznik ró żnicowo - pr ądowy jest
wyłączany. Ukazuje się symbol klepsydry, który poprzedza wyświetlenie
czasu do załączenia tA i wartości rezystancji uziemienia RE.
Specjalne wy łączniki ró żnicowo - pr ądowe maj ą opó źnioną
charakterystykę odpowiedzi. Czas reakcji wy
łącznika mo że
zostać wyd łużony (do 30 sekund) ze wzgl
ędu na ładunek
zgromadzony podczas wcze śniejszego pomiaru napi ęcia
kontaktów. Aby wyeliminowa ć wp ływ wcze śniejszego pomiaru,
musi by ć wprowadzony pewien czas oczekiwania na ustalenie
się warunków pomiaru. Po uruchomieniu sekwencji pomiarowej
(test wy łączenia), na polu wy świetlacza LCD (1) ukazuje si ę
symbol klepsydry. Pomiar przeprowadzany jest dla czasów
zadziałania do 1000 ms.
- 29 -
7.3.2
Zabezpieczenia przenośne z elementami nieliniowymi.
Przenośne urz ądzenia zabezpieczaj ące, mog ą by ć za łączone pomi ędzy
odbiornik mocy i zainstalowane na sta łe gniazdo zasilaj ące. Przeno śne
urządzenia ochronne wielokrotnego u żytku zosta ło wykonane z my ślą o
możliwości podłączenia do kabli przenośnych.
Należy zauwa żyć, że nieliniowe elementy zazwyczaj zintegrowane s ą z
wyłącznikiem ró żnicowo - pr ądowym, co prowadzi do bezpo średniego
przekroczenia najwi ększego dopuszczalnego napi ęcia kontaktów podczas
pomiaru UI∆ (UI∆ większe niż 50V).
Przenośne urz ądzenia zabezpieczaj ące, które nie zawieraj ą elementów
nieliniowych, mog ą by ć testowane zgodnie z opisem w rozdziale 7.3.3 na
stronie 32.
Jeśli klawisz I ∆N (2 lub 18) jest naciskany ponownie, na wy świetlaczu LCD
(1) ukazują się wyniki pomiarów Ui∆N.
Cel (na podstawie DIN VDE 0661)
Przenośne urz ądzenia zabezpieczaj ące s łużą do zabezpieczenia osób i
przedmiotów. Pozwalaj ą na osi ągnięcie zwi ększonego poziomu ochrony
przed pora żeniem elektrycznym, zgodnie z norm ą DIN VDE 0100, cze ść
410. Zosta ły one opracowane w taki sposób,
że mog ą by ć do łączone
bezpośrednio do urz ądzenia chronionego, lub jako wtyk czy gniazdo z
krótkim kablem.
Metoda pomiaru.
Mierzone s ą takie same parametry, jak dla wy łączników standardowych o
normalnej charakterystyce:
• Czas zadziałania tA: normalny test zadziałania przy nominalnym prądzie
awaryjnym I∆N ,
• Test załączenia I∆: testowanie przy narastającym prądzie awaryjnym IF.
- 30 -
Nastawy
Przejście do drugiej
strony menu
- 31 -
7.3.3
Przenośne zabezpieczenia produkcji firm SCHUKOMAT, SIDOS
i kompatybilne.
Przenośne zabezpieczenia produkcji SCHUK OMAT, SIDOS i inne, które
mają identyczn ą konstrukcj ę elektryczn ą, musz ą by ć testowane z
przełącznikiem rodzaju funkcji w pozycji I∆N.
Dla zabezpieczeń tego typu konieczna jest pr ądu płynącego przez przewód
PE. Jest to mo żliwe dzięki zastosowaniu transformatora sumuj ącego. Jeśli
płynie prąd awaryjny z L do PE, prąd zadziałania jest redukowany o połowę,
na przyk ład wy łącznik ró żnicowo – pr ądowy musi zadzia łać przy 50%
wartości nominalnego prądu awaryjnego I∆N.
Przenośne zabezpieczenia i specjalne urz ądzenia ró żnicowo - pr ądowe
mogą by ć tak skonstruowane, że istnieje lub nie istnieje mo
żliwość
przeprowadzenia testów metod ą pomiaru napi ęcia kontaktów U I∆N. Je śli
mierzone napi ęcie kontaktów U I∆N jest wi ększe ni ż 70V a urz ądzenie
zabezpieczające jest sprawne technicznie, to przypuszczalnie
zabezpieczenie zawiera element nieliniowy.
Przejście do drugiej
strony menu
- 32 -
7.3.4
Wyłączniki różnicowo – prądowe typu G
Oprócz standardowych i specjalnych wy łączników różnicowo – pr ądowych,
przy pomocy PROFiTEST ®0100S-II mogą być sprawdzane równie ż zabezpieczenia typu G o specjalnej charakterystyce.
Wybrać z menu pozycję 5 x I∆N i powtórzyć test dla dodatniej połówki fali
i ujemnej po łówki fali przy φ= 0° i 180°. D łuższy z dwóch czasów
zadziałania jest decydujący.
Ustawić przełącznik rodzaju funkcji na I ∆N = 30mA lub 10mA i wybrać I∆N
z menu przy pomocy kursora.
W obu przypadkach czas zadzia łania musi znale źć si ę w przedziale od
10ms (minimalny czas opóźnienia dla wyłącznika typu G) do 40ms.
Napięcie kontaktów i czas do wy łączenia mog ą by ć przetestowane w ten
sam sposób, jak dla standardowego wyłącznika różnicowo - prądowego.
Należy zauważyć, że czas do zadziałania dla wyłącznika typu G
dla pomiarów wykonywanych przy nominalnym pr
ądzie
awaryjnym, mo że wynosi ć 1000ms. W takich przypadkach nie
należy sugerować się wskazaniami kontrolki FI/RCD.
Typ G wy łącznika ró żnicowo – pr ądowego z innymi warto ściami pr ądu
awaryjnego musi by ć testowany z prze łącznikiem rodzaju funkcji w
odpowiedniej pozycji, z wykorzystaniem menu I ∆N. Czerwona kontrolka
FI/RCD jest wtedy ignorowana.
Pozycja menu S dla specjalnych wyłączników różnicowo prądowych nie jest odpowiednia dla wyłączników typu G.
- 33 -
7.4
Testowanie przy pomocy regulowanego prądu awaryjnego.
Testy takie, jak opisano w rozdziale 7.1 mog ą być przeprowadzone pod po
wybraniu z menu pozycji I
∆VAR/RE za wyj ątkiem testów i pomiarów
przeprowadzanych przy pomocy regul owanego w zakresie od 3 do 550 mA
prądu testowego. Funkcja ta jest odpowiedni
ą do sprawdzania
charakterystyk wy łącznika ró żnicowo - pr ądowego i napi ęcia kontaktów
bezpośrednio na jego doprowadzeniach pomiarowych. Mo żna jej równie ż
użyć do okre ślenia rezystancji uziemienia w systemach z urz ądzeniami
różnicowo - prądowym, gdy nie jest dostępny PROFiTEST®DC-II służący do
mostkowania urządzeń różnicowo - prądowych. Funkcja może być używana
dla wy łączników ró żnicowo - pr ądowych o pr ądzie znamionowym 10mA i
30mA.
Aby wybra ć po żądaną warto ść pr ądu awaryjnego, nale ży post ępować jak
opisano niżej:
Wybierać z menu pozycję I∆VAR/RE.
Nacisnąć klawisz I ∆N/i. Poka że si ę pole s łużące do wprowadzenia
wartości prądu awaryjnego.
Za każdym razem, gdy naciskany jest klawisz I ∆N/i, prąd zwiększany jest o
1mA. Przez wci śnięcie i przytrzymanie klawisza I
∆N/i, warto ść jest
zwiększana automatycznie w sposób ci ągły. Pr ędkość zwi ększania ro śnie
po kilku sekundach. Je śli w tym samym czasie naci śnięty i przytrzymany
jest klawisz Menu, warto ść pr ądu jest zmniejszana z t ą sam ą pr ędkością.
Po tym jak po żądana warto ść zostanie ustawiona, test mo
że by ć
uruchomiony przez naci śnięcie klawisza Start tak, jak opisano w rozdziale
7.1. Test rozpoczyna si ę od dodatniej po łówki fali. Je śli test musi by ć
uruchomiony od negatywnej po łówki fali, przed testem musi by ć wybrana
pozycja menu „Start with negative half-wave(180°)”.
Ponowne naci śnięcie klawisza Menu powoduje, że na wy świetlaczu ukaże
się menu g łówne. Je śli w przeci ągu oko ło 10 sekund nie b ędą robione
żadne zmiany, to nastąpi wyjście z menu.
- 34 -
Określenie napi ęcia kontaktów, tak jak testu wy
łączenia, jest
przeprowadzane przy pomocy wybranego prądu awaryjnego.
Jeśli wybrany pr ąd awaryjny, ma warto ść blisk ą pr ądowi zadzia łania
wyłącznika ró żnicowo - pr ądowego, wyliczona warto ść napi ęcia kontaktów
odpowiada napi ęciu, które pojawi ło si ę na nich w momencie zadzia łania
wyłącznika.
7.5
Testowanie urządzeń różnicowo - prądowych w systemach IT.
Przy pomocy PRO FiTEST®0100S-II mog ą by ć przeprowadzone w
systemach IT wszystkie testy opisane w cz ęści 7.1 do 7.5. Warunkiem
wstępnym jest, że system zasilania umo żliwia przeprowadzenie testów i
umożliwia przewodzenie prądów do uziemienia.
Połączenia
Dołączyć instrument testowy do pr
zewodu fazy, który pokazuje
najwyższy potencjał w stosunku do ziemi.
Testowanie wyłączników różnicowo - prądowych w systemach
IT nie może być przeprowadzane bez sondy pomiarowej. Sonda
jest absolutnie niezbędna! Potencjał sondy i potencjał uziemienia odniesienia muszą być takie same.
Nacisnąć i
przytrzymać
klawisz!
Kontrolka MAINS(6) nie ma żadnej funkcji podczas testowania
urządzeń różnicowo - prądowych w systemach IT (w trybie IT).
Wyjście z trybu IT:
Nacisnąć i przytrzymać klawisz Menu. Naciskać klawisz I ∆N/i do momentu, z
wyświetlacza zniknie symbol grupy IT oraz półfale znikną.
* Naciska ć klawisz I∆N do momentu, aż pokaże się grupa symboli IT.
Tryb IT opuszczany jest automatycznie, gdy:
- Przeprowadzana jest próba wyk onania pomiarów bez sondy lub
rezystancja sondy jest większa niż 50kΩ.
- Niedozwolony prąd wyrównawczy płynie pomiędzy uziomem a sondą.
- Przełącznik wyboru rodzaju funkcji jest przełączany.
- Przyrząd wyłączy się automatycznie.
- 35 -
7.6
Testowanie wyłączników różnicowo - prądowych w systemach
zasilania TN-S
Połączenia
Wyświetlana warto ść napi ęcia kontaktów jest równie ż 0.0V, poniewa ż
nominalny pr ąd awaryjny o warto
ści 30mA z minimaln
ą warto ścią
rezystancji pętli, skutkują bardzo niską wartością napięcia:
Wyłączniki różnicowo - prądowe mogą być używane tylko w systemach TNS. Wyłącznik nie b ędzie pracował w systemie TN-C, poniewa ż przewód PE
jest bezpo średnio do łączony do przewodu neutralnego. To oznacza,
że
prąd awaryjny nie płynie przez wyłącznik różnicowo - prądowy i nie generuje
żadnego napi ęcia ró żnicowego, które jest wymagane do zadzia
łania
zabezpieczenia różnicowo - prądowego.
Przy określaniu napięcia kontaktów oraz rezystancji uziemienia, należy mieć
na uwadze, że impedancja uziemienia Z LOOP jest okre ślana raczej ni ż
rezystancja uziemienia RE.
Ze wzgl ędu na minimaln ą warto ść mierzonego pr ądu, o warto ści na
przykład 10mA dla 30mA wyłącznika różnicowo – prądowego, rozdzielczość
jest tylko 3Ω dla R E(=ZLOOP). Jako, że rezystancja uziemienia jest zazwyczaj
mniejsza (na przyk ład 1 Ω ), warto ść 0Ω jest wy świetlana dla wi ększości
przypadków.
- 36 -
UI∆N = RE x I∆N = 1W x 30mA = 30mV = 0,03V
Rozdzielczość wynosi 100mA tak, wi
zaokrąglana w dół do 0,0V.
ęc wy świetlana warto ść jest
8
Testowanie warunków wyłączenia dla zabezpieczeń nadmiarowo-prądowych.
Pomiar impedancji pętli i określenie prądu zwarcia (w funkcji ZLOOP oraz IK).
Testowanie zabezpiecze ń nadmiarowo-pr ądowych łączy w sobie inspekcj ę
wizualną oraz pomiary. PRO
FiTEST®0100S-II jest u
żywany do
przeprowadzenia pomiarów.
Metoda pomiarowa.
Mierzona jest impedancja p ętli Z LOOP i wyliczany jest pr ąd zwarcia w celu
określenia, czy urz ądzenia ochronne spe łniają wymagania dla od łączenia.
Impedancja p ętli to rezystancja w łączona w obwód pr ądu (instalacja
użytkowa - przewód fazowy - przewód ochronny). Warto ść pr ądu zwarcia
determinowana jest przez impedancj ę pętli. Dolna granica warto ści pr ądu
zwarcia I K nie mo że być niższa, niż określona przez normę DIN VDE 0100.
Dzięki temu mo żliwe jest pewne zadzia łanie zabezpieczenia nadmiarowo prądowego (bezpiecznika topikowego lub automatycznego).
W zwi ązku z tym zmierzona warto ść impedancji p ętli zwarcia musi by ć
niższa, niż maksymalna dopuszczalna wartość.
Tablice zawierające wykaz maksymalnych warto ści impedancji p ętli wraz z
minimalnymi warto ściami pr ądu zwarcia dla ró
żnych bezpieczników
topikowych i automatycznych, umieszczono w rozdziale 18, pocz ąwszy od
strony 71. W rozwa żaniach powinno si ę również uwzględnić błąd pomiaru.
Należy zapoznać się także z rozdziałem 8.3.
W celu zmierzenia impedancji p ętli, przyrz ąd u żywa pr ądu testowego o
wartości 0,83 do 4A ustalanego w zale żności od napi ęcia linii oraz jej
częstotliwości. Maksymalny czas trwania testu jest równy 600 ms.
Jeśli podczas testu pojawi si ę niebezpieczne napi ęcie (>50V), przyrz ąd
wyłączy się automatycznie.
Przyrząd wylicza pr ąd zwarcia I K bazuj ąc na zmierzonej impedancji p ętli
ZLOOP oraz pomiarze napi
ęcia linii. Obliczenia pr
ądu zwarcia
przeprowadzane s ą dla nominalnych warto
ści napi ęcia le żących w
dopuszczalnych zakresach napi ęć 120V, 230V (240V, je śli podczas nastaw
wybrano parametr „English/ UK-parameter”) i 400V. Je śli napi ęcie linii nie
leży w zakresie nominalnym, obliczenia przeprowadzane s ą dla zmierzonej
dominującej wartości napięcia oraz impedancji pętli ZLOOP.
Impedancja pętli może być mierzona przy pomocy zarówno negatywnej jak i
pozytywnej po łówki fali. Metoda pomiarowa, w po łączeniu z adapterem
PROFiTEST DC, pozwala na pomiar impedancji p ętli również w systemach
wyposażonych w zabezpieczenia różnicowo - prądowe.
Do do łączenia przyrz ądu do z łącza testowego u żywany jest kabel 4przewodowy. Rezystancja kabla
i adaptera pomiarowego (12) s
ą
automatycznie kompensowane w czasie pomiaru i nie wpływają one na jego
wynik.
- 37 -
Nastawy
8.1
Pomiary przy pomocy negatywnej i pozytywnej połówki fali.
Pomiary przeprowadzane przy pomocy jednej po
łówki fali umo żliwiają
pomiar pętli zwarcia w systemie wyposażonym w zabezpieczenia różnicowo
- prądowe.
Nastawy
Polaryzacja fali u żytej do testu zale ży od kierunku pr ądu powoduj ącego
zadziałanie wy łącznika. Je śli dla danej po łówki fali wy łącznik roz łącza
obwód, należy użyć fali o polaryzacji przeciwnej.
W celu przetestowania systemu zas ilania 3-fazowego, pomiary impedancji
pętli zwarcia musz ą by ć przeprowadzone dla trzech przewodów fazowych
(L1, L2, L3) w celu pr
zetestowania zabezpiecze ń zainstalowanych dla
wszystkich faz.
- 38 -
8.2
Ocena zmierzonych wartości.
W tabeli 1 na stronie 71 odnale
źć mo żna maksymaln ą dopuszczaln ą
wartość impedancji p ętli Z LOOP (w normalnych warunkach pomiarowych) po
uwzględnieniu b łędu pomiaru. Na jej podstawie mog ą by ć interpolowane
wartości pośrednie.
W tabeli 6 na stronie 73 umie
szczono maksymalny dopuszczalny pr ąd
nominalny dla urz ądzenia ochronnego (bezpiecznika topikowego lub
automatycznego) przy napi ęciu linii 230/240V po uwzgl ędnieniu b łędu
pomiaru (zgodnie z normą DIN VDE 0100, Część 610).
Po przeprowadzaniu pomiarów
dopuszczalne typy bezpieczników
mogą by ć wy świetlone po
naciśnięciu klawisza I∆N/i.
prądowe, sugerowane pr ądy bezpieczników s ą okre ślane na podstawie
rezystancji wewnętrznej systemu.
Pomiar ten zalecany jest do systemów, gdzie zabezpieczenia ró żnicowo prądowe używane są jako urządzenia ochronne, ale np. pomiar impedancji
pętli zwarcia wymagany jest do dokum
entacji technicznej. Pomiar jest
wystarczający dla impedancji pętli mniejszych niż 100Ω (przy 500 mA).
Uwaga!
Uszkodzenia impedancji uziemienia mniejsze ni ż 1Ω muszą być
odpowiednio udowodnione przy testowaniu warunków
wyłączenia z wielokrotnym uziemieniem ochronnym. Pomiar
impedancji p ętli musi by ć przeprowadzony za pomoc
ą
®
PROFiTEST DC-II.
Tabela pokazuje maksymalny dopuszczalny pr ąd nominalny zale żnie od
typu bezpiecznika i warunków odłączenia.
8.3
Pomiar impedancji pętli bez uwzględnienia zabezpieczeń
różnicowo - prądowych.
Impedancja pętli L-PE mierzona jest przy pomocy pr ądu o warto ści 30mA,
za wyłącznikiem różnicowo - prądowym. Pomiar trwa 2 sekundy przy u życiu
prądu awaryjnego 15 mA a rezultat wy świetlany jest z dok ładnością ±1 Ω.
Zakres pomiaru rozci ąga się od 0,01 Ω do 99,9 Ω. Na wy świetlaczu ukazuje
się równie ż wyliczony pr ąd zwarcia. Nie jest natomiast wy
świetlany
zalecany typ bezpiecznika. Je śli u żywane s ą zabezpieczenia ró żnicowo -
- 39 -
8.4
Test rozruchu miernika energii z użyciem adaptera 2-stykowego.
Przy pomocy tej funkcji mo żliwe jest przetestowanie rozruchu miernika
energii elektrycznej dołączonego pomiędzy przewody L i L lub N.
Miernik testowany jest przy pomocy wbudowanego w przyrz ąd wzorcowego
obciążenia rezystancyjnego. Test mo że trwać przez okres do 5 sekund po
naciśnięciu klawisza Start. Nale ży kolejno przetestowa ć wszystkie fazy,
odnosząc je do przewodu N.
Nastawy
Po zakończeniu testu wyświetlana jest zmierzona moc. Przyrząd gotowy
jest do następnego pomiaru. Informuje o tym napis „READY”.
Uwaga!
Do pomiaru nale ży używać wyłącznie adaptera 2-kontaktowego
oraz kontaktu L1 (lub L2, lub L3) i przewodu N na wyj ściu
miernika mocy
- 40 -
9
Pomiar impedancji sieci (funkcja ZI).
Metoda pomiarowa.
Impedancja sieci Z I mierzona jest z u życiem tej samej metody, która
używana jest do pomiaru impedancji p ętli zwarcia Z LOOP (patrz rozdzia ł 8,
strona 37). Jednak inaczej ni ż poprzednio, pr ąd p łynie przez przewód
neutralny N, a nie przez PE.
Pomiar impedancji sieci jest możliwy tylko z przełącznikiem
wyboru rodzaju funkcji w pozycji ZLOOP oraz z dołączonym 2kontaktowym adapterem pomiarowym!
- 41 -
9.1
Testowanie rozruchu miernika energii z użyciem adaptera ze
stykiem uziemiającym.
Przy pomocy tej funkcji mo żliwe jest przetestowanie rozruchu miernika
energii elektrycznej dołączonego pomiędzy przewody L i N.
Miernik testowany jest przy pomocy wbudowanego w przyrz ąd wzorcowego
obciążenia rezystancyjnego. Test mo że trwać przez okres do 5 sekund po
naciśnięciu klawisza Start. Nale ży kolejno przetestowa ć wszystkie fazy,
odnosząc je do przewodu N.
Po zakończeniu testu wyświetlana jest zmierzona moc. Przyrząd gotowy
jest do następnego pomiaru. Informuje o tym napis „READY”.
- 42 -
10
Pomiar rezystancji uziemienia (funkcja RE).
Rezystancja uziemienia jest sum ą rezystancji elektrody uziemienia (R A)
oraz rezystancji uziemienia uziomu. Rezystancj ę uziemienia mierzy si ę
używając pr ądu przemiennego p łynącego przez przewód uziemiaj ący,
elektrodę uziemienia i uziom. Podczas pomiaru mierzony jest p łynący prąd
oraz napięcie pomiędzy sondą testową a elektrodą uziemienia.
Sonda podłączona jest do z łącza (20) przy pomocy izolowanego wtyku jack
o średnicy 4 mm.
Bezpośredni pomiar rezystancji uziomu R E jest mo żliwy tylko w obr ębie
obwodu, który zawiera sond ę pomiarow ą. Potencja ł sondy oraz potencja ł
odniesienia ziemi powinny by ć takie same. W praktyce oznacza to
konieczność umieszczenia ich poza obszarem rezystancji elektrody
uziemienia. Odleg łość pomi ędzy elektrod ą uziemienia a sond ą testow ą,
powinna wynosić co najmniej 20 m.
W wielu przypadkach, szczególnie w obszarach mocno zabudowanych, jest
bardzo trudno a wr ęcz jest niemo żliwe, aby poprawnie umie ścić sond ę
pomiarową. W takich przypadkach, rezystancja uziemienia mo
że by ć
mierzona bez sondy, jednak w takim przypadku warto
ści rezystancji
przewodu fazowego L i ca łkowitego obwodu uziemienia w sieci, równie ż
zawierają się w wyświetlanym wyniku pomiaru (patrz rozdzia ł 10.2 „Pomiary
bez sondy” na stronie 45).
Rezystancja kabla pomiarowego i adaptera (12) s ą automatycznie kompensowane podczas pomiaru i nie maj
ą wp ływu na
wartość mierzoną.
Napięcie interferencji wyst ępujące na przewodzie ochronnym
PE, na elektrodzie uziemienia lub na sondzie testowej (je
śli
właściwie pod łączona) nie maj ą wp ływu na rezultat pomiaru.
Mogą by ć zmierzone przy pomocy funkcji pomiaru napi ęcia (z
użyciem 2-kontaktowego adaptera pomiarowego(12)).
Jeśli podczas pomiaru pojawi si
ę napi ęcie niebezpieczne
(>50V), pomiar jest przerywany a przyrząd wyłącza się.
Rezystancja sondy pomiarowej mo że wynosi ć do 50 k Ω i nie
wpływa na rezultat pomiaru. Jeśli jest ona zbyt duża, pomiar jest
automatycznie wykonywany tak, jak w trybie pomiaru bez sondy
(patrz rozdział 10.2 „Pomiary bez sondy” na stronie 45).
Uwaga!
Sonda jest częścią obwodu mierzonego i może przewodzić prąd
o wartości do 3,5mA zgodnie z normą VDE 0413.
Metoda pomiarowa.
Przyrząd mierzy rezystancj ę uziemienia R E mierz ąc pr ąd i napi ęcie. Pr ąd
testowy kontrolowany jest przez przyrz ąd i posiada ró żne warto ści w
różnych zakresach pomiarowych:
0 do 10 k Ω - 4mA; 0 do 1 k Ω - 40mA; 0 do 100 Ω - 0,4A; 0 do 10 Ω > 0,8A
aż do 4A (niezale żnie od napięcia). Spadek napięcia jest proporcjonalny do
rezystancji uziemienia.
Wybór zakresu pomiarowego, a zatem równie
ż wybór warto ści pr ądu
testowego, dokonywane s ą automatycznie po wyborze funkcji pomiarowej.
Nastawy te można zmieniać ręcznie wykorzystując podfunkcje menu.
- 43 -
10.1
Pomiary z sondą.
Nastawy
10.1.2 Ręczny wybór zakresu pomiarowego.
Ręczny wybór zakres pomiarowego jest przeznaczony głównie do pomiarów
systemów wyposa żonych w zabezpieczenia ró
żnicowo - pr ądowe.
Wykorzystując tę funkcję można nastawić prąd testowy w taki sposób, aby
nie spowodować niezamierzonego zadziałania zabezpieczeń.
10.1.1 Automatyczny wybór zakresu pomiarowego.
Gdy zakres pomiarowy wybierany jest r ęcznie, klasa pomiarowa
przyrządu gwarantowana jest powy żej 5% górnej warto ści
zakresu (za wyj ątkiem zakresu 10 Ω; osobny wy świetlacz dla
małych wartości).
- 44 -
10.2
Pomiary bez sondy.
W przypadku, gdy nie jest mo żliwe przeprowadzenie pomiarów z u życiem
sondy pomiarowej, rezystancja uziemienia mo
że by ć zmierzona w
znaczeniu pomiaru rezystancji p ętli uziemienia. Do tego pomiaru nie jest
wymagane stosowanie sondy pomiarowej.
Pomiar jest przeprowadzany dokładnie w taki sam sposób, jak opisano to w
rozdziale 10.1 „Pomiary z sond ą” na stronie 44, jednak bez do łączonej
sondy testowej.
Wartość rezystancji R ELoop zmierzona przy pomocy tej metody zawiera
rezystancję obwodu elektrody uziemienia
oraz przewodu fazowego L.
Wartości te musz ą by ć odliczone od wyniku pomiaru w celu wyznaczenia
właściwej wartości rezystancji uziemienia.
Rezystancja uziemienia okre
wyrażenia:
R
E
= R
ślana jest przy pomocy nast
ELoop
−
1
⋅R
2
I
− R
ępującego
B
Wartość rezystancji uziomu R B nie powinna by ć brana pod uwag ę podczas
wykonywania oblicze ń, poniewa ż zazwyczaj nie jest znana. Wyliczona
rezystancja obwodu uziemienia, b ędzie wi ęc zawiera ć warto ść rezystancji
uziomu jako współczynnik bezpieczeństwa.
10.3
Ocena zmierzonych wartości.
Przy pomocy tabeli 2 umie szczonej na stronie 71 mo żna okre ślić warto ść
rezystancji, która z uwzgl ędnieniem maksymalnego b łędu pomiarowego
upewnia, że warto ść dopuszczalnej rezystancji uziemienia nie zosta
ła
przekroczona. Wartości pośrednie mogą być interpolowane.
Zakładając sta ły i ten sam przekrój przewodów L i N, mo żna orientacyjnie
wyznaczyć rezystancj ę przewodu fazowego jako po
łowę wewn ętrznej
impedancji sieci Z I (mierzonej pomi ędzy przewodem fazowym a
neutralnym). Wewn ętrzną impedancj ę sieci mo żna zmierzy ć tak, jak
opisano w rozdziale 9 na stronie 41.
Zgodnie z norma DIN VDE 0100 rezystancja uziemienia (ca
łkowitego
obwodu uziemienia) RB musi leżeć w zakresie od 0 do 2 Ω.
- 45 -
10.4
Pomiar potencjału elektrody uziemienia (funkcja UE).
Pomiar ten mo żna przeprowadzi ć wy łącznie z u życiem sondy. Potencja ł
elektrody uziemienia UE jest napi
ęciem, które wyst ępuje pomi ędzy
doprowadzeniem uziemienia (w miejscu wykonywanie pomiaru) a elektrod ą
uziemienia (na której jest potencja ł odniesienie ziemi). Pomiar wymagany
jest na przykład przez Szwajcarską normę SEV 3569.
Metoda pomiarowa.
Aby określić potencjał elektrody przyrz ąd wykonuje pomiar rezystancji p ętli
obwodu uziemienia R ELoop a nast ępnie pomiar rezystancji uziemienia R E.
Przyrząd zapamiętuje obie wartości i wylicza potencja ł elektrody uziemienia
używając następującego wyrażenia:
U
E
=
U N ⋅R
R ELoop
E
Wynik obliczeń pokazuje się na wyświetlaczu LCD(1).
Nastawy
- 46 -
Uszkodzenie sondy
pomiarowej
11
Pomiar rezystancji izolacji podłogi oraz ścian
(impedancja izolacji powierzchni stojących ZST)
Metoda pomiarowa.
Przyrząd mierzy rezystancj ę pomiędzy obciążoną płytą metalową a ziemi ą.
W miejscu wykonywania pomiaru potrzebne jest przemienne napi ęcie sieci.
Jest ono używane do zasilania obwodu pomiarowego.
Uwaga!
Nie nale ży dotyka ć metalowej powierzchni przewodz ącej i
nawilżonej tkaniny! W czasie pomiaru wyst
ępuje na nich
napięcie fazowe! Mo że pojawi ć si ę równie ż pr ąd o warto ści
większej, niż 3,5mA!
Nastawy
Na podłodze lub na ścianie położyć nawilżoną tkaninę o rozmiarach 270
x 270 mm.
Na tej tkaninie po
łożyć metalow ą powierzchni ę przewodz ącą o
wymiarach około 250 x 250 mm, na niej izolacyjn ą deskę i obci ążenie
750N (75kg, jedna osoba) lub dla ścian 250N (25kg, na przyk ład osoba
opierająca się jedną ręką o ścianę).
Połączyć metalow ą powierzchni ę przewodz ącą z gniazdem (20) na
przyrządzie.
Dołączyć przyrząd to gniazda zasilania przy pomocy złącza testowego.
Dla dokonania w łaściwej oceny zmierzonych warto ści, pomiar musi by ć
wykonany w kilku miejscach. Mierzona rezystancja w żadnym miejscu nie
może być mniejsza ni ż 50 k Ω. Jeśli zmierzona rezystancja jest wi ększa niż
1 MΩ, na wyświetlaczu LCD(1) ukazuje się komunikat ZST>999 kΩ.
- 47 -
Wyświetlana warto ść RST okre ślana jest zgodnie z norm ą DIN
VDE 0100, Cz ęść 610 i odpowiada rezystancji izolacji
stanowiska. W praktyce jednak, do rezystancji tej dołączana jest
równolegle pojemno ść i indukcyjno ść, która obni żają ca łkowitą
wartość impedancji ZST.
W zwi ązku z powy ższym, powinna by ć używana tylko warto ść
ZST, poniewa ż pr ąd pora żeniowy p łynie przez ZST. Warto ść
RST mo że by ć używana tak d ługo, jak d ługo zalecenie 4/94
normy DIN VDE 0100 Część 610, pozostaje ważne.
12
Pomiar rezystancji izolacji (funkcja RISO).
Nastawy
Jeśli u żywane jest z łącze testowe wraz wtykiem - adapterem
(13), to mo że być mierzona tylko rezystancja izolacji pomi ędzy
przewodem fazowym oznaczonym „L” i przewodem ochronnym
„PE”.
- 48 -
Sprawdzenie kabli pomiarowych.
Przed przeprowadzeniem pomiaró w rezystancji izolacji, kable
testowe oraz sondy pomiarowe musz ą by ć zwarte w celu
upewnienia się, że wyświetlana jest warto ść rezystancji bardzo
bliska 0 Ω. W ten prosty sposób mo żna przetestowa ć jako ść
kabli pomiarowych oraz wykryć ich ewentualne uszkodzenia.
Uwaga!
Nie dotyka ć doprowadze ń przyrz ądu podczas pomiarów
rezystancji izolacji!
Jeśli mierzona wartość rezystancji izolacji jest mniejsza niż wybrana
wartość graniczna (patrz rozdział 12.7), to kontrolka UL/RL (7) zaświeca się.
Pomiary rezystancji izolacji mog
ą by ć wykonywane na
obiektach odłączonych od napięcia zasilania.
Jeśli podczas pomiaru w systemie pojawi się napięcie interferencji ≥10V,
pomiar nie zostanie przeprowadzony. Kontrolka NETZ/MAINS (6) zaświeci
się a na wyświetlaczu LCD (1) nie zostaną wyświetlone żadne wartości, np.:
Pomiar rezystancji izolacji musi być wykonany dla wszystkich przewodów
(L1, L2, L3 i N) w odniesieniu do przewodu PE!
Jeśli do doprowadze ń przyrządu nie zostanie do łączone żadne obciążenie,
to wówczas pojawia si ę ryzyko pora żenia pr ądem o napi ęciu 500V przy
1mA. Szok b ędący skutkiem tego pora żenia nie jest niebezpieczny dla
życia, jednak w efekcie mo że prowadzić do urazu (np. uderzenie na skutek
gwałtownej reakcji itp.).
Uwaga!
Jeśli pomiar jest przeprowadzany na obiektach charakterze
pojemnościowym takich, jak d ługie kable, pojemno ść zostanie
naładowana do wartości około 500V!
Dotknięcie może być niebezpieczne dla życia!
Kiedy wykonywany jest pomiar rezystancji izolacji obiektu o charakterze
pojemnościowym, pojemno ść jest automatycznie roz
ładowywana po
zwolnieniu klawisza St art (3 lub 17). W zwi ązku z tym kontakt elektryczny
pomiędzy przyrządem a mierzonym obiektem nie powinien by ć przerywany.
Opadające napięcie można obserwować na wyświetlaczu LCD (1).
Nie odłączać kabli od mierzonego obiektu wcześniej, niż napięcie
spadnie poniżej 25V!
W czasie trwania pomiaru rezyst ancji izolacji baterie przyrz ądu
są bardzo mocno obci ążane. W zwi ązku z tym klawisz Start (3
lub 17) powinien by ć wci śnięty tylko tak d ługo, jak wynik
pomiaru nie osiągnie stabilnej wartości.
- 49 -
12.1
Pomiar rezystancji upływu uziemienia (funkcja RE(ISO)).
Pomiar ten przeprowadzany jest aby okre ślić zdolność rozładowywania się
pojemności wykładzin podłogowych, zgodnie z normą EN1081.
Nastawy
Oczyścić wyk ładzinę w miejscu pomiaru przy pomocy suchej, mi ękkiej
szmaty.
Umieścić sond ę testow ą 1081 w punkcie pomiaru i obci
ążyć ją
ciężarem o wadze minimum 300N (30kg).
Połączyć elektrodę pomiarową z sondą testową (16) i do łączyć adapter
2-kontaktowy (12) do gniazda uziemi enia np. do kontaktu uziemienia w
gnieździe zasilającym lub do instalacji centralnego ogrzewania.
Wartość graniczna dla rezystancji upływu ziemi zależy od obowiązujących w
danym państwie stosownych norm.
12.2 Pomiary izolacji przy pomocy wybranego napięcia testowego.
Napięcie testowe, ró żne od napi ęcia nominalnego i zazwyczaj od niego
niższe, mo że by ć wybrane w pozycji menu U VAR do pomiarów systemów
zawierających np. wra żliwe na wysokie napi ęcie cz ęści elektroniczne.
Wyboru można dokonywać spośród 22 napi ęć w zakresie od 20 do 500V.
Napięcie wybiera się przy pomocy klawisza I∆N/i.
Do menu g łównego wraca si ę po naci śnięciu klawisza Menu, b ądź można
uruchomić pomiar R ISO w funkcji wybranego napi ęcia (U= U VAR), przez
naciśnięcie klawisza Start.
- 50 -
12.3 Pomiary izolacji przy pomocy narastającego napięcia testowego.
12.5 Nastawy wartości granicznych.
Funkcja „U ISO ” u żywana jest do wykrycia s łabych punktów izolacji, jak
również do przetestowania elementów ograniczających napięcie. Tak długo,
jak klawisz Start jest wci śnięty, napięcie testowe narasta w sposób ci ągły.
Pomiar izolacji zostaje uruchomiony, gdy:
• osiągnięta zostanie górny limit generowanego napięcia, to jest 500V,
lub
• klawisz start zostanie zwolniony (gdy żądane napi ęcie uka że si ę na
wyświetlaczu),
lub
• popłynie duży prąd zwarcia, na przyk ład na skutek pojawienia si ę łuku
elektrycznego.
Wartość napięcia testowego lub przebicia ukazuje si ę na wyświetlaczu LCD
wraz ze zmierzoną wartością rezystancji izolacji.
Limit warto ści rezystancji izolacji mo że by ć ustawiony z u życiem funkcji
„RISO Limit”. Je śli zmierzone warto ści rezystancji s ą poni żej tej granicy,
kontrolka U L/RL zaświeci się na czerwono. Mo żliwy jest wybór rezystancji z
zakresu 100kΩ .. 10MΩ. Wyboru dokonuje się przy pomocy klawisza I ∆N/i.
Do menu g łównego wraca si ę po naci śnięciu klawisza Menu, b ądź można
uruchomić przez naciśnięcie klawisza Start.
12.4 Ocena zmierzonych wartości.
Podczas oceny zmierzonych warto ści nale ży wzi ąć pod uwag ę błąd
pomiaru, aby upewni ć si ę, że zmierzone warto ści mieszcz ą si ę w dopuszczalnym zakresie. Minimalne wymagane warto ści mo żna okre ślić przy
pomocy tabeli 3 na stronie 72. Tabel uwzgl
ędniają maksymalny b łąd
pomiaru (w normalnych warunkach u żytkowania). Wartości pośrednie mogą
być interpolowane.
- 51 -
13
Pomiary rezystancji o małej wartości do
100Ω (przewody: ochronny i wyrównawcze).
13.1
Pomiar rezystancji o małej wartości (funkcja RLO)
Pomiar rezystancji o niskiej warto ści przewodu ochronnego, doprowadze ń
uziemienia oraz ekwipotencjalnych, musi by
ć przeprowadzony z
automatyczną zmian ą polaryzacji napi ęcia testuj ącego lub przy r ęcznej
zmianie polaryzacji („+” lub „-” w stosunku do PE).
Uwaga!
Rezystancja o niskiej warto ści mo że by ć mierzona tylko w
obwodach odłączonych od napięcia.
Nastawy
Uwaga!
Sondy testowe powinny być czas dołączone do mierzonego
urządzenia przed naciśnięciem klawisza Start (3 lub 17).
Pomiar jest blokowany, jeśli na mierzonym urządzeniu
obecne jest napięcie. Jeśli najpierw zostanie naciśnięty
klawisz Start a następnie sonda testowa zostanie
dołączona do urządzenia mierzonego, spowoduje to
znaczne ryzyko uszkodzenia przyrządu a co najmniej
przepalenia się bezpiecznika.
Przyrząd przeprowadza pomiar w dwóch kierunkach przep
ływu pr ądu,
automatycznie zmieniaj ąc polaryzacj ę napi ęcia. Na wy świetlaczu LCD
pojawia się większa wartość zmierzonej rezystancji.
Różny wynik pomiarów otrzymany przy zmianie polaryzacji wskazuje na
obecność napięcia na urz ądzeniu testowanym (np. napi ęcie termoelektryczne lub obce). W przypadku znacznych ró
żnic pomi ędzy dwiema
zmierzonymi wartościami rezystancji, wyświetlane są obie wartości:
- 52 -
prądu, naciśnij klawisz Start (3 lub 17) na tak d ługo, jak jest to niezb ędne w
celu wykonania pomiaru.
Wyniki pomiaru mog ą by ć zniekszta łcone przez równolegle do łączone
impedancje i przez p łynące pr ądy wyrównawcze. Rezystancje zmieniaj ące
się w trakcie pomiaru (np. indukcyjno
ść) lub niew łaściwy kontakt
elektryczny, równie ż mog ą zniekszta łcić wynik pomiaru (w znaczeniu
podwójnie wyświetlanego rezultatu).
Aby uzyska ć jednoznaczny wynik pomiaru, nale ży rozpozna ć przyczyny
powstawania błędów i je usunąć.
Przykład wyświetlanego komunikatu, gdy pojawia się interferencja
napięcia:
Pomiar rezystancji o niskiej wartości.
Rezystancja kabli pomiarowych oraz 2-kontaktowego adaptera
pomiarowego (12) s ą skompensowane dzi ęki zastosowaniu 4przewodowej metody pomiarowej. Jednak, gdy u
żywane s ą
kable przed łużające, ich rezystancja musi zosta ć zmierzona i
odniesiona do wyniku pomiarów zgodnie z informacjami
zawartymi w rozdziale 13.2.
Rezystancja, która nie ma sta łej warto ści po up ływie czasu
ustalania, nie powinna by ć mierzona z automatyczn ą zmian ą
polaryzacji napięcia. Pomiar ten mo że bowiem doprowadzi ć do
znacznych rozbie żności wyników pomiarów oraz ich
niejednoznaczności.
Przykłady rezystancji, które mog ą zmienia ć si ę w czasie
pomiaru:
• Żarniki żarówek: wartość ich rezystancji zmienia si ę bardzo
silnie wraz z ich temperatur ą, czyli wraz z nat ężeniem
płynącego prądu.
• Rezystancje z dużych elementów przewodzących.
• Rezystancja styków.
Aby odnale źć przyczyn ę komunikatu o b łędzie pomiaru, nale ży zmierzy ć
rezystancję w obu kierunkach przepływu prądu.
Baterie przyrz ądu s ą bardzo mocno obci ążane podczas pomiarów izolacji.
W zwi ązku z tym, dla pomiaru izolac ji w jednym z kierunków przep ływu
- 53 -
13.2
Kompensacja rezystancji kabli pomiarowych o wartości do 10Ω
(funkcja ∆RLO)
Jeśli u żywane s ą przed łużacze kabli pomiarowych, ich rezystancja mo że
być automatycznie uwzględniania w wyniku pomiaru:
Zewrzeć koniec przed łużacza kabla pomiarowego z drugim grotem
sondy pomiarowej.
Z menu wybrać pozycję: pomiar ∆RLO.
Zainicjować pomiar naciskając klawisz Start.
Po zako ńczeniu pomiaru, nacisn ąć klawisz I ∆N/i. W linii statusu na
wyświetlaczu LCD pojawi si ę komunikat: ∆RLO Offset xxx Ω, gdzie xxx
odpowiada warto ści pomi ędzy 0,00 i 9,99
Ω. Zmierzona warto ść
rezystancji kabli przed łużających b ędzie odliczana od wszystkich
wyników pomiarów. Warto ść nastawy kompensacji zostaje zapisana w
pamięci przyrz ądu i pozostaje w niej równie ż po wy łączeniu napi ęcia
zasilania.
Opisanej funkcji nale ży używać tylko wtedy, gdy stosowane s ą
przedłużacze kabli pomiarowych. Przy zmianie przed łużacza
należy powtórzyć kroki kompensacji.
- 54 -
13.3
Obliczanie długości kabli miedzianych.
Gdy podczas pomiaru rezystancji w sposób taki, jak opisano w
rozdziale 13.1 naci śnięty zostanie klawisz I ∆N/i, wy świetlona
zostanie tabela zawieraj ąca obliczoną w zale żności od przekroju
kabla jego długość.
Jeśli wy świetlone rezultaty s ą ró żne dla ró żnych kierunków przep ływu
prądu, d ługości kabla nie s
ą wy świetlane. W takim przypadku
prawdopodobnie do kabla do łączone s ą komponenty o charakterze
indukcyjnym lub pojemnościowym, które zakłócają pomiar.
Tabela znajduje zastosowanie do typow ych przewodów miedzianych i nie
może być stosowana do przewodów wykonanych z innych materia łów (np.
aluminium)!
13.4
Ustawianie wartości granicznej.
Nastawa limitu rezystancji mo że by ć wykonana przy pomocy funkcji „R LO
Limit”. Je śli warto ść zmierzona przekracza ustawiony limit, czerwona
kontrolka UL/RL świeci się. Wartości graniczne mogą być wybrane z zakresu
od 0,1 do 10 Ω. Żądaną warto ść wybiera si ę przy pomocy klawisza I ∆N/i.
Powrót do menu g łównego następuje po przyciśnięciu klawisza Menu, b ądź
można uruchomić pomiar przez naciśnięcie klawisza Start.
14
Testowanie kolejności faz.
Nastawy
Do pomiaru nale ży u żyć adaptera 2-kontaktowego (12), z do łączonym
dodatkowym kablem zawartym w zestawie, rozszerzaj
ącym liczb ę
kontaktów do 3.
Na wyświetlaczu LCD (1) ukazują się następujące informacje:
- Najwyższe mierzone napięcie.
- Wszystkie 3 fazy wy świetlane zgodnie z sekwencj ą ich
pojawiania si ę, oznaczon ą przez cyfry 1, 2 i 3 (numery
oddzielone są przy pomocy znaku „:”).
- Okrąg ze strzałką oznaczający kierunek obrotu.
- 55 -
Kierunek: zgodnie ze
wskazówkami zegara
Kierunek: przeciwnie
do wskazówek zegara
Zamiana przewodu
fazowego z PE lub N
Brak fazy
- 56 -
15
Obsługa i wskazania.
(1)
Wyświetlacz
Na wyświetlaczu LCD ukazują się następujące informacje:
• Jedna lub dwie mierzone warto ści jako trzycyfrowe, z jednostk
oznaczeniem wielokrotności (k, M itp.).
• Nominalne wartości napięcia i częstotliwości.
• Schemat przyłączenia do mierzonego obwodu.
• Teksty pomocy.
• Komunikaty i instrukcje.
ąi
(2)
Klawisz I∆N/i
Klawisz uruchamia następujące funkcje:
• Uruchamia test zadzia łania wy łącznika ró żnicowo – pr ądowego, po
zmierzeniu napięcia kontaktów.
• Powoduje wy świetlenie odpowiedniego schematu obwodu i tekstu
pomocy, po wybraniu funkcji z menu.
• Wybiera test specjalnych wy
łączników ró żnicowo – pr ądowych
(testowanie przy pomocy dodatniej lub ujemnej po
łówki fali w
systemach zasilania IT).
• Wyświetla informacje na temat pomiarów ZLOOP, ZI oraz RLO.
Klawisz ma taką samą funkcję, jak klawisz I (18).
(3)
Klawisz Start
Klawisz uruchamia sekwencję pomiarową dla funkcji, która zosta ła wybrana
z menu. Je śli przyrz ąd jest wy łączony, klawisz Start za łącza przyrz ąd i
uruchamia wybraną wcześniej funkcję pomiarową.
Przy realizacji funkcji R ISO (pomiar rezystancji izolacji), R LO+, R LO- (pomiar
małej rezystancji przewodu) i Z ST (pomiar impedancji ścian i podłogi) pomiar
trwa tak długo, jak długo wciśnięty jest klawisz Start.
Klawisz pełni tę samą funkcję, co klawisz (17).
(4)
Klawisz Menu
Naciśnięcie żółtego klawisza Menu powoduje wywo łanie menu dla funkcji
wybranej przy pomocy prze łącznika wyboru rodzaju funkcji. Je śli przyrz ąd
jest wyłączony, to w tym samym czasie jest w łączany. Po ka żdym dalszym
naciśnięciu klawisza, kursor – wskazuj
ący wybran ą pozycj ę menu przesuwa się do następnego wiersza.
(5)
Kontrolka PE
Kontrolka PE świeci się na czerwono, jeśli potencjał pomiędzy powierzchnią
dotykową (19) a kontaktem ochronnym lub N wymiennego adaptera (13),
niezależnie od nastawy przełącznika wyboru rodzaju funkcji (9), jest większy
niż 100V (patrz rozdział 16.1 „Funkcje kontrolek” na stronie 66).
Kontrola PE mo że również zaświecić się, jeśli potencjał pojawi
się w trakcie pomiaru. Mo że się to zdarzy ć w sytuacji, gdy np.
będzie pod łączony 2-kontaktowy adapt er pomiarowy (12) i
użytkownik dotknie sond ą pomiarową (16) przewodu fazowego
L a drugą ręką dotknie powierzchni kontaktowej (19) na sondzie
testowej (14), stoj ąc na izolowanym pod
łożu. W takim
przypadku cia ło ludzkie dzia ła jak pojemno ściowy dzielnik
napięcia.
(6)
Kontrolka NETZ/MAINS
Kontrolka funkcjonuje tylko wtedy, gdy przyrz ąd jest załączony. Nie posiada
żadnej funkcji w czasie realizacji pomiarów U
L-N, U L-PE . Świeci si ę na
zielono, pomara ńczowo, czerwono i migocze na czerwono lub zielono,
zależnie od wybranej funkcji pomiarowej i od sposobu do łączenie przyrządu
(patrz rozdział 16.1 „Funkcje kontrolek” na stronie 66). Kontrolka za świeca
się również, jeśli podczas pomiaru RISO lub RLO pojawi się napięcie sieci.
- 57 -
(7)
Kontrolka UL/RL
Kontrolka za świeca si ę na czerwono, je śli podczas testu wy łączników
różnicowo – pr ądowych pojawi si ę napi ęcie wy ższe ni ż 25V lub 50V oraz
podczas bezpiecznego wy łączenia przyrz ądu. Za świeca si ę równie ż w
sytuacji, gdy przekroczone zostaną nastawione limity wartości RISO lub RLO.
(8)
Kontrolka FI/RCD
Kontrolka zaświeca się, jeśli wyłącznik różnicowo – prądowy nie zadziała w
czasie 400ms (1000ms przy specjalnych typach wy
ł.) podczas testu
zadziałania przeprowadzanego przy użyciu prądu nominalnego.
Kontrolka za świeca si ę podczas testu przy pomocy narastaj ącego pr ądu
awaryjnego, je śli zosta ła osi ągnięta nominalna warto ść pr ądu a wy łącznik
różnicowo – prądowy nie zadziałał.
Gdy wybrano parametr „English/UKparameter”, wskazuje równie ż
zadziałanie wyłącznika różnicowo – prądowego przy 50% I∆N.
(9)
Przełącznik wyboru rodzaju funkcji
Przełącznik obrotowy umo
żliwiający wybór nast
ępujących funkcji
pomiarowych: UL-N / U L-PE / I ∆N (10mA / 30mA / 100m A / 300mA / 500mA) /
ZLOOP / ZI / RE / RISO / RLO.
Funkcje wybierane s ą przez obrócenie prze łącznika, gdy przyrz ąd jest
załączony.
(10) Pasek do przenoszenia
Dołączony pasek mo że by ć przypi ęty z lewej i prawej strony przyrz ądu.
Długość paska mo żna nastawić według potrzeby. U żywanie paska uwalnia
obie r ęce od konieczno ści podtrzymywania przyrz ądu i u łatwia
wykonywanie pomiarów.
(11) Uchwyt złącza testowego.
Do przyrz ądu mo żna przymocowa ć magazynek wymiennych adapterów.
Dzięki temu je przenosić i przechowywać wraz z przyrządem.
- 58 -
(12)
Adapter pomiarowy
Uwaga!
2-kontaktowy adapter pomiarowy (12) mo
że by ć używany
razem z z łączem testowym (14) do łączonym do PRO FiTEST
0100S-II. Używanie do innego celu jest zabronione!
Wymienny, 2-kontaktowy adapter pom iarowy (12) z dwoma sondami
pomiarowymi (16) do pomiarów syst emów bez kontaktów uziemiaj ących,
np. umocowanych na sta
łe kabli, szafek dystrybucyjnych i gniazd
trójfazowych, jak równie ż do pomiarów rezystancji izolacji oraz ma
łych
wartości rezystancji.
Do testu kolejno ści faz, adapter 2-kontaktowy mo że być rozbudowany do 3
kontaktów, przez dołączenie dodatkowego kabla z grotem kontaktowym.
(13)
Adapter wtykowy, zależny od kraju
Uwaga!
2-kontaktowy adapter pomiarowy (12) mo
że by ć używany
razem z z łączem testowym (14) do łączonym do PRO FiTEST
0100S-II. Używanie do innego celu jest zabronione!
Przy pomocy tego adaptera przyrz ąd może być dołączony bezpośrednio do
gniazdka z kontaktem ochronny m mierzonej instalacji. U żytkownik nie musi
zwracać uwagi na polaryzacj ę. Przyrz ąd wykrywa pozycj ę przewodu
fazowego L i neutralnego N oraz automatycznie zmienia polaryzacj ę, je śli
jest to konieczne.
Jeśli podczas nastaw zostanie wybr any parametr „English/UKparameter”, polaryzacja nie jest odwracana.
Z dołączonym adapterem przyrząd automatycznie określa, czy oba kontakty
ochronne zostały połączone ze sobą i z przewodem ochronnym.
(14) Złącze testowe
Do z łącza mo żna przy łączać wymienne adaptery (13) zale żnie od gniazd
połączeniowych obowi ązujących w danych kraju np. z pojedynczym lub
podwójnym kontaktem uziemienia. Do łączony adapter zabezpieczany jest
przy pomocy pierścienia mocującego.
(15)
Dołączane złącza krokodylowe.
(16) Sondy testowe
Jedna jest na sta łe do łączona do wymiennego adaptera (12), inne mo żna
dołączać do gniazda w wymiennym adapterze (12).
(17) Klawisz
Klawisz pełni taką samą funkcję, jak klawisz Start
(3).
(18) Klawisz I
Klawisz pełni taką samą funkcję, jak klawisz I∆N/i (2).
(20) Złącze sondy testowej
Złącze sondy testowej jest wy
magane do przeprowadzenia pomiaru
napięcia sondy U S-PE, elektrody uziemienia U E, rezystancji uziemienia R E i
rezystancji podłogi i ścian.
Może by ć używane do pomiaru napi ęcia kontaktów podczas testów
wyłączników ró żnicowo – pr ądowych. Sonda do łączana jest przy pomocy
wtyku o średnicy 4 mm. Przyrz ąd okre śla, czy sonda jest poprawnie
podłączona i wyświetla wynik na wyświetlaczu LCD(1).
(21) Uchwyty paska
Uchwyty paska umieszczone s ą na prawej i lewej stronie przyrz ądu. Pasek
może by ć przez nie prze łożony dla zawieszenia przyrz ądu na ciele
operatora.
(22) Przegub
Wyświetlacz zamocowany jest na os łoniętym gum ą przegubie umo żliwiającym jego przegi ęcie w dó ł lub w gór ę. Dzi ęki temu mo żliwe jest takie
pozycjonowanie wyświetlacza, aby odczyt był jak najwygodniejszy.
(19) Powierzchnie dotykowe
Powierzchnie kontaktowe umieszczone s ą po obu stronach uchwytu
adaptera (14). Kiedy uchwyt trzymany jest w ręce, powierzchnia kontaktowa
jest dotykana. Jest ona elektryczn ie odizolowana od mierzonego obwodu i
od z łącz pomiarowych. Przyrz ąd mo że by ć używany jako tester faz dla
urządzeń II klasy ochrony!
Jeśli pomi ędzy przewodem ochronnym PE a powierzchni
ą kontaktow ą
pojawi się potencjał wyższy niż 100V, kontrolka PE (5) za świeca się (patrz
rozdział 16.1 „Funkcje kontrolek” na stronie 66).
- 59 -
(23) Bezpieczniki wymienne
Dwa wymienne bezpieczniki s ą umieszczone pod pokryw
baterii.
ą pojemnika
(24) Bezpieczniki
Dwa bezpieczniki typu M3, 15/500G (alternatywnie można użyć bezpieczniki
FF3,15/500G) zabezpieczaj ą przyrz ąd przed przeci ążeniem. Przewody
fazowe L i przewód neutralny N s
ą zabezpieczone indywidualnie. Je śli
bezpiecznik jest uszkodzony i
przeprowadzana jest próba wykonania
pomiaru, właściwy komunikat wyświetlany jest na ekranie LCD(1).
Uwaga!
Zastosowanie niewłaściwych bezpieczników może doprowadzić do poważnego uszkodzenia przyrządu.
Tylko zastosowanie oryginalnych bezpieczników o w
łaściwej
charakterystyce, dostarczanych przez firm
ę GOSSENMETRAWATT, zapewnia w łaściwą ochron ę użytkownika i
przyrządu (kod zamówienia 3-578-189-01).
Zakresy napi ęć UL-N i U L-PE są obowi ązujące równie ż po
przepaleniu bezpieczników.
(25) Podpórka
Zapewnia podparcie przyrz ądu i pola odczytowego. Powinna by ć używana,
gdy dołączony jest moduł z drukarką PROFiTEST PSI.
(26) Tabliczka znamionowa
Zawiera informacje na temat funkcji i warto ści charakterystycznych danego
przyrządu pomiarowego.
(27) Zasobnik baterii
Zasobnik baterii przeznaczony je st do umieszczenia w nim 6 baterii
alkalicznych IEC LR6 o napi ęciu 1,5V do zasilania przyrz ądu. Baterie
muszą by ć umieszczone w kierunkach zgodnych z oznaczeniami
umieszczonymi na zasobniku. Zasobnik może być włożony do wnęki tylko w
jednym kierunku, ze względu na blokady mechaniczne.
(28)
Pokrywa wnęki baterii
Uwaga!
Przed usuni ęciem pokrywy, przyrz ąd musi by ć od łączony od
mierzonego obwodu!
Pokrywa baterii przykrywa wn ękę baterii, w której znajduj ą si ę zasobnik
wraz bateriami (27), bezpiecznikami (24) i wymiennymi bezpiecznikami (23).
- 60 -
(29)
Oznaczenie mierzonej wartości 1
(30)
Oznaczenie wybranej funkcji podfunkcji pomiarowej 1.
(31)
Trzycyfrowy wyświetlacz numeryczny: mierzona wartość 1
(razem z jednostką pomiarową).
(32)
Trzycyfrowy wyświetlacz numeryczny: mierzona wartość 2
(razem z jednostką pomiarową).
(33)
Skrócone oznaczenie wybranej podfunkcji, komunikat, tekst
pomocy.
(34)
Oznaczenie mierzonej wartości 2.
(35)
Gniazdo ładowarki / przyłączeniowe cęg pomiarowych
Gniazdo może być używane tylko do podłączenia ładowarki
akumulatorów lub cęg pomiarowych (transformatora prądu) typu
Z501G.
(36)
Interfejs podczerwony (SIR, IrDA)
Dane przesyłane są do modułu PSI z wykorzystaniem tego
interfejsu w celu ich zapamiętania lub wydrukowania raportu.
Adapter IrDA (opcjonalny moduł) może być również dołączony w
celu komunikacji przyrządu z komputerem PC.
- 61 -
16
- 62 -
Wartości charakterystyczne
Tylko dla systemów z kategorią przepięciową II, współczynnikiem zanieczyszczenia 2, maksymalnie 5 minut.
U > 253V wyłącznie z użyciem adaptera 2-kontaktowego.
3) 100 UN x 1/Ω.
4) Z zewnętrznym adapterem Z541A jako opcją wyposażenia.
5) I∆N = 500mA, maksymalnie UN = 330V.
6) L-PE: 300V, L-L: 500V.
1)
2)
- 63 -
Warunki odniesienia
Napięcie linii
Częstotliwość napięcia
Mierzony zakres częstotliwości
Kształt mierzonego napięcia
efektywn
Kąt impedancji linii
Rezystancja sondy
Napięcie zasilania
230 V ± 0,1%
50 Hz ± 0,1%
45 Hz .. 65 Hz
sinusoidalny (odchyłka pomiędzy
ą i wyprostowaną ≤ 0,1%)
cos φ = 1
≤ 10 Ω
bateria: 8V ± 0,5V
Temperatura otoczenia
Wilgotność względna
40%
Powierzchnia dotyku
Rezystancja izolacji stanowiska
+23 °C ± 2 K
.. 60%
do testowania różnicy potencjałów
tylko rezystancyjna
Nominalne zakresy użytkowania
Napięcie UN
Częstotliwość fN
16
Zakres napięć mierzonych
Zakres mierzonych częstotliwości
Kształt napięcia sinusoidalny
Zakres temperatur
Napięcie baterii
Kąt impedancji linii
Rezystancja sondy
- 64 -
120 V
230 V
400 V
2/ Hz
3
50 Hz
60 Hz
200 Hz
400 Hz
65 .. 550 V
15,4 .. 420 Hz
(108 .. 132 V)
(196 .. 253 V)
(340 .. 440 V)
(15,4 .. 18 Hz)
(49,5 .. 50,5 Hz)
(59,4 .. 60,6 Hz)
(190 .. 210 Hz)
(380 .. 420 Hz)
0 °C .. +40 °C
6 .. 10 V
odpowiadający cos φ = 1 .. 0,95
< 50 kΩ
Warunki otoczenia
Temperatura przechowywania
Temperatura pracy
Wilgotność względna
Wysokość
-20 °C .. +60 °C (bez baterii)
-10 °C .. +50 °C
maks. 75%, bez kondensacji
maks. 2000 m n.p.m.
Napięcie zasilania
Baterie
LR6
Akumulatory
NiCd
Ładowarka akumulatorów
(brak w wyposażeniu) o
Czas ładowania oko
6 szt. baterii alkalicznych (IEC
1,5V)
lub NiMH
NA 0100S (9V DC), wtyk jack
średnicy 3,5mm.
ło 8 godzin
Liczba pomiarów (z użyciem 1 kompletu baterii), bez podświetlenia
RISO
1 pomiar, 25 sekund przerwy:
1500
pomiarów
RLO
automatyczne
odwracanie
polaryzacji (1cykl pomiarowy) 25
sekund przerwy:
1500
pomiarów
Ze wzgl ędu na mniejsz ą pojemno ść akumulatorów w porównaniu z
bateriami przy zasilaniu z akumulatorów mo że by ć wykonana mniejsza
liczba pomiarów. I tak dla przyk ładu: z u życiem zestawu baterii 0100S
(indeks zamówienia Z501B) mo że być wykonanych oko ło 2/3 podanej liczby
pomiarów.
Bezpieczeństwo elektryczne
Klasa bezpieczeństwa
EN
Nominalne napięcie sieci
Napięcie testowe
Kategoria przepięciowa III
Stopień zanieczyszczenia
Bezpieczniki
Doprowadzenia L i N
(ew.
Kompatybilność elektromagnetyczna
Norma produktu EN
EN
II zgodnie z IEC 61010-1/
61010-1/VDE 0411-1
230/400 V (300/500 V)
3,7 kV 50 Hz
Przeciążenia
RISO
UL-PE, UL-N
Fi, RE, RF
Zloop, Zi
2
1 bezpiecznik topikowy
M 3,15/500G 6,3 mm x 32 mm
FF 3,15/500G)
61326-1:997
61326:1997/A1:1998
Emisja zakłóceń
EN 55022
Odporność na zakłócenia
EN 61000-4-2
Kontakt/powietrze - 4 kV/8 kV
EN 61000-4-3
10 V/m
EN 61000-4-4
Doprowadzenia sieci - 2 kV
Klasa
A
RLO
Zabezpieczenie
przy pomocy bezpieczników
Interfejs danych
Typ
Format
Odległość
Obudowa
Stopień ochrony
Wymiary
Ciężar
600 V ciągłe
600 V ciągłe
440 V ciągłe
550 V (przy większej liczbie pomiarów
wykonywanych bez przerw może dojść
do przegrzania przyrządu. W takim przypadku przyrząd wyłączy się automatycznie)
Elektroniczne zabezpieczenie nie pozwala
na załączenie, jeśli obecne jest napięcie
interferencji).
3,15 A 10 sekund,
bezpieczniki przepalają się > 5A
Z wykorzystaniem podczerwieni (SIR, IrDA)
dwukierunkowy, transmisja half - duplex
9600 bps, 1 bit startu, 1 bit stopu, 8 bitów
danych, bez parzystości, bez kontroli
Maksymalnie 30 cm
zalecany dystans < 10 cm
Obudowa: IP40
Sonda testowa: IP40 zgodnie z
DIN VDE 0470 Część 1/EN 60529
240 x 340 x 62 mm
(bez kabli pomiarowych)
około 2,5 kg z bateriami
- 65 -
16.1
Funkcje kontrolek
Kontrolka
Status
PE
świeci na
czerwono
PE
świeci na
czerwono
świeci na
zielono
migocze na
zielono
migocze na
zielono
świeci na
pomarańczo
wo
migocze na
czerwono
migocze na
czerwono
świeci na
czerwono
świeci na
czerwono
NETZ /
MAINS 1)
NETZ /
MAINS 1)
NETZ /
MAINS 1)
NETZ /
MAINS 1)
NETZ /
MAINS 1)
NETZ /
MAINS
NETZ /
MAINS
UL/RL
FI/RCD
1)
świeci na
czerwono
Złącze
testowe
X
Adapter
pomiarowy
X
X
X
X
Pozycja przełącznika
Opis
wyboru funkcji
wszystkie
Przyrząd wy łączył si ę pr zy różnicy potencja łów ≥ 100V pomi ędzy powierzchni ą dotykow ą a jednym z
terminali L, N, PE lub L1, L2, L3 przy jednostykowym po łączeniu lub PE (kontakt ochronny) pod łączony do
wielu kontaktów.
I∆N / R E / Z I / Z Loop / Przyrząd za łączony i różnica potencja łów ≥ 100 V pomi ędzy powierzchni ą dotykow ą i PE (kontakt
uziemiający). Częstotliwość > 45 Hz.
RISO
I∆N / RE / ZI / ZLoop
Napięcie sieci 65 V do 253 V, pomiar może być przeprowadzony.
X
I∆N / RE / ZI / ZLoop
X
ZLoop
X
I∆N / RE / ZI / ZLoop
Napięcie linii 65 do 253 V w stosunku do PE, doprowadzone są dwie różne fazy (brak przewodu N), pomiar
może być przeprowadzony.
X
I∆N / RE / ZI / ZLoop
Napięcie sieci < 65 V lub > 253 V, pomiar przerwany.
X
ZLoop
Napięcie sieci < 65 V lub > 550 V, pomiar przerwany.
X
RISO/RLO
Wykryto napięcie interferencji, pomiar zablokowany.
X
X
I∆N
RISO/RLO
X
X
I∆N
- Napięcie kontaktów UI∆N lub UI∆ > 25 V lub 50 V.
- Zadziałał wyłącznik bezpieczeństwa.
- Przekroczono graniczną wartość lub zwarcie w czasie realizacji funkcji RISO/RLO
Wyłącznik różnicowo – prądowy nie zadziałał lub zadziałanie nastąpiło zbyt późno.
Wyłącznik różnicowo – prądowy zadziałał przy 50% przy nastawie „English/UK-parameter”.
Kontrolka NETZ/MAINS (6) nie funkcjonuje podczas testowania urz
- 66 -
Napięcie sieci 65 V do 440 V, przewód neutralny N nie jest pod łączony, pomiar może być przeprowadzony
(I∆N 500 mA, 330V)
Napięcie sieci 65 V do 550 V, pomiar może być przeprowadzony.
ądzeń ró
żnicowo – pr
ądowych w systemach zasilania IT.
17
Konserwacja i obsługa
17.1
Test urządzenia
W oknie wyświetlane są następujące informacje:
- Wersja oprogramowania z datą wprowadzenia.
- Typ przyrządu.
- Data ostatnio przeprowadzonej kalibracji / regulacji.
- Ekran statusu dla testu wewn ętrznego ( w liniach ROMCHECKSUM i CAL-CHECKSUM musi si ę pojawić komunikat
„OK”; je śli nie jest on wy świetlany, przyrz ąd nie mo że by ć
używany ze wzgl ędu na dok ładność wykonywanych
pomiarów; w takim przypadku nale ży skontaktowa ć si ę z
najbliższym centrum serwisowym).
Aby przeprowadzić wszystkie testy, nale ży przycisnąć przycisk Start (3 lub
17) po ka żdym ekranie kontrolnym. Test mo że by ć przerwany poprzez
naciśnięcie klawisza Menu (4) po ukazaniu się ekranu kontrolnego.
W czasie testu uka że si ę 6 ró żnych ekranów testowych, pierwsze dwa
zawierać będą poziome i pionowe linie, na przykład:
- 67 -
Następnie ukażą się ekrany testowe, jak niżej:
Każdy z przekaźników jest załączany dwukrotnie.
Każda z kontrolek migocze trzykrotnie. Kontrolka PE nie mo że
być przetestowana automatycznie!
- 68 -
Po naciśnięciu dowolnego klawisz przyrząd testowy wykonuje restart.
17.2 Baterie i akumulatory, ładowanie
Co pewien regularny, krótki okres czasu lub po d
łuższym okresie
przechowywania przyrządu, należy upewnić się, że baterie czy akumulatory
są w dobrej kondycji i nie maj ą wycieków elektrolitu. Je śli ten zdarzy si ę,
należy przy pomocy mi
ękkiej szmatki wyczy ścić zanieczyszczone
powierzchnie i wymienić komplet baterii.
Jeśli test baterii wykaże spadek ich napięcia poniżej dopuszczalnej wartości
(patrz rozdzia ł 3.3 „Test baterii” na stronie 9), nale ży zainstalowa ć nowy
komplet baterii lub na ładować akumulatory (patrz rozdzia ł 3.1 „Instalacja i
wymiana baterii” na stronie 8).
Uwaga!
Do ładowania akumulatorów u żywaj wy łącznie ładowarki NA
0100S o nominalnym napi ęciu wyj ściowym 9V DC, która
zapewnia bezpiecze ństwo u żytkowania. Przed do łączeniem
ładowarki do złącza ładowarki upewnij się, że:
- W zasobniku baterii zosta ły umieszczone akumulatory a nie
standardowe baterie!
- Wszystkie z łącza przyrządu zosta ły od łączone od
mierzonego obwodu.
- Przełącznik napięć na ładowarce jest w pozycji 9V.
17.2.1 Ładowanie akumulatorów NiMH oraz NiCd w przyrządzie
PROFITEST-II
Problem
Akumulatory nie są naładowane do końca:
• Przy pierwszym ładowaniu akumulatorów.
• Gdy ładowany jest pakiet akumulatorów, z których zawiera akumulatory
naładowane do znacząco różnych poziomów.
Opisana wy żej sytuacja mo że by ć rozpoznana, gdy po oko ło 30 minutach
ładowania przyrząd jest załączany na wyświetlaczu sygnalizowany jest niski
stan baterii i przyrząd samoczynnie wyłącza się.
Pomoc
Odłączyć ładowarkę od sieci zasilającej i od przyrządu.
Przełącznik wyboru warto ści napi ęcia ładowarki prze łączyć z pozycji
„9V” w pozycję „12V”.
Podłączyć ładowarkę do przyrządu oraz do gniazdka sieci zasilającej.
Ładować akumulatory przez oko ło 10 do 15 minut przy wy łączonym
przyrządzie testowym.
Odłączyć ładowarkę od przyrządu i sieci zasilającej, przełącznik wyboru
wartości napięcia ładowarki ustawić ponownie w pozycji „9V”.
Podłączyć ładowarkę do przyrządu oraz do gniazdka sieci zasilającej.
Kontynuować ładowanie baterii.
- 69 -
17.3 Bezpieczniki
Jeśli ze wzgl ędu na przeci ążenie bezpiecznik przepali ł si ę, odpowiedni
komunikat pojawi si ę na wy świetlaczu LCD (1). Zakres pomiarowy
przyrządu w takim przypadku nie zmienia się.
Przy niektórych pomiarach uszkodzenie bezpiecznika nie mo że
być automatycznie wykryte. W takich przypadkach mo że si ę
pojawić komunikat „Check the setup” (sprawd ź nastawy). B łąd
pomiaru mo że mie ć wiele ró żnych przyczyn, nie tylko
uszkodzenie bezpiecznika.
Wymiana bezpieczników
Uwaga!
Przed otwarciem pokrywy baterii (28) od łączyć przyrz ąd od
mierzonego obwodu na wszystkich kontaktach!
Popuścić śrubę znajduj ącą si ę na pokrywie baterii (28) na spodniej
części przyrz ądu i usu ń pokryw ę. Bezpieczniki (24) oraz wymienne
bezpieczniki (23) są dostępne.
Otworzyć pokryw ę bezpieczników przy pomocy w łaściwego narz ędzia
(np. wkrętaka) przez naciśnięcie i obrót w kierunku wskazówek zegara.
- 70 -
Uwaga!
Jeśli używane są niewłaściwe bezpieczniki, to może dojść
do wielu różnych uszkodzeń przyrządów.
Tylko zastosowanie oryginalnych bezpieczników o w
łaściwej
charakterystyce, dostarczanych przez firm
ę GOSSENMETRAWATT, zapewnia w łaściwą ochron ę użytkownika i
przyrządu (kod zamówienia 3-578-189-01).
Zwarcie bezpieczników lub ich naprawa s
ą zabronione!
Przyrząd mo że by ć uszkodzony, je
śli u żyte zostan ą
bezpieczniki niewłaściwego typu!
Wymienić uszkodzony bezpiecznik.
Założyć pokryw ę bezpieczników i zabezpieczy ć ją przed otwarciem
przekręcając w kierunku przeciwnym do ruchy wskazówek zegara.
Założyć pokrywę baterii i dokręcić śrubę blokującą.
17.4 Obudowa
Nie jest wymagane żadne specjalne post ępowanie. Powierzchnie musz ą
być czyste i suche. Do czyszczenia mo żna u żywać np. mi ękkiej szmatki.
Nie wolno u żywać środków czyszcz ących zawieraj ących materia ł ścierny
lub rozpuszczalniki.
18
Dodatek
18.1
Tabela 1
Tabele do określenia maksymalnych i minimalnych wyświetlanych wartości podczas rozważań maksymalnego błędu pomiaru przyrządu:
ZLOOP / ZI [Ω]
Wartość
Maksymalna
graniczna
wartość
wyświetlana
0,10
0,01
0,15
0,06
0,20
0,10
0,25
0,15
0,30
0,20
0,35
0,24
0,40
0,29
0,45
0,33
0,50
0,38
0,60
0,47
0,70
0,59
0,80
0,68
0,90
0,77
1,00
0,86
1,50
1,40
2,00
1,87
2,50
2,35
3,00
2,82
3,50
3,30
4,00
3,78
4,50
4,25
5,00
4,73
6,00
5,68
7,00
6,63
8,00
7,59
9,00
8,54
9,99
9,48
18.2
ZLOOP (+/- półfala) [Ω]
Wartość
Maksymalna
graniczna
wartość
wyświetlana
0,1
0,04
0,15
0,08
0,20
0,12
0,25
0,16
0,30
0,20
0,35
0,25
0,40
0,29
0,45
0,33
0,50
0,37
0,60
0,45
0,70
0,54
0,80
0,62
0,90
0,70
1,00
0,79
1,50
1,33
2,00
1,79
2,50
2,24
3,00
2,70
3,50
3,15
4,00
3,60
4,50
4,06
5,00
4,51
6,00
5,42
7,00
6,33
8,00
7,24
9,00
8,15
9,99
9,05
Tabela 2
Wartość
graniczna
0,10
0,15
0,20
0,25
0,30
0,35
0,40
0,45
0,50
0,60
0,70
0,80
0,90
1,00
1,50
2,00
2,50
3,00
3,50
4,00
4,50
5,00
6,00
7,00
8,00
9,00
Maksymalna
wartość
wyświetlana
0,04
0,09
0,13
0,18
0,22
0,27
0,31
0,36
0,40
0,50
0,59
0,68
0,77
0,86
1,40
1,87
2,35
2,82
3,30
3,78
4,25
4,73
5,68
6,63
7,59
8,54
RE / RELoop [Ω]
Wartość
Maksymalna
graniczna
wartość
wyświetlana
10,0
9,49
15,0
13,3
20,0
17,9
25,0
22,4
30,0
27,0
35,0
31,5
40,0
36,0
45,0
40,6
50,0
45,1
60,0
54,2
70,0
63,3
80,0
72,4
90,0
81,5
100
90,6
150
133
200
179
250
224
300
270
350
315
400
360
450
406
500
451
600
542
700
633
800
724
900
815
Wartość
graniczna
1,00 k
1,50 k
2,00 k
2,50 k
3,00 k
3,50 k
4,00 k
4,50 k
5,00 k
6,00 k
7,00 k
8,00 k
9,00 k
9,99 k
Maksymalna
wartość
wyświetlana
906
1,33 k
1,79 k
2,24 k
2,70 k
3,15 k
3,60 k
4,06 k
4,51 k
5,42 k
6,33 k
7,24 k
8,15 k
9,05 k
- 71 -
18.3
Tabela 3
Wartość
graniczna
0,10
0,15
0,20
0,25
0,30
0,35
0,40
0,45
0,50
0,55
0,60
0,70
0,80
0,90
1,00
1,50
2,00
2,50
3,00
3,50
4,00
4,50
5,00
6,00
7,00
8,00
9,00
- 72 -
RISO [MΩ]
Minimalna
Wartość
wartość
graniczna
wyświetlana
0,12
10,0
0,17
15,0
0,23
20,0
0,28
25,0
0,33
30,0
0,38
35,0
0,44
40,0
0,49
45,0
0,54
50,0
0,59
60,0
0,65
70,0
0,75
80,0
0,86
90,0
0,96
100
1,07
150
1,59
200
2,12
250
2,65
300
3,17
3,70
4,23
4,75
5,28
6,33
7,38
8,44
9,49
18.4
Minimalna
wartość
wyświetlana
10,7
15,9
21,2
26,5
31,7
37,0
42,3
47,5
52,8
63,3
73,8
84,4
94,9
107
159
212
265
317
Tabela 4
Wartość
graniczna
0,10
0,15
0,20
0,25
0,30
0,35
0,40
0,45
0,50
0,60
0,70
0,80
0,90
1,00
1,50
2,00
2,50
3,00
3,50
4,00
4,50
5,00
6,00
7,00
8,00
9,00
RLO [Ω]
Maksymalna
Wartość
wartość
graniczna
wyświetlana
0,06
10,0
0,11
15,0
0,16
20,0
0,21
25,0
0,25
30,0
0,31
35,0
0,35
40,0
0,40
45,0
0,45
50,0
0,54
60,0
0,64
70,0
0,74
80,0
0,83
90,0
0,93
99,9
1,41
1,89
2,37
2,85
3,33
3,81
4,29
4,77
5,74
6,70
7,66
8,62
18.5
Maksymalna
wartość
wyświetlana
9,58
14,1
18,9
23,7
28,5
33,3
38,1
42,9
47,7
57.4
67,0
76,6
86,2
95,7
Tabela 5
ZST [kΩ]
Wartość
Minimalna
graniczna
wartość
wyświetlana
10
15
15
20
20
26
25
32
30
37
35
43
40
48
45
54
50
59
56
66
60
70
70
82
80
93
90
104
100
115
150
170
200
254
250
317
300
379
350
442
400
504
450
567
500
629
600
754
700
879
800
>999
18.6 Tabela 6
Minimalne wy świetlane warto ści pr ądu zwarcia dla okre ślenia pr ądu nominalnego bezpieczników topikowych i automatycznych dla systemów o nominalnym
napięciu UN = 230/240 V.
Prąd
nominalny IN
[A]
Bezpieczniki dla niskiego napięcia
zgodnie z normą DIN VDE 0636
Charakterystyka gL
Charakterystyka gL
Prąd zadziałania 5 s
2
3
4
6
8
10
13
16
20
25
32
40
50
63
80
100
125
160
Wartość
graniczna
[A]
9,21
14,1
19,2
28
37,5
47
60
72
88
120
156
200
260
351
452
573
751
995
Przykład:
Wyświetlana warto ść 90,4 A
Min. wart.
wyświetlana
[A]
10
16
21
30
40
50
64
77
94
128
167
216
297
407
532
687
926
1,28 k
Prąd zadziałania 0,2 s
Wartość
graniczna
[A]
20
30
40
60
80
100
125
148
191
270
332
410
578
750
Min. wart.
wyświetlana
[A]
22
33
43
64
85
106
133
159
206
309
383
479
693
924
Z przerywaczem obwodu i wyłącznikiem linii
Charakterystyka B
(kiedyś L)
Prąd zadziałania
5 x IN (< 0,2 s/0,4 s)
Wartość
Min. wart.
graniczna wyświetlana
[A]
[A]
10
11
15
16
20
22
30
32
40
42
50
53
65
69
80
85
100
106
125
134
160
172
200
216
250
285
315
363
Charakterystyka C
(kiedyś G, U)
Prąd zadziałania
10 x IN (< 0,2 s/0,4 s)
Wartość
Min. wart.
graniczna wyświetlana
[A]
[A]
20
22
30
33
40
43
60
64
80
85
100
106
130
139
160
172
200
216
250
285
320
369
400
467
500
593
630
762
nast ępna najni ższa war tość dla bezpiecznika o charakterystyce B z tabeli: 85 A
Charakterystyka D
Charakterystyka K
Prąd zadziałania
20 x IN (< 0,2 s/0,4 s)
Wartość
Min. wart.
graniczna wyświetlana
[A]
[A]
40
43
60
64
80
85
120
128
160
171
200
216
260
298
320
369
400
467
500
593
640
774
800
985
1,00 k
1,29 k
1,26 k
1,60 k
Prąd zadziałania
14 x IN (< 0,1 s)
Wartość
Min. wart.
graniczna wyświetlana
[A]
[A]
28
30
42
45
56
60
84
89
112
120
140
150
182
196
224
243
280
322
350
405
448
528
560
670
700
860
882
1,10 k
pr ąd nominalny urz ądzenia ochronnego (I N) maksymalnie 16A.
- 73 -
18.7
Lista skrótów wraz ze znaczeniami
Wyłączniki różnicowo - prądowe
I∆
Prąd zadziałania
I∆N
Nominalny prąd awaryjny
IF
Narastający prąd testowy (prąd awaryjny)
PRCD
Przenośne urządzenie zabezpieczające
RE
Wyliczona rezystancja uziemienia lub rezystancja pętli
uziemienia
S
Specjalne urządzenie różnicowo - prądowe
SRDC
Gniazdo urządzenia różnicowo – prądowego
(zainstalowane na stałe)
tA
Czas do zadziałania
UI∆
Napięcie kontaktów w momencie zadziałania
UI∆N
Napięcie kontaktów w powiązaniu z nominalnym prądem I∆N
UL
Wartość graniczna napięcia kontaktów
Wyłączniki nadprądowe
IK
Wyliczony prąd zwarcia (dla napięcia nominalnego)
ZI
Impedancja linii
ZLoop
Impedancja pętli
Uziemienie
RB
RE
RELoop
Rezystancja uziemienia
Zmierzona rezystancja uziemienia
Rezystancja pętli uziemienia
Niskie wartości rezystancji przewodu ochronnego, uziemienia i
doprowadzeń napięcia
Rezystancja doprowadzenia (polaryzacja „+” / PE)
RLO+
RLO- Rezystancja doprowadzenia (polaryzacja „–” / PE)
- 74 -
Izolacja
RE(ISO)
RISO
RST
ZST
Rezystancja upływu ziemi (DIN 51953)
Rezystancja izolacji
Rezystancja ścian i podłogi
Impedancja ścian i podłogi
Prąd
IL
IM
IN
IP
Płynący prąd (zmierzony przy pomocy cęg pomiarowych)
Prąd zmierzony
Prąd nominalny
Prąd testowy
Napięcie
f
Częstotliwość napięcia
Nominalna wartość częstotliwości napięcia
fN
UBatt
Napięcie zasilania
Napięcie elektrody uziemienia
UE
UL-L
Napięcie pomiędzy dwoma przewodami fazowymi
UL-N
Napięcie pomiędzy przewodem fazowym i neutralnym
UL-PE
Napięcie pomiędzy przewodem fazowym i ochronnym
U
Napięcie
Nominalne napięcie linii
UN
U3~
Najwyższe zmierzone napięcie podczas testu kolejności faz
UPROBE/US-PE Napi ęcie pomiędzy sondą pomiarową a przewodem PE
Z541A Adapter do pomiaru wilgotności i temperatury
FRel
Wilgotność względna
Temp./v Temperatura
19
Naprawy i części zamienne. Laboratorium
kalibracji oraz wypożyczalnia przyrządów.
Gdy konieczna jest naprawa lub kalibracja przyrządu, prosimy o kontakt z:
GOSSEN METRAWATT GMBH
Service Center
Thomas Mann Strasse 16-20
90471 Nürnberg, Germany
Phone +49 (0) 911 8602-0
Fax
+49 (0) 911 8602-253
Email [email protected]
Adres jest aktualny dla terenu Ni
emiec. W innych krajach prosimy
kontaktować się z naszymi oddziałami lub reprezentantami.
Kompetentny partner.
GOSSEN METRAWATT GMBH posiada certyfikat zgodno ści z DIN EN ISO
9001:2000.
Nasze laboratorium kalibracji (DKD) je st akredytowanym przez Physikalisch
Technische Bundesanstalt (Niemiecki In stytut Fizyki i Metrologii) oraz
Deutscher Kalibrierdienst (Niemiecka S łużba Kalibracji) zgodnie z norm ą
DIN EN ISO/IEC 17025 zarejestrowane pod numerem DKD-K-190701.
Oferujemy kompletny zakres ekspert yz z dziedziny metrologii: od raportów
testowych do us ług kalibracji przyrz ądów. Nasza stacja kalibracji DKD jest
integralną cz ęścią dzia łu us ług. Je śli podczas kalibracji wykryte zostan ą
błędy, nasz wyspecjalizowany personel ma mo
żliwość dokonania
niezbędnych napraw u żywając oryginalnych cz ęści zamiennych. Nasze
laboratorium kalibracji świadczy również usługi kalibracji przyrządów innych
producentów.
20
Wsparcie techniczne.
Gdy konieczne jest wsparcie dotyczące produktu, prosimy o kontakt z:
GOSSEN METRAWATT GMBH
Product Support Hotline
Phone +49 911 8602-112
Fax
+49 911 8602-709
Email [email protected]
- 75 -
