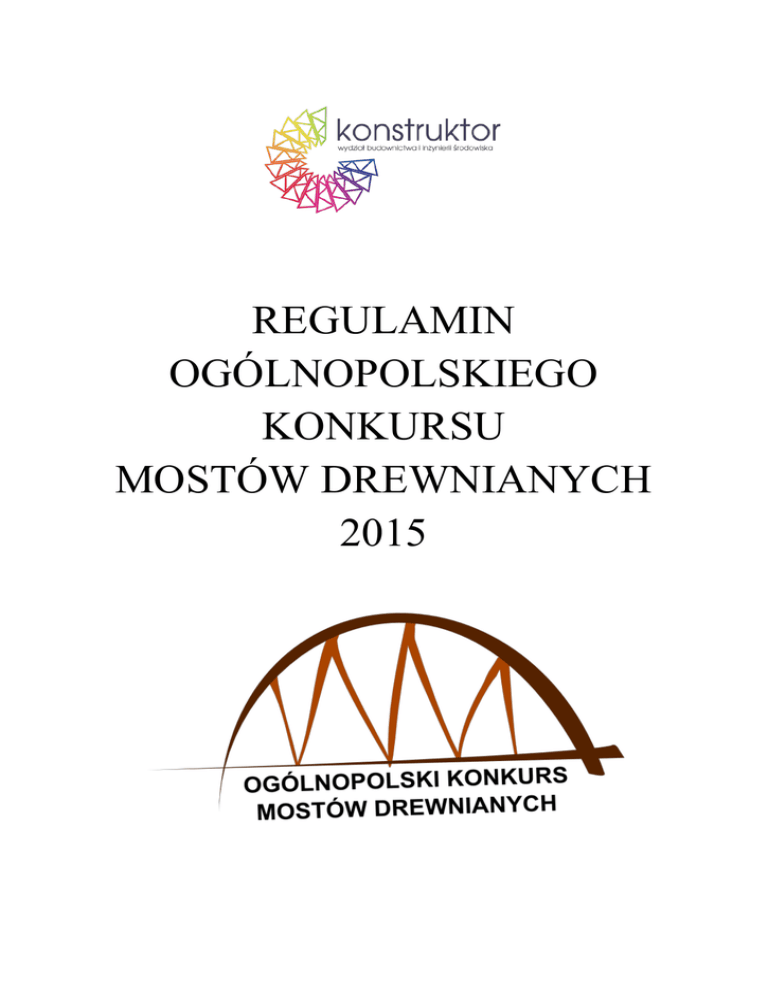

REGULAMIN OGÓLNOPOLSKIEGO KONKURSU MOSTÓW

REGULAMIN
OGÓLNOPOLSKIEGO
KONKURSU
MOSTÓW DREWNIANYCH
2015
Regulamin Ogólnopolskiego Konkursu Mostów Drewnianych 2015
ROZDZIAŁ I – Postanowienia ogólne
Organizator
§1
Organizatorem Ogólnopolskiego Konkursu Mostów Drewnianych, zwanego dalej Konkursem,
jest Studenckie Koło Naukowe Konstruktor działające przy Wydziale Budownictwa i Inżynierii
Środowiska Politechniki Białostockiej, zwana dalej Organizatorem, działająca na Politechnice
Białostockiej.
Regulamin
§2
1. Zasady Konkursu określa niniejszy Regulamin Konkursu.
2. Regulamin Konkursu znajduje się na Stronie internetowej www.konstruktor.pb.edu.pl
3. Nie zastosowanie się do któregokolwiek z punktów regulaminu może przyczynić się
do dyskwalifikacji drużyny.
Czas i miejsce
§3
Konkurs odbędzie się w dniach 25-27.11.2015r. roku na terenie kampusu Politechniki
Białostockiej.
Uczestnicy
§4
1. Uczestnikami Konkursu są wszyscy członkowie, zgłoszonych Drużyn (patrz
Regulamin Konkursu §5 ust.1).
2. W Konkursie mogą uczestniczyć wyłącznie osoby pełnoletnie będące studentami szkół
wyższych studiów pierwszego i drugiego stopnia.
1.
2.
3.
4.
5.
Drużyna
§5
W skład Drużyny wchodzi czterech lub pięciu Uczestników.
Uczestnik może być członkiem tylko jednej Drużyny.
Drużyna musi posiadać Opiekuna, który jest pracownikiem naukowym lub
doktorantem uczelni, na której studiuje większość członków Drużyny.
Drużyna musi wybrać Kapitana.
Dopuszcza się aby w jednej Drużynie byli studenci z różnych uczelni.
-2-
Regulamin Ogólnopolskiego Konkursu Mostów Drewnianych 2015
ROZDZIAŁ II – Etapy Ogólnopolskiego Konkursu Mostów
Drewnianych
Informacje ogólne
§6
1. Konkurs podzielony jest na etapy odbywające się w następującej kolejności - Etap
Eliminacyjny, a następnie Etap Konkursowy.
2. Etap Eliminacyjny polega na wyłonieniu spośród wszystkich zgłoszonych drużyn,
tych zakwalifikowanych do Etapu Konkursowego.
3. Etap Konkursowy składa się z trzech podetapów – Etapu Wykonania Konstrukcji,
Etapu Montażowego i Etapu Obciążeniowego.
1.
2.
3.
4.
5.
6.
Etap Eliminacyjny
§7
W Etapie Eliminacyjnym biorą udział wszystkie drużyny, które przesłały gotowe
projekty wykonawcze mostów do 18.10.2015r. włącznie.
Przebieg:
a. Kontrola projektów pod względem zgodności z regulaminem, dokonywana
przez Organizatora,
b. Ocena każdego projektu w kategoriach ustalonych przez Komisję,
c. Wyłonienie drużyn, które wezmą udział w Etapie Konkursowym.
(W przypadku dużej ilości poprawnych zgłoszeń, pierwszeństwo mają te
z wcześniejszą datą złożenia).
Do Etapu Konkursowego zostanie zakwalifikowanych 10 drużyn.
Zakwalifikowane Drużyny są zobligowane do uiszczenia opłaty wpisowego w
wysokości 750 zł na konto podane przez Organizatora w terminie 5 dni roboczych od
daty ogłoszenia Drużyn zakwalifikowanych do Etapu Konkursowego.
Wycofanie się z Konkursu po wpłaceniu wpisowego skutkuje utratą pieniędzy.
Konkurs nie odbędzie się, jeżeli zgłosi się mniej niż 5 drużyn. W przypadku
rozwiązania konkursu kwota wpisowego jest zwracana.
Etap Wykonania Konstrukcji
§8
1. Biorą w nim udział Drużyny, które przeszły Etap Eliminacyjny.
2. Przebieg: wykonanie konstrukcji w zakładzie prefabrykacji zgodnie z nadesłanymi
projektami wykonawczymi.
-3-
Regulamin Ogólnopolskiego Konkursu Mostów Drewnianych 2015
Etap Montażowy
§9
1. Biorą w nim udział Drużyny, które przeszły Etap Eliminacyjny.
2. Drużyny zobowiązane są do przestrzegania zasad BHP oraz używania odzieży
ochronnej (okularów ochronnych oraz rękawic).
3. Przebieg:
a. Montaż obiektu przebiega w ściśle ustalonym czasie i miejscu,
b. Przeniesienie konstrukcji z placu montażowego na stanowisko do obciążania,
c. Sprawdzenie zgodności Skrajni z Załącznikiem nr 1,
d. Etap Montażowy przeprowadzany jest przez Komisję Sędziowską Etapu
Konkursowego.
Etap Obciążeniowy
§ 10
1. Biorą w nim udział Drużyny, które przeszły Etap Montażowy.
2. Przebieg: obciążanie Mostu zgodnie z Załącznikiem 1 oraz 2.
3. Drużyna otrzymuje punkty zgodnie z §21.
ROZDZIAŁ III – Komisja Sędziowska
Skład
§ 11
1. Komisję Sędziowską tworzą:
a. jeden z członków Organizatora pełniący funkcje Przewodniczącego Komisji,
b. jeden z członków Organizatora pełniący funkcje Sekretarza Komisji,
c. przedstawiciel/-e Katedry Konstrukcji Budowlanych Wydziału Budownictwa
i Inżynierii Środowiska,
d. inni pracownicy/pracownicy naukowi PB.
2. W składzie Komisji Eliminacyjnej musi znaleźć się co najmniej 5 osób.
Kompetencje
§ 12
1. Do kompetencji Komisji Eliminacyjnej należy:
a. Obiektywna ocena nadesłanych projektów,
b. Wyłonienie drużyn, które przechodzą do dalszego etapu Konkursu,
c. Egzekwowanie zasad BHP podczas Etapu Montażu,
d. Nadzór nad poprawnością przebiegu Etapu Montażu,
e. Nadzorowanie poprawności pomiarów podczas obciążania konstrukcji,
f. Podsumowanie wyników.
2. Kryterium oceny ustala Komisja.
3. Do kompetencji Przewodniczącego należy:
a. Koordynacja pracy Komisji,
-4-
Regulamin Ogólnopolskiego Konkursu Mostów Drewnianych 2015
b. Posiadanie decydującego głosu w przypadku sytuacji nierozstrzygniętych
przez Komisję Sędziowską,
c. Ogłoszenie wyników.
4. Do kompetencji Sekretarza Komisji Eliminacyjnej należy zapisywanie punktacji i
opracowanie wyników końcowych Etapu Eliminacyjnego w formie protokołu z
podpisami wszystkich członków Komisji Konkursowej.
ROZDZIAŁ IV – Okres Przed konkursowy
1.
2.
3.
4.
5.
Tworzenie Mostu
§ 13
Koszty wykonania zaprojektowanych przez Drużyny Mostów (patrz §14 ust. 1)
pokrywa Organizator.
Drużyny przesyłają gotowe projekty Mostów, zawierające:
a. folder z plikami edytowalnymi (dwg) oraz nieedytowalnymi (pdf), z pełnymi
informacjami, kto wykonał projekt,
b. dokładne zestawienie elementów drewnianych, ich objętości brutto (bez
zacięć) i łączników (dokładność wykonania rysunków warsztatowych będzie
jednym z kryteriów kwalifikacji do konkursu),
c. model 3D mostu (wystarczający będzie model w programie ROBOT, Autocad
Structural Detailing lub pochodne) obrazujący konstrukcję w realnych
proporcjach elementów.
Projekt należy przesłać do dnia 18.10.2015r. na adres [email protected]
z dopiskiem OKMD 2015 – „Nazwa drużyny”
Organizator zapewnia dostarczenie elementów na miejsce Konkursu.
Organizator nie ponosi odpowiedzialności za błędy w rysunkach wykonawczych.
-5-
Regulamin Ogólnopolskiego Konkursu Mostów Drewnianych 2015
ROZDZIAŁ V – Most
Projektowanie
§ 14
1. Podstawą projektowania jest przęsło mostowe, drewniane, zwane dalej Mostem,
którego szczegółowe wymiary geometryczne i skrajnię zawiera Załącznik nr 1.
2. Na wykonanie konstrukcji może być zużyte maksymalnie 0,3 m3 drewna, rozumiane
jako objętość wszystkich profili drewnianych bez zacięć. Do kalkulacji nie wchodzą
Podpory.
3. Most składa się z Elementów Montażowych zwanych dalej Elementami.
4. Elementy składają się z Prętów.
5. Liczba Elementów jest nieograniczona.
6. Elementy nie mogą być przestrzenne, tj. muszą być wykonalne na warsztacie
z jednego płaskiego rzutu.
7. Długość przekątnej prostokąta opisanego na Elemencie nie może przekraczać 150 cm.
8. Jeśli Element składa się z jednego Pręta to jego maksymalna długość nie może
przekraczać 150 cm.
9. Wszystkie Elementy muszą być wykonane ze drewna klasy C24 i z profili zgodnych
z Załącznikiem nr 4.
10. Wszystkie Pręty Elementu muszą być połączone płytkami kolczastymi (Zał. 6).
11. Połączenie Prętów musi uwzględniać warunki zakotwienia płytki kolczastej,
w przeciwnym razie Organizator nie ponosi odpowiedzialności za nośność połączenia.
12. Pomiędzy Elementami należy stosować połączenia na wkręty lub gwoździe (Zał. 5).
W razie potrzeby w połączeniach tych wolno stosować sklejkę lub płytki stalowe.
13. Wszystkie Elementy muszą być nieruchome po zakończeniu Etapu Montażowego.
14. Drużyna może zasięgać porad wykładowców lub pracowników uczelni.
Masa
§ 15
Ostateczna masa Mostu nie będzie brana pod uwagę z powodu możliwych różnic w gęstości
materiału.
1.
2.
3.
4.
Podpory
§ 16
Podpory laboratoryjne są to podpory, na których opierają się przyczółki Mostu
podczas Etapu Obciążeniowego.
Most musi być tak skonstruowany, aby dało się go przytwierdzić do Podpór (patrz
Załącznik nr 1).
Podpory laboratoryjne nie mogą przenosić siły rozporu w dwóch kierunkach.
Podpory zapewnia Organizator.
-6-
Regulamin Ogólnopolskiego Konkursu Mostów Drewnianych 2015
Pomost
§ 17
1. Most musi być tak skonstruowany, aby w obrębie skrajni (patrz Załącznik nr 1) na
obiekcie było możliwe przyłożenie modelowego obciążenia zdefiniowanego
w Załączniku nr 2.
2. Dopuszczalna odchyłka w poziomie przyłożenia obciążenia wynosi 50mm.
Połączenia
§ 18
1. Pręty Elementów montażowych muszą być połączone ze sobą płytkami kolczastymi
zgodnymi z Załącznikiem nr 6.
2. Elementy montażowe muszą być połączone ze sobą asortymentem zgodnym
z Załącznikiem nr 5.
1.
2.
3.
4.
5.
6.
7.
8.
9.
1.
2.
3.
4.
5.
Montaż
§ 19
Montaż odbywa się na Placu budowy.
Dopuszczalne jest skręcanie Elementów na ziemi.
Rozpoczęcie Montażu odbywa się po komendzie Start wydawanej przez członka
Komisji Konkursowej.
Montaż wykonywany jest na czas.
Limit czasowy wynosi 5 godzin.
Podczas Montażu Drużyny mogą robić przerwy wedle własnego uznania.
Po przekroczeniu limitu czasowego Drużyna zostaje zdyskwalifikowana.
Za niedostosowanie się do zasad Montażu przewiduje się punkty karne lub
dyskwalifikację.
Dopuszcza się stosowanie wyłącznie narzędzi dostarczonych przez Organizatora.
Badanie
§ 20
Po zakończonym Montażu Most przenoszony jest ręcznie na miejsce obciążania.
Most poddawany jest próbie obciążeniowej.
Miejsce przyłożenia obciążenia do konstrukcji zgodnie z Załącznikiem nr 1.
O miejscu przyłożenia obciążenia zadecyduje Komisja, a zostanie ono ogłoszone
podczas Oficjalnego rozpoczęciu konkursu.
Próba obciążeniowa trwa do momentu wystąpienia jednego z poniżej wymienionych
zdarzeń:
a. przekroczenie ugięcia wynoszącego 150 mm,
b. wystąpienie zjawiska przyrostu odkształceń konstrukcji Mostu bez
równoczesnego wzrostu siły przyłożonej do konstrukcji,
c. wystąpienia zagrożenia bezpieczeństwa prowadzenia próby obciążeniowej,
-7-
Regulamin Ogólnopolskiego Konkursu Mostów Drewnianych 2015
d. zetknięcia się któregokolwiek elementu konstrukcyjnego z stopą obciążającą w
miejscu nie będącym powierzchnią styku z konstrukcją określoną
w Załączniku nr 2
6. Wartością braną pod uwagę przy ustalaniu punktacji wg §21, jest maksymalna siła
zarejestrowana na maszynie wytrzymałościowej, generującej obciążenie pionowe, do
momentu zajścia jednego ze zdarzeń opisanych w ust. 5.
Punktacja
§ 21
1. Drużyny zdobywają punkty za stosunek przeniesionego obciążenia podczas próby
obciążeniowej [kN] do łącznej objętości wszystkich Prętów drewnianych brutto [m3].
2. Zwycięża Drużyna z największą łączną ilością punktów.
ROZDZIAŁ VI – Postanowienia końcowe
1.
2.
3.
4.
5.
6.
7.
§ 22
Organizator zastrzega sobie prawa do zmian w Regulaminie Konkursu.
Wszelkie korekty znajdujące się na stronie internetowej mają charakter nadrzędny nad
Regulaminem Konkursu.
Decyzje Organizatora mają charakter ostateczny i nie przysługuje od nich odwołanie.
Interpretacja Regulaminu Konkursu przysługuje wyłącznie Organizatorowi.
Wszelkie pytania co do Regulaminu, bądź jego interpretacji należy kierować na adres
mailowy Organizatora [email protected]. Organizator będzie udzielał
odpowiedzi na te pytania poprzez stronę internetową. Odpowiedzi będą umieszczane
w zakładce FAQ i będzie to oficjalne stanowisko Organizatora. O pojawieniu się
nowej informacji z zakładce FAQ, będą informowani niezwłocznie Kapitanowie
i Opiekunowie drużyn drogą mailową.
Ostateczny Harmonogram Konkursu zostanie opublikowany nie później niż dwa
tygodnie przed datą rozpoczęcia Konkursu.
Zakwaterowanie uczestników oraz wyżywienie zawarte w Harmonogramie zapewnia
Organizator.
Wykaz załączników
Załącznik nr 1 – Geometria i skrajnia mostu,
Załącznik nr 2 – Schemat obciążenia,
Załącznik nr 3 – Prototyp mostu,
Załącznik nr 4 – Katalog dozwolonych profili drewnianych,
Załącznik nr 5 – Katalog dozwolonych łączników ciesielskich oraz stalowy płytek perforowanych,
Załącznik nr 6 – Katalog dozwolonych płytek kolczastych,
Załącznik nr 7 – Wstępny harmonogram konkursu.
-8-
konstruktor
SKN KONSTRUKTOR
Geometria i skrajnia mostu
skala 1:20
Podpora
Deska 150x100x25
Skrajnia mostu
1
1
2
Skrajnia mostu
3
Poziom niwelety
3
Podpora
Deska 150x100x25
2
Podpora
Deska 150x100x25
6. Most do podpory zostanie przytwierdzony
poliuretanowego.
dodatkowego przytwierdzenia mostu do
9. Podpory zapewnia Organizator.
Poziom niwelety
Skrajnia mostu
Uwagi:
1. Wymiary podano w milimetrach.
Skrajnia mostu
Poziom niwelety
Podpora
Deska 150x100x25
konstruktor
SKN KONSTRUKTOR
skala 1:10
Widok z boku
q
Uwagi:
1. Wymiary podano w milimetrach.
konstruktor
Prototyp mostu
Model komputerowy
Model rzeczywisty
Uwagi:
kolczastych.
3. Z przyczyn wykonawczych zastosowano
SKN KONSTRUKTOR
konstruktor
Katalog dozwolonych profili drewnianych
Profile drewniane
Deska 25x100
Deska 25x120
Deska 25x150
Uwagi:
drewnianych zamieszczonych w niniejszym
2. Drewno klasy C24.
SKN KONSTRUKTOR
konstruktor
SKN KONSTRUKTOR
CNA 4,0x35
CNA 4,0x50
CNA 4,0x75
CNA 4,0x100
CSA 5,0x25
CSA 5,0x35
CSA 5,0x40
CSA 5,0x50
NP15/40/120
NP15/40/160
NP15/60/140
NP15/80/140
NP15/100/140
NP15/120/160
NP15/140/200
Uwagi:
konstruktor
SKN KONSTRUKTOR
Uwagi:
tylko z asortymentu zamieszczonego
2. Producent: MITEK Industries Polska
konstruktor
SKN KONSTRUKTOR
25 listopad 2015r. - Etap montażowy
• 9.00 - śniadanie
• 10.00 - oficjalne rozpoczęcie konkursu
• 10.30 - szkolenie BHP
• 11.00 – 16.00 - montaż konstrukcji
• 17.00 - obiadokolacja
26 listopad 2015r. - Etap obciążeniowy
• 9.00 - śniadanie
• 10.00 – 15.00 - obciążanie konstrukcji
• 15.00 – 16.00 - podliczenie punktów i wyłonienie zwycięzców
• 16.00 - ogłoszenie wyników i rozdanie nagród
• 17.00 - obiadokolacja
• 20.00 - impreza integracyjna w klubie Gwint
27 listopad 2015r. - Konferencja
• 9.00 - śniadanie
• 10.00 – 15.00 - konferencja o tematyce ogólnobudowlanej
• 15.00 - oficjalne zakończenie konkursu
Uwagi:
