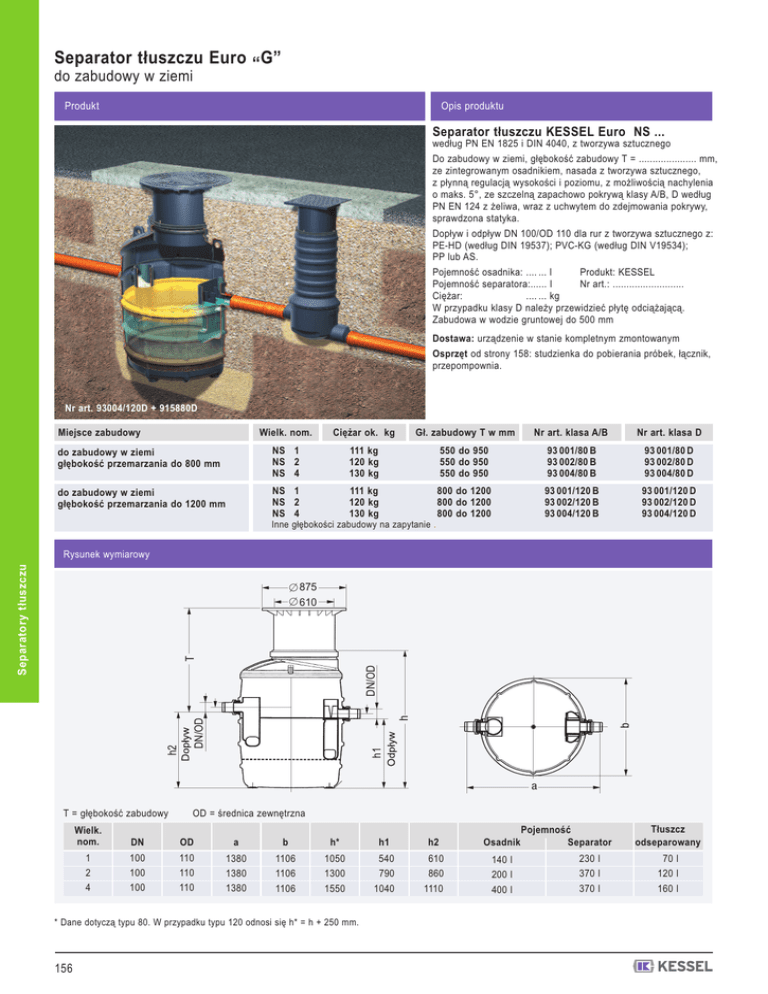

Separator tłuszczu Euro “G”

Separator tłuszczu Euro “G”
do zabudowy w ziemi
Opis produktu
Produkt
Separator tłuszczu KESSEL Euro NS ...
według PN EN 1825 i DIN 4040, z tworzywa sztucznego
Do zabudowy w ziemi, głębokość zabudowy T = ..................... mm,
ze zintegrowanym osadnikiem, nasada z tworzywa sztucznego,
z płynną regulacją wysokości i poziomu, z możliwością nachylenia
o maks. 5°, ze szczelną zapachowo pokrywą klasy A/B, D według
PN EN 124 z żeliwa, wraz z uchwytem do zdejmowania pokrywy,
sprawdzona statyka.
Dopływ i odpływ DN 100/OD 110 dla rur z tworzywa sztucznego z:
PE-HD (według DIN 19537); PVC-KG (według DIN V19534);
PP lub AS.
Pojemność osadnika: .... ... l
Produkt: KESSEL
Pojemność separatora:...... l
Nr art.: ..........................
Ciężar:
.... ... kg
W przypadku klasy D należy przewidzieć płytę odciążającą.
Zabudowa w wodzie gruntowej do 500 mm
Dostawa: urządzenie w stanie kompletnym zmontowanym
Osprzęt od strony 158: studzienka do pobierania próbek, łącznik,
przepompownia.
Nr art. 93004/120D + 915880D
Miejsce zabudowy
Wielk. nom.
Ciężar ok. kg
Gł. zabudowy T w mm
Nr art. klasa A/B
Nr art. klasa D
NS 1
NS 2
NS 4
111 kg
120 kg
130 kg
800 do 1200
800 do 1200
800 do 1200
93 001/120 B
93 002/120 B
93 004/120 B
93 001/120 D
93 002/120 D
93 004/120 D
NS 1
NS 2
NS 4
do zabudowy w ziemi
głębokość przemarzania do 800 mm
do zabudowy w ziemi
głębokość przemarzania do 1200 mm
111 kg
120 kg
130 kg
550 do 950
550 do 950
550 do 950
Inne głębokości zabudowy na zapytanie .
93 001/80 B
93 002/80 B
93 004/80 B
93 001/80 D
93 002/80 D
93 004/80 D
Separatory tłuszczu
Rysunek wymiarowy
h1
h2
b
DN/OD
h
DN/OD
T
875
610
a
T = głębokość zabudowy
Wielk.
nom.
1
2
4
DN
100
100
100
OD = średnica zewnętrzna
OD
110
110
110
a
1380
1380
1380
b
1106
1106
1106
h*
1050
1300
1550
* Dane dotyczą typu 80. W przypadku typu 120 odnosi się h* = h + 250 mm.
156
h1
540
790
1040
h2
610
860
1110
Osadnik
140 l
200 l
400 l
Pojemność
Separator
230 l
370 l
370 l
Tłuszcz
odseparowany
70 l
120 l
160 l
