OPIS TECHNICZNY DO PROJEKTU ARCHITEKTONICZNO - BUDOWLANEGO
PRZEBUDOWY OGRODZENIA, BUDOWY INSTALACJI OŚWIETLENIA I MONITORINGU NA DZIAŁCE NR
1759/4 PRZY UL. LEGIONOWEJ 1 W ZAMBROWIE

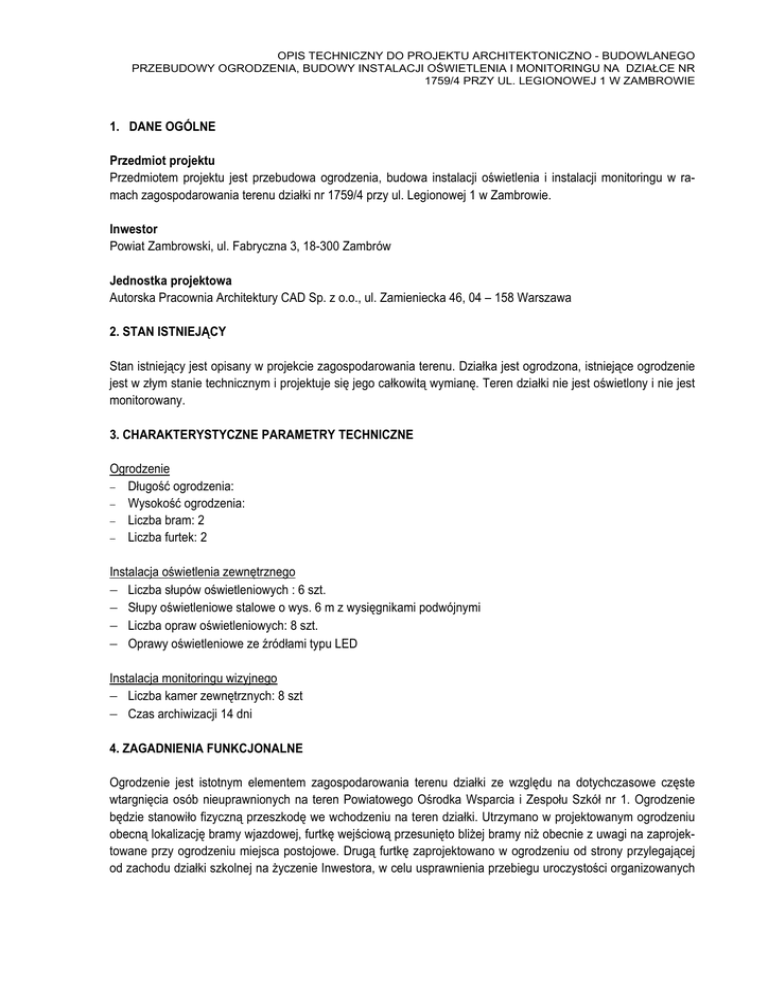

1. DANE OGÓLNE
Przedmiot projektu
Przedmiotem projektu jest przebudowa ogrodzenia, budowa instalacji oświetlenia i instalacji monitoringu w ramach zagospodarowania terenu działki nr 1759/4 przy ul. Legionowej 1 w Zambrowie.
Inwestor
Powiat Zambrowski, ul. Fabryczna 3, 18-300 Zambrów
Jednostka projektowa
Autorska Pracownia Architektury CAD Sp. z o.o., ul. Zamieniecka 46, 04 – 158 Warszawa
2. STAN ISTNIEJĄCY
Stan istniejący jest opisany w projekcie zagospodarowania terenu. Działka jest ogrodzona, istniejące ogrodzenie
jest w złym stanie technicznym i projektuje się jego całkowitą wymianę. Teren działki nie jest oświetlony i nie jest
monitorowany.
3. CHARAKTERYSTYCZNE PARAMETRY TECHNICZNE
Ogrodzenie
− Długość ogrodzenia:
− Wysokość ogrodzenia:
− Liczba bram: 2
− Liczba furtek: 2
Instalacja oświetlenia zewnętrznego
− Liczba słupów oświetleniowych : 6 szt.
− Słupy oświetleniowe stalowe o wys. 6 m z wysięgnikami podwójnymi
− Liczba opraw oświetleniowych: 8 szt.
− Oprawy oświetleniowe ze źródłami typu LED
Instalacja monitoringu wizyjnego
− Liczba kamer zewnętrznych: 8 szt
− Czas archiwizacji 14 dni
4. ZAGADNIENIA FUNKCJONALNE
Ogrodzenie jest istotnym elementem zagospodarowania terenu działki ze względu na dotychczasowe częste
wtargnięcia osób nieuprawnionych na teren Powiatowego Ośrodka Wsparcia i Zespołu Szkół nr 1. Ogrodzenie
będzie stanowiło fizyczną przeszkodę we wchodzeniu na teren działki. Utrzymano w projektowanym ogrodzeniu
obecną lokalizację bramy wjazdowej, furtkę wejściową przesunięto bliŜej bramy niŜ obecnie z uwagi na zaprojektowane przy ogrodzeniu miejsca postojowe. Drugą furtkę zaprojektowano w ogrodzeniu od strony przylegającej
od zachodu działki szkolnej na Ŝyczenie Inwestora, w celu usprawnienia przebiegu uroczystości organizowanych
OPIS TECHNICZNY DO PROJEKTU ARCHITEKTONICZNO - BUDOWLANEGO
PRZEBUDOWY OGRODZENIA, BUDOWY INSTALACJI OŚWIETLENIA I MONITORINGU NA DZIAŁCE NR
1759/4 PRZY UL. LEGIONOWEJ 1 W ZAMBROWIE
przy dębach pamięci. Instalacje oświetlenia i monitoringu równieŜ przyczynią się do wzrostu bezpieczeństwa na
terenie działki i zapobieŜenia dewastacjom i nieuprawnionym wtargnięciom.
5. WARUNKI GRUNTOWO – WODNE I POSADOWIENIE OBIEKTÓW
5.1. Ogólna charakterystyka warunków gruntowo-wodnych
Na podstawie przeprowadzonych badań terenowych oraz w oparciu o normę PN-81/B-03020 dokonano oceny
podłoŜa przez wydzielenie warstw:
Warstwa Ia – są to piaski średnie i drobne o uśrednionym stopniu zagęszczenia Id=0,6
Warstwa IIa – są to gliny piaszczyste twardoplastyczne oraz piaski gliniaste o średnim stopniu plastyczności
IL=0,25
Warstwa IIb – są to gliny piaszczyste plastyczne oraz piaski gliniaste o średnim stopniu plastyczności IL=0,35
Warstwa IIc – są to gliny piaszczyste pół-zwarte oraz piaski gliniaste o średnim stopniu plastyczności IL=0,15
W czasie badań terenowych stwierdzono występowania wody gruntowej na głębokości od 3,8 do 3,9 m od powierzchni gruntu. Warunki wodne naleŜy określić jako korzystne.
5.2. Kategoria geotechniczna projektowanych obiektów
Projektowane obiekty, ze względu na konstrukcję oraz proste warunki gruntowo-wodne naleŜy zaliczyć do I kategorii geotechnicznej.
6. OPIS ROZWIĄZAŃ KONSTRUKCYJNYCH
Zaprojektowano posadowienie słupów ogrodzenia na głębokości 1,2 m pod poziomem terenu, cokołu na głębokości 0,25m pod poziomem terenu. MoŜna stosować fundamenty prefabrykowane, jeśli będą dostarczane przez
producenta i objęte kartą katalogowa i atestem. Wszystkie fundamenty moŜna równieŜ wykonywać z betonu
C15/20 ze zbrojeniem . Wszystkie fundamenty, zarówno prefabrykowane jak monolityczne, naleŜy wykonywać na
podbudowie z 10 cm warstwy betonu C8/10 na gruncie piaszczystym, nośnym. Jeśli w podłoŜu zostanie na odpowiedniej głębokości zostanie stwierdzony grunt nienośny, naleŜy go usunąć i zastąpić pospółka zagęszczoną
do Is = 0,97 lub betonem C8/10. Przęsła ogrodzenia zaprojektowano jako spawane do wsporników na stalowych
słupach zakotwionych w fundamentach. Przęsła ogrodzenia zaprojektowano w formie przyspawanych do poziomych pasów nośnych ustawionych pionowo kątowników zimnogiętych.
7. ROZWIĄZANIA MATERIAŁOWE
Elementy stalowe ogrodzenia ze stali kształtowej zimnogiętej, zabezpieczone przez ocynkowanie ogniowe i malowane dla kategorii korozyjności środowiska C2
8. SPOSÓB ZAPEWNIENIA WARUNKÓW DLA KORZYSTANIA Z OBIEKTU PRZEZ OSOBY
NIEPEŁNOSPRAWNE
Przejścia przez ogrodzenia furtkami zaprojektowano bez progów i róŜnic poziomów.
9. ROZWIĄZANIA W ZAKRESIE WYPOSAśENIA INSTALACYJNEGO
9.1. Instalacja oświetlenia zewnętrznego
Projektuje się wykonanie instalacji oświetlenia zewnętrznego terenu obejmującej sześć stanowisk słupowych
składających się z słupów stalowych o wysokości 6m instalowanych na prefabrykowanych fundamentach, wypo-
OPIS TECHNICZNY DO PROJEKTU ARCHITEKTONICZNO - BUDOWLANEGO
PRZEBUDOWY OGRODZENIA, BUDOWY INSTALACJI OŚWIETLENIA I MONITORINGU NA DZIAŁCE NR
1759/4 PRZY UL. LEGIONOWEJ 1 W ZAMBROWIE
saŜonych w podwójne wysięgniki długości 1m i kącie nachylenia 15° wyposaŜonych w tabliczki słupowe z zabezpieczeniami. Projektuje się zastosowanie dla kaŜdego ze stanowisk 2 szt. opraw oświetleniowych wyposaŜonych
w wydajne diody typu LED o mocy 80W.
Projektuje się zasilenie instalacji oświetlenia zewnętrznego z istniejącej rozdzielnicy głównej RG budynku zlokalizowanej we wschodniej części na parterze budynku. Dla potrzeb instalacji przewiduje się doposaŜenie rozdzielnicy głównej w aparaturę zabezpieczającą, łączeniową i sterującą (zegar astronomiczny). Wyprowadzenie obwodu
zasilania z RG na zewnątrz obiektu wykonać istniejącym przepustem kablowym między RG a złączem kablowym
zlokalizowanym na elewacji budynku.
Zasilanie instalacji projektuje się wykonać wieloŜyłowymi kablami o Ŝyłach miedzianych typu YKY 5x 4 mm2 układanymi na całej długości trasy w ziemi w elektroinstalacyjnych rurach ochronnych DVK50.
Przed przystąpieniem do wykonania robót naleŜy dokonać geodezyjnego wytyczenia trasy kabli.
Kabel układać w ziemi, w rurach osłonowych, w wykopie, na głębokości min. 70cm, na 10 cm podsypce z piasku,
linią falistą z zapasem (3% długości wykopu).
Linie kablowe na całej długości zaopatrzyć w trwałe oznaczniki rozmieszczone w odległości nie większej niŜ 10m,
a takŜe w miejscach wejść do osłon otaczających (rur osłonowych). Oznaczniki linii kablowej naleŜy wykonać
z odpowiednich materiałów i w sposób gwarantujący moŜliwość bezbłędnego odczytu informacji na nich zawartych, przez cały planowany okres eksploatacji linii. Oznaczniki moŜna wykonać z tworzywa sztucznego lub metalu
nie podlegającego procesowi korozji.
Oznacznik powinien zawierać w szczególności:
- Nazwę właściciela liii kablowej,
- Relację linii kablowej,
- Napięcie znamionowe linii,
- Typ i przekrój kabla,
- Rok ułoŜenia.
Wykop zasypać 10 cm warstwą piasku, 15 cm warstwą gruntu rodzimego i oznaczyć na całej długości
i szerokości siatką lub folią perforowaną o grubości co najmniej 0,3 mm w kolorze niebieskim, dalsze zasypywanie dokonać po drugim etapie odbioru, wykop po zasypaniu odpowiednio zagęścić.
Najmniejsze dopuszczalne odległości pionowe na skrzyŜowaniu i poziome przy zbliŜeniu układanej linii kablowej
wykonać zgodnie z N-SEP-E-004.
Oddziaływanie na środowisko i otoczenie
Projektowane linie kablowe układane będą na głębokości 70 cm. Ponad liniami kablowymi nie przewiduje się
miejsc pracy przeznaczonych do stałego przebywania ludzi. W związku z powyŜszym projektowane urządzenia
elektroenergetyczne nie będą oddziaływać na środowisko, otocznie i zdrowie ludzi.
Plan instalacji oraz lokalizację stanowisk słupowych instalacji oświetlenia zewnętrznego przedstawiono na rys E1.
Schemat blokowy instalacji przedstawiono na rys. E2.
9.2. Instalacja monitoringu wizyjnego CCTV
Projektuje się wykonanie instalacji monitoringu wizyjnego CCTV obejmującego bezpośrednie otoczenie obiektu.
W tym celu projektuje się montaŜ na elewacji budynku 8 szt. kamer zewnętrznych o parametrach:
- dla elewacji północnej i południowej:
- kamery kolorowe z przetwornikiem obrazu 1,3 MPX, matrycą CMOS, 1/3”,
- liczba efektywnych pikseli 1280 (h) x 1024 (V),
- czułość F1.6
- obiektyw ze zmienną ogniskową f = 7~22 mm, poziomy kąt widzenia 40° - 16°,
OPIS TECHNICZNY DO PROJEKTU ARCHITEKTONICZNO - BUDOWLANEGO
PRZEBUDOWY OGRODZENIA, BUDOWY INSTALACJI OŚWIETLENIA I MONITORINGU NA DZIAŁCE NR
1759/4 PRZY UL. LEGIONOWEJ 1 W ZAMBROWIE
-
mechaniczny filtr podczerwieni,
z oświetlaczem IR (liczba LED 25, zasięg 50 m, kąt świecenia 60°),
zakres temperatury pracy: -40°C ÷ +50°C,
zasilanie PoE, 12VDC.
- dla elewacji wschodniej i zachodniej:
- kamery kolorowe z przetwornikiem obrazu 1,3 MPX, matrycą CMOS, 1/3”,
- liczba efektywnych pikseli 1280 (h) x 960 (V),
- czułość F1.4
- obiektyw ze zmienną ogniskową f = 2,8~12 mm, poziomy kąt widzenia 82° - 33°,
- mechaniczny filtr podczerwieni,
- z oświetlaczem IR (liczba LED 36, zasięg 20 m, kąt świecenia 90°),
- zakres temperatury pracy: -40°C ÷ +50°C,
- zasilanie PoE, 12VDC.
Do kaŜdej z kamer projektuje się doprowadzenie przewodu wieloparowego typu UTP 4x2x0,5 zakończonego
końcówką RJ-45. Projektuje się wykonanie instalacji monitoringu wizyjnego CCTV przewodami UTP 4x2x0,5
układanymi wewnątrz budynku w listwach elektroinstalacyjnych o szerokości dobranej do ilości przewodów.
Przewody doprowadzić do stanowiska monitoringu zlokalizowanego na piętrze budynku w pomieszczeniu dyrektora. W skład stanowiska monitoringu wchodzi:
16-portowy przełącznik (rozdzielacza) niezarządzalny, zasilający kamery w systemie PoE,
Rejestrator cyfrowy (9-cio kanałowy) wyposaŜony w dysk twardy 4TB,
Monitor CCTV przystosowany do pracy ciągłej (24/7) o przekątnej ekranu 21,5”.
Dla powyŜszej konfiguracji systemu przyjęto dwutygodniowy czas archiwizacji nagrań.
Urządzenia systemu CCTV zasilić z odrębnego obwodu instalacji elektrycznej wyprowadzonego z rozdzielnicy
głównej RG obiektu.
9.3. Zasilanie siłowników bramy
Dla potrzeb zasilania elektrycznych siłowników bramy wjazdowej na teren działki projektuje się wykonanie odrębnej elektroenergetycznej linii zasilającej. Projektuje się wyprowadzenie obwodu zasilania zabezpieczonego wyłącznikiem nadprądowym zainstalowanym w rozdzielnicy głównej RG.
Kabel zasilający typu YKY 3x 2,5 układać na całej długości w ziemi, częściowo po trasie wspólnej z instalacją
zasilania oświetlenia zewnętrznego i doprowadzić do skrzynki przyłączeniowej siłowników bramy zlokalizowanej
w jej pobliŜu.
Kabel instalacji zasilania układać w ziemi, w wykopie, na głębokości min. 70cm, na 10 cm podsypce z piasku,
linią falistą z zapasem (3% długości wykopu).
Linię kablową na całej długości zaopatrzyć w trwałe oznaczniki rozmieszczone w odległości nie większej niŜ 10m.
Oznaczniki linii kablowej naleŜy wykonać z odpowiednich materiałów i w sposób gwarantujący moŜliwość bezbłędnego odczytu informacji na nich zawartych, przez cały planowany okres eksploatacji linii. Oznaczniki moŜna
wykonać z tworzywa sztucznego lub metalu nie podlegającego procesowi korozji.
Oznacznik powinien zawierać w szczególności:
- Nazwę właściciela liii kablowej,
- Relację linii kablowej,
- Napięcie znamionowe linii,
- Typ i przekrój kabla,
- Rok ułoŜenia.
OPIS TECHNICZNY DO PROJEKTU ARCHITEKTONICZNO - BUDOWLANEGO
PRZEBUDOWY OGRODZENIA, BUDOWY INSTALACJI OŚWIETLENIA I MONITORINGU NA DZIAŁCE NR
1759/4 PRZY UL. LEGIONOWEJ 1 W ZAMBROWIE
Wykop zasypać 10 cm warstwą piasku, 15 cm warstwą gruntu rodzimego i oznaczyć na całej długości
i szerokości siatką lub folią perforowaną o grubości co najmniej 0,3 mm w kolorze niebieskim, dalsze zasypywanie dokonać po drugim etapie odbioru, wykop po zasypaniu odpowiednio zagęścić.
Najmniejsze dopuszczalne odległości pionowe na skrzyŜowaniu i poziome przy zbliŜeniu układanej linii kablowej
wykonać zgodnie z N-SEP-E-004.
Oddziaływanie na środowisko i otoczenie
Projektowana linia kablowa układana będą na głębokości 70 cm. Ponad linią kablową nie przewiduje się miejsc
pracy przeznaczonych do stałego przebywania ludzi. W związku z powyŜszym projektowane urządzenia elektroenergetyczne nie będą oddziaływać na środowisko, otocznie i zdrowie ludzi.
Trasę kabla wskazano na rys. E1
9.4. Instalacja domofonowa
Projektuje się wykonanie instalacji domofonowej dla bramy wjazdowej składającej się z:
- centralki przywoławczej zlokalizowanej przy bramie wjazdowej,
- unifonu w pomieszczeniu dyrektora.
Połączenie pomiędzy urządzeniami wykonać za pomocą wieloparowego kabla zewnętrznego UTPw 4x2x0,5 kat.
5e układanego w budynku w listwach elektroinstalacyjnych. Poza budynkiem kabel układać w ziemi wzdłuŜ trasy
kabla zasilającego siłowniki bramowe.
Trasę kabla wskazano na rys. E1
10. CHARAKTERYSTYKA ENERGETYCZNA
Niniejszy projekt nie obejmuje obiektu, dla którego jest wymagane sporządzenie charakterystyki energetycznej.
11. CHARAKTERYSTYKA WPŁYWU OBIEKTU NA ŚRODOWISKO
Realizacja planowanego przedsięwzięcia przy umiejętnym wykonaniu robót nie będzie powodowała powstania
szkód w środowisku. Wykonawca powinien przestrzegać wymagań określonych w Ustawie o odpadach, zobowiązującej do posiadania programu gospodarki odpadami w przypadku przekroczenia określonych ilości odpadów.
12. WARUNKI OCHRONY PRZECIWPOśAROWEJ
Niniejszy projekt nie wymaga ustalenia warunków ochrony przeciwpoŜarowej ani nie wpływa na warunki ochrony
przeciwpoŜarowej w otoczeniu.
Warszawa – Zambrów, 20.11. 2015r.
projektant
