ZAWÓR REDUKCYJNY G3/8 - G1/2

SPÓ
ŁKA AKCYJNA
ul. Wapiennikowa 90, 25-101 KIELCE, tel. 041 361-95-24, fax. 0-41 361-91-08 www.prema.pl e-mail: [email protected]

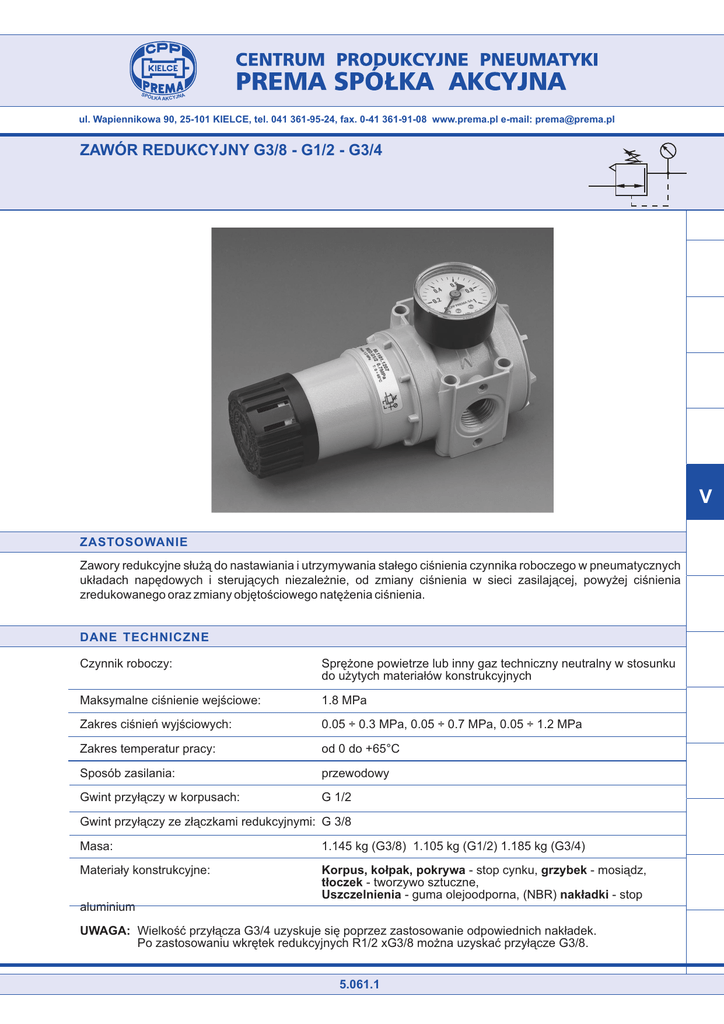

ZAWÓR REDUKCYJNY G3/8 - G1/2 - G3/4
V
ZASTOSOWANIE
Zawory redukcyjne służą do nastawiania i utrzymywania stałego ciśnienia czynnika roboczego w pneumatycznych
układach napędowych i sterujących niezależnie, od zmiany ciśnienia w sieci zasilającej, powyżej ciśnienia
zredukowanego oraz zmiany objętościowego natężenia ciśnienia.
DANE TECHNICZNE
Czynnik roboczy:
Sprężone powietrze lub inny gaz techniczny neutralny w stosunku
do użytych materiałów konstrukcyjnych
Maksymalne ciśnienie wejściowe:
1.8 MPa
Zakres ciśnień wyjściowych:
0.05 ÷ 0.3 MPa, 0.05 ÷ 0.7 MPa, 0.05 ÷ 1.2 MPa
Zakres temperatur pracy:
od 0 do +65°C
Sposób zasilania:
przewodowy
Gwint przyłączy w korpusach:
G 1/2
Gwint przyłączy ze złączkami redukcyjnymi: G 3/8
Masa:
1.145 kg (G3/8) 1.105 kg (G1/2) 1.185 kg (G3/4)
Materiały konstrukcyjne:
Korpus, kołpak, pokrywa - stop cynku, grzybek - mosiądz,
tłoczek - tworzywo sztuczne,
Uszczelnienia - guma olejoodporna, (NBR) nakładki - stop
aluminium
UWAGA: Wielkość przyłącza G3/4 uzyskuje się poprzez zastosowanie odpowiednich nakładek.
Po zastosowaniu wkrętek redukcyjnych R1/2 xG3/8 można uzyskać przyłącze G3/8.
5.061.1
WYMIARY
70
56
2×G3/4
MPa
14*
144
4×Ø5.2
M52×1.5*
M52×1.5*
MOCOWANIE
PULPITOWE
MOCOWANIE
PULPITOWE
Ø60
86
86
50
Ø60
50
Ø60
86
MOCOWANIE
PULPITOWE
4×Ø5.2
50
M52×1.5*
MPa
16.5
14*
14*
4×Ø5.2
16.5
144
2×G3/8
wkrętki redukcyjne
MPa
144
36
120
56
30
30
36
2×G1/2
83
56
Zawór redukcyjny G3/4
Zawór redukcyjny G3/8
Zawór redukcyjny G1/2
* gwint do mocowania pulpitowego wykonywany jest na specjalne zamówienie
CHARAKTERYSTYKI PRZEPŁYWOWE I REGULACYJNE
p 2 [MPa]
G3/8-G1/2-G3/4
G3/8-G1/2-G3/4
max. wartości przepływu
max. wartości przepływu zalecane dla wlk. G1/2
zalecane dla wlk. G3/8
p 2 [MPa]
1.1
1.0
0.9
0.8
0.7
0.6
0.5
0.4
0.3
Q
Q
0.9
0.8
0.7
0.6
0.2
0.1
p 1 [MPa]
0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8
0.9 1.0 1.1 1.2
0.5
0.4
0.3
0.2
0.1
Q [m3 /h]
20
40
Charakterystyka regulacyjna
60
80 100 120 140 160 180 200 220 240
Charakterystyka przepływowa
NUMERY ZAMÓWIENIOWE
0,05 ÷ 0.3
G1/2
G3/4
Numer
Numer zamówieniowy
zamówieniowy zaworu do montażu
pulpitowego
standard
0,05 ÷ 1.2
50.1101.1203
50.1101.1207
50.1101.1212
58.1101.1203MP
58.1101.1207MP
58.1101.1212MP
0,05 ÷ 0.3
50.1101.3403
58.1101.3403MP
0,05 ÷ 0.7
50.1101.3407
58.1101.3407MP
0,05 ÷ 1.2
50.1101.3412
58.1101.3412MP
0,05 ÷ 0.7
Numer zamówieniowy
nakrętki mocowania
pulpitowego
5
Zakres ciśnień
Gwint
przyłączeniowy wyjściowych
[MPa]
M52×1.5*
Ø60
59.1101.15
60.0111.1238
Wkrętka redukcyjna R1/2×G3/8
SPOSÓB ZAMAWIANIA
W zamówieniu należy podać nazwę, gwint przyłącza, numer zamówieniowy oraz ilość sztuk np:
Zawór redukcyjny G1/2 nr 50.1101.1212 5 szt.
5.061.2
