OPIS TECHNICZNY 1. Podstawa opracowania, materiały wyjściowe

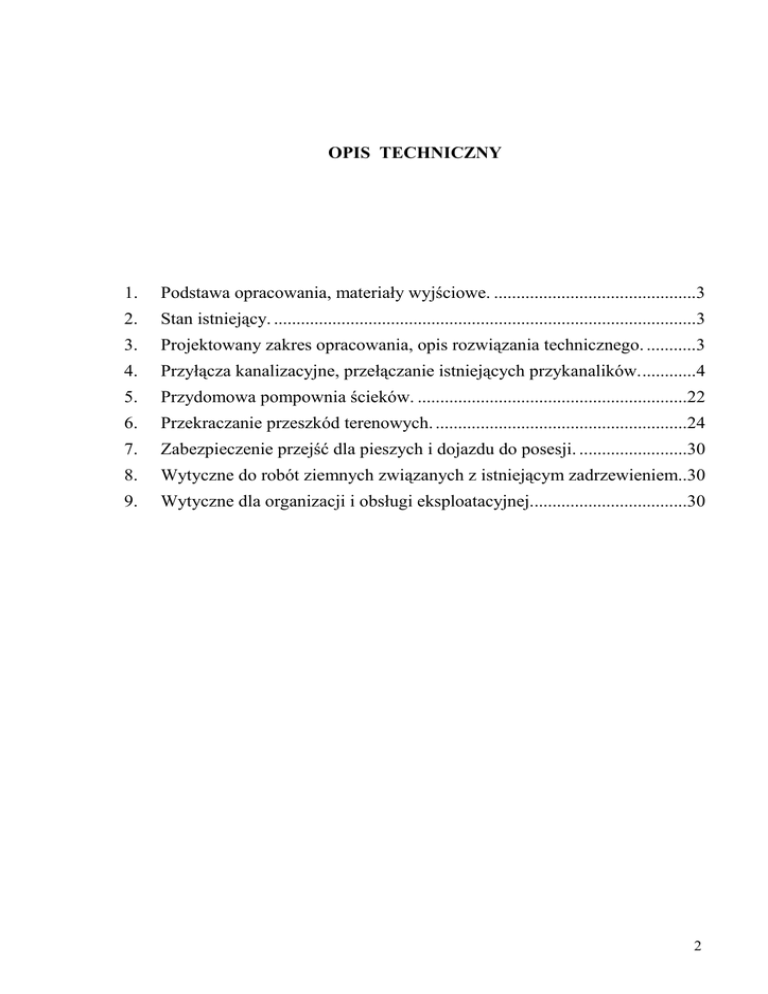

OPIS TECHNICZNY
1.
Podstawa opracowania, materiały wyjściowe. .............................................3
2.
Stan istniejący. ..............................................................................................3
3.
Projektowany zakres opracowania, opis rozwiązania technicznego. ...........3
4.
Przyłącza kanalizacyjne, przełączanie istniejących przykanalików. ............4
5.
Przydomowa pompownia ścieków. ............................................................22
6.
Przekraczanie przeszkód terenowych. ........................................................24
7.
Zabezpieczenie przejść dla pieszych i dojazdu do posesji. ........................30
8.
Wytyczne do robót ziemnych związanych z istniejącym zadrzewieniem..30
9.
Wytyczne dla organizacji i obsługi eksploatacyjnej...................................30
2
OPIS TECHNICZNY
1. Podstawa opracowania, materiały wyjściowe.
Podstawą do opracowania niniejszego projektu jest umowa zawarta między
Gminą Łaskarzew– jako Zamawiającym,
a Firmą Sławomir Baran Wod – Kan - jako Wykonawcą projektu.
Materiałami wyjściowymi do opracowania projektu są:
•
mapy zasadnicze w skali 1:1000,
•
uzgodnienia z mieszkańcami i Inwestorem,
•
opinia w sprawie koordynacji usytuowania projektowanych sieci uzbrojenia
terenu wydana przez Starostę Powiatu Garwolińskiego,
•
koncepcja kanalizacji sanitarnej dla gminy Łaskarzew.
2. Stan istniejący.
Obecnie ścieki bytowo – gospodarcze z gospodarstw domowych w
miejscowościach Nowy Pilczyn, Stary Pilczyn, Kacprówek, Melanów,
Zygmunty, odprowadzane są do bezodpływowych zbiorników, skąd wywoŜone
są wozami asenizacyjnymi na oczyszczalnię ścieków.
Miejscowości objęte niniejszym projektem zaopatrywane są w wodę z
publicznej sieci wodociągowej.
3. Projektowany zakres opracowania, opis rozwiązania technicznego.
Zakres
opracowania
obejmuje
projekt
kanalizacji
sanitarnej
dla
miejscowości Nowy Pilczyn, Stary Pilczyn, Kacprówek, Melanów, Zygmunty.
Na projektowanym obszarze został zastosowany układ kanalizacji
grawitacyjno
–
ciśnieniowej.
Układ
kanalizacji
grawitacyjnej
będzie
wspomagany za pomocą ośmiu sieciowych przepompowni ścieków.
Dla jednego gospodarstwa w miejscowości Zygmunty, z którego ze
względu na ukształtowanie terenu nie moŜna w sposób grawitacyjny
odprowadzić ścieków do sieci ulicznej, zaprojektowano przydomową
przepompownię ścieków. Przepompownia te będzie ciśnieniowo transportować
ścieki do kanalizacji ulicznej grawitacyjnej.
3
Ścieki z całego terenu objętego projektem odprowadzane będą do
oczyszczalni ścieków w miejscowości Nowy Pilczyn.
4. Przyłącza kanalizacyjne, przełączanie istniejących przykanalików.
Przyłącza kanalizacyjne grawitacyjne projektuje się z rur PVC K160 kl. „S”.
Studzienki inspekcyjne na przyłączach projektuje się PVC Ø 315 z włazami
Ŝeliwnymi do 15 T, a w ciągach jezdnych samochodów cięŜarowych z włazami
Ŝeliwnymi do 40 T.
Połączenie włazu z rurą teleskopową naleŜy wykonać jako połączenie
mechaniczne na zatrzask.
Przyłącza kanalizacyjne projektuje się włączając je do kanalizacji ulicznej
poprzez studzienki inspekcyjne w dnie kinety bądź poprzez wkładki in-situ.
Przy włączeniu przykanalika powyŜej kinety, w studzience zamontować wkładkę
in-situ, a do wycinania otworów zastosować piłę wyrzynarkę.
Przyłącza kanalizacyjne do budynku powinny być wykonane z pominięciem
bezodpływowych zbiorników na ścieki. W tym celu naleŜy zamontować
studzienkę przed zbiornikiem na ścieki na rurze wychodzącej z budynku.
W wyjątkowych przypadkach dostosowując się do studni ulicznej, studzienka na
przyłączu kanalizacyjnym zaprojektowana jest w istniejącym bezodpływowym
zbiorniku na ścieki.
W takim przypadku przed wykonaniem przyłącza, naleŜy bezodpływowy
zbiornik opróŜnić i po wysuszeniu wydezynfekować roztworem wapna.
Następnie zbiornik naleŜy zasypać ziemią do poziomu przepływu ścieków i
wstawić studzienkę PVC Ø 315.
Wszystkie zbiorniki na ścieki na trasie przyłącza kanalizacyjnego w których
mogą gromadzić się ścieki naleŜy zdemontować lub zasypać ziemią.
Przy montaŜu kanalizacji naleŜy przeprowadzić próbę szczelności.
Przewodów ciśnieniowych zgodnie z PN – 81/B-10725
Przewodów grawitacyjnych zgodnie z PN – 92/B-10735
Dla określenia warunków gruntowo – wodnych na trasie projektowanej
kanalizacji wykonano badania geologiczne gruntu.
4
Na trasie projektowanej kanalizacji występuje grunt kat. II – 40% i III – 60%.
Na 80% projektowanego wykopu wystąpi woda gruntowa na głębokości 0,2 ÷ 2,5 m.
Badania geologiczne gruntu stanowią odrębne opracowanie.
MontaŜ kanalizacji naleŜy prowadzić na podłoŜu suchym.
W przypadku wystąpienia wody gruntowej, wykop naleŜy odwodnić poprzez
zastosowanie drenaŜu w warstwie filtracyjnej lub odwodnienie igłofiltrami.
Tabelaryczne zestawienie przyłączy przedstawiono poniŜej w tabelach 1÷ 10.
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
5. Przydomowa pompownia ścieków.
Aby odebrać ścieki ze wszystkich istniejących budynków, a jednocześnie
nie
doprowadzać
do
nadmiernego
zagłębiania
kanału
ulicznego,
zaprojektowano jedną przydomową przepompownię ścieków w miejscowości
Zygmunty.
Zadaniem projektowanej przydomowej przepompowni będzie przetłaczanie
ścieków do kanału ulicznego.
Pompownia przydomowa zostanie wykonana ze zbiornika z polietylenu
średnicy 1,0 m z jedną pompą zatapialną z noŜem tnącym firmy KSB.
Pompownia przydomowa zostanie wybudowana na działce nr 93 – mapa
284.113.251 – Rys. 21 – zlewnia do P4.
W pompowni naleŜy zastosować pompę KSB Amarex N S 50-172 wirnik nr
120 lub równowaŜną o tych samych parametrach
Przydomowa pompownia będzie tłoczyła ścieki przewodem PE 63 do studni
rozpręŜnej Ŝelbetowej 1,0 m.
Przepompownie ścieków naleŜy zakupić jako kompletny obiekt wyposaŜony w
wewnętrzną instalację i armaturę hydrauliczną, oraz automatyczny system
sterowania elektrycznego pracą pomp.
Dostawca pomp przekaŜe wykonawcy Dokumentację Techniczną Ruchową,
dokona rozruchu, przeszkoli pracowników i przekaŜe pompownię do
eksploatacji.
Charakterystyka hydrauliczna pompy w załączeniu.
22
23
6. Przekraczanie przeszkód terenowych.
Na trasie projektowanej kanalizacji sanitarnej występują zbliŜenia i
skrzyŜowania z wodociągiem, gazociągiem, kanałami deszczowymi, liniami i
słupami telefonicznymi, liniami i słupami energetycznymi.
Projektowana kanalizacja sanitarna będzie przebiegać w pasie drogowym oraz
w terenach zielonych.
Występujące drogi na trasie projektowanej kanalizacji to drogi powiatowe i
gminne.
UWAGA: Podczas wykonywania przedmiotowego projektu jednocześnie
prowadzono
prace
projektowe
i
wykonawcze
wodociągu
na
terenie
miejscowości Zygmunty.
Podczas wykonywania robót w celu uniknięcia kolizji naleŜy zapoznać się z
aktualnym stanem uzbrojenia podziemnego.
Istniejące przewody krzyŜujące się z wykopem naleŜy zabezpieczyć przez
złoŜenie ich w korytka z desek i podwieszenie nad wykopem.
W przypadku kolizji projektowanej kanalizacji z istniejącym wodociągiem
naleŜy przebudować wodociąg.
Przejścia poprzeczne kanalizacji w całej szerokości pasa dróg powiatowych
naleŜy wykonać w rurze osłonowej przewiertem bez naruszenia konstrukcji
drogi.
Przed wykonywaniem wykopu mechanicznego geodeta powinien wytyczyć
odcinek kanalizacji między studniami i zaznaczyć istniejące uzbrojenie
podziemne. Po czynnościach wykonanych przez geodetę naleŜy ręcznie
odkopać istniejące uzbrojenie.
Zestawienie przejść pod przeszkodami przeciskiem w rurze osłonowej zostało
przedstawione w tabelach nr 11, 12.
24
25
26
27
28
29
7. Zabezpieczenie przejść dla pieszych i dojazdu do posesji.
W miejscu wjazdu do poszczególnych posesji roboty ziemne naleŜy
prowadzić w porozumieniu z jej właścicielem. Prace prowadzić tak, aby
zapewnić dojazd i dojście do posesji – metodą tunelową podkopując, lub
układając kładkę.
8. Wytyczne do robót ziemnych związanych z istniejącym zadrzewieniem.
W rejonie zadrzewień prace ziemne organizować w taki sposób aby nie
dopuszczać do przesuszenia gleby na ścianach wykopów. Jest to szczególnie
waŜne jeśli roboty ziemne będą prowadzone w okresie wegetacji. W rejonie
drzew wykopy prowadzić ręcznie lub metodą przecisku, pozwoli to zapobiec
zniszczeniu korzeni drzew.
9.
Wytyczne dla organizacji i obsługi eksploatacyjnej.
Eksploatację
projektowanej
kanalizacji
powinno
się
powierzyć
specjalistycznej firmie która ma juŜ doświadczenie w eksploatacji kanalizacji.
Firma eksploatująca sieć kanalizacyjną powinna posiadać sprzęt ciśnieniowy do
płukania i czyszczenia kanalizacji bez wchodzenia do studzienek.
Firma eksploatująca sieć kanalizacyjną powinna posiadać niezbędne części
zapasowe a w szczególności rezerwowe pompy, przewoźny agregat
prądotwórczy i agregat wentylacyjny.
Do kanalizacji nie wolno wprowadzać substancji niebezpiecznych dla zdrowia
ludzi, zanieczyszczeń stałych oraz popiołu.
Okresowo moŜe wystąpić konieczność czyszczenia zbiornika pompowni z
nagromadzonych tam przedmiotów, które nie mogą zostać rozdrobnione i
wypompowane.
W przypadku konieczności zejścia do pompowni konieczne jest:
otworzenie włazów i wywietrzenie pompowni
sprawdzenie czy w pompowni nie ma niebezpiecznych gazów
30
Pracownik schodzący do pompowni powinien być wyposaŜony w aparat do
oddychania w atmosferze niebezpiecznych gazów i łączność radiową lub
telefoniczną, oraz musi być asekurowany przez dwóch pracowników.
Pracownicy wykonujący obsługę urządzeń elektrycznych muszą posiadać
stosowne uprawnienia.
W sprawie bezpieczeństwa i higieny pracy przy eksploatacji kanalizacji
stosować się do Rozporządzenia Ministra Gospodarki Przestrzennej i
Budownictwa nr 437 z dnia 01.10.1993 r.
Całość inwestycji wykonywać zgodnie z:
Rozporządzeniem Ministra Infrastruktury z dnia 6 lutego 2003 r. w
sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót
budowlanych
normą PN – B – 10736 Wykopy otwarte dla przewodów
wodociągowych i kanalizacyjnych
normą PN – 92/B – 10735 Przewody kanalizacyjne Wymagania i
badania przy odbiorze
Wymagania techniczne COBRI INSTAL Zeszyt 9. Warunki
techniczne wykonania i odbioru sieci kanalizacyjnych.
z instrukcją montaŜu producenta rur.
innymi obowiązującymi przepisami i normami
31
WYKAZ UZGODNIEŃ
1. Opinia w sprawie koordynacji usytuowania projektowanych sieci
uzbrojenia terenu wydana przez Starostę Powiatu Garwolińskiego,
2. Opinia wydana przez Powiatowy Zarząd Dróg w Garwolinie.
