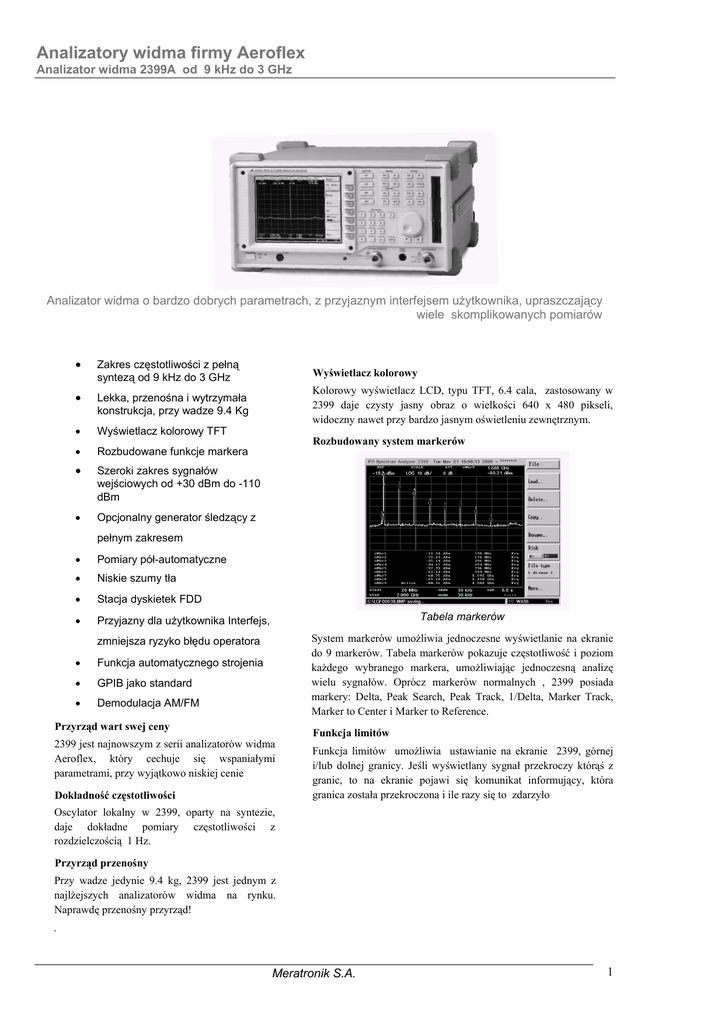

Analizatory widma

Analizatory widma firmy Aeroflex
Analizator widma 2399A od 9 kHz do 3 GHz
Analizator widma o bardzo dobrych parametrach, z przyjaznym interfejsem użytkownika, upraszczający
wiele skomplikowanych pomiarów
•
Zakres częstotliwości z pełną
syntezą od 9 kHz do 3 GHz
Wyświetlacz kolorowy
•
Lekka, przenośna i wytrzymała
konstrukcja, przy wadze 9.4 Kg
•
Wyświetlacz kolorowy TFT
Kolorowy wyświetlacz LCD, typu TFT, 6.4 cala, zastosowany w
2399 daje czysty jasny obraz o wielkości 640 x 480 pikseli,
widoczny nawet przy bardzo jasnym oświetleniu zewnętrznym.
•
Rozbudowane funkcje markera
•
Szeroki zakres sygnałów
wejściowych od +30 dBm do -110
dBm
•
Opcjonalny generator śledzący z
Rozbudowany system markerów
pełnym zakresem
•
Pomiary pół-automatyczne
•
Niskie szumy tła
•
Stacja dyskietek FDD
•
Przyjazny dla użytkownika Interfejs,
Tabela markerów
System markerów umożliwia jednoczesne wyświetlanie na ekranie
do 9 markerów. Tabela markerów pokazuje częstotliwość i poziom
każdego wybranego markera, umożliwiając jednoczesną analizę
wielu sygnałów. Oprócz markerów normalnych , 2399 posiada
markery: Delta, Peak Search, Peak Track, 1/Delta, Marker Track,
Marker to Center i Marker to Reference.
zmniejsza ryzyko błędu operatora
•
Funkcja automatycznego strojenia
•
GPIB jako standard
•
Demodulacja AM/FM
Przyrząd wart swej ceny
2399 jest najnowszym z serii analizatorów widma
Aeroflex, który cechuje się wspaniałymi
parametrami, przy wyjątkowo niskiej cenie
Dokładność częstotliwości
Funkcja limitów
Funkcja limitów umożliwia ustawianie na ekranie 2399, górnej
i/lub dolnej granicy. Jeśli wyświetlany sygnał przekroczy którąś z
granic, to na ekranie pojawi się komunikat informujący, która
granica została przekroczona i ile razy się to zdarzyło
Oscylator lokalny w 2399, oparty na syntezie,
daje dokładne pomiary częstotliwości z
rozdzielczością 1 Hz.
Przyrząd przenośny
Przy wadze jedynie 9.4 kg, 2399 jest jednym z
najlżejszych analizatorów widma na rynku.
Naprawdę przenośny przyrząd!
.
Meratronik S.A.
1
Analizatory widma firmy Aeroflex
Analizator widma 2399A od 9 kHz do 3 GHz
50 omowe wejście 2399 akceptuje sygnały w zakresie od +30 dBm
do -110 dBm , przy zabezpieczeniu napięciowym ±50 VDC.
Pomiary półautomatyczne
Interfejs użytkownika 2399 został opracowany dla uproszczenia
wielu pomiarów, wymaganych w nowoczesnych, złożonych
systemach komunikacji. Obejmują one: moc w kanale sąsiednim,
X dB w dół, zajmowane pasmo, moc kanału, zniekształcenia
harmoniczne.
Strojenie
Użycie tej funkcji umożliwia szybkie znalezienie nieznanego sygnału
i wyświetlenie go na ekranie. 2399 wyszuka w całym zakresie
częstotliwości sygnał o najwyższym poziomie, zapamięta go i
wyświetli na środku ekranu. W celu zoptymalizowania
wyświetlania sygnału zostaną automatycznie ustawione pasmo oraz
rozdzielczość częstotliwości.
Moc w kanale przyległym
Czystość widmowa
Szum fazowy 2399 wynosi -90 dBc, przy ostępie 10 kHz , co
pozwala na użycie przyrządu dla oceny czystości widmowej i
parametrów szumów w systemach i podsystemach.
Demodulacja sygnału
Demodulacja sygnałów AM i FM umożliwia pełne testowanie
szerokiego
zakresu
systemów
komunikacyjnych.
Sygnał zdemodulowany może być oglądany na ekranie. Jest on
również dostępny we wbudowanym głośniku oraz w słuchawkach,
poprzez złącze na płycie czołowej. Za pomocą markerów, może być
zmierzona szczytowa dewiacja FM oraz głębokość modulacji AM.
XdB w dół
Pamięć
2399 może zapisać w pamięci wewnętrznej do 1000 przebiegów i
do 2000 stanów pracy. Jako pamięć masowa służy napęd dyskietek
FFD 3,5 cala.
Interfejsy
Standartowo zainstalowane są interfejsy IEEE 488-2, RS-232 oraz
interfejs drukarki (PCL5) , które umożliwiają integracje w
automatycznych systemach pomiarowych oraz uzyskiwanie
wydruków ekranów.
Zajmowane pasmo
Analizator 2399 zaprojektowano pod kątem przyszłej rozbudowy.
System operacyjny oraz system pamięci umożliwiają rozszerzenie
funkcjonalności.
Moc w kanale
Meratronik S.A.
2
Analizatory widma firmy Aeroflex
Analizator widma 2399A od 9 kHz do 3 GHz
Opcja programowa DTF dostarczana jest wraz z wbudowaną bazą
danych linii transmisyjnych, zawierającą charakterystyki
najbardziej popularnych kabli koncentrycznych. Eliminuje to
potrzebę odwoływania się do arkuszy danych producentów przy
konfigurowaniu 2399A do trybu pracy DTF.
SPECYFIKACJE
CZĘSTOTLIWOŚĆ
Zakres strojenia
9 kHz do 3 GHz
Zniekształcenia harmoniczne
Rozdzielczość
OPCJA OPROGRAMOWANIA ‘ODLEGŁOŚĆ DO USZKODZENIA’
Analizator widma 2399A jest szeroko stosowany przez inżynierów
pracujących w terenie do monitoringu widma na wyjściu nadajników
telefonii komórkowej. Nowa opcja ‘Distance do Fault’ (DTF)
‘odległość do uszkodzenia’ umożliwia pomiar VSWR kabli
antenowych RF i , w przypadku przekroczenia limitu testu,
wykonuje pomiar DTF (TDR) dla zidentyfikowania uszkodzonej
części systemu antenowego RF.
Praktyka pokazuje, że jedną z najczęstszych przyczyn degradacji lub
uszkodzenia systemów komunikacyjnych RF stanowi
linia
transmisyjna ze stacji bazowej nadajnika-odbiornika do anteny.
TESTOWANIE LINII TRANSMISYJNEJ
1Hz
Szerokość zakresu przestrajania częstotliwości (span)
100 Hz/dz do 300 MHz/dz w krokach 1, 2, 5 (wybór automatyczny)
span zero i span pełny (9 kHz do 3 GHz.) Ręczny wybór: Start, Stop i
Span
Dokładność ‘Span’
±3% wskazywanej szerokości ‘span’
Dokładność odczytu
±( dokładność span + dokładność częstotliwości wzorcowej + 50%
RBW)
Stabilność
Szczątkowa FM <100 Hz p-p przy 1 kHz RBW, 1 kHz VBW, (p-p w
Przy instalacji nowej stacji telefonii komórkowej, najważniejszym
pomiarem sprawdzającym jakość instalacji jest pomiar VSWR (strat
odbiciowych) kabla antenowego, zakończonego systemem
antenowym. Zła instalacja spowoduje niedopuszczalne starty
odbiciowe (VSWR), obniżające jakość systemu.
Nawet system spełniający z zapasem parametry (po zainstalowaniu)
może z czasem ulec degradacji wskutek warunków pogodowych,
korozji lub przypadkowego uszkodzenia
20 ms)
Wstęgi boczne szumów
-90 dBc/Hz przy offsecie 10 kHz mierzone przy 2.9 GHz
-98 dBc/Hz przy offsecie 100 kHz mierzone przy 2.9 GHz
CZĘSTOŚCIOMIERZ
Rozdzielczość
1 Hz, 10 Hz, 100 Hz, 1 kHz
SZYBKA LOKALIZACJA USZKODZENIA (DTF)
Opcja DTF analizatora widma IFR 2399A została wprowadzona dla
umożliwienia użytkownikom dokonywanie rutynowych i szybkich
pomiarów strat odbiciowych VSWR. Przełączenie na tryb DTF
zawęża obszar występowania błędu, umożliwiając przeprowadzenie
działania korygującego.
Dokładność
±( błąd częstotliwości odniesienia + dokładność odczytu
częstotliwości + rozdzielczość częstościomierza ±1 liczba)
Czułość
<-70 dBm od 50 kHz do 3 GHz
AMPLITUDA
Zakres pomiaru
+30 dBm do -110 dBm
DANL
Amp wyj (typ) Amp wej (typ)
50 kHz do 100 kHz ≤-95 dBm amp wyj, -105 dBm -117 dBm 100
kHz do 3 GHz amp wyj ≤-105 dBm, -115 dBm -127 dBm 300 Hz
RBW, 10 Hz VBW
1 dB punkt kompresji
‘Odległość do uszkodzenia’
-10 dBm minimum 100 kHz do 3 GHz przy tłumieniu 0 dB
Uproszczona jest identyfikacja uszkodzonego elementu w systemie
oraz naprawa, co zmniejsza czas przestoju. 2399A mierzy DTF w
czasie rzeczywistym, dzięki czemu można nawet identyfikować
błędy nieciągłe.
FUNKCJE WBUDOWANE
Wyświetlany zakres
100 dB w skali log 10 dB/dz
50 dB w skali log 5 dB/dz 20
dB w skali log 2 dB/dz
10 dB w skali log 1 dB/dz
10 działek przy liniowej skali amplitudy
Meratronik S.A.
3
Analizatory widma firmy Aeroflex
Analizator widma 2399A od 9 kHz do 3 GHz
PRZEMIATANIE
Jednostki amplitudy
Tryb skali Log dBm i dBmV
Tryb skali liniowej V (µV, mV, etc.) lub dBV (tylko dBmV)
Tryb quasi-szczytowy dBµV, dBmV lub dBm
Szybkość (pełny ekran)
50 ms do 1000 s w sekwencji1-2-5, 25 µs do 20 s w Zero Span
Dokładność przemiatania
Liniowość wyświetlania
5 i 10 dB/dz, ±0.15 dB/dB, ≤±1.5 dB na 10 działkach
1 i 2 dB/dz, ±0.5 dB na 10 działkach
Liniowa, ±10 % poziomu odniesienia na 10 działkach
20% dla <100 ms, 10% dla pozostałych szybkości
Źródło triggera
Zewnętrzny, Sieć, Video, wolnobieżny
Odpowiedź częstotliwościowa
Tryby triggera
±1.5 dB od 10 MHz do 3 GHz i ±2 dB od
9 kHz do 10 MHz przy tłumieniu RF 10 dB
Ciągły, jednorazowy
Poziom triggera
TŁUMIK
Trigger wewnętrzny: regulacja na 10 działkach
Trigger zewnętrzny (płyta tylna): poziom TTL
Zakres
0 dB do 50 dB w wybieranych ręcznie krokach 10 dB lub
automatyczny przy sprzężeniu do poziomu odniesienia
Opóźnienie triggera
±czas jednego przemiatania
Dokładność
±0.5 dB/krok do 1.5 dB maksimum
WYŚWIETLANIE
POZIOM ODNIESIENIA
Typ
LCD kolor, TFT, 6.4 cala.
Zakres
-110 dBm do +30 dBm z filtrem 1 kHz przy użyciu skali 1 dB/dz
640 H x 480 V aktywny obszar wyświetlania
Dokładność
±1.5 dB (50 kHz do 3 GHz)
MARKERY
Rozdzielczość
Liczba
kroki 0.1 dB
Do 9 kolorowych markerów z 9 markerami Delta
Sygnały pasożytnicze szczątkowe
Tryby
≤-85 dBm (wejście zakończone, tłumienie 0 dB)
Normal, Delta, Peak Search, Peak Track, 1/Delta, Marker Track,
Marker to Center, Marker to Reference, All Markers do peak
Zniekształcenia harmoniczne
Marker
≤-60 dBc (wejście -40 dBm przy tłumieniu 0 dB)
Marker śledzący
Marker środka
Marker odniesienia
Marker szczytu
Intermodulacja
≤-60 dBc (100 MHz do 2.9 GHz przy wejściu -30 dBm)
Pozostałe sygnały pasożytnicze
PAMIĘĆ
≤-60 dBc (10 MHz do 2.9 GHz przy -30 dBm)
Zapamiętywanie przebiegów
FILTRY PASMOWE
Do 1,000 przebiegów w pamięci wewnętrznej
Wybór
300 Hz, 1 kHz, 3 kHz, 10 kHz, 30 kHz, 100 kHz, 300 kHz, 1 MHz, 3
MHz + 10 Hz, 30 Hz, 100 Hz (opcja 05)
Wyświetlanie przebiegów
Selektywność
2 maks.
60 dB/3 dB stosunek <15:1
z wyjątkiem filtru 3 MHz 50 dB/3 dB stosunek <15:1
60 dB/6 dB stosunek <12:1 for 9 kHz i filtrów Quasi-szczytowych
±1.0 dB
Wybór video
Do 2,000 stanów pracy w pamięci wewnętrznej
Napęd FDD 3.5” dla pamięci masowej
±20%
Błąd przełączania
Zapamiętywanie ustawień
Pamięć zewnętrzna
Dokładność
120 kHz
Rozdzielczość
WEJŚCIA
Wejście RF
Złącze typu "N" 50 Ohm , żeńskie
VSWR na wejściu
<1.5:1 od 150 kHz do 3 GHz przy tłumieniu 10 dB
10 Hz do 1 MHz w sekwencji 1-3-10 plus pełne BW
Meratronik S.A.
4
Analizatory widma firmy Aeroflex
Analizator widma 2399A od 9 kHz do 3 GHz
Maksymalny sygnał wejściowy
Protokół
+30 dBm przy tłumieniu 30 dB, 50 Vdc
Brak, Xon-Xoff, RTS-CTS, DTR-DSR
Emisja LO
WARUNKI ŚRODOWISKOWE
≤-70 dBm przy tłumieniu 10 dB
Eksploatacja
0 do 40°C
WYJŚCIA
Magazynowanie
Wyjście IF
-20 do+70°C Temperatura
Nominalnie10.7 MHz
i wilgotność
Wyjście Video
Spełnia MIL-T-28800E dla przyrządów typu 2, klasy 5, bez
kondensacji (85 % eksploatacja, 90 % magazynowanie)
Wyjście VGA 0 do 5 Vdc,
Sterowniki drukarek
Wibracje / udary
Drukarka równoległa kompatybilna z PCL5 poprzez standardowe
złącze 25-pin żeńskie D-Sub
Spełnia MIL-T-28800E dla typu 2, klasy 5
Wysokość
Zasilanie sondy
Eksploatacyjna do 3,000 m (19,842 ft.), nie eksploatacyjnado 12,200 m (40,026 ft.)
+15 V, -12 V i masa
BEZPIECZEŃSTWO WYROBU
WZORZEC CZĘSTOTLIWOŚCI (NORMALNA
STABILNOŚC - PATRZ RÓWNIEŻ 003)
Spełnia EN61010-1, dla przyrządów przenośnych klasy 1,
przeznaczony do stosowania w środowisku o stopniu
zanieczyszczenia 2. Przyrząd może być zasilany z sieci
kategorii II.
Częstotliwość
10 MHz
Poziom wyjściowy
KOMPATYBILNOŚĆ ELEKTROMAGNETYCZNA
+5 dBm nominalny
Spełnia limity określone w następujących normach: EN
55011: klasa A i EN 50082-1
Stabilność temperaturowa
±2 ppm
PARAMETRY OGÓLNE
Starzenie
Wymiary
±1 ppm/rok
Szer. 350 mm (13.78 in.),wys. 185 mm (7.28 in.), głębokość 381 mm
(15 in.) wraz z rączkami
Złącze
Waga
BNC żeńskie
9.4 kg (20.7 Ibs.)
Wejście zewnętrzne
Czas wygrzewania
-5 dBm do +15 dBm
15 minut dla osiągnięcia specyfikowanej dokładność
interfejsy
ZASILANIE
GPIB
Napięcie
Zgodny z IEEE 488.1 -1987, 488.2 -1992
100 do 240 Vac ±10%
Rozkazy
Częstotliwość
SH1, AH1, T6, L4, SR1, RL1, PP0, DC1, C0, LE0, TE0
50 do 60 Hz
RS-232C
Moc
Pełny dupleks
90 W max. bez opcji
Szybkość bitowa
OPCJE SPRZETOWE
110 bps, 300 bps, 600 bps, 1200 bps, 2400 bps,
4800 bps, 9600 bps, 19.2 kbps, 38.4 kbps, 57.6 kbps, 115.2 kbps
Parzystość
Parzystość, nieparzystość lub brak
Długość danych
Wybór 7 lub 8 bitów
Bity stopu
GENERATOR ŚLEDZĄCY
Zakres częstotliwości
100 kHz do 3 GHz
Poziom wyjściowy
0 do -70 dBm
1 lub 2 bity
Meratronik S.A.
5
Analizatory widma firmy Aeroflex
Analizator widma 2399A od 9 kHz do 3 GHz
Rozdzielczość poziomu wyjściowego
Jednostki
0.1 dB step
Metry lub stopy
Dokładność poziomu bezwzględna
Minimalna
≤±1.0 dB przy 0 dB
rozdzielczość
Dla dwóch jednakowych nieciągłości amplitudy przy
Płaskość częstotliwości
≤2.0 dB przy -10 dBm
maksymalnym span:
13.24 x Vr cm
Czystość sygnału
Harmoniczne
Nieharmoniczne
≤-15 dBc
≤-25 dBc
Podharmoniczne
≤-25 dBc
Gdzie Vr jest względnym współczynnikiem szybkości dla
kabla. Maksymalna szybkość uaktualniania pomiarów
20 ms dla 500
Przesłuch
punktów Zakres
≤-90 dBm
dynamiki
WYSOKOSTABILNA PODSTAWA CZASU (OPTCJA 03)
>60dB
Dokładność
Stabilność temperaturowa
odległości
± 0.2 ppm
0.78 m dla jednego
Starzenie
uszkodzenia Baza danych linii
±0.1 ppm/ rok.
transmisyjnej
DETEKTOR QUASI-SZCZYTOWY (OPCJA 04)
Dane popularnych kabli - w standardzie
Detektor quasi-szczytowy i filtry EMC
RBW
9 kHz Zakres B
Zakres częstotliwości 150 kHz do 30 MHz
Czas ładowania (ms) 1 ±20%
Czas rozład. (ms)
160 ±20%
Czas wyświetlania (ms) 160 ±20%
Pomiar VSWR lub tłumienności odbiciowej
120 kHz zakres C
30 MHz do 1 GHz
1 ±20%
550 ±20%
100 ±20%
Kalibracja
Zwarcie lub rozwarcie
Liniowość
Taka jak analizatora widma: <0.15 dB/dB, <1.5 dB na 10
działkach Dokładność
ROZDZIELCZOŚĆ CYFROWYCH FILTRÓW
PASMOWYCH (OPCJA 05)
Liniowość + kierunkowość + niedopasowanie portu
Zakresy
Dla mostka 59999/170 przy częstotliwości >50
testującego
MHz: Dokładność <0.01 + 0.032ρ2 + liniowość
100 Hz, 30 Hz, 10 Hz
Gdzie ρ jest współczynnikiem odbicia testowanego systemu.
Dokładność zakresu
±20%
Selektywność (-60 dB/-3 dB)
<5:1
Maksymalny span
1MHz
Czasy przemiatania dla span 10 kHz
RBW 100 Hz
30 Hz
10 Hz
<0.9 sek.
<3 sek
<4.5 sek
Wyświetlane średnie poziomy szumu (DANL) pomiędzy 1 MHz i
2.4 GHz zmniejszone typowo o 5 dB względem wartości dla filtra
pasmowego 300 Hz.
OPCJE PROGRAMOWE
OPCJA 111 – ‘ODLEGŁOŚĆ DO USZKODZENIA’ (DTP)
ODLEGŁOŚĆ DO USZKODZENIA
Pomiar DTF
Zakres pomiaru
Do 99 km (324,720 ft.) zależnie od tłumienności kabla
Meratronik S.A.
6
Analizatory widma firmy Aeroflex
Analizator widma 2399A od 9 kHz do 3 GHz
WERSJE OPCJE I AKCESORIA
OPCJE OPOMIAROWE
Użytkownik może wybrać akcesoria dla wymaganego reżymu
testu.
Aby działała opcja DTF opcja, 2399A musi być wyposażony w
opcjonalny generator śledzący (2399A/1) i oprogramowanie DTF,
opcja 011.
Konfiguracje sprzętowe
1. Tylko VSWR (tłumienność odbiciowa)
Zawiera:
Mostek RF (5 MHz do 3 GHz)
59999/170
Kabel RF, 0.5 m [typ N (męski) na typ N (męski)] 54351/022
Adapter typ N (męski) na typ N (męski)
54311/175
2. Tylko DTF
Zawiera:
Dzielnik mocy (typ N)
54311/187
Kabel RF, 0.5 m [typ N (męski) na typ N (męski)] 54351/022
Obciążenie kalibracji (50 Ohm)
54421/023
Wersje
2399A/0
9 kHz do 3 GHz podstawowy analizator widma
2399A/1
2399A/0 z generatorem śledzącym
Opcje
3
Wysokostabilna podstawa czasu
4
Detektory quasi-szczytowe i filtry
5
Cyfrowe filtry pasmowe
11
Odległość do uszkodzenia (DTF) - oprogramowanie
12
Oprogramowanie edycji etykiety markera
13
Oprogramowanie EMC
Akcesoria dostarczone
Pokrywa przednia
Instrukcja obsługi
3. VSWR (tłumienność odbiciowa) i DTF
Instrukcja programowania
Zawiera:
Mostek RF (5 MHz do 3 GHz)
59999/170
Kabel zasilania AC
Kabel RF, 0.5 m [typ N (męski) na typ N (męski)] 54351/022
Kabel RS-232
Adapter typ N (męski) na typ N (męski)
54311/175
Bezpieczniki 2 x 250 V, 3.15 A
Dzielnik mocy (typ N)
54311/187
Obciążenie kalibracji (50 Ohm)
54421/023
80010
Miękka torba transportowa
Akcesoria opcjonalne
OPCJA 12 – EDYCJA ETYKIETY MARKERA
Instrukcja serwisowa
Opcja programowa umożliwiająca użytkownikowi zmianę etykiety
markera z normalnego formatu numerycznego na zdefiniowany
przez użytkownika 4-cyfrowy format numeryczny
AC2621
zestaw do montażu w stojaku
59999/170
Mostek tłumienności odbic. 5 MHz do 3 GHz, typ N (ż)
AC4250
BNC 50 Ω N na 75 Ω
Opcja programowa, która musi być użyta wraz z opcją 04, daje
użytkownikowi pewne funkcje wymagane dla wstępnego
testowania EMC.. Funkcje obejmują:
AC5008
Blok DC typ N
AC8700
Antena UHF
Wprowadzanie współczynników korekcji dla
80010
Miękka torba transportowa
OPCJA 113 - EEMC
:
Testu anteny
Tłumienności kabla
Charakterystyk transduktora
Dodawanie linii limitów
Wybór skal częstotliwości Log lub Liniowej
Półautomatyczna praca funkcji quasi-szczytowych
Meratronik S.A.
7
