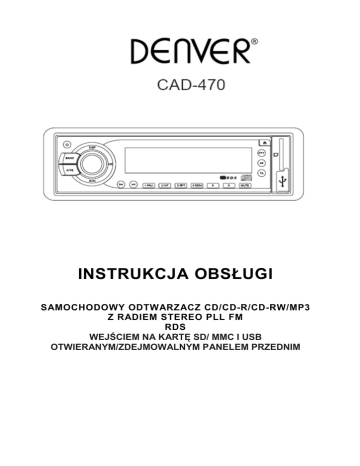

INSTRUKCJA OBSŁUGI
SAMOCHODOWY ODTWARZACZ CD/CD-R/CD-RW/MP3
Z RADIEM STEREO PLL FM
RDS
WEJŚCIEM NA KARTĘ SD/ MMC I USB
OTWIERANYM/ZDEJMOWALNYM PANELEM PRZEDNIM
UMIEJSCOWIENIE KONTROLEK I FUNKCJI
1. WŁĄCZNIK WŁ/WYŁ ( )
2. PRZYCISK WYBORU FUNKCJI: BASS/TREBLE/BALANCE/FADER/TA SEEK/MASK
DPI/RETUNE/AUDIO DSP/LOUDNESS/ESP/CD MULTI/BEEP/SEEK/STEREO/ LOCAL
3. GŁOŚN + /GŁOŚN - DLA BASS/TREBLE/BALANCE/FADER/TA SEEK/ MASK
DPI/RETUNE/AUDIO DSP/LOUDNESS/ESP/ CD MULTI / BEEP / SEEK /
STEREO / LOCAL
4. USTAWIONE STACJE (1, 2, 3, 4, 5, 6)
5. Funkcja 'AF' (ALTERNATYWNE CZĘSTOTLIWOŚCI)
6. Funkcja 'TA' (INFORMACJA O RUCHU DROGOWYM)
7. Funkcja 'PTY' (TYP PROGRAMU)
8. WYŚWIETLACZ (DISP)
9. PRZYCISK TRYBU (MD)
10. PRZYCISK PASMA (PASMO)
LUB
11. AUTOMATYCZNE LUB RĘCZNE DOSTRAJANIE (CZĘSTOTL. W GÓRĘ
CZĘSTOTL. W DÓŁ
)
12. AUTOMATYCZNIE PRZESZUKIWANIE DOSTRAJANIA (A/PS)
13. 'SKAN' AUTOMATYCZNA KONTROLA DOSTRAJANIA (SCN)
14. PRZYCISK WYCISZANIA (WYCISZANIE)
15. WYŚWIETLACZ LCD
16. PRZYCISK ZWALNIANIA PANELU ( )
17. NAPĘD CD
18. PRZYCISK WYRZUCANIA CD ( )
19. PRZYCISK PAUZY
20. PRZYCISK INTRO (Odsłuchiwanie początków wszystkich
ścieŜek)
21. PRZYCISK POWTARZANIA
22. PRZYCISK LOSOWEGO ODTWARZANIA
23, 24. +10 ŚCIEśEK DO GÓRY/W DÓŁ
25. PORT USB
26. GNIAZDO KARTY MULTIMEDIA (MMC) / SD
PODŁĄCZENIE ISO
Linia wyjścia wtyczki RCA:
WEJŚCIE LINII RCA:
: Czerwony (prawo)
:Czerwony (prawo)
: Biały (lewo)
: Biały (lewo)
PODŁĄCZENIE A
1.
2.
3.
4. PAMIĘĆ +12 V
5. WYJŚCIE ANTENY AUTO
6.
7. +12 V (DO ZAPŁONU)
8. UZIEMIENIE
Uwaga: (podłączenie A nr 7) musi być włączane przez zapłon, aby uniknąć zuŜycia
akumulatora, gdy nie będzie się korzystać z samochodu przez dłuŜszy czas.
PODŁĄCZENIE B
1.
PRAWY TYLNY GŁOŚNIK (+)
2.
PRAWY TYLNY GŁOŚNIK (-)
3.
PRAWY PRZEDNI GŁOŚNIK (+)
4.
PRAWY PRZEDNI GŁOŚNIK (-)
5.
LEWY PRZEDNI GŁOŚNIK (+)
6.
LEWY PRZEDNI GŁOŚNIK (-)
7.
LEWY TYLNY GŁOŚNIK (+)
8.
LEWY TYLNY GŁOŚNIK (-)
Konserwacja
WYMIANA BEZPIECZNIKA
Jeśli bezpiecznik się przepali, proszę sprawdzić połączenie i wymienić bezpiecznik. Jeśli bezpiecznik
przepali się ponownie, moŜe to oznaczać nieprawidłowe działanie wewnątrz. W takim przypadku, proszę
skonsultować się z najbliŜszym punktem napraw.
OstrzeŜenie
NaleŜy uŜyć bezpiecznika o określonym oporze dla kaŜdego kanału. UŜycie bezpiecznika o wyŜszym oporze
moŜe spowodować powaŜne uszkodzenia.
INSTALACJA
ŚRODKI ZAPOBIEGAWCZE
• Wybierz uwaŜnie miejsce montowania, w którym urządzenie nie będzie przeszkadzać kierowcy w
normalnym prowadzeniu pojazdu.
• NaleŜy unikać instalacji urządzenia w miejscu, w którym naraŜone by było na wysoką temperaturę, takim jak
bezpośrednie światło słoneczne, albo gorące powietrze z grzejnika, lub gdzie byłoby naraŜone na
zakurzenie, brud lub zbytnie wibracje.
• NaleŜy uŜyć wyłącznie dołączonego sprzętu do montowania, by instalacja była bezpieczna i pewna.
• NaleŜy się upewnić, Ŝe zdjęto panel przedni przed instalacją urządzenia.
UWAGA: Kąt nachylenia radia samochodowego nie moŜe przekraczać 30˚, w przeciwnym razie panel
przedni nie będzie się otwierać.
Odkręć śrubkę i ramę
Jeśli to konieczne, zagnij listwy
Uwaga: Schowaj klucz zwalniający w bezpiecznym miejscu, gdyŜ moŜe być potrzebny w przyszłości do
wyjęcia urządzenia z samochodu.
Zdejmowanie i nakładanie panelu przedniego
Panel przedni urządzenia moŜe być zdjęty w celu zapobieŜenia kradzieŜy
urządzenia.
ZDEJMOWANIE I ODŁĄCZANIE/WKŁADANIE PANELU PRZEDNIEGO
Przed zdjęciem panelu przedniego naleŜy najpierw wcisnąć przycisk
(1) (WYŁ).
Następnie wciśnij przycisk
(16), odchyl panel przedni do pozycji poziomej i odłącz
go, pociągając w kierunku tak jak pokazano na ilustracji.
.
Uwagi:
Podczas wkładania panelu przedniego nie wciskaj go mocno w urządzenie.
MoŜna go łatwo włoŜyć, lekko dociskając do urządzenia.
Gdy nosisz panel ze sobą, chowaj go do załączonego futerału na panel
przedni.
Nie naciskaj zbyt mocno na okienko wyświetlacza panelu przedniego podczas
podłączania go do urządzenia.
1. WŁĄCZNIK WŁ/WYŁ ( )
Urządzenie jest włączane lub wyłączane poprzez naciśnięcie tego przycisku.
Urządzenie moŜna włączyć naciskając którykolwiek przycisk.
2,3. PRZYCISK WYBORU FUNKCJI: BASS/TREBLE/BALANCE/FADER / TA SEEK/MASK DPI/
RETUNE/AUDIO DSP/LOUDNESS/ESP/CD MULTI/BEEP/SEEK/STEREO/LOCAL(SEL)
Pokręcając gałką GŁOŚNOŚCI w prawo lub lewo (3) moŜna dostosować VOL/BASS/TREB/BAL/FAD. Aby
wybrać inne funkcje, wciśnij przycisk SEL (2) na moment, aŜ Ŝądana funkcja pokaŜe się na wyświetlaczu.
Ilustracja 1 pokazuje, jak funkcje kontroli są wybierane poprzez uŜycie przycisku SEL.
Il. 1 Wybór funkcji kontroli dźwięku
1. VOL (GŁOŚ)
2. SEL (WYB)
3. BAS
4. TRE (DYSZKANT)
5. BAL
Pokręcaj gałką VOL w prawo lub lewo. Zwiększaj lub zmniejszaj głośność pokręcając
6. FAD (ZANIK)
lub
.
Przyciski te mogą być uŜyte do dostosowania BASÓW, DYSZKANTU, BALANSU i ZANIKANIA.
SZUKANIE TA / ALARM TA (2)
Po naciśnięciu przycisku SEL na dłuŜej niŜ 2 sekundy, zostanie aktywowany tryb wyboru tych funkcji.
Tryb SZUKANIA TA lub ALARMU TA jest wybierany przez
lub
.
2 sek.
- Tryb SZUKANIE TA:
Gdy nowo ustawiona stacja nie odbiera informacji TP przez 5 sekund, radio przestawia się na następną
stację, która nie ma tego samego PI, jak ostatnia, ale zawiera informacje TP.
W trybie szukania TA obecna stacja moŜe być zmieniona na kompletnie inną, gdyŜ urządzenie szuka stacji
TP, gdy siła sygnału bieŜącej stacji jest słaba, lub gdy bieŜąca stacja nie ma sygnału TP.
- Tryb ALARMU TA:
Automatyczne ustawianie nie jest aktywne, słychać tylko dźwięk brzęczyka.
MASKOWANIE DPI (2)
Po naciśnięciu przycisku SEL na dłuŜej niŜ 2 sekundy, zostanie aktywowany tryb wyboru tych funkcji.
2 sek.
MASKOWANIE DPI: maskuje tylko AF, który ma róŜny PI.
MASKOWANIE WSZYSTKICH: maskuje AF, które ma róŜny PI i NIE MA sygnału RDS o sile pola.
KONTROLA DOSTRAJANIA L / S (2)
Po naciśnięciu przycisku SEL na dłuŜej niŜ 2 sekundy, zostanie aktywowany tryb wyboru funkcji
Dostrajania.
DOSTRAJANIE L (DŁUGIE): Wybiera 90 sekund jako początkowy czas automatycznego szukania TA.
DOSTRAJANIE S (KRÓTKIE): Wybiera 30 sekund jako czas początkowy.
2 sek.
KONTROLKI DSP AUDIO
Po naciśnięciu przycisku SEL na dłuŜej niŜ 2 sekundy, zostanie aktywowany tryb wyboru tych funkcji.
2 sek.
KONTROLA GŁOŚNOŚCI (2)
Po naciśnięciu przycisku SEL na dłuŜej niŜ 2 sekundy, zostanie aktywowany tryb wyboru tych funkcji.
2 sek.
Tryb GŁOŚNO WŁ/WYŁ jest wybierany przez
lub
. Wzmocnione zostaną basy i dyszkant.
TRYB ESP (2)
Po naciśnięciu przycisku SEL na dłuŜej niŜ 2 sekundy, zostanie aktywowany jako 12 sek. lub 45 sek. trybu
ESP.
2 sek.
TRYB MULTISECTION CD (2)
Po naciśnięciu przycisku SEL na dłuŜej niŜ 2 sekundy, zostanie aktywowany tryb wyboru tych funkcji.
Tryb MULTISECTION CD WŁ/WYŁ jest wybierany przez
lub
.
CD MULTISECTION WŁ: Odczyt multisection CD.
CD MULTISECTION WYŁ: Odczyt tylko pierwszej sekcji.
TRYB SYGNAŁU (2)
Po naciśnięciu przycisku SEL na dłuŜej niŜ 2 sekundy, zostanie aktywowany tryb wyboru tych funkcji.
2 sek.
SYGNAŁ WŁ: Dźwięk bączka będzie słyszalny z głośnika podczas naciskania przycisków.
TRYB SZUKANIA (2)
Po naciśnięciu przycisku SEL na dłuŜej niŜ 2 sekundy, zostanie aktywowany tryb wyboru tych funkcji.
2 sek.
SZUKANIE 1: Gdy tryb SZUKANIE 1 zostanie aktywowany, AUTOMATYCZNE PRZESZUKIWANIE jest
zatrzymywane gdy stacja zostanie wykryta, nawet jeśli uŜytkownik naciska przycisk SZUKANIA.
SZUKANIE 2: Automatyczne SZUKANIE nie jest zatrzymane, nawet jeśli stacja została wykryta, jeśli
uŜytkownik naciska przycisk SZUKANIA. Po puszczeniu przycisku SZUKANIA, wyszukiwanie zatrzyma się
po wykryciu stacji.
STEREO/MONO (2)
Po naciśnięciu przycisku SEL na dłuŜej niŜ 2 sekundy, zostanie aktywowany tryb wyboru tych funkcji.
2 sek.
Gdy sygnał stacji jest słaby, lub zakłócony, odbiór moŜna polepszyć, wybierając MONO.
LOCAL/DX (2)
Po naciśnięciu przycisku SEL na dłuŜej niŜ 2 sekundy, zostanie aktywowany tryb wyboru tych funkcji.
2 sek.
Pozycja "Local" w rejonach o silnym sygnale, aby radio zatrzymało się na tylko silnym sygnale stacji
podczas ręcznego dostrajania (pojawi się LOC). Wciśnij pozycję Distant (Daleko) w miejscach o słabym
sygnale, aby słuchać wszystkich stacji.
4. USTAWIONE STACJE (1, 2, 3, 4, 5, 6)
(A) TRYB RADIA:
Po krótkim naciśnięciu przyciski te wybierają bezpośrednio ustawioną stację. Przy naciśnięciu dłuŜszym niŜ 1
sekunda, bieŜąca stacja jest zachowywana w pamięci. Gdy wybrany jest tryb PTY, przycisk PTY jest uŜywany
następująco:
Grupa muzyczna PTY ---- grupa mówiona PTY ---- WYŁ
MUZYKA
MOWA
1. POP M, ROCK M
1. WIADOMOŚCI, AKTUALNOŚCI, INFORMACJE
2. ŁATWA M, LEKKA M
2. SPORT, EDUKACJA, POWIEŚCI W ODCINKACH
3. KLASYCZNA, INNA M
3. KULTURA, NAUKA, RÓśNE
4. JAZZ, COUNTRY
4. POGODA, FINANSE, DZIECI
5. NARODOWA M, OLDIES
5. SOCJALNE, RELIGIJNE, ROZMOWY ZE SŁUCHACZAMI
6. FOLK M
6. PODRÓśE, WYPOCZYNEK, DOKUMENTALNE
(B) TRYB ODTWARZACZA CD/MP3:
1. PAUSE (PAUZA)
2.INT (POCZĄTKI)
3.RPT (POWTÓRZ)
4.RDM(LOSOWO)
KORZYSTANIE Z FUNKCJI RDS
Czym jest RDS?
RDS (Radio Data System - System Danych Radiowych) jest cyfrowym systemem informacyjnym, rozwijanym przez
EBU (Europejską Unię Nadawców). Dzięki współpracy zwykłych nadawców FM, RDS oferuje róŜnorodne usługi
informacyjne i automatyczną funkcję dostrajania w radiach samochodowych, kompatybilnych z RDS.
W 1988 roku RDS stało się dostępne w Wielkiej Brytanii, Francji, RFN, Irlandii i Szwecji. Transmisje testowe zostały
przeprowadzone w wielu innych krajach europejskich. Oczekuje się, Ŝe RDS będzie w bliskiej przyszłości dostępne w
większości krajów zachodnioeuropejskich.
5. Funkcja 'AF/REG' (ALTERNATYWNE CZĘSTOTLIWOŚCI)
Krótkie naciśnięcie wybiera tryb wyboru AF / REG.
Kiedy tryb AF/REG jest wybrany, radio sprawdza siłę sygnału AF przez cały czas.
Po dłuŜszym naciśnięciu, funkcja jest aktywowana w trybie regionalnym ON/OFF (WŁ/WYŁ).
−
Tryb regionalny ON (WŁ):
Przełączanie AF lub SZUKANIE P1 jest wbudowane w stacje, których wszystkie kody P1 są takie same, jak
bieŜącej stacji. Segment REG jest włączony i wyświetlany na LCD.
−
Tryb regionalny OFF (WYŁ):
Kod regionalny w formacie P1 jest ignorowany, gdy przełączanie AF lub P1 SEEK jest włączone.
6. Funkcja 'TA' (INFORMACJA O RUCHU DROGOWYM)
Po krótkim naciśnięciu aktywuje się lub dezaktywuje tryb TA
Gdy tryb TA jest włączony, a informacje o ruchu drogowym są nadawane.
−
Gdy urządzenie jest w trybie CD/MP3, przełączy się czasowo na tryb radia.
−
Jeśli poziom głośności jest poniŜej progu słyszalności, głośność będzie zwiększona powyŜej tego progu.
−
Gdy odbierana jest stacja TP, segment TP włącza się na wyświetlaczu LCD.
7. Funkcja 'PTY' (TYP PROGRAMU)
PTY MUZYKA ---- PTY MOWA ---- PTY WYŁ
Podczas wybierania typu PTY, wybór jest określany przez zaprogramowane przyciski, jak opisano w części o
zaprogramowanych stacjach.
Gdy PTY jest wybrane, radio rozpoczyna poszukiwanie odpowiedniej informacji PTY i zatrzymuje się, jeśli
odpowiednia informacja PTY zostanie wykryt
8. WYŚWIETLACZ (DISP)
Naciśnięciu tego przycisku oznacza zmianę kaŜdego trybu wyświetlania jak następuje.
1)
W przypadku odbierania stacji RDS.
TRYB RADIA
PS----CT---- FREQ---- PTY
TRYB ODTWARZACZA CD/MP3
C D P - - - - C T - - - - P S - - - - FREQ---- PTY
2)
W przypadku odbierania stacji BEZ RDS.
TRYB RADIA
FREQ ----CLOCK ---- NO PTY
TRYB ODTWARZACZA CD/MP3
C D P - - - - F R E Q - - - - C L O C K - - -- N O P T Y
KaŜda informacja wyświetla się przez kilka sekund, po czym powraca do 1-szej pozycji.
Uwagi: • CT = czas zegara
• FREQ = częstotliwość
• CDP = Odtwarzacza CD
9. PRZYCISK TRYBU (MD)
Naciskając ten przycisk, uŜytkownik moŜe wybrać AUX/TUNER/ CD-MP3/USB lub tryb
MMC/SD.
10. PRZYCISK PASMA (BAND)
KaŜde pasmo jest przełączane cyklicznie przez naciśnięcie tego przycisku FM1---FM2---FM3.
11. AUTOMATYCZNE LUB RĘCZNE DOSTRAJANIE (CZĘSTOTL. W GÓRĘ
LUB CZĘSTOTL.
W DÓŁ
)
(A) TRYB RADIA
Po krótkim naciśnięciu klawisze te działają jak w trybie ręcznego dostrajania.
Przy naciśnięciu na więcej niŜ 1 sekundę, działają jak w trybie przeszukiwania
częstotliwości.
(B) TRYB ODTWARZACZA CD/MP3
Po krótkim naciśnięciu, klawisze działają jak w trybie ŚCIEśKA W GÓRĘ lub W DÓŁ.
Przy naciśnięciu na więcej niŜ 1 sekundę, działają jak w trybie SYGNAŁU lub PRZEGLĄDANIA.
12. AUTOMATYCZNIE PRZESZUKIWANIE DOSTRAJANIA (A/PS)
Po krótkim naciśnięciu radio szuka najbliŜszej ustawionej stacji.
Gdy siła jest większa, niŜ próg poziomu zatrzymania, radio zatrzymuje się na tej stacji na 5 sek..
wyłączając wyciszenie, następnie szuka dalej.
Po naciśnięciu dłuŜszym niŜ 1 sekunda, 6 najsilniejszych stacji jest ustawionych na
odpowiednim zaprogramowanym numerze. Gdy operacja AS jest zakończona, radio wykonuje
skanowanie ustawionych stacji.
13. 'SKAN' AUTOMATYCZNA KONTROLA DOSTRAJANIA (SCN)
Przycisk działa jako SKAN RADIA. Czynność jest podobna do zwykłego przeszukiwania, ale róŜni
się tym, Ŝe na kaŜdej wykrytej stacji SKAN RADIA zatrzymuje się na 5 sekund.
14. PRZYCISK WYCISZANIA (WYCISZANIE)
Naciśnij ten przycisk, a zostanie wyłączony dźwięk. Naciśnij ten przycisk ponownie, aby znowu
usłyszeć dźwięk.
15. WYŚWIETLACZ LCD
Wyświetlacz LCD pokazuje bieŜący stan urządzenia.
16. OTWIERANIE PANELU PRZEDNIEGO
Naciśnij przycisk OPEN (
) na panelu przednim, by otworzyć.
UMIEJSCOWIENIE KONTROLEK I FUNKCJI
PRZYCISK ŚCIEśKI/SZUKANIA （11）
）
PRZESZUKIWANIE ŚCIEśEK DO PRZODU I DO TYŁU (lub zmiana piosenek)
Wciśnij przycisk SKIP (OPUŚĆ) (
(piosenki).
lub
) podczas odtwarzania, by przejść do Ŝądanej ścieŜki
....DO TYŁU
....DO PRZODU
Wciśnij i przytrzymaj przycisk SKIP (
lub
) podczas odtwarzania, by szybko przeskanować płytę.
Gdy Ŝądana sekcja muzyki jest odnaleziona, zwolnij przycisk. Wznowi to normalne odtwarzanie.
17. NAPĘD CD
18. PRZYCISK WYRZUCANIA CD
Wciśnij przycisk WYRZUCANIA CD, by wyjąć CD.
19. PRZYCISK PAUZY
Podczas "ODTWARZANIA", wciśnij przycisk 'PAUZY' (18), by "WSTRZYMAĆ". Wciśnij ponownie, by
wznowić odtwarzanie.
20. PRZYCISK INTRO (Odsłuchiwanie początków wszystkich ścieŜek)
Po naciśnięciu tego przycisku na wyświetlaczu pojawi się 'INT ON', a odtwarzacz odtworzy kilka sekund
początku kaŜdej ścieŜki. Wciśnij ponownie, by zatrzymać intro i odsłuchać ścieŜkę.
21. PRZYCISK POWTARZANIA
Po naciśnięciu tego przycisk, na wyświetlaczu pojawi się 'RPT ON', a bieŜąca ścieŜka będzie ciągle
powtarzana, aŜ tryb powtarzania nie zostanie anulowany przez ponowne naciśnięcie przycisku 'RPT'.
22. PRZYCISK LOSOWEGO ODTWARZANIA
Po naciśnięciu tego przycisku na wyświetlaczu pojawi się 'RDM ON', a kaŜda ścieŜka na płycie będzie
odtwarzana w kolejności losowej, zamiast po kolei. Aby anulować tryb LOSOWY, ponownie naciśnij
przycisk 'RDM' (21)
23, 24. WYBÓR +10 ŚCIEśEK DO GÓRY/W DÓŁ: (w przypadku plików MP3)
M5: 10 ścieŜek w dół / M6: 10 ścieŜek w górę
WYBÓR PLIKÓW MP3
1. Szukanie ścieŜki:
• Wciśnij "A/PS", aktywuje to szukanie ścieŜki.
• Wciśnij "SEL", pierwsza cyfra zacznie migać.
• Pokrętłem "VOL
/VOL
" wybierz pierwszą Ŝądaną cyfrę.
• Wciśnij "SEL", pierwsza cyfra jest wybrana, a druga zacznie migać.
• Pokrętłem "VOL
/VOL
" wybierz kolejno 2-gą i 3-cią cyfrę.
• Rozpocznie się automatyczne odtwarzanie wybranej piosenki.
2.
Szukanie po nazwie pliku:
• Wciśnij dwa razy "A/PS", aktywuje to szukanie pliku.
• Wciśnij "SEL", wyświetli się pierwszy folder.
• Pokrętłem "VOL
/ VOL
" moŜesz wybrać Ŝądany folder.
• Ponownie wciśnij "SEL", folder zostanie wybrany, a nazwa pierwszego pliku wyświetlona.
• Pokrętłem "VOL
/ VOL
" moŜesz wybrać Ŝądany plik.
• Wciśnij "SEL", rozpocznie się odtwarzanie wybranej piosenki.
3.
Szukanie znakami:
• Wciśnij "A/PS" trzy razy, aktywuje się szukanie po znakach.
• Wciśnij przycisk "SEL", pojawi się litera "A".
• Pokrętłem "VOL
/ VOL
" moŜesz wybrać Ŝądaną literę.
• Wciśnij przycisk "SEL" na dłuŜej niŜ 2 sekundy.
• Wyświetli się piosenka, rozpoczynająca się od tej litery.
• Pokrętłem "VOL
/ VOL
" moŜesz wybrać Ŝądaną piosenkę.
• Wciśnij przycisk "SEL", rozpocznie się odtwarzanie wybranej piosenki.
Podłączanie do przenośnego odtwarzacza MP3
25. Port USB
Przy uŜyciu kabla USB podłącz swój przenośny odtwarzacz MP3.
26. GNIAZDO KARTY MULTIMEDIA (MMC) / SD
Wspiera tylko format muzyczny MP3 ID3.
* WAśNE INFORMACJE:
PONIEWAś JEST WIELE RÓśNYCH PRODUKTÓW Z PORTAMI NA USB I NA KARTY SD/MMS, A ICH
PRODUCENCI DODAJĄ SPECJALNE FUNKCJE, NIE MOśEMY GWARANTOWAĆ, śE WSZYSTKIE
URZĄDZENIA ZOSTANĄ ROZPOZNANE, ANI śE OPCJE MOśLIWE W TEORII BĘDĄ FAKTYCZNIE
DZIAŁAŁY
• RESET
Przycisk resetowania jest umieszczony na obudowie.
Przycisk resetowania moŜe być uruchomiony w następujących przypadkach:
• Pierwsza instalacja urządzenia, gdy wszelkie podłączenia wszystkich kabli są
zakończone.
• śaden z przycisków funkcyjnych nie działa.
• Wyświetla się symbol błędu.
SPECYFIKACJA TECHNICZNA
SEKCJA ODTWARZACZA CD/MP3
Stosunek sygnału do szumu
Rozdzielczość kanałów
> 60dB
> 50 dB (1kHz)
Częstotliwość próbkowania
20Hz -20 kHz
TUNER (FM)
Zakres częstotliwości
87.5-108 MHz
Częstotliwość pośrednia
Czułość
10.7 MHz
2.8 µV
Rozdzielczość stereo
Stosunek sygnału do szumu
Odstęp międzykanałowy
30 dB
50 dB
50 kHz
LINIA WYJŚCIA
Wyjście
350mV
Impedancja
10k Ohm
OGÓLNE
Zasilanie
Impedancja głośników
Wyjście mocy
13.8V DC (dozwolone 10.8-15.6V)
4 or 8 ohmów
40W x 4CH
Uwaga: Specyfikacja i projekt mogą ulec zmianie bez uprzedzenia; zgodnie z postępem technologii.
Wskazówki dotyczące ochrony środowiska
Po zuŜyciu produktu nie naleŜy wyrzucać wraz z innymi odpadkami; naleŜy go
oddać do odpowiedniego punktu zbierania odpadów elektrycznych i
elektronicznych. Symbol na produkcie, instrukcja obsługi lub opakowanie będą
zawierały informacje o metodach pozbywania się tego produktu.
Materiały nadające się do ponownego przetworzenia zostały oznaczone.
Oddając materiały do ponownego przetworzenia, lub innych form utylizacji
starych urządzeń, przyczyniasz się do ochrony środowiska naturalnego.
Proszę zwrócić się do lokalnej administracji o wskazanie autoryzowanego punktu
przyjmowania odpadów elektronicznych.
WSZYSTKIE PRAWA ZASTRZEśONE
PRAWA AUTORSKIE DENVER ELECTRONICS A/S
www.denver-electronics.com
