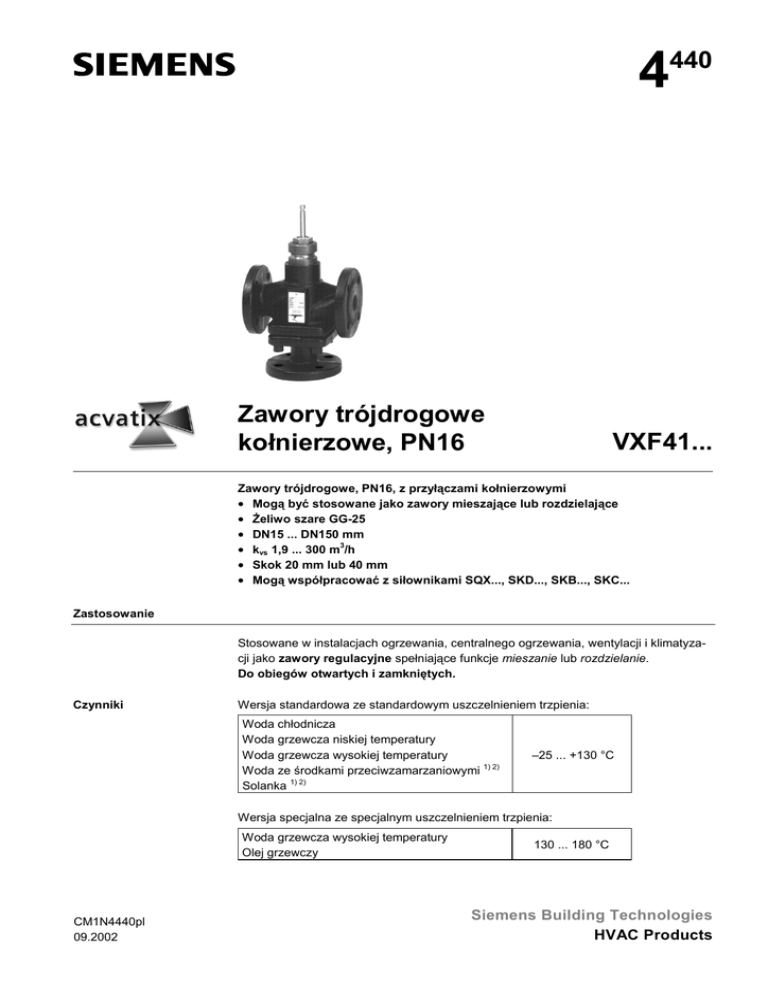

4440 Zawory trójdrogowe kołnierzowe, PN16 VXF41

4
440
Zawory trójdrogowe
kołnierzowe, PN16
VXF41...
Zawory trójdrogowe, PN16, z przyłączami kołnierzowymi
• Mogą być stosowane jako zawory mieszające lub rozdzielające
• Żeliwo szare GG-25
• DN15 ... DN150 mm
• kvs 1,9 ... 300 m3/h
• Skok 20 mm lub 40 mm
• Mogą współpracować z siłownikami SQX..., SKD..., SKB..., SKC...
Zastosowanie
Stosowane w instalacjach ogrzewania, centralnego ogrzewania, wentylacji i klimatyzacji jako zawory regulacyjne spełniające funkcje mieszanie lub rozdzielanie.
Do obiegów otwartych i zamkniętych.
Czynniki
Wersja standardowa ze standardowym uszczelnieniem trzpienia:
Woda chłodnicza
Woda grzewcza niskiej temperatury
Woda grzewcza wysokiej temperatury
Woda ze środkami przeciwzamarzaniowymi 1) 2)
Solanka 1) 2)
–25 ... +130 °C
Wersja specjalna ze specjalnym uszczelnieniem trzpienia:
Woda grzewcza wysokiej temperatury
Olej grzewczy
CM1N4440pl
09.2002
130 ... 180 °C
Siemens Building Technologies
HVAC Products
1)
2)
Zalecenie
Do czynników o temperaturze poniżej 0 °C wymagany jest podgrzewacz trzpienia ASZ6.5 zapobiegający zamarznięciu trzpienia zaworu w dławnicy
Woda ze środkami przeciwzamarzaniowymi lub solanka: do −10 °C wg DIN 3158 (klasa obciążenia I)
lub do −25 °C wg DIN 3158 (klasa obciążenia II)
Woda powinna odpowiadać specyfikacji VDI 2035.
Zestawienie typów
Wersja standardowa
Typ
VXF41.14
VXF41.15
VXF41.24
VXF41.25
VXF41.39
VXF41.40
VXF41.49
VXF41.50
VXF41.65
VXF41.80
VXF41.90
VXF41.91
VXF41.92
Wersja specjalna
1)
1)
1)
1)
1)
1)
1)
1)
DN
kvs
[mm]
[m3/h]
15/10
15
25/20
25
40/32
40
50/40
50
65
80
100
125
150
1,9
3
5
7,5
12
19
19
31
49
78
124
200
300
∆pvmax.
Sv
mieszanie
rozdzielanie
kPa
kPa
800
200 2)
500
350
250
175
100
150
100
70
> 50
>100
> 50
>100
> 50
>100
>100
Wersja specjalna z uzupełnieniem oznaczenia typu 4:
Woda grzewcza wysokiej temperatury
Olej grzewczy
1)
2)
130 ... 180 °C
Przykład:
VXF41.504
Ze szczelnym obejściem (siłownik SQX...)
Jeśli dopuszcza się podwyższony poziom hałasu, stosowane są te same wartości jak dla mieszania
DN
kvs
Sv
= Średnica nominalna
= Przepływ nominalny wg VDI 2173
= Iloraz szerokości zakresów wg VDI 2173
∆pvmax = Maksymalna dopuszczalna różnica
ciśnień w kanale regulacyjnym zaworu
II-I (mieszanie) lub I-II (rozdzielanie) w
całym zakresie skoku
Wyposażenie
dodatkowe
Elektryczny podgrzewacz trzpienia ASZ6.5, 24 V AC, wymagany do czynników o temperaturze poniżej 0 °C.
Zamawianie
Przy zamawianiu należy podać ilość, nazwę urządzenia i oznaczenie typu.
Przykład: 2 Zawory trójdrogowe VXF41.50
Dostawa
Zawór i siłownik pakowane są oddzielnie.
Zawory dostarczane są bez przeciwkołnierzy i bez uszczelek.
2/6
Siemens Building Technologies
HVAC Products
Zawory trójdrogowe kołnierzowe VXF41..., PN16
CM1N4440pl
09.2002
Urządzenia współpracujące
Siłowniki
Dostępne są następujące siłowniki Landis & Staefa SKB..., SKC..., SKD..., SQX...:
• 24 V AC / 230 V AC z 3-stawnym sygnałem sterującym
• 24 V AC z proporcjonalnym sygnałem sterującym 0...10 V DC lub 4...20 mA DC
SQX... 1)
Zawory
H100
[mm]
VXF41.14
VXF41.15
VXF41.24
VXF41.25
20
VXF41.39
VXF41.40
VXF41.49
VXF41.50
VXF41.65
VXF41.80
VXF41.90
40
VXF41.91
VXF41.92
Karta katalogowa
miesz.
rozdziel.
Siłowniki
SKD... 1)
SKB...
miesz.
rozdziel.
miesz.
rozdziel.
SKC...
miesz.
rozdziel.
∆pmax [kPa]
800
200 2)
800
200 2)
500
150
750
150
350
100
500
100
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
800
N4554
N4561
–
–
–
–
–
–
–
–
2)
–
200
–
–
–
–
–
500
–
350
–
250
–
175
–
100
N4564
–
–
–
–
–
–
–
–
200 2)
150
100
70
1)
Stosowane do czynników o temperaturze maks. 140 °C
Jeśli dopuszcza się podwyższony poziom hałasu, stosowane są te same wartości jak dla mieszania
H100
= Skok 100 % zaworu i siłownika
∆pmax = Maksymalna dopuszczalna różnica ciśnień w kanale regulacyjnym zaworu II-I (mieszanie)
lub I-II (rozdzielanie) w całym zakresie skoku zaworu z siłownikiem
2)
Siłowniki
pneumatyczne
Siłowniki pneumatyczne Landis & Staefa dostępne są na zamówienie w lokalnych biurach lub oddziałach.
Wykorzystanie siłowników pneumatycznych jest możliwe tylko wtedy, gdy zawór
VXF41... stosowany jest jako zawór mieszający.
Przekrój zaworu
4440Z01
Budowa
Zależnie od średnicy nominalnej stosowany
jest prowadzony grzybek perforowany lub
szczelinowy, na stałe połączony z trzpieniem.
Gniazdo zamocowane jest w korpusie zaworu.
DN15...50 ze szczelnym obejściem, jeśli stosowany jest siłownik SQX...
Utylizacja
Ze względu na różnorodność zastosowanych materiałów, przed utylizacją należy części
składowe posortować według rodzaju materiału.
3/6
Siemens Building Technologies
HVAC Products
Zawory trójdrogowe kołnierzowe VXF41..., PN16
CM1N4440pl
09.2002
Wymiarowanie
20
10
3
4
5
2
1
0,2
0,1
0,03
0,04
0,05
0,02
0,01
0,3
0,4
0,5
∆pv100 [bar]
Wykres przepływu
500
400
300
140
112
84
∆
p
0,6
∆pv100 [kPa]
4440D01
0,3
0,2
0,175
0,15
0,11
0,08
0,06
2000
3
4
5
6
8
10
2
1
1
0,8
0,6
0,5
0,4
0,3
0,2
2,8
2,2
1,7
1,4
1,1
0,85
300
400
500
600
800
1000
2
28
22,4
16,8
14
11,2
8,4
5,8
200
10
8
6
5
4
3
30
40
50
60
80
100
V100 [m³/h]
20
20
DN
300 0
0
15 5 - 20 4
12 - 12
0
10 - 7 8
80 - 49
65 - 31
50 - 19
/40 - 12
0
5
5
2
,
40 40/3 5 - 7,
2 -5
/20
25 15 - 3 ,9
1
01
/
15
100
80
60
50
40
30
56
vm
ax
V100 [l/s]
200
100 kPa = 1 bar ≈ 10 m słupa wody
1 m3/h = 0,278 kg/s wody o temperaturze 20 °C
= ∆pvmax. =
Maksymalna dopuszczalna różnica ciśnień w kanale regulacyjnym II-I zaworu
mieszającego w całym zakresie skoku
= ∆pvmax. = Maksymalna dopuszczalna różnica ciśnień w kanale regulacyjnym I-II zaworu
rozdzielającego w całym zakresie skoku
= Różnica ciśnień w kanale regulacyjnym (II-I = mieszanie lub I-II = rozdzielanie) przy całko& 100 [kPa] lub [bar]
wicie otwartym zaworze i przy przepływie V
= Przepływ [m3/h] lub [l/s]
∆pv100
& 100
V
Charakterystyka
zaworu
Charakterystyka zaworu
Przelot
0... 30 %:
⇒ liniowa
30...100 %: ⇒ ngl = 3 wg VDI / VDE 2173
Obejście
0...100 %: ⇒ liniowa
l-
0,8
lll
0,6
l
0,4
ll l
0,2
0
ll
4440D02pl
Przepływ kv / k vs
1
l
l-l
0
0,2
0,4
0,6
0,8
1
Skok H / H 100
Mieszanie:
przepływ z II i III do I
Rozdzielanie: przepływ z I do II i III
króciec I = przepływ stały
króciec II = przepływ zmienny
króciec III = obejście (przepływ zmienny)
Zawór trójdrogowy zaleca się stosować jako mieszający
4/6
Siemens Building Technologies
HVAC Products
Zawory trójdrogowe kołnierzowe VXF41..., PN16
CM1N4440pl
09.2002
+ 180
+ 120
4440D02pl
- 25 - 10
Ciśnienie robocze [bar]
Ciśnienie robocze
i temperatura pracy
16
15
14
13
12
Ciśnienie robocze wg
ISO 7268 i EN 1333
przy temperaturze
pracy −25 ... +180 °C
wg DIN 4747
i DIN 3158
1
0
- 60
- 40
- 20
0
+ 20
+ 80 + 100
+ 140 + 160
+ 200
Temperatura pracy [°C]
Projektowanie
• Woda powinna być jakości zalecanej w normie VDI 2035.
• W obiegach otwartych występuje ryzyko zablokowania grzyba zaworu przez osad
wapienny. W takich przypadkach należy stosować tylko silniejsze siłowniki SKB... lub
SKC.... Należy dodatkowo przewidzieć okresowe uruchamianie zaworu (dwa lub trzy
razy w tygodniu). Przed zaworem konieczne jest zainstalowanie filtra.
• Zalecenie: nawet w obiegach zamkniętych przed zaworem powinien być zamontowany filtr, w celu zwiększenia niezawodności działania zaworu.
Podgrzewacz trzpienia
Do czynników o temperaturze poniżej 0 °C wymagany jest elektryczny podgrzewacz
trzpienia ASZ6.5 zapobiegający zamarznięciu trzpienia zaworu w dławnicy.
Ze względów bezpieczeństwa podgrzewacz zasilany jest napięciem 24 V AC / 30 W.
Montaż
Zawór i siłownik można łatwo zmontować bezpośrednio na miejscu instalacji. Montaż
nie wymaga żadnych specjalnych narzędzi ani prac nastawczych.
Zawór dostarczany jest z instrukcją montażu.
4440Z05
Położenie
Dopuszczalne
Kierunek przepływu
Nie dopuszczalne
Przy montażu należy zwrócić uwagę na znak kierunku przepływu na zaworze.
• Mieszanie z II / III do I
ll
l
lll
• Rozdzielanie z I do II / III
l
ll
lll
5/6
Siemens Building Technologies
HVAC Products
Zawory trójdrogowe kołnierzowe VXF41..., PN16
CM1N4440pl
09.2002
Uruchomienie
Zawór można uruchomić tylko z prawidłowo zamontowanym siłownikiem.
• Trzpień wsuwa się:
Przepływ zwiększa się, obejście się zamyka
• Trzpień wysuwa się:
Przepływ zmniejsza się, obejście się otwiera
Obsługa
Podczas prac serwisowych przy siłowniku lub zaworze należy: wyłączyć pompę i napięcie zasilania, zamknąć zawór odcinający, spuścić ciśnienie z instalacji i odczekać na
jej ostygnięcie. W razie potrzeby odłączyć przewody elektryczne od zacisków. Ponowne uruchomienie zaworu może nastąpić tylko po prawidłowym zamontowaniu siłownika.
Uszczelnienie może być wymienione bez konieczności demontażu zaworu z instalacji.
Jeżeli powierzchnia trzpienia jest uszkodzona w pobliżu uszczelnienia, należy wymienić
trzpień z grzybkiem. Więcej informacji można uzyskać w lokalnym oddziale lub biurze.
Części zamienne
Wersja standardowa:
4440Z02
Uszczelnienie trzpienia
Dławnica z pierścieniem uszczelniającym EPDM wraz z płaską
uszczelką miedzianą, do wody chłodniczej, wody grzewczej niskiej
i wysokiej temperatury oraz solanki (−25 ... +130 °C):
do VXF41... DN15 ... DN40
do VXF41... DN50 ... DN150
(trzpień Ø10 mm)
(trzpień Ø14 mm)
4 284 8806 0
4 679 5629 0
Wersja specjalna:
4440Z04
Dławnica z uszczelnieniem PTFE wraz z płaską uszczelką miedzianą, do wody chłodniczej, wody grzewczej wysokiej temperatury,
pary nasyconej i przegrzanej, olejów grzewczych (130 ... 180 °C):
do VXF41...4 DN15 ... DN40
do VXF41...4 DN50 ... DN150
(trzpień Ø10 mm)
(trzpień Ø14 mm)
4 284 8829 0
4 679 5630 0
Gwarancja
Stosowanie siłowników innych producentów powoduje utratę gwarancji.
Dane techniczne ∆pmax, ∆ps, stopień nieszczelności, poziom hałasu i trwałość obowiązują wyłącznie przy stosowaniu siłowników Landis & Staefa wymienionych w punkcie
„Urządzenia współpracujące“.
6/6
Siemens Building Technologies
HVAC Products
Zawory trójdrogowe kołnierzowe VXF41..., PN16
CM1N4440pl
09.2002
Dane techniczne
Dane funkcjonalne
Klasa ciśnienia
Charakterystyka zaworu
Przelot
Obejście
PN16
0 ... 30 %
30 ... 100 %
0 ... 100 %
liniowa
ngl = 3 wg VDI / VDE 2173
liniowa
Nieszczelność
Przelot
0...0,02 % wartości kvs, VDE / VDI 2173
Obejście
0...0,02 % wartości kvs, VDE / VDI 2173
DN15...50 z SQX...
DN15...150 z SKD.../SKB.../SKC… 0,5...2 % wartości kvs
Materiały
Ciśnienie dopuszczalne
1600 kPa (16 bar) wg ISO 7268 / EN 1333
Ciśnienie robocze
wg DIN 4747 / DIN 3158
w zakresie −25 ... +180 °C
Przyłącza kołnierzowe
wg ISO 7005
Skok
20 mm
40 mm
DN15 ... DN50
DN65 ... DN150
Korpus
GG-25 wg DIN EN 1561
Trzpień, grzybek i gniazdo
stal nierdzewna
Dławnica
Wersja standardowa
Wersja specjalna
Uszczelnienie
mosiądz
stal nierdzewna
pierścienie EPDM, tuleje PTFE
7/6
Siemens Building Technologies
HVAC Products
Zawory trójdrogowe kołnierzowe VXF41..., PN16
CM1N4440pl
09.2002
Wymiary
Wszystkie wymiary w mm
K
D
L3
D4
H1
D2
H
H2
B
4440M01
D
L2
DN
L1
DN
[mm]
15
25
40
50
65
80
100
125
150
B
14
16
18
20
20
22
24
26
26
D
Ø
95
115
150
165
185
200
220
250
285
D2
Ø
14 (4x)
19 (4x)
19 (8x)
23 (8x)
DN
[mm]
15
25
40
50
65
80
100
125
150
Całkowita wysokość
montażu
DN
H
=
=
H1
H2
=
=
D4
Ø
46
65
84
99
118
132
156
184
211
H1
H2
64
64
57
96
114
126
146
163
186
160,5
160,5
153,5
192,5
230,5
242,5
262,5
279,5
302,5
K
Ø
65
85
110
125
145
160
180
210
240
L1
L2
L3
130
160
200
230
290
310
350
400
480
65
80
100
115
145
155
175
200
240
114
118
140
145
180
200
225
255
290
Waga
[kg]
4,9
6,8
11,7
19
29
36
52
71
96
H
SQX...
> 489
> 489
> 482
> 521
–
–
–
–
–
SKD...
> 564
> 564
> 557
> 596
–
–
–
–
–
SKB...
> 639
> 639
> 632
> 671
–
–
–
–
–
SKC...
–
–
–
–
> 689
> 701
> 721
> 738
> 761
Średnica nominalna
Całkowita wysokość siłownika plus minimalny odstęp od ściany lub sufitu umożliwiający montaż, podłączenie, obsługę, konserwację itd.
Wysokość montażu od osi do zamontowanego siłownika (górna krawędź)
Zawór w pozycji „zamknięty” (trzpień całkowicie wysunięty)
8/6
 2000 Siemens Building Technologies
Siemens Building Technologies
HVAC Products
Zawory trójdrogowe kołnierzowe VXF41..., PN16
CM1N4440pl
09.2002
