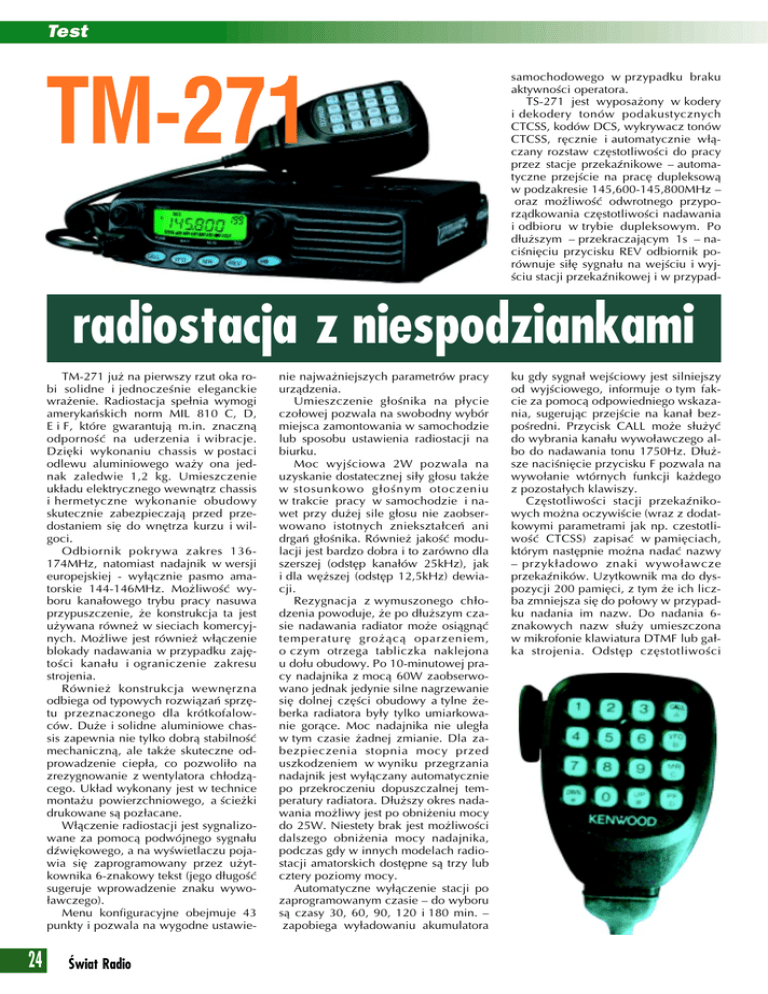

Test TM-271

Test
TM-271
samochodowego w przypadku braku
aktywności operatora.
TS−271 jest wyposażony w kodery
i dekodery tonów podakustycznych
CTCSS, kodów DCS, wykrywacz tonów
CTCSS, ręcznie i automatycznie włą−
czany rozstaw częstotliwości do pracy
przez stacje przekaźnikowe – automa−
tyczne przejście na pracę dupleksową
w podzakresie 145,600−145,800MHz –
oraz możliwość odwrotnego przypo−
rządkowania częstotliwości nadawania
i odbioru w trybie dupleksowym. Po
dłuższym – przekraczającym 1s – na−
ciśnięciu przycisku REV odbiornik po−
równuje siłę sygnału na wejściu i wyj−
ściu stacji przekaźnikowej i w przypad−
radiostacja z niespodziankami
TM−271 już na pierwszy rzut oka ro−
bi solidne i jednocześnie eleganckie
wrażenie. Radiostacja spełnia wymogi
amerykańskich norm MIL 810 C, D,
E i F, które gwarantują m.in. znaczną
odporność na uderzenia i wibracje.
Dzięki wykonaniu chassis w postaci
odlewu aluminiowego waży ona jed−
nak zaledwie 1,2 kg. Umieszczenie
układu elektrycznego wewnątrz chassis
i hermetyczne wykonanie obudowy
skutecznie zabezpieczają przed prze−
dostaniem się do wnętrza kurzu i wil−
goci.
Odbiornik pokrywa zakres 136−
174MHz, natomiast nadajnik w wersji
europejskiej − wyłącznie pasmo ama−
torskie 144−146MHz. Możliwość wy−
boru kanałowego trybu pracy nasuwa
przypuszczenie, że konstrukcja ta jest
używana równeż w sieciach komercyj−
nych. Możliwe jest również włączenie
blokady nadawania w przypadku zaję−
tości kanału i ograniczenie zakresu
strojenia.
Również konstrukcja wewnęrzna
odbiega od typowych rozwiązań sprzę−
tu przeznaczonego dla krótkofalow−
ców. Duże i solidne aluminiowe chas−
sis zapewnia nie tylko dobrą stabilność
mechaniczną, ale także skuteczne od−
prowadzenie ciepła, co pozwoliło na
zrezygnowanie z wentylatora chłodzą−
cego. Układ wykonany jest w technice
montażu powierzchniowego, a ścieżki
drukowane są pozłacane.
Włączenie radiostacji jest sygnalizo−
wane za pomocą podwójnego sygnału
dźwiękowego, a na wyświetlaczu poja−
wia się zaprogramowany przez użyt−
kownika 6−znakowy tekst (jego długość
sugeruje wprowadzenie znaku wywo−
ławczego).
Menu konfiguracyjne obejmuje 43
punkty i pozwala na wygodne ustawie−
24
Świat Radio
nie najważniejszych parametrów pracy
urządzenia.
Umieszczenie głośnika na płycie
czołowej pozwala na swobodny wybór
miejsca zamontowania w samochodzie
lub sposobu ustawienia radiostacji na
biurku.
Moc wyjściowa 2W pozwala na
uzyskanie dostatecznej siły głosu także
w stosunkowo głośnym otoczeniu
w trakcie pracy w samochodzie i na−
wet przy dużej sile głosu nie zaobser−
wowano istotnych zniekształceń ani
drgań głośnika. Również jakość modu−
lacji jest bardzo dobra i to zarówno dla
szerszej (odstęp kanałów 25kHz), jak
i dla węższej (odstęp 12,5kHz) dewia−
cji.
Rezygnacja z wymuszonego chło−
dzenia powoduje, że po dłuższym cza−
sie nadawania radiator może osiągnąć
temperaturę grożącą oparzeniem,
o czym otrzega tabliczka naklejona
u dołu obudowy. Po 10−minutowej pra−
cy nadajnika z mocą 60W zaobserwo−
wano jednak jedynie silne nagrzewanie
się dolnej części obudowy a tylne że−
berka radiatora były tylko umiarkowa−
nie gorące. Moc nadajnika nie uległa
w tym czasie żadnej zmianie. Dla za−
bezpieczenia stopnia mocy przed
uszkodzeniem w wyniku przegrzania
nadajnik jest wyłączany automatycznie
po przekroczeniu dopuszczalnej tem−
peratury radiatora. Dłuższy okres nada−
wania możliwy jest po obniżeniu mocy
do 25W. Niestety brak jest możliwości
dalszego obniżenia mocy nadajnika,
podczas gdy w innych modelach radio−
stacji amatorskich dostępne są trzy lub
cztery poziomy mocy.
Automatyczne wyłączenie stacji po
zaprogramowanym czasie – do wyboru
są czasy 30, 60, 90, 120 i 180 min. –
zapobiega wyładowaniu akumulatora
ku gdy sygnał wejściowy jest silniejszy
od wyjściowego, informuje o tym fak−
cie za pomocą odpowiedniego wskaza−
nia, sugerując przejście na kanał bez−
pośredni. Przycisk CALL może służyć
do wybrania kanału wywoławczego al−
bo do nadawania tonu 1750Hz. Dłuż−
sze naciśnięcie przycisku F pozwala na
wywołanie wtórnych funkcji każdego
z pozostałych klawiszy.
Częstotliwości stacji przekaźniko−
wych można oczywiście (wraz z dodat−
kowymi parametrami jak np. czestotli−
wość CTCSS) zapisać w pamięciach,
którym następnie można nadać nazwy
– przykładowo znaki wywoławcze
przekaźników. Uzytkownik ma do dys−
pozycji 200 pamięci, z tym że ich licz−
ba zmniejsza się do połowy w przypad−
ku nadania im nazw. Do nadania 6−
znakowych nazw służy umieszczona
w mikrofonie klawiatura DTMF lub gał−
ka strojenia. Odstęp częstotliwości
Test
Parametry TM-271
- zakres czêstotliwoœci:
- emisje:
- zasilanie:
- pobór pr¹du:
- impedancja anteny:
- impedancja mikrofonu:
- wymiary zewnêtrzne:
- waga:
- moc nadajnika:
- czu³oœæ odbiornika:
- moc wyjœciowa m.cz.:
144-146MHz
F3E (FM), F2D
13,8V DC
13A/TX, 0,8A/RX
50Ω
600Ω
161x43x169mm
1,2kg
60W/H (25W/L)
0,18µV (12dB SINAD)
2W
w trybie dupleksowym jest programowany z krokiem 50kHz,
co umożliwia pracę również przez przekaźniki o nietypo−
wych parametrach. Wartością domyślną jest oczywiście
600kHz.
Na płycie czołowej radiostacji znajduje się 5 podświetlo−
nych i zabezpieczonych przed przypadkowym naciśnięciem
(dzięki umieszczeniu ich we wgłębieniach) przycisków oraz
dwie gałki służące do włączenia i regulacji siły głosu oraz do
strojenia. Gałka strojenia służy również do wyboru punktów
menu, a po krótkim naciśnięciu pozwala na zmianę częstotli−
wości w odstępach megarercowych. Podświetlony na zielono
wyswietlacz jest stosunkowo duży (15 x 50 mm), kontrastowy
i dobrze czytelny także ze skosu. Jego jasność może być
regulowana automatycznie w zależności od zewnętrznego
oświetlenia, ale automatykę tę można również wyłączyć.
Mikrofon wchodzący w skład standardowego wyposażenia
zawiera 16 podświetlonych klawiszy służących do nadawa−
nia sygnałów DTMF, bezpośredniego wprowadzania częstot−
liwości pracy, zmiany kanału oraz wyboru VFO lub pamięci.
Czterem z nich można zresztą w menu przyporządkować do−
wolne inne funkcje np. odpowiadające któremuś z klawiszy
z płyty czołowej. Klawisze A−C mogą też służyć do wywoły−
wania (10−cyfrowych) pamięci DTMF, a czwarty (D) do nada−
wania tonu wywoławczego. Sam mikrofon leży dobrze w rę−
ce, a duży i wygodny przycisk nadawania nie powoduje zmę−
czenia także w trakcie dłuższych relacji.
Odbiornik o przełączanej szerokości pasma przenoszenia
jest dostosowany do odbioru sygnałów z szeroką i wąską de−
wiacją częstotliwości. Jest on wyposażony w rozbudowane
możliwości przeszukiwania pasma: w pełnym zakresie od−
bioru, w trzech zaprogramowanych podzakresach, w wybra−
nym segmencie o szerokości 1MHz, przeszukiwania wszyst−
kich zapamiętanych kanałów lub wybranej grupy 20 pamięci
oraz dwóch wybranych kanałów.
W wersji europejskiej radiostacja jest wyposażona w rza−
dko spotykane w urządzeniach tej klasy w paśmie 2m gniaz−
do antenowe typu N oraz w złącze danych (mini DIN).
To ostanie zawiera wyprowadzenia do pracy emisją Packet
Radio zarówno z przepływnością 1200, jak i 9600 bit/s.
W wersji światowej do podłączenia anteny służy gniazdo
PL (UHF) i brakuje złącza danych.
W skład standardowego wyposażenia wchodzi kabel zasi−
lający, dwa zapasowe bezpieczniki 20 A, uchwyt do radiosta−
cji, uchwyt do mikrofonu i oczywiście instrukcja obsługi.
Oprócz tego dostępne jest wyposażenie dodatkowe: filtr
przeciwzakłóceniowy PG−3, kabel danych z wtyczką mini
DIN, kabel KPG−46 służący do programowania za pomocą
komputera i zwykły mikrofon bez dodatkowych klawiszy.
W witrynie internetowej firmy Kenwood (www.ken−
wood.com/i/products/info/amateur.htm) dostępne jest bez−
płatne oprogramowanie MCP−1A pozwalające na komforto−
wą konfigurację urządzenia przy użyciu komputera PC. Ta
sama wersja programu służy też do konfiguracji przenośnych
radiostacji TH−K2/4E.
Odbiór w paśmie amatorskim nie jest wprawdzie zakłóca−
ny przez pracę mikroprocesora, ale na wszelki wypadek kon−
struktorzy przewidzieli możliwość niewielkiej zmiany częs−
totliwości zegarowej procesora, co pozwala na odsunięcie
ewentualnych zakłóceń od pożądanego kanału.
Podsumowanie
Podsumowując można stwierdzić, że TM−271 jest niewiel−
kim, profecjonalnie skonstruowanym urządzeniem jednopas−
mowym charakteryzującym się znaczną czułością odbiornika
i ponadprzeciętną mocą wyjściową nadajnika. Również se−
lektywność i odporność odbiornika na silne sygnały można
określić jako bardzo dobre. Możliwość sterowania najważ−
niejszymi funkcjami za pomocą klawiatury mikrofonu za−
pewnia wygodę obsługi w trakcie pracy w czasie jazdy.
Umieszczenie głośnika na płycie czołowej i dobrą jakość
dźwięku należy też uznać za ważne dodatnie cechy radiosta−
cji.
Na negatywną ocenę zasługuje stosunkowo wysoka cena
kabla konfiguracyjnego (ok. 100 euro), nie jest on jednak
niezbędny. Wielu użytkowników i to nie tylko tego modelu
korzysta ze standardowych możliwości programowania
sprzętu, a poza tym kabel jest potrzebny stosunkowo rzadko
i w razie potrzeby można go też wypożyczyć od któregoś
z kolegów. Należy się również spodziewać, że schemat kabla
pojawi się w niedługim czasie w Internecie – na szczęście
w naszych szeregach nie brakuje eksperymentatorów. Podob−
ne można się też spodziewać opublikowania w Internecie
opisów różnych modyfikacji i usprawnień, podobnie jak
w przypadku wielu innych urządzeń amatorskich.
Krzysztof Dąbrowski OE1KDA
