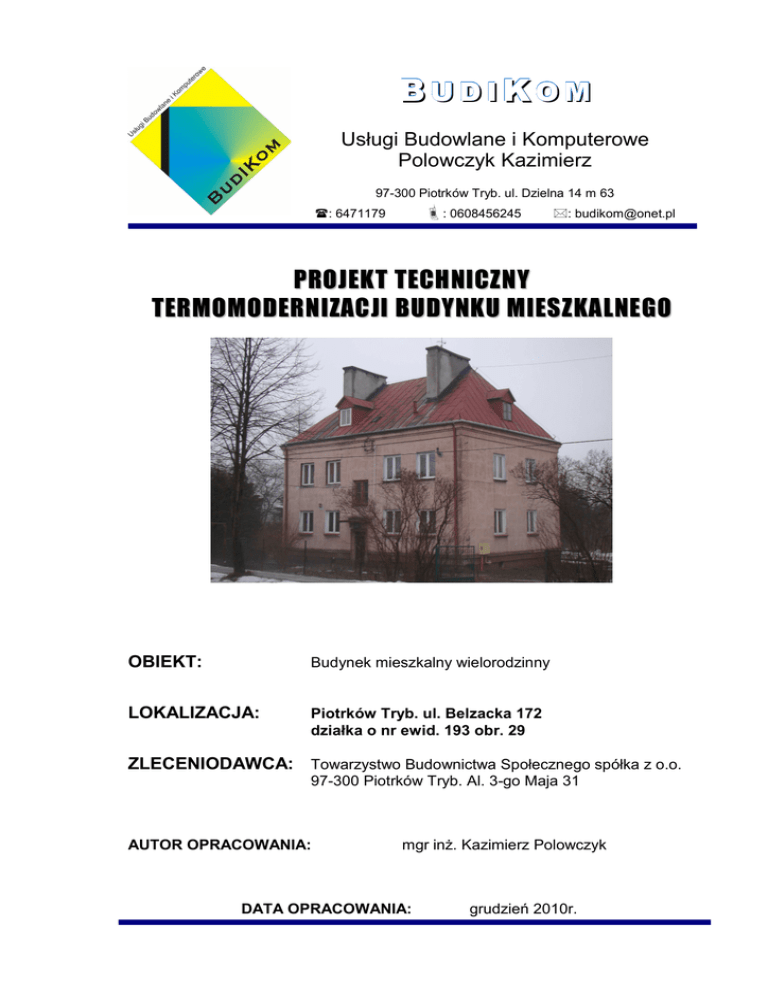

BUDIKOM
Usługi Budowlane i Komputerowe
Polowczyk Kazimierz
97-300 Piotrków Tryb. ul. Dzielna 14 m 63
: 0608456245
: 6471179
: [email protected]
PROJEKT TECHNICZNY
TERMOMODERNIZACJI BUDYNKU MIESZKALNEGO
OBIEKT:
Budynek mieszkalny wielorodzinny
LOKALIZACJA:
Piotrków Tryb. ul. Belzacka 172
działka o nr ewid. 193 obr. 29
ZLECENIODAWCA: Towarzystwo Budownictwa Społecznego spółka z o.o.
97-300 Piotrków Tryb. Al. 3-go Maja 31
AUTOR OPRACOWANIA:
mgr inż. Kazimierz Polowczyk
DATA OPRACOWANIA:
grudzień 2010r.
Projekt techniczny termomodernizacji budynku mieszkalnego w Piotrkowie Tryb. ul. Belzacka 172
Spis treści
1.Podstawa opracowania i literatura.......................................................................................3
2.Przedmiot, zakres i cel opracowania...................................................................................3
3.Dane ogólne, opis do projektu zagospodarowania..............................................................4
4.Wpływ inwestycji na środowisko, higienę i zdrowie użytkowników oraz otoczenie.........5
5. Opis ogólny budynku i ocena stanu technicznego..............................................................5
6. Opis robót termomodernizacyjnych...................................................................................8
6.1.Obliczenia termiczne....................................................................................................8
6.2.Opis docieplenia ścian..................................................................................................8
6.2.1. Szczegółowy zakres robót do wykonania...........................................................10
6.2.2.Charakterystyka metody lekko - mokrej..............................................................11
6.2.3.Kolejność wykonywania robót dociepleniowych metody lekko-mokrej.............12
6.2.4.Odbiór robót........................................................................................................14
6.2.5.Kolorystyka.........................................................................................................15
6.3.Wymiana stolarki okiennej i drzwiowej, ślusarka......................................................15
7. Opis remontu więźby dachowej i pokrycia dachowego...................................................16
7.1.Czynności wstępne i przygotowawcze.......................................................................16
7.2.Więźba dachowa.........................................................................................................17
7.3.Pokrycie dachu i obróbki blacharskie.........................................................................18
8.Uwagi końcowe.................................................................................................................22
9. Ochrona przeciwpożarowa...............................................................................................23
10.Informacje do planu bezpieczeństwa i ochrony zdrowia.................................................25
10.1.Informacje ogólne.....................................................................................................25
10.2.Część opisowa..........................................................................................................25
10.3. Prace szczególnie niebezpieczne.............................................................................26
10.3.1.Zasady bezpieczeństwa przy pracach murowych i tynkowych..........................27
10.3.2.Zasady bezpieczeństwa przy pracach wykończeniowych.................................27
10.3.3.Zasady bezpieczeństwa przy pracach dekarskich..............................................28
10.3.4.Ochrona osobista pracowników........................................................................28
10.4.Uwagi końcowe........................................................................................................28
11. Oświadczenie projektanta...............................................................................................30
12. Rysunki...........................................................................................................................30
Polowczyk Kazimierz
2/30
OPIS TECHNICZNY
1.Podstawa opracowania i literatura
-
Zlecenie T.B.S. Spółka z o.o. W Piotrkowie Tryb. Al. 3-go Maja 31,
-
Archiwalna dokumentacja projektowa budynku,
-
Wywiad środowiskowy,
-
Dz. U. Nr 106 z dnia 5 grudnia 2000r., poz. 1126, Prawo Budowlane- tekst jednolity z późniejszymi zmianami,
-
Rozporządzenie Ministra Infrastruktury z dnia 12.04.2002r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie,
-
Polskie Normy Budowlane i inne dokumenty posiadające moc prawną w okresie wykonywania opracowania,
-
Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 1 marca
1999 r. w sprawie zakresu, trybu i zasad uzgadniania projektu budowlanego
pod względem ochrony przeciwpożarowej (Dz.U. Nr 22 poz. 206),
-
Literatura fachowa: J. Thierry, S. Zaleski: Remonty budynków i wzmacnianie
konstrukcji; PZIiTB: Kontrola stanu technicznego obiektów budowlanych; W.
Żenczykowski: Budownictwo ogólne,
-
„Wytyczne w sprawie opracowywania ekspertyz techniczno – ekonomicznych i
przeglądów sprawności technicznej budynków mieszkalnych” CUTOB.
-
Instrukcja ITB nr 334/96 – „Docieplenie budynku metodą lekko – mokrą”, z
późniejszymi zmianami,
-
Świadectwa dopuszczenia do stosowania w budownictwie systemów dociepleniowych firmy OPTOLITH,
-
Uzgodnienia zakresu projektowanych prac termomodernizacyjnych z przedstawicielami Inwestora.
2.Przedmiot, zakres i cel opracowania
Przedmiotem opracowania jest wolno stojący budynek mieszkalny wielorodzinny przeznaczony do termomodernizacji, zlokalizowany w Piotrkowie Tryb. ul.
Belzacka 172.
Polowczyk Kazimierz
3/30
Celem opracowania jest wykonanie projektu technicznego na termomodernizację budynku mieszkalnego (jego elewacji frontowych – południowej i północnej oraz elewacji szczytowych –wschodniej i zachodniej , oraz dachu) zgodnie
z aktualnie obowiązującymi normami cieplnych i przepisami prawa budowlanego.
Zakres
opracowania
obejmuje
wykonanie
docieplenia
ścian
elewacyjnych , ścian szczytowych, docieplenie dachu oraz wymianę stolarki okiennej w obrębie piwnic, klatek schodowych i pomieszczeń gospodarczych na poddaszu, wykonanie opaski wokół budynku.
3.Dane ogólne, opis do projektu zagospodarowania
Na terenie objętym opracowaniem znajduje się obecnie budynek mieszkalny wielorodzinny 2-kondygnacyjny, częściowo podpiwniczony, ze strychem częściowo mieszkalnym, a częściowo użytkowym (suszarnie) murowany, usytuowanym wzdłuż ulicy Belzackiej, powstały w początkach lat sześćdziesiątych poprzedniego wieku, ze stropami typu Kleina na belkach stalowych.
Budynek osią podłużną skierowany w kierunku wschód-zachód. Budynek
posiada elewacje frontową południową od strony podwórza posesji, elewację frontową północną z wejściem do klatki schodowej od strony ulicy Belzackiej, a także
elewacje szczytowe wschodnią i zachodnią.
Podejścia do klatek schodowych utwardzone kostką betonową, wzdłuż budynku pas zieleni.
Budynek podłączony do infrastruktury miejskiej (sieć wodociągowa, kanalizacja sanitarna, energia elektryczna, sieć cieplna, sieć gazowa, sieć telefoniczna).
Na chwilę obecną budynek całkowicie zasiedlony i zamieszkały.
Nie projektuje się zmiany funkcji i przeznaczenia budynku.
Skala i forma architektoniczna projektowanego docieplenia budynku jest
nawiązaniem do zabudowy i krajobrazu już istniejącego i wcześniej wykonanych
termomodernizacji na sąsiednich budynkach.
Bez zmian pozostaje obsługa komunikacyjna budynku i jego położenie na
działce, a także jego wysokość. Zmianie ulegną wymiary rzutu poziomego – obrysu budynku o grubość zastosowanego docieplenia.
Polowczyk Kazimierz
4/30
Działka i przyległy teren, na którym jest projektowany obiekt budowlany nie
są wpisane do rejestru zabytków oraz nie podlegają ochronie na podstawie ustaleń miejscowego planu zagospodarowania przestrzennego.
4.Wpływ inwestycji na środowisko, higienę i zdrowie
użytkowników oraz otoczenie
Ze względu na rodzaj inwestycji zakłada się, ze jej wpływ na środowisko, higienę i zdrowie ludzi będzie znikomy.
Projekt techniczny nie zakłada istnienia funkcji powodujących emisję hałasu
oraz wibracji, a także nadmiernego promieniowania jonizującego, elektromagnetycznego. Budynek nie będzie powodował emisji zanieczyszczeń gazowych pyłowych ani płynnych, a funkcja budynku zapewnia, że nie będą powstawały zanieczyszczenia powierzchni gleby oraz wód powierzchniowych i podziemnych.
Ponadnormatywne obciążenia oddziaływania mogą wystąpić jedynie na
etapie wykonywania termomodernizacji i będą mieć charakter incydentalny i krótkotrwały.
5. Opis ogólny budynku i ocena stanu technicznego
Omawiany budynek jak już wcześniej wspomniano to obiekt ze ścianami
murowanymi z cegły palonej pełnej, z poddaszem użytkowym przeznaczonym cz
częściowo na mieszkania i częściowo na suszarnie. Komunikację stanowi jedna
klatka schodowa z wejściami od strony północnej. Budynek otynkowany.
Wyposażony w instalację wody i kanalizacji, elektryczną, gazową oraz telefoniczną i telewizji kablowej.
Stolarka okienna i drzwiowa z szybami zespolonymi.
Budynek został wybudowany zgodnie z wymogami przepisów obowiązujących dla tego systemu w tamtym czasie. Brak jest zarysowań elementów konstrukcji ścian, stropów czy klatek schodowych. Budynek pod względem konstrukcyjnym
nie budzi żadnych zastrzeżeń i zapewnia bezpieczne użytkowanie jako budynek
mieszkalny wielorodzinny.
Polowczyk Kazimierz
5/30
Przegrody zewnętrzne budynku pod względem ochrony cieplnej zaprojektowane zostały wg wówczas obowiązujących norm, obecnie nie spełniają wymogów
izolacyjności cieplnej.
Dane, opis i ocena stanu technicznego elementów budynku.
W niniejszym opracowaniu przyjęto następującą skalę ocen: dobry, zadowalający, średni, zły.
1. Fundamenty – odkrywek nie wykonywano, budynek posadowiony na gruncie za pomocą ław fundamentowych zbrojonych poprzecznie oraz konstrukcyjnie podłużnie, stan techniczny zadowalający. Izolacja pozioma z
papy na lepiku.
2. Ściany fundamentowe grubości 51 cm z cegły pełnej palonej na zaprawie
cementowo – wapiennej – stan techniczny dobry.
3. Ściany podpiwniczenia z cegły palonej pełnej na zaprawie cementowo-wapiennej o grubości 1½ i 2 c. Ścianki działowe piwnic z cegły dziurawki grubości ¼ c do wysokości 1 m pełne, powyżej ażurowe. Filarki przy drzwiach
z cegły ceramicznej pełnej 1 x 1 c. Stan techniczny dobry.
4. Ściany konstrukcyjne parteru i kondygnacji powtarzalnych z cegły ceramicznej pełnej grubości 1½ i 2 c na zaprawie cementowo-wapiennej.
Ścianki działowe grubości ¼ c. Układ konstrukcyjny ścian mieszany: ze
ścianami nośnymi wzdłuż budynku (ściana środkowa i dwie zewnętrzne),
oraz ścianami nośnymi poprzecznymi przy klatkach schodowych. Stan
techniczny konstrukcji murowanej dobry, wymagający docieplenia przegród zewnętrznych.
5. Ścianki działowe grubości ¼ c. Ściany kominowe grubości 1½ i 2 c. – stan
techniczny dobry.
6. Stropy między kondygnacyjne typu Kleina z cegły ceramicznej na dźwigarach stalowych dwuteowych 200 oparte na ścianach podłużnych (biegnących równolegle do ulicy Okrzei). Stan techniczny dostateczny. Strop nad
ostatnią kondygnacją do docieplenia od strony pomieszczeń na poddaszu.
7. Schody żelbetowe płytowe oparte na belkach spocznikowych, spoczniki i
stopnie okładane lastrykiem – stan techniczny dobry.
8. Gzymsy – żelbetowe oparte na ścianach podłuznych – stan dobry.
Polowczyk Kazimierz
6/30
9. Stolarka – okienna typowa drewniana lub z pcv, zespolona, dwuszybowa,
malowana na biało. Drzwi wewnętrzne typowe płycinowe. Wejściowe drzwi
do klatek schodowych stalowe – stan dobry. Okna w pomieszczeniach gospodarczych, okienka piwniczne oraz na klatkach schodowych do wymiany.
10.Więźba dachowa drewniana, płatwiowo-krokwiowa, dach czterospadowy,
pokrycie dachu z blachy stalowej ocynkowanej na łatach, obróbki z blachy
stalowej ocynkowanej. Drewno elementów więźby bez nadmiernych śladów uszkodzeń i starzenia. Przekrój użyteczny elementów więźby nie
uległ nadmiernemu zmniejszeniu i nie utraciły one swoich parametrów
technicznych i użytkowych. Stan techniczny więźby dachowej średni. Elementy konstrukcyjne nadają się do wzmocnienia.
11.Warstwa pokryciowa podczas eksploatacji budynku uległa zużyciu. Pomimo licznych napraw pokrycie wykazuje w dalszym ciągu liczne nieszczelności, szczególnie w okolicach styku połaci dachowej ze ścianami kominowymi i przy pasie nadrynnowym. Miejscowe reperacje okazują się nieskuteczne. Następuje zalewanie mieszkań oraz suszarni znajdujących się na
ostatniej kondygnacji. Stan techniczny pokrycia ze względu na liczne nieszczelności i zużycie oceniam jako zły i kwalifikuje je do wymiany. Obróbki
blacharskie i orynnowanie również do wymiany.
Brak jest zarysowań elementów konstrukcji ścian, stropów czy klatek schodowych. Budynek pod względem konstrukcyjnym nie budzi żadnych zastrzeżeń i
zapewnia bezpieczne użytkowanie jako budynek mieszkalny wielorodzinny. Przegrody zewnętrzne budynku pod względem ochrony cieplnej zaprojektowane zostały wg wówczas obowiązujących norm, obecnie nie spełniają wymogów izolacyjności cieplnej.
Współczynnik przenikania ciepła dla istniejących ścian zewnętrznych z cegły grubości 51 cm wynosi U=1,50 W/m2K, co nie jest zgodne z wymogami obowiązujących warunków technicznych (dla ścian zewnętrznych z otworami okiennymi i drzwiowymi w budynkach wielorodzinnych i zamieszkania zbiorowego
Umax=0,30 W/m2K).
Polowczyk Kazimierz
7/30
Stan techniczny budynku kwalifikuje go do wykonania termomodernizacji.
Zakres robót termomodernizacyjnych i analizę cieplną zawarto w dalszej
części opracowania.
6. Opis robót termomodernizacyjnych
6.1.Obliczenia termiczne
Współczynnik przenikania ciepła przez ścianę zewnętrzną – stan przed dociepleniem:
Układ warstw:
-mur z cegły pełnej ceramicznej gr. 51 cm
-tynk wewn. i zewn. cementowo-wapienny gr. 2,5 cm
-napływ i odpływ
współczynnik przenikania ciepła przez przegrodę wynosi U=1,50 W/m2K
Współczynnik przenikania ciepła przez ścianę zewnętrzną – stan po dociepleniu:
Układ warstw:
-styropian gr. 14 cm
-mur z cegły pełnej ceramicznej gr. 51 cm
-tynk wewn. i zewn. cementowo-wapienny gr. 2,5 cm
-napływ i odpływ
współczynnik przenikania ciepła przez przegrodę wynosi U=0,28 W/m2K < 0,30
6.2.Opis docieplenia ścian.
Projekt wykonano na bazie systemu dociepleniowego firmy OPTOLITHD
(metoda lekko – mokra) posiadający aprobatę techniczną ITB. Przy wykonywaniu
ociepleń ścian należy zwrócić uwagę na dokładne ocieplenie węgarków przy otworach okiennych i drzwiowych. Zewnętrzny tynk cienkowarstwowy akrylowy należy
do wysokości 2 m od ziemi wykonać z podwójną siatką zbrojącą (zabezpieczenie
przed dewastacją).
Termorenowacja budynku będzie polegała na wykonaniu następujących
prac:
Polowczyk Kazimierz
8/30
•
dociepleniu
ścian
zewnętrznych
osłonowych
szczytowych
(wschodnia i zachodnia) styropianem grubości 14 cm metodą lekko-mokrą, tynk akrylowy gr. 2,0 mm, na parterze wykonane podwójne zbrojenie siatką do wysokości 2,0 m, krawędzie zabezpieczone listwami,
•
dociepleniu ścian zewnętrznych osłonowych frontowych (północna
i południowa) styropianem grubości 14 cm metodą lekko-mokrą,
tynk akrylowy gr. 2 mm, na parterze wykonane podwójne zbrojenie siatką do wysokości 2,0 m, krawędzie zabezpieczone listwami,
•
wymianę obróbek blacharskich podokienników zewnętrznych na
ścianach elewacyjnych i szczytowych,
•
ocielenie połaci dachowych 16 cm warstwą wełny mineralnej w
przestrzeni pomiędzy krokwiami, z wykonaniem izolacji z folii dachowej zbrojonej i paroizolacji, z wykonaniem nowych kontrłat i łat,
•
wykonanie nawiewów pod oknami w pomieszczeniach kuchennych,
•
naprawie daszków nad wejściami do klatek schodowych, naprawa
tynków, wymiana pokrycia i obróbek blacharskich,
•
wymianie pokrycia dachu na nowe z blachy stalowej trapezowej
powlekanej wraz z wymianą obróbek blacharskich, przemurowaniem kominów,
•
wymianie opaski wokół budynku, wykonaniu nowych odpływów z
rur spustowych
•
wymianie stolarki okiennej w pomieszczeniach piwnicznych, w pomieszczeniach gospodarczych na poddaszu oraz na klatce schodowej na nową, z szybami zespolonymi o współczynniku k<= 1,1
Jako wyprawę elewacyjną należy zastosować tynk mineralny o grubości
ziarna 2,0 mm (z zatarciem rustykalnym, typu „kornik” lub inaczej w poziomie) według kolorystyki załączonej do niniejszego opracowania.
Polowczyk Kazimierz
9/30
6.2.1. Szczegółowy zakres robót do wykonania
Szczegółowy zakres prac przy robotach termorenowacyjnych ścian zewnętrznych budynku przedstawia się następująco:
•
Prace przygotowawcze, ustawienie rusztowania, demontaż starych opasek
wzdłuż elewacji.
•
Demontaż obróbek blacharskich parapetów oraz murków ogniowych ścian
szczytowych w niezbędnym zakresie wynikającym z faktu zmiany grubości
ściany zewnętrznej (pogrubienie o miąższość docieplenia – 14 cm.
•
Przygotowanie podłoża do przyklejenia płyt styropianowych: zmycie i czyszczenie szczotkami stalowymi.
•
Sprawdzić przyczepność masy klejącej do poszczególnych rodzajów podłoża: tynk, warstwa grysu na płytach żelbetowych.
•
Wykonać docieplenie metodą lekko – mokrą wszystkich elewacji:
o
uzupełnić i naprawić odpadające fragmenty tynków cementowo –
wapiennych na cokołach i ściana elewacyjnych,
o
przymocować listwę startową z blachy stalowej,
o
przyklejenie płyt styropianowych do przygotowanego podłoża
o
wykonanie kołkowania styropianu,
o
wykonanie warstwy zbrojącej z siatki z tworzywa sztucznego,
o
wykonanie wzmocnień w miejscach szczególnie narażonych takich
jak krawędzie wypukłe (narożniki), narożniki okien, podwójna warstwa siatki na parterze,
o
•
wykonanie wyprawy elewacyjnej akrylowej o grubości ziarna 2,0 mm
Wykonanie i montaż nowych obróbek blacharskich z blachy stalowej ocynkowanej, obróbek blacharskich parapetów okiennych, balkonów itp.
•
Zdemontować rusztowanie.
•
Wykonać nowe opaski betonowe (z płyt chodnikowych 50x50 lub kostki na
podsypce cementowo-piaskowej z wypełnieniem spoin zaprawą cementową) wzdłuż elewacji. Opaski układane z obrzeżem trawnikowym.
•
Wykonać uszczelnienie opaski betonowej wzdłuż kitem asfaltowym trwale
plastycznym.
•
Zamontować pozostałe obróbki blacharskie (rury spustowe).
Polowczyk Kazimierz
10/30
•
Pomalować skrzynki przyłączy gazowych, oraz innych urządzeń znajdujących się na elewacji budynku w odpowiednich kolorach.
•
Wykonać nowe odpływy wód z rur spustowych za pomocą prefabrykatów
betonowych,
•
Uporządkować teren wokół budynku.
Docieplenie elewacji wykonać od wysokości pokazanej na rysunkach
(górna krawędź okienek piwnicznych). Początek docieplenia wypadnie wtedy
około 50 cm poniżej poziomu podłóg na parterze. Zostaną ocieplone również
wieńce stropu nad piwnicami.
Ściany nie docieplane cokołu:
1. wykonać uzupełnienie i naprawę tynków cementowo-wapiennych,
2. przetrzeć całą powierzchnię masą klejącą stosowaną do wykonywania
warstwy zbrojącej w systemie dociepleń, wtopić siatkę zbrojącą akrylową.
3. wykonać tynk cienkowarstwowy według projektu kolorystyki budynku.
6.2.2.Charakterystyka metody lekko - mokrej
Metoda docieplenia ścian tym systemem polega na przymocowaniu styropianu (płyt o wymiarach 50x100 cm) do ścian za pomocą masy klejącej i kołków. Pokryciu styropianu masą klejącą z zatopioną w niej siatką z włókna szklanego (warstwa zbrojąca). Wykonaniu gruntowania masy klejącej, a następnie
położeniu cienkowarstwowego tynku akrylowego.
Materiały stosowane do systemu dociepleniowego:
1. Masy klejące posiadające niezbędne atesty i dopuszczenie do stosowania w budownictwie do metody lekko – mokrej.
2. Styropian – powinien spełniać wymagania dla płyt samogasnących i
charakteryzować się następującymi właściwościami: -gęstość objętościowa 15-20 kg/m3; -struktura zwarta (granulki połączone w jednorodną
masę); -wytrzymałość na ściskanie co najmniej 0,075 Mpa; -wytrzymałość na ścinanie co najmniej 0,1 Mpa; -wytrzymałość na rozrywanie siłą
prostopadłą do powierzchni nie mniej niż 8 N/cm2 dla każdej próbki;
Polowczyk Kazimierz
11/30
-współczynnik przewodzenia ciepła 0,045 W/m2K; - płyty o wymiarach
50x100 cm.
3. Wełna mineralna – powinna spełniać wymagania normy - PN-EN
13162:2002/AC:2006 „Wyroby do izolacji cieplnej w budownictwie. Wyroby z wełny mineralnej (MW) produkowane fabrycznie. Specyfikacja”.
niedopuszczalne jest występowanie nierówności na powierzchni materiału termoizolacyjnego większe niż 3 mm.
4. Tkanina szklana – powinna odpowiadać normie PN-81/6859-03 „Szkło
techniczne”. Należy stosować siatkę o wymiarach oczek 3x3 mm lub
4x4 mm. Siatka powinna być powlekana preparatami powodującymi nie
wchodzenie w reakcje chemiczne siatki ze składnikami masy klejącej.
5. Elewacyjna masa tynkarska – akrylowa o grubości ziarna ok. 2 mm posiadająca atest ITB i certyfikat PZH.
6.2.3.Kolejność wykonywania robót dociepleniowych metody lekko-mokrej
Roboty termorenowacyjne należy wykonać w następującej kolejności:
•
Montaż rusztowań (rusztowania ramowe lub rurowe lub pomosty wiszące
•
Demontaż starych obróbek blacharskich podokienników, gzymsów, itp.
•
Przyklejenie próbek styropianowych. Należy przykleić w różnych miejscach
6-8 próbek płyt o wymiarach 10x10 cm. Masę klejącą nałożyć na całej powierzchni próbek na grubość ok. 10 mm. Po czterech dniach należy wykonać próbę ręcznego oderwania przyklejonego styropianu. Wytrzymałość
podłoża jest wystarczająca, jeżeli płyta podczas odrywania ulegnie rozerwaniu.
•
Przygotowanie podłoża do przyklejania płyt styropianowych (odkucie i naprawa istniejących tynków cementowo –wapiennych, zmycie i wyczyszczenie powierzchni do docieplenia, gruntowanie podłoża).
•
Przyklejenie płyt. Masę klejącą należy nakładać na płycie styropianowej na
obrzeżach pasami o szerokości 4-5 cm, a na pozostałej powierzchni plackami o średnicy około 8 cm w ilości 8-10 placków równomiernie rozłożonych na całej powierzchni płyty styropianowej.
Polowczyk Kazimierz
12/30
Płyty należy przyklejać od dołu ściany budynku i posuwać się ku górze. Płyty należy przyklejać w układzie poziomym dłuższych krawędzi z zachowaniem mijankowego układu spoin (jak przy wiązaniu muru z cegły). Płyty z
nałożoną masą klejącą należy bezzwłocznie przyłożyć do ściany w przewidzianym miejscu i docisnąć przez uderzenie drewnianą pacą. Płyt raz ułożonych nie należy ponownie dociskać lub poprawiać ich położenia. Poszczególne płyty styropianowe należy układać na styk. Niedopuszczalne są
szczeliny większe niż 2 mm. Szczeliny większe niż 2 mm należy wypełnić
wklejonymi w to miejsce paskami styropianu lub wełny mineralnej. Na
ościeżach okiennych i drzwiowych należy przykleić styropian o grubości 2
cm (jeżeli osadzenie okien na to pozwala).Roboty należy prowadzić przy
temperaturze powietrza powyżej 5 0C, przy bezdeszczowej pogodzie. Gdy
temperatura ścian przekracza 30 0C to roboty należy przerwać.
•
Mocowanie styropianu za pomocą łączników. Kołkowanie należy prowadzić
po całkowitym wyschnięciu i związaniu kleju pod płytami.
•
Wyrównanie powierzchni płyt (szlifowanie). Niedopuszczalne jest występowanie większych niż 3 mm nierówności na styropianie.
•
Naklejenie siatki z włókna szklanego na płytach. Należy do tej czynności
przystąpić nie wcześniej niż po 48 godzinach od chwili przyklejenia płyt.
Masę klejącą należy nanosić na powierzchnię płyt ciągłą warstwą o grubości 2 mm, rozpoczynając od góry ściany, pasami pionowymi o szerokości
równej szerokości rolki siatki. Po nałożeniu masy klejącej natychmiast nakładać siatkę z włókna szklanego, rozwijając stopniowo siatkę z rolki w miarę przyklejania i wciskać ją w masę klejącą za pomocą packi stalowej. Siatka powinna być całkowicie wciśnięta w masę klejącą. Na tak wtopioną siatkę nałożyć drugą warstwę masy klejącej o grubości ok. 1 mm w celu całkowitego przykrycia siatki. Przy tej czynności należy całą powierzchnię dokładnie wyrównać przez zatarcie. Grubość warstwy klejącej przy pojedynczo naklejanej siatce powinna wynosić nie mniej niż 3 mm i nie więcej niż 6
mm.
Podczas nakładania siatki nie powinna ona wykazywać sfałdowań. Sąsiednie pasy siatki powinny zachodzić na siebie na szerokość 5-10 cm. W narożnikach siatkę należy wywinąć na sąsiednią ścianę na szerokość 15 – 20
cm. Na wysokości parteru należy nakleić drugą warstwę siatki, przy czym
drugą warstwę naklejać można dopiero po stwardnieniu pierwszej warstwy
Polowczyk Kazimierz
13/30
masy klejącej. Łączna grubość masy klejącej z podwójną siatką powinna
wynosić nie więcej niż 8 mm. Ościeża okienne powinny być wyklejone na
całej swej głebokości z wywinięć siatki klejonej w tym miejscu na ścianie. W
narożnikach okiennych należy wykonać dodatkowe wklejenia siatki według
załączonych rysunków.
•
Wykonanie zewnętrznej warstwy z wyprawy elewacyjnej akrylowej.
Do wykonania warstwy fakturowej należy przystąpić nie wcześniej niż po
trzech dniach od nałożenia siatki z masą klejącą (chyba, że instrukcja i
atest do masy tynkarskiej mówi inaczej).
Niedopuszczalne jest układanie masy tynkarskiej i malowanie elewacji podczas opadów atmosferycznych, silnego wiatru oraz podczas upalnych dni
przy małej wilgotności powietrza.
•
Montaż obróbek blacharskich (parapety, gzymsy). Nowe obróbki powinny
wystawać poza lico ścian (lub gzymsu) minimum 3 cm i muszą być wykonane tak aby zapewnić szczelność zabezpieczanych fragmentów budynku.
•
Wymiana rur spustowych.
•
Demontaż rusztowań.
6.2.4.Odbiór robót.
Ze względu na szczególny charakter robót należy dokonywać odbiorów
częściowych. Polega to na sprawdzeniu czy poszczególne etapy robót zostały
wykonane według podanych wymagań. Odbiorami częściowymi należy objąć
następujące etapy:
➢
remont konstrukcji ścian zewnętrznych,
➢
przygotowanie powierzchni ścian,
➢
przyklejenie i odrywanie próbek styropianowych i z wełny mineralnej,
➢
przyklejenie płyt styropianowych,
➢
kołkowanie płyt dociepleniowych,
➢
wykonanie warstwy siatki wtopionej w masę klejącą,
➢
wykonanie tynku cienkowarstwowego lub wykonanie wymalowań elewacji.
Po zakończeniu wszystkich robót powinien być dokonany odbiór ostateczny polegający na sprawdzeniu zgodności wykonanego docieplenia z projektem technicznym.
Polowczyk Kazimierz
14/30
6.2.5.Kolorystyka
Przy opracowywaniu kolorystyki wykorzystano paletę barw farb emulsyjnych i tynków akrylowych typu OPTOLITH.
Szczegóły kolorystyki i numery odpowiednich kolorów elewacji pokazano
na załączonych rysunkach.
•
Szafka przyłacza gazu pomalowana w kolorze żółtym.
•
Drzwi wejściowe do klatek schodowych – kolor jak cokół budynku.
6.3.Wymiana stolarki okiennej i drzwiowej, ślusarka
Projektuje się wymianę stolarki okiennej w obrębie pomieszczeń w piwnicach w pomieszczeniach gospodarczych na poddaszu oraz na klatkach schodowych.
W niniejszym opracowaniu jako materiał na okna przyjęto wysokoudarowe
tworzywo PCV. Na producenta profili okiennych proponuje się firmy np.: „ALUPLAST”, „RYVEN” lub podobne.
Wszystkie profile w kolorze białym. Zastosowany profil okienny powinien
być z uszczelnieniem zewnętrznym, budowie trzykomorowej (odpowiednia izolacja
termiczna i akustyczna), o dużej komorze wzmocnienia daje to możliwość zastosowania wzmocnień stalowych gwarantujących odpowiednio dużą statykę (niezbędne w budynkach o dużym stażu użytkowym). Należy również zwrócić uwagę
na dodatkową uszczelkę w dolnej krawędzi drzwi balkonowych, poprawiającą ich
izolacyjność.
W części okiennej przyjęto do wypełnienia ram szybę zespoloną typu
4/16/4, dwuszybową o współczynniku k ≤ 1,1 Wm2/K.
Okucia obwiedniowe np. „ROTO” lub podobne.
Wszystkie nowe okna spełniają Rozporządzenie Ministra Infrastruktury z
dnia 12.04.2002r. w sprawie warunków technicznych jakim powinny odpowiadać
budynki i ich usytuowanie, a w szczególności stosunek powierzchni otworów
Polowczyk Kazimierz
15/30
okiennych do powierzchni użytkowej pomieszczenia (doświetlenie światłem naturalnym).
W celu poprawienia wentylacji pomieszczeń z zamontowanymi nowymi oknami można by było przewidzieć montaż w każdym oknie dodatkowego
system nawiewników wrębowych „REGEL-air” lub podobnego. Poprawiło by
to wentylację pomieszczeń.
7. Opis remontu więźby dachowej i pokrycia dachowego
Istniejąca więźba dachowa drewniana powinna zostać wzmocniona w miejscach widocznych uszkodzeń; pokrycie dachu, ze względu na duże nieszczelności
oraz na znaczne zużycie techniczne wymaga wymiany na nowe. W niniejszym
opracowaniu przyjęto założenia:
–
nowe miejscowo wymieniane elementy więźby drewnianej zostaną wykonane o
przekrojach i układzie zgodnie z istniejącą.
–
Nowe pokrycie wykonane zostanie na kontrłatach i łatach z zastosowaniem paroizolacji z folii wstępnego krycia mocowanej do krokwi. Pokrycie wykonane z
zastosowaniem blachy trapezowej T35 z powłoką ALUZINC 185 SPT, grubości
0,55 mm
–
Wymianie ulegną wszystkie obróbki blacharskie oraz orynnowanie.
7.1.Czynności wstępne i przygotowawcze
Przed przystąpieniem do wykonywania prac remontowych należy wykonać
poniższe czynności przygotowawcze:
1.
Zerwać istniejące pokrycie z blachy stalowej, wraz z obróbkami blacharskimi kominów, ogniomurków, pasa nadrynnowego i pasa podrynnowego, obróbki gzymsów.
2.
Wykonać naprawę konstrukcji kominów. Przemurować pęknięcia, uzupełnić ubytki poprzez przemurowanie wykonane z cegły palonej pełnej kla-
Polowczyk Kazimierz
16/30
sy 150 w widocznych uszkodzeniach. Na tak wymurowanych kominach
wykonać czapki kominowe żelbetowe, czapki wykonane na podstawie
ekspertyzy i inwentaryzacji przewodów kominowych i wentylacyjnych wykonanych przez uprawniony zakład kominiarski (aktualna opinia i inwetaryzacja kominów powinna być wykonana przed przystąpieniem do robót,
a następnie po ich zakończeniu). Wyloty przewodów wentylacyjnych i
wolnych na boki kominów (pod czapką betonową), wyloty przewodów spalinowych i dymowych do góry (przez czapkę kominową).
Jeśli w przekroju poprzecznym występują jednocześnie przewody
wentylacyjne i spalinowe to oba wyloty skierowane do góry
.
Przed wykonywaniem czapek kominowych wykonawca na roboczo
ustali z zakładem kominiarskim wykonującym przegląd przewodów
kominowych rozmieszczenie i układ kanałów.
3.
Wykonać wymianę części elementów więźby dachowej. Prace prowadzic
etapami, na każdym etapie odpowiednio zabezpieczać rozebrane fragmenty przed zalaniem wodami opadowymi.
7.2.Więźba dachowa
Wszystkie fragmenty wymienianych elementów należy wykonać z drewna
iglastego impregnowanego klasy II lub III, przesuszone o wilgotności nie większej
niż 23%; o przekrojach takich samych jak istniejące a rozstaw i rozmieszczenie
belek pozostawić bez zmian.
–
–
–
–
krokwie 8x16 cm,
płatew 14x16 cm,
słupki 14x14 cm i 12x12 cm,
zastrzały przy słupkach 14x14 cm,
Poszczególne złącza elementów drewnianych powinny być tak wykonane,
aby zapewniały właściwe przeniesienie sił na nie działających. Złącze krokwi w kalenicy wykonać w jednym ze sposobów:
–
na nakładkę prostą kołkowaną,
–
w dotyk z nakładkami,
Polowczyk Kazimierz
17/30
–
na zwidłowanie.
Krokwie oparte na murłatach 8x16 cm, po środku na ramie płatwiowej i w
kalenicy. Oparcie krokwi na płatwiach wykonane na wręby, z przybiciem krokwi do
płatwi gwoździem z góry lub dwoma gwoździami z boków.
Płatwie wykonane jako belki wieloprzęsłowe, podparte na słupach i mieczach (zastrzałach). Słupy oparte na podwalinie leżącej bezpośrednio na belkach
drewnianych ostatniego stropu. Podwalina położona na warstwie papy asfaltowej
izolacyjnej.
7.3.Pokrycie dachu i obróbki blacharskie
Na wyremontowanej więźbie dachowej wykonać nowe pokrycie z blachy
stalowej trapezowej T35 z powłoką ALUZINC 185 SPT, grubości 0,55 mm. Podłoże stanowić będą kontrłaty i łaty z paroizolacją z folii wstępnego krycia mocowaną
bezpośrednio do krokwi.
Arkusze blach trapezowych powinny być ułożone na połaci w ten sposób,
aby szersze dno bruzdy było na spodzie. Zakłady podłużne blach trapezowych
mogą być pojedyncze lub podwójne, zgodnie z kierunkiem przeważających wiatrów. Zakład podwójny należy stosować wyjątkowo, w miejscach narażonych na
spływ dodatkowych ilości wód opadowych i może on obejmować pas o szerokości
nie większej niż 3 m. Uszczelki na stykach podłużnych blach trapezowych należy
stosować przy pochyleniach mniejszych niż 55%.
Szerokość szczelin na zakładach podłużnych powinna być minimalna. W
przypadku braku możliwości spełnienia tego wymagania, na przykład ze względu
na falistość krawędzi podłużnych blachy, zamiast uszczelek należy stosować kit
trwale plastyczny lub elastoplastyczny. Długość stosowanych blach powinna być
nieco większa od szerokości połaci. Jeżeli nie jest to możliwe, należy wykonać zakłady poprzeczne blach trapezowych usytuowane tylko nad płatwiami. W przypadku pochylenia połaci większych lub równych 55% nie wymaga się dodatkowego
uszczelnienia zakładu poprzecznego. Przy pochyleniu mniejszym 55% w zakładach poprzecznych należy stosować uszczelki. W przypadku konieczności dylatoPolowczyk Kazimierz
18/30
wania blach trapezowych na połaci dachowej do płatwi można mocować tylko blachą górną.
Długość zakładu poprzecznego blach powinna wynosić nie mniej niż 150
mm w przypadku pochylenia połaci większego lub równego 55% i nie mniej niż
200 mm – przy pochyleniu mniejszym niż 55%.
Do mocowania blach trapezowych do płatwi stalowych należy stosować
łączniki samogwintujące (lub śrubę z nakrętką) z podkładką stalową i podkładką
gumową o odpowiedniej jakości. Łączniki należy mocować w każdej bruździe blachy trapezowej, a na płatwiach pośrednich w co drugiej bruździe – w przypadku
gdy blachy trapezowe mają stanowić element usztywniający płatwie przed utratą
stateczności giętno-skrętnej. Jeżeli nie jest wymagane takie usztywnienie, blachy
należy mocować do płatwi za pomocą łączników przechodzących przez grzbiety
fałdy, z zastosowaniem dodatkowych elementów podtrzymujących, o wymiarach
dostosowanych do wymiarów fałdy. Łącznikami należy mocować każdy grzbiet
blachy trapezowej, a na płatwiach pośrednich – co drugi grzbiet.
Odwodnienie dachu należy prowadzić za pomocą rynien odwadniających
dylatowanych co 12 m. Nie należy stosować odwodnienia typu wewnętrznego.
Pokrycia dachowe z blachy stalowej z powłokami metalicznymi: cynkowo-aluminiową, aluminiowo-cynkową, aluminiową, organiczną, wielowarstwową układane na ciągłym podłożu powinny spełniać wymagania podane w instrukcji producenta wyrobu. Warunki montażu powinny być takie, by niższe, płaskie fragmenty
wyrobu były podparte na ciągłej konstrukcji.
Wyroby z blachy stalowej z powłokami jw., układane na ciągłym podłożu,
powinny spełniać wymagania normy PN-EN 505:2002.
Blachy przycina się za pomocą nożyc wibracyjnych, a w przypadku małego
zakresu cięcia za pomocą piły lub nożyc do blach. Nie wolno do cięcia używać
szlifierek kątowych lub innych narzędzi wytwarzających podczas cięcia wysoką
temperaturę – ze względu na korozję miejsc ciętych, po cięciu i wierceniu należy
usunąć wszystkie metalowe odpady mogące spowodować odbarwienie powierzchni blach.
Polowczyk Kazimierz
19/30
Obróbki blacharskie wykonać z blachy stalowej ocynkowanej gr 0,55 mm.
Blacha stalowa ocynkowana powinna odpowiadać wymaganiom Polskiej Normy i
posiadać odpowiednie certyfikaty. Powierzchnia blachy ocynkowanej powinna być
równa, gładka i powleczona obustronnie cynkiem w sposób ciągły. Do każdej partii
blachy powinno być dołączone świadectwo jakości. Blacha powinna być pakowana i przechowywana zgodnie z obowiązującymi normami. Przewozić ją należy
środkami transportu zabezpieczonymi przed opadami.
Spadki koryt dachowych nie powinny być mniejsze niż 1,5%, a rozstaw rur
spustowych nie powinien przekraczać 25,0 m.
Rynny i rury spustowe z blachy powinny odpowiadać wymaganiom podanym w PN-EN 612:1999, uchwyty zaś do rynien i rur spustowych wymaganiom
PN-EN 1462:2001, PN-B-94701:1999 i PN-B-94702:1999
Obróbki wykonać z blachy stalowej ocynkowanej grubości co najmniej 0,55
mm. Wymienić w obrębie remontowanego dachu wszystkie obróbki wokół kominów, obróbki pasa nadrynnowego, orynnowanie.
Dolna część kominów powinna być obrobiona do wysokości około 20 cm na
całym obwodzie, przy czym od strony kalenicy wykonać odboje odprowadzające
wodę zza kominów na boki.
Rynny z blachy stalowej ocynkowanej powinny być:
(a) wykonane z pojedynczych członów odpowiadających długości arkusza blachy i składane w elementy wieloczłonowe,
(b) łączone w złączach poziomych na zakład szerokości 40 mm; złącza powinny być lutowane na całej długości,
(c) mocowane do uchwytów, rozstawionych w odstępach nie większych niż 50
cm,
(d) rynny powinny mieć wlutowane wpusty do rur spustowych.
Rury spustowe z blachy stalowej ocynkowanej powinny być:
(a) wykonane z pojedynczych członów odpowiadających długości arkusza blachy i składane w elementy wieloczłonowe,
(b) łączone w złączach pionowych na rąbek pojedynczy leżący, a w złączach
poziomych na zakład szerokości 40 mm; złącza powinny być lutowane na
całej długości,
Polowczyk Kazimierz
20/30
(c) mocowane do ścian uchwytami, rozstawionymi w odstępach nie większych
niż 3 m w sposób trwały przez wbicie trzpienia w spoiny muru lub osadzenie w zaprawie cementowej w wykutych gniazdach,
(d) rury spustowe odprowadzające wodę do kanalizacji powinny być wpuszczone do rury żeliwnej na głębokość kielicha.
Rynny dachowe i rury spustowe wykonane z blachy stalowej ocynkowanej o
grubości 0,6-0,7 mm.
Odcinki rynien dachowych obustronnie lutować na zakład co najmniej 20
mm w kierunku spływu wody. Uchwyty rozmieszczone co 50 cm.
Odbiór techniczny pokrycia dachu.
Przedmiotem odbioru jest sprawdzenie prawidłowości wykonania pokrycia.
Kontrola wykonania pokryć polega na sprawdzeniu zgodności ich wykonania z powołanymi normami przedmiotowymi i wymaganiami specyfikacji. Kontrola
ta przeprowadzana jest przez Inspektora nadzoru:
a)w odniesieniu do prac zanikających (kontrola międzyoperacyjna) – podczas wykonania prac pokrywczych,
b)w odniesieniu do właściwości całego pokrycia (kontrola końcowa) – po
zakończeniu prac pokrywczych.
Odbiór częściowy powinien obejmować sprawdzenie:
a)podkładu,
b)jakości zastosowanych materiałów,
c)dokładności wykonania pokrycia,
d)dokładności wykonania obróbek blacharskich i ich połączenia z pokryciem.
Dokonanie odbioru częściowego powinno być potwierdzone wpisem do
dziennika budowy. Badania końcowe pokrycia należy przeprowadzić po zakończeniu robót, po deszczu. Odbiór końcowy polega na dokładnym sprawdzeniu stanu
wykonanego pokrycia i obróbek blacharskich i połączenia ich z urządzeniami odwadniającymi, a także wykonania na pokryciu ewentualnych zabezpieczeń eksploatacyjnych.
●
●
●
●
●
Szczególnie należy wykonać:
Sprawdzenie wyglądu zewnętrznego pokrycia (nie ma dziur, pęknięć, odchylenia rąbków lub zwojów od linii prostej, złącza są prostopadłe do okapu
itp.).
Sprawdzenie umocowania i rozstawienia żabek i łapek.
Sprawdzenie łączenia i umocowania arkuszy.
Sprawdzenie wykonania i umocowania pasów usztywniających.
Sprawdzenie prawidłowości połączeń poziomych i pionowych.
Polowczyk Kazimierz
21/30
●
●
●
•
•
•
•
•
•
•
•
•
Sprawdzenie mocowania elementów do deskowania, ścian, kominów,
wietrzników, włazów itp.
Sprawdzenie prawidłowości spadków rynien.
Sprawdzenie szczelności połączeń rur spustowych z przewodami kanalizacyjnymi. Rury spustowe mogą być montowane po sprawdzeniu drożności
przewodów kanalizacyjnych.
Na przylegających murkach i kominach trwałość tynków,
Wbudowanie i zamocowanie wszystkich elementów i wsporników przeznaczonych do dalszego montażu (instalacji odgromowej, anteny, itp.),
Sprawdzenie jakości wykonania okuć blacharskich na wszystkich wypustach i rurach przelotowych,
Stan urządzeń zabezpieczających (barierki, kotwy, drogi pożarowe).
Ilość i rodzaj wykonanych warstw,
Jakość wykonanych połączeń, wielkość zakładek, przesunięć pomiędzy
warstwami,
Jakość wykonania obróbek detali kominków, rur przepustowych, kominów
okien dachowych, uchwytów,
Przy dachach o niewielkich spadkach należy sprawdzić płaszczyznę pokrycia, oraz czy przy przejściach wszelkiego rodzaju wypustów nie ma zalegania wody,
Jakość wykończenia pokrycia na obwodzie dachu,
Fakt odbioru należy zaznaczyć w dzienniku budowy.
8.Uwagi końcowe
Wszelkie prace należy wykonywać zgodnie z obowiązującymi Polskimi Normami, sztuką budowlaną z zachowaniem niezbędnych środków ostrożności, pod
nadzorem osób uprawnionych.
Roboty budowlane i powinny być prowadzone przez osobę posiadającą
uprawnienia do prowadzenia tego typu prac. Pracownicy zatrudnieni przy robotach
remontowych powinni mieć odpowiednie kwalifikacje zawodowe. Wszystkie prace
powinny .być prowadzone pod ścisłym nadzorem technicznym.
Tablica informacyjna i dziennik budowy powinna być zgodna z obowiązującą ustawą Prawo Budowlane (w sprawie warunków i trybu postępowania przy
wykonywaniu robót budowlanych oraz rozbiórkach obiektów budowlanych oraz
udzielania pozwoleń na zmianę sposobu użytkowania obiektów budowlanych lub
ich części).
Polowczyk Kazimierz
22/30
Prace budowlane należy prowadzić ze szczególnym uwzględnieniem i zachowaniem zasad i przepisów BHP. Wszystkie prace powinny być prowadzone
pod ścisłym nadzorem technicznym.
Wszystkie prace należy wykonywać stosując się do zasad określonych w
„Warunkach technicznych wykonania i odbioru robót budowlano – montażowych”
ITB tom I, wydawnictwo Arkady.
Do prowadzenia robót zabrania się stosowania ciężkiego sprzętu (np.: młotów pneumatycznych). Prace należy prowadzić sposobem ręcznym, z użyciem
lekkich narzędzi.
Stosowane materiały powinny posiadać aktualne atesty i aprobaty techniczne, upoważniające do stosowania w budownictwie, wydane przez właściwe jednostki aprobujące, zgodnie z Rozporządzeniem ministra Gospodarki Przestrzennej i Budownictwa z dnia 19 grudnia 1994r. w sprawie aprobat i kryteriów technicznych dotyczących wyrobów budowlanych (Dz. U. Nr 1, poz. 48, rozdział 2).
9. Ochrona przeciwpożarowa
Budynek oraz remontowana część budynku mieszkalnego na podstawie
Rozporządzenie Ministra Infrastruktury z dnia 12.04.2002r. w sprawie warunków
technicznych jakim powinny odpowiadać budynki i ich usytuowanie (§209 ust. 2)
nie zalicza się do żadnej z kategorii zagrożenia ludzi i zgodnie z Rozporządzeniem
MSWiA z dnia 16 czerwca 2003r. (Dz. U. Nr 121, poz. 1137) niniejsze opracowanie nie wymaga wykonywania uzgodnień pod względem ochrony przeciwpożarowej.
Konstrukcje drewniane chroni się przed ogniem poprzez impregnację preparatami takimi jak Ogniochron, Intox S i Fobos M-2. Wszystkie one są substancjami wymywanymi przez wodę. Elementy drewniane nowej podłogi powinno się
nasycić (poprzez smarowanie lub natrysk) tymi preparatami dopiero po ułożeniu
pokrycia, gdy nie zagraża jej już deszcz. By osiągnąć zadowalający efekt (drugi
stopień niepalności – materiały trudno zapalne), na drewno powinno się nałożyć
kilka warstw impregnatu (np. w przypadku malowania lub spryskiwania pionowych
powierzchni popularnym Fobosem M-2 – nawet osiem). Bardziej skuteczna jest
Polowczyk Kazimierz
23/30
impregnacja przez długotrwałą kąpiel. Ponieważ jednak wszystkie preparaty
ogniochronne są wymywalne przez wodę, po takim zabiegu materiał należy chronić przed działaniem czynników atmosferycznych. Zastosowane materiały do docieplenia (styropian) muszą być samogasnące, nie rozprzestrzeniających ognia,o
odporności ogniowej co najmniej REI30.
Zastosowany materiał powinien posiadać odpowiednie atesty.
Ewakuację pionową zapewniają klatki schodowe o konstrukcji żelbetowej,
szerokości biegów 110 cm i szerokości spocznika 140 cm.
Budynek należy wyposażyć w przenośne (podręczne) urządzenia gaśnicze
w ilości 2 szt/100m2 powierzchni, umieszczone w oznakowanych i dostępnych
miejscach. (według PN-92/N-01256/01). Instalacja elektryczna powinna posiadać
oznakowany główny wyłącznik prądu. Wyjścia na dach zapewnione w obrębie
poddasza, poprzez zamykany klapą otwór w dachu.
Zaopatrzenie wodne do zewnętrznego gaszenia pożarów stanowi istniejąca
sieć wodociągowa i piony suche.
Polowczyk Kazimierz
24/30
10.Informacje do planu bezpieczeństwa i ochrony zdrowia
(na podstawie rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003 r.)
Plan bioz został wykonany na prace już zaprojektowane uwzględniając warunki, jakie wynikają z projektu zagospodarowania terenu i będzie stale uaktualniany na podstawie sporządzanej
oceny ryzyka.
Rodzaje zawodów występujących na budowie:
Murarze, tynkarze, malarze, blacharze, kierowcy, dekarze, robotnicy budowlani, cieśle, posadzkarze.
10.1.Informacje ogólne
Nazwa zadania:
Termomodernizacja
budynku mieszkalnego
Adres inwestycji:
97-300 Piotrków Tryb.
ul. Belzacka 172
Inwestor:
Towarzystwo Budownictwa Społecznego spółka z o.o.
97-300 Piotrków Tryb. Al. 3-go Maja 31
Imię i nazwisko oraz adres projektanta sporządzającego informację bioz:
mgr inż. Kazimierz Polowczyk
zam.: 97-300 Piotrków Tryb. ul. Dzielna 14 m 63
10.2.Część opisowa
a)Zakres podstawowych robót dla całego zamierzenia budowlanego:
–
–
–
–
docieplenie ścian zewnętrznych metodą lekko-mokrą,
docieplenie stropu nad ostatnia kondygnacją mieszkalną,
wymiana pokrycia dachu,
częściowa wymiana stolarki okiennej.
(Wykaz istniejących na działce obiektów budowlanych)
Polowczyk Kazimierz
25/30
Działka zabudowana istniejącymi budynkami: budynek mieszkalny wielorodzinny, działka uzbrojona.
b) Elementy zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi:
Nie występują.
c) Zagrożenia dla bezpieczeństwa i zdrowia ludzi występujących podczas budowy:
Do prac szczególnie niebezpiecznych należy zaliczyć:
–
prace przy remoncie orynnowania, i wymianie pokrycia dachu,
–
prace na wysokości powyżej 5,0 m przy wykonywaniu docieplenia ścian zewnętrznych,
–
prace dekarskie,
–
montaż i prace na rusztowaniach,
Wykonywanie wykopów o ścianach pionowych bez rozparcia o głębokości powyżej 1,5 m oraz wykopów o bezpiecznym nachyleniu ścian o głębokości ponad 3,0
m:
Nie dotyczy
Wykonywanie prac z udziałem dźwigu: niebezpieczeństwo związane z zerwaniem
się materiału transportowanego i uszkodzeniem dźwigu – podczas montażu wiązarów dachowych.
Nie dotyczy
(prace wykonywane z pojedynczych elementów)
Inne zagrożenia podczas realizacji robót budowlanych nie występują.
d) Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych:
Wszyscy pracownicy powinni być zapoznani z przepisami zawartymi
w ROZPORZĄDZENIU MINISTRA INFRASTRUKTURY z dnia 6 lutego 2003 r.
w sprawie bhp przy wykonywaniu robót budowlanych; Dz.U. nr 47 poz. 401:
rozdział 8 – rusztowania i podesty robocze,
rozdział 9 – roboty na wysokości
10.3. Prace szczególnie niebezpieczne
Do prac szczególnie niebezpiecznych należy zaliczyć:
–
prace na wysokości przy wykonywaniu robót dociepleniowych ścian zewnętrznych, przy wymianie pokrycia dachu,
–
montaż i prace na rusztowaniach,
Polowczyk Kazimierz
26/30
–
prace na wysokości przy wykonywaniu remontu obróbek blacharskich.
10.3.1.Zasady bezpieczeństwa przy pracach murowych i tynkowych
Prace mogą wykonywać tylko wykwalifikowani pracownicy, przeszkoleni do prowadzonych
robót. Skład brygady pracowniczej określa się według zakresu prac. Przed rozpoczęciem prac montażowych pracownicy muszą być przeszkoleni z przepisów bezpieczeństwa pracy i ochrony przeciwpożarowej. Kierownik brygady winien zabezpieczyć teren budowy.
Przy wykonywaniu robót murowych i tynkowych obowiązują następujące wymagania:
•
Na stanowisku roboczym należy utrzymywać czystość i porządek, a materiały tak układać aby
nie przeszkadzały w pracy.
•
Nie prowadzić robót jednocześnie na dwóch lub więcej poziomach na rusztowaniach bez odpowiednich zabezpieczeń.
•
Nie wolno wykonywać robót murowych i tynkowych z drabin przystawnych.
•
Zabronione jest zrzucanie materiałów, narzędzi i innych przedmiotów z wysokości.
10.3.2.Zasady bezpieczeństwa przy pracach wykończeniowych
–
Przy umocowywaniu w pomieszczeniach wykładzin podłogowych lub ściennych z zastosowaniem mas palnych wybuchowych lub zawierających rozpuszczalniki oraz przy pokrywaniu podłóg
lakierem rozpuszczalnikowym lub innymi materiałami o podobnych właściwościach należy na
czas wykonywania robót i wyparowania rozpuszczalników usunąć wszystkie otwarte źródła ognia
na odległość co najmniej 30 m od tych pomieszczeń, wyłączyć instalację elektryczną, a w razie
potrzeby oświetlenia stosować światło elektryczne w szczelnej oprawie połączone kablem z
punktem zasilania znajdującym się poza częścią obiektu, w którym wykonywane są robot. Zapewnić dostateczną wentylację, używać obuwia nie powodującego iskrzenia, nie rzucać narzędzi
metalowych. Przed wejściem do budynku i do poszczególnych pomieszczeń, o których mowa
powyżej, należy umieścić tablice ostrzegawcze o pracy z materiałem łatwo zapalnym i zakazujące palenia. Prace powinny być wykonywane pod stałym nadzorem technicznym.
–
Palenie tytoniu i zbliżanie się pracowników do otwartych źródeł ognia w ubraniach roboczych nasyconych parami rozpuszczalników jest zabronione.
–
Wykonywanie robót malarskich przy użyciu drabin rozstawnych jest dozwolone tylko do wysokości nie przekraczającej 4 m od podłogi. Drabiny należy zabezpieczyć przed pośliźnięciem i rozsunięciem się.
–
W pomieszczeniach, w których są prowadzone roboty malarskie roztworami wodnymi, należy
wyłączyć instalację elektryczną.
–
Malowanie farbami zawierającymi trujące składniki jest dozwolone tylko pędzlem.
Polowczyk Kazimierz
27/30
10.3.3.Zasady bezpieczeństwa przy pracach dekarskich
Prace montażowe mogą wykonywać tylko wykwalifikowani pracownicy, przeszkoleni do
układania papy. Skład brygady pracowniczej określa się według zakresu prac. Minimalna liczba
osób do układania papy to dwie osoby. Przed rozpoczęciem prac montażowych pracownicy muszą
być przeszkoleni z przepisów bezpieczeństwa pracy i ochrony przeciwpożarowej. Przy pracach remontowych należy dokonać ekspertyzy stanu technicznego konstrukcji dachowej jak i elementów
zabezpieczających jak barierki, itp. Kierownik brygady winien zabezpieczyć teren budowy. Przy pracach zgrzewaniem należy zwracać baczną uwagę na:
•
Stanowisko pracy bezwzględnie wyposażyć w niezbędne środki gaśnicze,
•
Codziennie kontrolować jakość palników, węży, reduktorów, szczelności zaworów na butli,
•
Używać tylko sprawnych palników wyposażonych w stojaki do pracy z dyżurnym płomieniem,
•
Nie wolno dopuścić do kontaktu płomienia z materiałem łatwopalnym,
•
Pozostawić osobę dyżurną po zakończeniu prac zgrzewaniem.
10.3.4.Ochrona osobista pracowników
Należy przewidzieć ponadto sprzęt ochrony indywidualnej, osobistej, specjalną odzież
oraz sposób montażu rusztowań lub pomostów. Teren prowadzonych prac powinien zostać wydzielony i ogrodzony. Obowiązują opracowane i dostępne procedury wykonywania tych robót i specjalnego instruktażu bezpiecznie wykonywanej roboty. Specjalne szkolenie musi uwzględniać uświadomienie pracownikom konieczności przestrzegania całkowitego zakazu używania każdego alkoholu
zarówno w czasie pracy jak i po pracy przez okres trwania prac, gdyż nie zastosowanie się do tych
warunków procedury może skończyć się dla nich kalectwem lub śmiercią.
Sprzęt ochrony osobistej pracowników powinien posiadać atesty oraz instrukcje określające
sposób jego użytkowania, konserwacji i przechowywania.
Do wykonywania prac szczególnie niebezpiecznych będą dopuszczeni pracownicy, którzy oprócz wymogów regulowanych przepisami bhp, będą dodatkowo przeszkoleni w zakresie bhp
przy tych pracach z uwzględnieniem konkretnych warunków na budowie.
Bezpośredni nadzór nad tymi pracami sprawuje kierownik budowy, który udzieli pracownikom instruktażu i ustali imienny podział pracy, kolejność wykonywania zadań i przypomni wymagania bhp
przy poszczególnych czynnościach.
10.4.Uwagi końcowe
Godziny dostaw materiałów należy uzgadniać z szefem ochrony budowy lub inwestorem.
Dla materiałów łatwopalnych należy wyznaczyć odpowiednio zabezpieczony magazyn na
przyległym terenie lub w remontowanym obiekcie, należy to do obowiązków wykonawcy.
Polowczyk Kazimierz
28/30
Nie przewiduje się przechowywania paliwa do maszyn roboczych i urządzeń mechanicznych.
Wykonawcy zakładają na swój koszt liczniki odbioru energii elektrycznej i wody.
Wykonawcy zapewnią pracownikom dostęp do WC TOI TOI proporcjonalnie do ilości zatrudnionych pracowników.
Drogi bezpiecznej i sprawnej komunikacji umożliwiającej szybką ewakuację na wypadek
pożaru, awarii i innych zagrożeń zaznaczone są przez inwestora na remontowanym obiekcie w zgodzie z odpowiednimi przepisami.
Wypadek przy pracy musi być zgłoszony, poza formalnościami regulowanymi przepisami, w
trybie natychmiastowym do kierownika budowy a pod jego nieobecność do koordynatora budowy
ds. bhp z jednoczesnym wstrzymaniem robót w miejscu wypadku. Dalsze postępowanie zgodnie z
instrukcją postępowania IPP 10.02/34.
Punkt
pierwszej
pomocy
sanitarnej
znajduje
się
w
……………………………
………………………………………………………… na zapleczu budowy.
Najbliższy punkt lekarski znajduje się w pogotowiu ratunkowym w
miejscowości…………………...............................przy ul. ………………....…….....……….....tel.
…………………............
Straż Pożarna przy ul. …………………...........… w ........................... tel...............................
Komisariat Policji przy ul. …………………….......... w .........................tel. .............................
Powyższe telefony i adresy winne być wywieszone na tablicy informacyjnej a ponadto znane
każdemu pracownikowi i pracownikowi nadzoru technicznego, co potwierdzają we wspomnianym
protokole wprowadzenia wynikającym z informacji dla wykonawców.
Kontenery WC TOI TOI lub inne ubikacje tymczasowe placu budowy są ustawiane w ilości
zmiennej zależnej od ilości zatrudnionych na budowie pracowników (lub wykonawcy zapewni inny
sposób korzystania przez pracowników z WC).
Polowczyk Kazimierz
29/30
11. Oświadczenie projektanta
Działając na podstawie Ustawy Prawo Budowlane z dnia 7 lipca 1994r z
późniejszymi zmianami zgodnie z art.20 ust.4 , ja niżej podpisany oświadczam, że
niniejsza dokumentacja techniczna wykonana została na podstawie i zgodnie z
obowiązującymi obecnie przepisami oraz zasadami wiedzy technicznej.
........................................................
(podpis projektanta)
12. Rysunki
Polowczyk Kazimierz
30/30

opis docieplenie - belzacka 172

Transkrypt

Podobne dokumenty

DWA SĄ SZCZĘŚCIA NA ŚWIECIE. JEDNO MAŁE – BYĆ

Dokument z Deante.pl

NIV 051K

Kryminał z biblioteką w tle.

tutaj

NPH 251T

SIWZ 1 str skan - Dom Pomocy Społecznej w Piotrkowie Trybunalskim

BDZ 060A

KONKURS PLASTYCZNY - CHRZEST POLSKI 966

pobierz - Przegląd Organizacji
