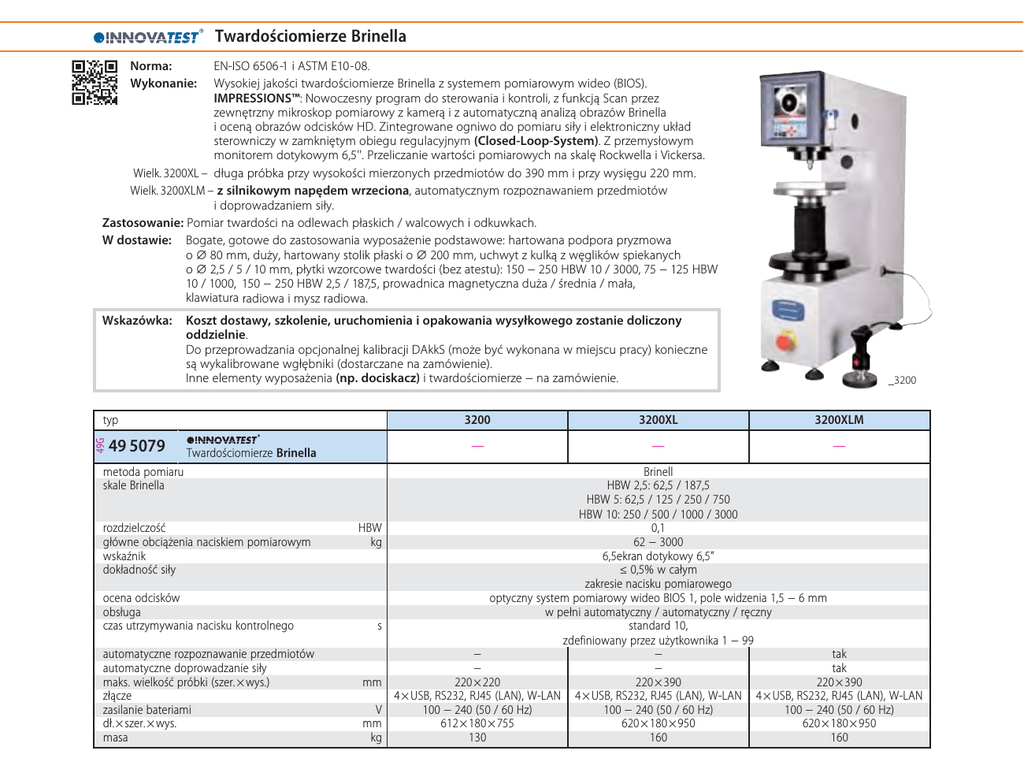

Twardościomierze Brinella

Twardościomierze Brinella
Norma:
Wykonanie:
EN-ISO 6506-1 i ASTM E10-08.
Wysokiej jakości twardościomierze Brinella z systemem pomiarowym wideo (BIOS).
IMPRESSIONS™: Nowoczesny program do sterowania i kontroli, z funkcją Scan przez
zewnętrzny mikroskop pomiarowy z kamerą i z automatyczną analizą obrazów Brinella
i oceną obrazów odcisków HD. Zintegrowane ogniwo do pomiaru siły i elektroniczny układ
sterowniczy w zamkniętym obiegu regulacyjnym (Closed-Loop-System). Z przemysłowym
monitorem dotykowym 6,5''. Przeliczanie wartości pomiarowych na skalę Rockwella i Vickersa.
Wielk. 3200XL – długa próbka przy wysokości mierzonych przedmiotów do 390 mm i przy wysięgu 220 mm.
Wielk. 3200XLM – z silnikowym napędem wrzeciona, automatycznym rozpoznawaniem przedmiotów
i doprowadzaniem siły.
Zastosowanie: Pomiar twardości na odlewach płaskich / walcowych i odkuwkach.
W dostawie: Bogate, gotowe do zastosowania wyposażenie podstawowe: hartowana podpora pryzmowa
o ⌀ 80 mm, duży, hartowany stolik płaski o ⌀ 200 mm, uchwyt z kulką z węglików spiekanych
o ⌀ 2,5 / 5 / 10 mm, płytki wzorcowe twardości (bez atestu): 150 − 250 HBW 10 / 3000, 75 − 125 HBW
10 / 1000, 150 − 250 HBW 2,5 / 187,5, prowadnica magnetyczna duża / średnia / mała,
klawiatura radiowa i mysz radiowa.
Wskazówka:
Koszt dostawy, szkolenie, uruchomienia i opakowania wysyłkowego zostanie doliczony
oddzielnie.
Do przeprowadzania opcjonalnej kalibracji DAkkS (może być wykonana w miejscu pracy) konieczne
są wykalibrowane wgłębniki (dostarczane na zamówienie).
Inne elementy wyposażenia (np. dociskacz) i twardościomierze − na zamówienie.
49G
typ
49 5079
Twardościomierze Brinella
metoda pomiaru
skale Brinella
rozdzielczość
główne obciążenia naciskiem pomiarowym
wskaźnik
dokładność siły
ocena odcisków
obsługa
czas utrzymywania nacisku kontrolnego
automatyczne rozpoznawanie przedmiotów
automatyczne doprowadzanie siły
maks. wielkość próbki (szer.×wys.)
złącze
zasilanie bateriami
dł.×szer.×wys.
masa
HBW
kg
s
mm
V
mm
kg
_3200
3200
3200XL
3200XLM
—
—
—
Brinell
HBW 2,5: 62,5 / 187,5
HBW 5: 62,5 / 125 / 250 / 750
HBW 10: 250 / 500 / 1000 / 3000
0,1
62 − 3000
6,5ekran dotykowy 6,5″
≤ 0,5% w całym
zakresie nacisku pomiarowego
optyczny system pomiarowy wideo BIOS 1, pole widzenia 1,5 − 6 mm
w pełni automatyczny / automatyczny / ręczny
standard 10,
zdefiniowany przez użytkownika 1 − 99
−
−
tak
−
−
tak
220×220
220×390
220×390
4×USB, RS232, RJ45 (LAN), W-LAN 4×USB, RS232, RJ45 (LAN), W-LAN 4×USB, RS232, RJ45 (LAN), W-LAN
100 − 240 (50 / 60 Hz)
100 − 240 (50 / 60 Hz)
100 − 240 (50 / 60 Hz)
612×180×755
620×180×950
620×180×950
130
160
160
