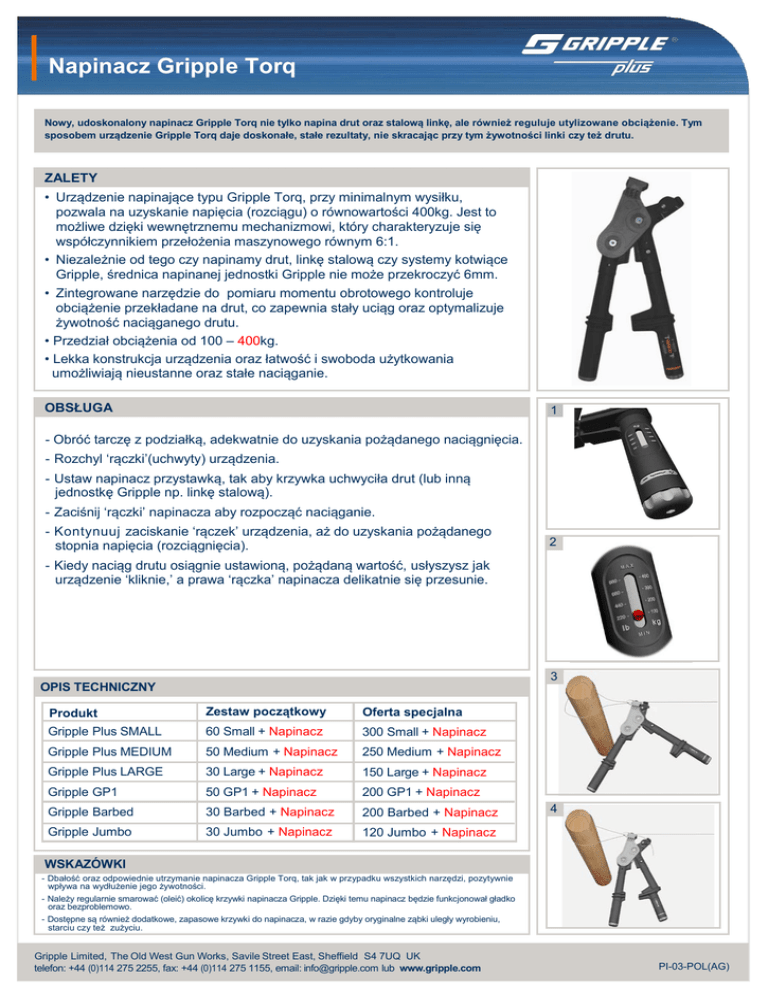

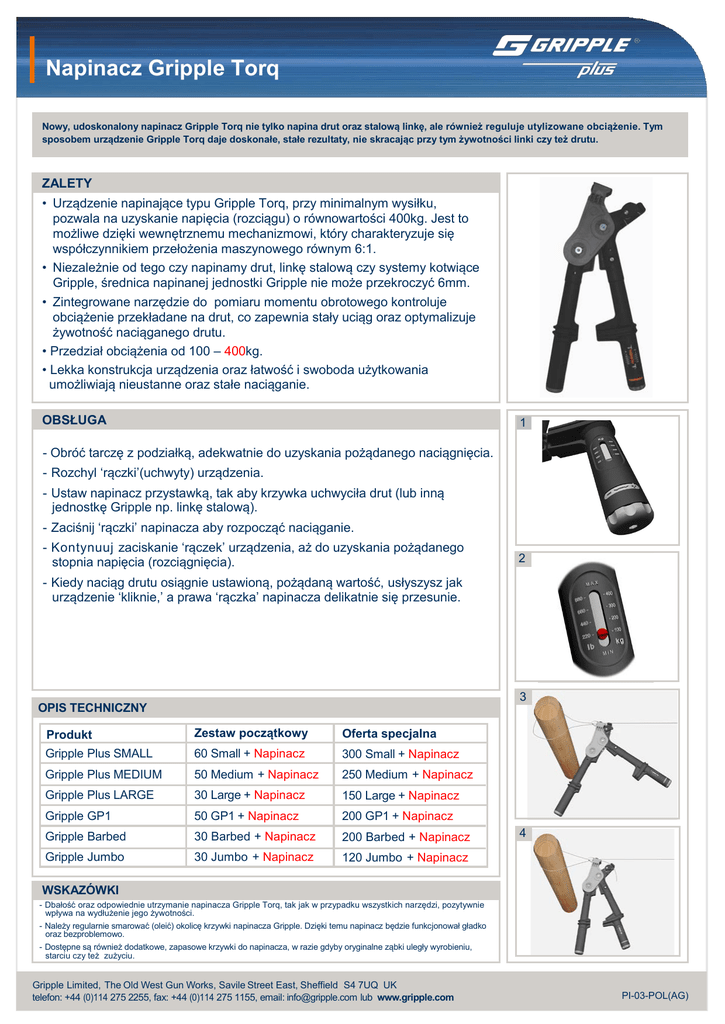

Napinacz Gripple Torq

Napinacz Gripple Torq
Nowy, udoskonalony napinacz Gripple Torq nie tylko napina drut oraz stalową linkę, ale również reguluje utylizowane obciążenie. Tym
sposobem urządzenie Gripple Torq daje doskonałe, stałe rezultaty, nie skracając przy tym żywotności linki czy też drutu.
ZALETY
• Urządzenie napinające typu Gripple Torq, przy minimalnym wysiłku,
pozwala na uzyskanie napięcia (rozciągu) o równowartości 400kg. Jest to
możliwe dzięki wewnętrznemu mechanizmowi, który charakteryzuje się
współczynnikiem przełożenia maszynowego równym 6:1.
• Niezależnie od tego czy napinamy drut, linkę stalową czy systemy kotwiące
Gripple, średnica napinanej jednostki Gripple nie może przekroczyć 6mm.
• Zintegrowane narzędzie do pomiaru momentu obrotowego kontroluje
obciążenie przekładane na drut, co zapewnia stały uciąg oraz optymalizuje
żywotność naciąganego drutu.
• Przedział obciążenia od 100 – 400kg.
• Lekka konstrukcja urządzenia oraz łatwość i swoboda użytkowania
umożliwiają nieustanne oraz stałe naciąganie.
OBSŁUGA
1
- Obróć tarczę z podziałką, adekwatnie do uzyskania pożądanego naciągnięcia.
- Rozchyl ‘rączki’(uchwyty) urządzenia.
- Ustaw napinacz przystawką, tak aby krzywka uchwyciła drut (lub inną
jednostkę Gripple np. linkę stalową).
- Zaciśnij ‘rączki’ napinacza aby rozpocząć naciąganie.
- Kontynuuj zaciskanie ‘rączek’ urządzenia, aż do uzyskania pożądanego
stopnia napięcia (rozciągnięcia).
2
- Kiedy naciąg drutu osiągnie ustawioną, pożądaną wartość, usłyszysz jak
urządzenie ‘kliknie,’ a prawa ‘rączka’ napinacza delikatnie się przesunie.
3
OPIS TECHNICZNY
Produkt
Zestaw początkowy
Oferta specjalna
Gripple Plus SMALL
60 Small + Napinacz
300 Small + Napinacz
Gripple Plus MEDIUM
50 Medium + Napinacz
250 Medium + Napinacz
Gripple Plus LARGE
30 Large + Napinacz
150 Large + Napinacz
Gripple GP1
50 GP1 + Napinacz
200 GP1 + Napinacz
Gripple Barbed
30 Barbed + Napinacz
200 Barbed + Napinacz
Gripple Jumbo
30 Jumbo + Napinacz
120 Jumbo + Napinacz
4
WSKAZÓWKI
- Dbałość oraz odpowiednie utrzymanie napinacza Gripple Torq, tak jak w przypadku wszystkich narzędzi, pozytywnie
wpływa na wydłużenie jego żywotności.
- Należy regularnie smarować (oleić) okolicę krzywki napinacza Gripple. Dzięki temu napinacz będzie funkcjonował gładko
oraz bezproblemowo.
- Dostępne są również dodatkowe, zapasowe krzywki do napinacza, w razie gdyby oryginalne ząbki uległy wyrobieniu,
starciu czy też zużyciu.
Gripple Limited, The Old West Gun Works, Savile Street East, Sheffield S4 7UQ UK
telefon: +44 (0)114 275 2255, fax: +44 (0)114 275 1155, email: [email protected] lub www.gripple.com
PI-03-POL(AG)
