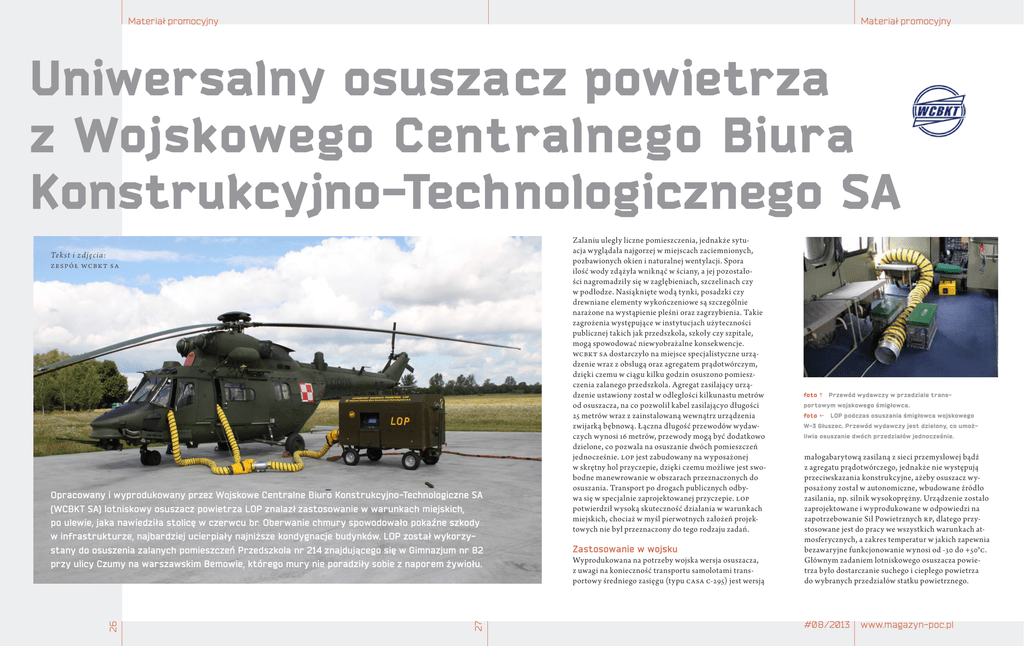

Uniwersalny osuszacz powietrza
z Wojskowego Centralnego Biura
Konstrukcyjno-Technologicznego SA
LOP podczas osuszania śmigłowca wojskowego W-3 Głuszec. Przewód w
dzielony, co umożliwia osuszanie dwóch przedziałów jednocześnie.
Tekst i zdjęcia:
zespół wcbkt sa
27
26
Opracowany i wyprodukowany przez Wojskowe Centralne Biuro Konstrukcyjno-Technologiczne SA
(WCBKT SA) lotniskowy osuszacz powietrza LOP znalazł zastosowanie w warunkach miejskich,
po ulewie, jaka nawiedziła stolicę w czerwcu br. Oberwanie chmury spowodowało pokaźne szkody
w infrastrukturze, najbardziej ucierpiały najniższe kondygnacje budynków. LOP został wykorzystany do osuszenia zalanych pomieszczeń Przedszkola nr 214 znajdującego się w Gimnazjum nr 82
przy ulicy Czumy na warszawskim Bemowie, którego mury nie poradziły sobie z naporem żywiołu.
OP podczas osuszania śmigłowca wojskowego W-3 Głuszec. Przewód wydawczy jest
Zalaniu uległy liczne pomieszczenia, jednakże sytuacja wyglądała najgorzej w miejscach zaciemnionych,
pozbawionych okien i naturalnej wentylacji. Spora
ilość wody zdążyła wniknąć w ściany, a jej pozostałości nagromadziły się w zagłębieniach, szczelinach czy
w podłodze. Nasiąknięte wodą tynki, posadzki czy
drewniane elementy wykończeniowe są szczególnie
narażone na wystąpienie pleśni oraz zagrzybienia. Takie
zagrożenia występujące w instytucjach użyteczności
publicznej takich jak przedszkola, szkoły czy szpitale,
mogą spowodować niewyobrażalne konsekwencje.
wcbkt sa dostarczyło na miejsce specjalistyczne urządzenie wraz z obsługą oraz agregatem prądotwórczym,
dzięki czemu w ciągu kilku godzin osuszono pomieszczenia zalanego przedszkola. Agregat zasilający urządzenie ustawiony został w odległości kilkunastu metrów
od osuszacza, na co pozwolił kabel zasilającyo długości
25 metrów wraz z zainstalowaną wewnątrz urządzenia
zwijarką bębnową. Łączna długość przewodów wydawczych wynosi 16 metrów, przewody mogą być dodatkowo
dzielone, co pozwala na osuszanie dwóch pomieszczeń
jednocześnie. lop jest zabudowany na wyposażonej
w skrętny hol przyczepie, dzięki czemu możliwe jest swobodne manewrowanie w obszarach przeznaczonych do
osuszania. Transport po drogach publicznych odbywa się w specjalnie zaprojektowanej przyczepie. lop
potwierdził wysoką skuteczność działania w warunkach
miejskich, chociaż w myśl pierwotnych założeń projektowych nie był przeznaczony do tego rodzaju zadań.
Zastosowanie w wojsku
Wyprodukowana na potrzeby wojska wersja osuszacza,
z uwagi na konieczność transportu samolotami transportowy średniego zasięgu (typu casa c-295) jest wersją
foto  wydawczy
Przewód wydawczy
w przedziale
transPrzewód
w przedziale
transportowym
wojskowego śmigłowca.
portowym wojskowego śmigłowca.
foto 
LOP podczas osuszania śmigłowca wojskowego
W-3 Głuszec. Przewód wydawczy jest dzielony, co umożliwia osuszanie dwóch przedziałów jednocześnie.
małogabarytową zasilaną z sieci przemysłowej bądź
z agregatu prądotwórczego, jednakże nie występują
przeciwskazania konstrukcyjne, ażeby osuszacz wyposażony został w autonomiczne, wbudowane źródło
zasilania, np. silnik wysokoprężny. Urządzenie zostało
zaprojektowane i wyprodukowane w odpowiedzi na
zapotrzebowanie Sił Powietrznych rp, dlatego przystosowane jest do pracy we wszystkich warunkach atmosferycznych, a zakres temperatur w jakich zapewnia
bezawaryjne funkcjonowanie wynosi od -30 do +50°c.
Głównym zadaniem lotniskowego osuszacza powietrza było dostarczanie suchego i ciepłego powietrza
do wybranych przedziałów statku powietrznego.
#08/2013
www.magazyn-poc.pl
Materiał promocyjny
Materiał promocyjny
Jego użycie przed uruchomieniem samolotu czy śmigłowca zmniejsza ryzyko
wystąpienia awarii podczas włączania
zasilania układów elektronicznych oraz
pozwala na szybkie osiągnięcie optymalnych parametrów pracy dla układów
awioniki. Zastosowanie lop wpływa na
skrócenie czasu przygotowania statku
powietrznego do lotu oraz w istotny
sposób poprawia komfort załogi.
Jak to działa?
Osuszanie zalanego przedszkola
Miejsca, bądź przedmioty, które miały
kontakt z wodą, narażone są na pojawienie się jej następstw i zagrożeń
z tym związanych. Osuszacz powietrza
produkcji wcbkt sa wtłacza w zawilgocone obszary specjalnie przygotowane
powietrze – odpowiednio suche i ciepłe,
zależnie od wymagań użytkownika.
Sercem urządzenia jest rotor sorpcyjny pochłaniający blisko 100% wilgoci
z zasysanego powietrza, następnie,
w zależności od potrzeb powietrze jest
podgrzewane i wtłaczane za pomocą
przewodów wydawczych w wybrane
miejsca. Parametry wilgotności oraz
temperatury są regulowane za pomocą
cyfrowego panelu sterującego, na którym widoczne są zachodzące w urządzeniu procesy, parametry wyjściowe oraz
wejściowe czy warunki atmosferyczne.
W urządzeniu zachodzą jednocześnie
dwa procesy, pierwszy polega na osuszeniu i podgrzaniu powietrza, drugi
związany jest z regeneracją rotora.
Wtłaczane suche i podgrzane powietrze wytwarza nadciśnienie rzędu
3 kPa, wskutek którego wilgoć zostaje
wypchnięta na zewnątrz osuszanego pomieszczenia. Urządzenie przystosowane
jest do pracy w dwóch trybach, ręcznym
i automatycznym. W trybie ręcznego sterowania operator za pomocą pulpitu reguluje relacje pożądanych parametrów.
Tryb automatyczny zsynchronizowany
jest ze zdalnym modułem umieszczanym w osuszanym miejscu, który drogą
radiową przesyła informacjeo efektywności osuszania. Urządzenie automatycznie wyłącza się po uzyskaniu
Artur Kołosowski,
prezes zarządu
- dyrektor naczelny WCBKT SA
Podstawowym zadaniem
LOP było zabezpieczenie
eksploatacyjne samolotów
wojskowych, jednakże zastosowane w nim rozwiązania
doskonale sprawdziły się w warunkach cywilnych, np. podczas
niesienia pomocy na terenach
dotkniętych żywiołem, jakim jest
woda. Zaprojektowane zgodnie
z reżimami Sił Zbrojnych urządzenie znajduje ponadto zastosowanie w lotnictwie
cywilnym. Przeprowadziliśmy
testy naszego urządzenia na
warszawskim Okęciu, gdzie
sprawdzona została skuteczność osuszania należącego do
PLL LOT samolotu Embraer 145.
Testy wypadły doskonale.
pożądanej relacji wilgotności i temperatury.
lop przystosowany jest ponadto do pracy
w obiegu zamkniętym. Przewody wydawcze
podłączane są do kontenera, w którym umieszczane są przedmioty przeznaczone do osuszenia.
Praca w obiegu zamkniętym daje bardzo dobre
efekty podczas osuszania przedmiotów małogabarytowych m.in. odzieży czy elektroniki.
foto 
LOP podczas
osuszania śmigłowca Mi-24.
Wojskowe Centralne Biuro
Konstrukcyjno-Technologiczne SA
działa od 1980 roku, specjalizuje się
w opracowywaniu i produkcji urządzeń do naziemnej obsługi statków
powietrznych oraz urządzeń szkolno-treningowych dla załóg czołgów
i wozów bojowych. Dorobek spółki
stanowi kilkadziesiąt projektów, kilkaset wyprodukowanych urządzeń,
liczne świadectwa patentowe, wzory użytkowe, koncesje i certyfikaty.
Duże nasilenie opadów atmosferycznych, a zwłaszcza występujące w ich następstwie podtopienia
czy zalania spowodowały, iż zastosowanie naszego
osuszacza wykroczyło już poza obszar lotnictwa. Pomoc zalanemu przedszkolu jest dowodem
skuteczności działania naszego urządzenia także
w obszarze zurbanizowanym. Warto dodać, że nasz
sprzęt jest skuteczną bronią w walce nie tylko
z zawilgoceniem budynków, lecz może być bardzo
pomocny w przypadku konieczności osuszania
składów materiałów sypkich, elektroniki, medykamentów, odzieży, materiałów budowlanych, i wielu
innych. Innowacyjność rozwiązań konstrukcyjnych, szeroka paleta zastosowań oraz efektywność
naszego osuszacza została potwierdzona prestiżowymi nagrodami, tj. Defenderem otrzymanym
podczas Międzynarodowego Salonu Obronnego
2012 czy nagrodą Lider Bezpieczeństwa Państwa
otrzymaną w maju 2013. Nękające nasz kraj powodzie i podtopienia są prawdziwym dramatem
dla wielu mieszkańców Polski, dlatego złożyliśmy
propozycje władzom zalanych obszarów oraz
przedstawicielom Komendy Głównej Państwowej
Straży Pożarnej bezpłatnego użyczenia naszego
osuszacza. Nasza oferta pozostaje aktualna.
Opracowany i wyprodukowany przez Wojskowe Centralne Biuro Konstrukcyjno-
28
zastosowanie w warunkach miejskich, po ulewie jaka nawiedziła stolicę w czerwcu br.
Oberwanie chmury spowodowało pokaźne szkody w infrastrukturze, najbardziej ucierpiały
najniższe kondygnacje budynków. LOP został wykorzystany do osuszenia zalanych
29
