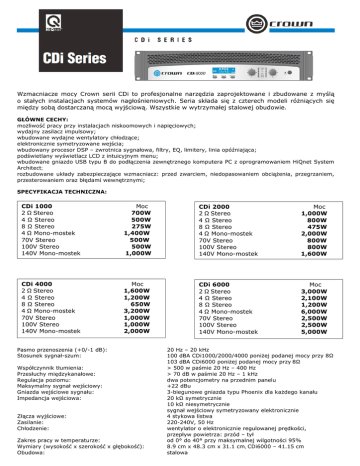

Crown seria CDi

Wzmacniacze mocy Crown serii CDi to profesjonalne narzędzia zaprojektowane i zbudowane z myślą
o stałych instalacjach systemów nagłośnieniowych. Seria składa się z czterech modeli różniących się
między sobą dostarczaną mocą wyjściową. Wszystkie w wytrzymałej stalowej obudowie.
GŁÓWNE CECHY:
możliwość pracy przy instalacjach niskoomowych i napięciowych;
wydajny zasilacz impulsowy;
wbudowane wydajne wentylatory chłodzące;
elektronicznie symetryzowane wejścia;
wbudowany procesor DSP – zwrotnica sygnałowa, filtry, EQ, limitery, linia opóźniająca;
podświetlany wyświetlacz LCD z intuicyjnym menu;
wbudowane gniazdo USB typu B do podłączenia zewnętrznego komputera PC z oprogramowaniem HiQnet System
Architect;
rozbudowane układy zabezpieczające wzmacniacz: przed zwarciem, niedopasowaniem obciążenia, przegrzaniem,
przesterowaniem oraz błędami wewnętrznymi;
SPECYFIKACJA TECHNICZNA:
CDi 1000
2 Ω Stereo
4 Ω Stereo
8 Ω Stereo
4 Ω Mono-mostek
70V Stereo
100V Stereo
140V Mono-mostek
Moc
700W
500W
275W
1,400W
500W
500W
1,000W
CDi 2000
2 Ω Stereo
4 Ω Stereo
8 Ω Stereo
4 Ω Mono-mostek
70V Stereo
100V Stereo
140V Mono-mostek
Moc
1,000W
800W
475W
2,000W
800W
800W
1,600W
CDi 4000
2 Ω Stereo
4 Ω Stereo
8 Ω Stereo
4 Ω Mono-mostek
70V Stereo
100V Stereo
140V Mono-mostek
Moc
1,600W
1,200W
650W
3,200W
1,000W
1,000W
2,000W
CDi 6000
2 Ω Stereo
4 Ω Stereo
8 Ω Stereo
4 Ω Mono-mostek
70V Stereo
100V Stereo
140V Mono-mostek
Moc
3,000W
2,100W
1,200W
6,000W
2,500W
2,500W
5,000W
Pasmo przenoszenia (+0/-1 dB):
Stosunek sygnał-szum:
Współczynnik tłumienia:
Przesłuchy międzykanałowe:
Regulacja poziomu:
Maksymalny sygnał wejściowy:
Gniazda wejściowe sygnału:
Impedancja wejściowa:
Złącza wyjściowe:
Zasilanie:
Chłodzenie:
Zakres pracy w temperaturze:
Wymiary (wysokość x szerokość x głębokość):
Obudowa:
Waga:
20 Hz – 20 kHz
100 dBA CDi1000/2000/4000 poniżej podanej mocy przy 8Ω
103 dBA CDi6000 poniżej podanej mocy przy 8Ω
> 500 w paśmie 20 Hz – 400 Hz
> 70 dB w paśmie 20 Hz – 1 kHz
dwa potencjometry na przednim panelu
+22 dBu
3-biegunowe gniazda typu Phoenix dla każdego kanału
20 kΩ symetrycznie
10 kΩ niesymetrycznie
sygnał wejściowy symetryzowany elektronicznie
4 stykowa listwa
220-240V, 50 Hz
wentylator o elektronicznie regulowanej prędkości,
przepływ powietrza: przód – tył
od 0° do 40° przy maksymalnej wilgotności 95%
8.9 cm x 48.3 cm x 31.1 cm, CDi6000 – 41.15 cm
stalowa
8.6 kg, CDi6000 – 10.9
Procesor DSP
korektor wejściowy:
zwrotnica sygnału:
korektor wyjściowy:
limiter wyjściowy:
linia opóźniająca:
bank pamięci konfiguracji:
6 filtrów parametrycznych na kanał, regulacja dobroci Q, regulacja poziomu
±15 dB, dostępne filtry półkowe. Sekcja korektora wejściowego jest
wyłączana.
filtry dolno i górnoprzepustowe dla każdego kanału. Filtry Butterworth
6/12/18/24 dB/oktawę, filtryLinkwitz-Riley 24/48 dB/oktawę
8 filtrów parametrycznych na kanał, regulacja dobroci Q, regulacja poziomu
±15 dB, każdy filtr włączany indywidualnie
dla każdego kanalu próg ustawiany na -3, -6 oraz -12 dB
dostępne do 50 ms opóźnienia dla każdego kanału
20 pozycji
Panel przedni:
Poziom sygnału:
Zasilanie:
Przyciski SEL/PREV/NEXT:
Wyświetlacz LCD:
Kontrolka SIGNAL:
Kontrolka -10:
Kontrolka -20:
Kontrolka READY:
Kontrolka CLIP:
Kontrolka TEMP/FAULT:
Kontrolka POWER:
dwa potencjometry skokowe dla każdego kanału
włącznik/wyłącznik głównego zasilania
umieszczone pod wyświetlaczem LCD i używane przy ustawianiu
parametrów wzmacniacza
podświetlany wyświetlacz pokazuje wybrane presetami głośniki oraz stan
pracy wewnętrznego procesora
zielona dioda LED dla każdego kanału, zapala się gdy na wejściach
wzmacniacza obecny jest sygnał o niskim poziomie
zielona dioda LED dla każdego kanału, zapala się gdy sygnał wyjściowy
osiąga poziom -10 dB poniżej poziomu przesterowania
zielona dioda LED dla każdego kanału, zapala się gdy sygnał wyjściowy
osiąga poziom -20 dB poniżej poziomu przesterowania
zielona dioda LED dla każdego kanału, zapala się, gdy wzmacniacz jest
gotowy do pracy
czerwona dioda LED dla każdego kanału, zapala się gdy wzmacniacz
dochodzi do poziomu słyszalnych zniekształceń
czerwona dioda LED dla każdego kanału, zapala się gdy wzmacniacz
sygnalizuje wewnętrzny błąd lub pracuje w zbyt wysokiej temperaturze.
niebieska dioda LED zapala się po włączeniu zasilania wzmacniacza.
Panel tylny:
Gniazdo zasilania:
Gniazda wejściowe:
Gniazda wyjściowe:
Gniazdo USB HiQnet:
Zabezpieczenia:
Typ NEMA 5-15P (15A)
Dwa 3-biegunowe gniazda typu Phoenix przyjmujące liniowy sygnał
symetryczny
4 stykowa listwa dla podłączenia dwóch głośników w trybie stereo lub
jednego głośnika w trybie mono-mostek.
Typ B, umożliwia podłączenie do sieci HiQnet
wzmacniacze
serii
CDi
chronione
są
przed:
zwarciem
wyjść,
niedopasowanym obciążeniem, przeciążeniem zasilacza, zbyt wysoką
temperaturą pracy, zbyt dużym prądem wyjściowym, przesterowanym
sygnałem wejściowym. Układy zabezpieczające chronią także podłączone
głośniki
przed
wejściowym/wyjściowym
prądem
stałym
oraz
niebezpiecznymi impulsami elektrycznymi podczas włączania/wyłączania
wzmacniacza.
Graniczna 17, 05-092 Łomianki-Dąbrowa
tel.: +48 22 751 42 46, 751 42 48
fax.: +48 22 751 31 49
www.essaudio.pl
