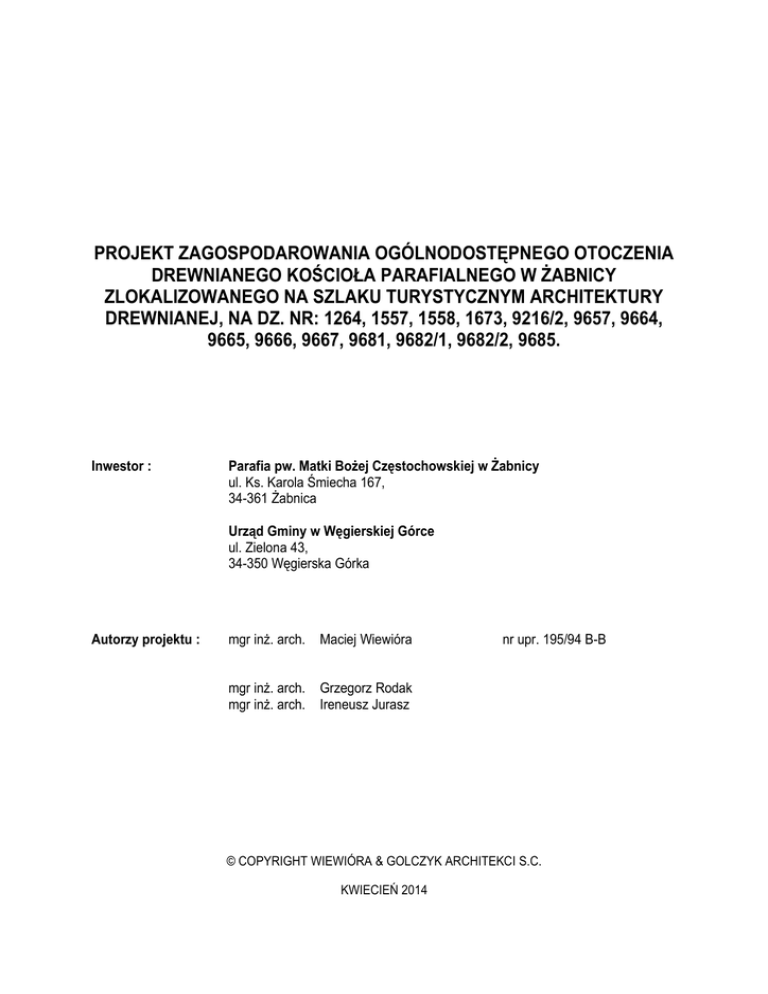

PROJEKT ZAGOSPODAROWANIA OGÓLNODOSTĘPNEGO OTOCZENIA
DREWNIANEGO KOŚCIOŁA PARAFIALNEGO W ŻABNICY
ZLOKALIZOWANEGO NA SZLAKU TURYSTYCZNYM ARCHITEKTURY
DREWNIANEJ, NA DZ. NR: 1264, 1557, 1558, 1673, 9216/2, 9657, 9664,
9665, 9666, 9667, 9681, 9682/1, 9682/2, 9685.
Inwestor :
Parafia pw. Matki Bożej Częstochowskiej w Żabnicy
ul. Ks. Karola Śmiecha 167,
34-361 Żabnica
Urząd Gminy w Węgierskiej Górce
ul. Zielona 43,
34-350 Węgierska Górka
Autorzy projektu :
mgr inż. arch. Maciej Wiewióra
nr upr. 195/94 B-B
mgr inż. arch. Grzegorz Rodak
mgr inż. arch. Ireneusz Jurasz
© COPYRIGHT WIEWIÓRA & GOLCZYK ARCHITEKCI S.C.
KWIECIEŃ 2014
I.
SPIS ZAWARTOŚCI PROJEKTU ZAGOSPODAROWANIA TERENU
1.
2.
II.
Część opisowa
Część graficzna
Rys. nr 001 – Projekt zagospodarowania terenu 1:500
Rys. nr 01 – Rzut podstawowy przekrój C-C skala 1:100
Rys. nr 02 - Rzut, przekrój A-A skala 1:50
Rys. nr 03 – Przekrój B-B skala 1:50
Rys. nr 04 – Profil projektowanego przepustu skala 1:50
Rys. nr 05 – Przekrój A'-A', A''-A'', A'''-A''' skala 1:50
Rys. nr 06 – Widoki ogrodzenia skala 1:50
Rys. nr 07 – Słupek granitowy
Rys. nr 08 – Tablica informacyjna 01
Rys. nr 09 – Tablica informacyjna 02
DANE PODSTAWOWE
1.
Temat projektu.
Projekt zagospodarowania ogólnodostępnego otoczenia drewnianego kościoła
parafialnego w Żabnicy, zlokalizowanego na szlaku turystycznym architektury
drewnianej, na dz. nr 1264, 1557, 1558, 1673, 9216/2, 9657, 9664, 9665, 9666,
9667, 9681, 9682/1, 9682/2, 9685.
2.
Lokalizacja.
ul. Ks. Karola Śmiecha,
34-361 Żabnica
Dz. nr 1264, 1557, 1558, 1673, 9216/2, 9657, 9664, 9665, 9666, 9667, 9681,
9682/1, 9682/2, 9685.
3.
Inwestor.
Parafia pw. Matki Bożej Częstochowskiej w Żabnicy
ul. Ks. Karola Śmiecha 167,
34-361 Żabnica
Urząd Gminy w Węgierskiej Górce.
ul. Zielona 43,
34-350 Węgierska Górka
4.
Nazwa jednostki projektowej.
WIEWIÓRA & GOLCZYK ARCHITEKCI S.C.
34-300 Żywiec ul. Kościuszki 42, tel.(033) 8616557
5.
Imię i nazwisko projektanta.
mgr inż. arch. Maciej Wiewióra nr upr. 195/94 B-B
6.
Podstawa opracowania.
1)
2)
3)
4)
5)
6)
7)
Zlecenie inwestora.
Wytyczne i wymagania inwestora.
Kopia mapy do celów projektowych w skali 1:500
Wypis i wyrys z Miejscowego Planu Zagospodarowania Terenu
Wypis z ewidencji gruntów.
Uzgodnienie z Wojewódzkim Konserwatorem Zabytków
Uzgodnienie i porozumienie z Powiatowym Zarządem Dróg z Żywcu
III.
PRZEDMIOT OPRACOWANIA.
Przedmiotem opracowania jest projekt zagospodarowania ogólnodostępnego
otoczenia drewnianego kościoła parafialnego w Żabnicy, zlokalizowanego na szlaku
turystycznym architektury drewnianej na dz. nr 1264, 1557, 1558, 1673, 9216/2, 9657,
9664, 9665, 9666, 9667, 9681, 9682/1, 9682/2, 9685. Obejmuje on remont
istniejącego placu i chodnika przy kościele, polegający na wymianie nawierzchni z
asfaltowej i kostki betonowej na kostkę granitową surowołupaną oraz skorygowaniu
ich kształtu. Wykonanie chodnika po drugiej stronie drogi powiatowej (ul. Ks. Karola
Śmiecha) z kostki granitowej surowołupanej oraz wykonanie przepustu i kratek
deszczowych wg projektu drogowego oraz odtworzenie istniejących ogrodzeń wzdłuż
w/w chodnika.
IV.
OPIS PROJEKTU ZAGOSPODAROWANIA TERENU.
1.
STAN ISTNIEJĄCY ZAGOSPODAROWANIA TERENU
W chwili obecnej część terenu objętego opracowaniem, zlokalizowanego
bezpośrednio przy kościele utwardzona jest częściowo nawierzchnią asfaltową, a
częściowo kostką brukową betonową. Pod istniejącym chodnikiem i placem
prowadzony jest przepust śr. 500 mm, do którego odprowadzane są wody deszczowe
z chodnika i placu za pomocą odwodnienia liniowego i kratek deszczowych. Po
drugiej stronie drogi zlokalizowany jest rów odwadniający drogę oraz zjazdy
indywidualne z przepustami. Projektowane utwardzenie oraz wykonanie przepustu
obejmuje teren od ul. Różanej do ul. Baśniowej. Teren posiada spadek około 3-5% w
kierunku północno-zachodnim. Na przedmiotowym terenie znajduje się ogrodzenie z
siatki stalowej (ogrodzenie terenów będących własnością Parafii pw. Matki Bożej
Częstochowskiej w Żabnicy), przeznaczone do rozbiórki w miejsce którego, po
skorygowaniu jego linii, projektuje się nowe ogrodzenie. Szpaler z drzewek
ogrodowych zlokalizowany w sąsiedztwie plebani, przeznaczony do usunięcia ze
względu na korektę kształtu ogrodzenia. Kilka drzew (do 10 cm średnicy na pniu)
także przeznacza się do wycięcia przy korekcie kształtu placu z miejscami
postojowymi. Na opracowywanym terenie znajdują się dwie tablice informacyjne
przeznaczone do przeniesienia i wymiany stelaża. Do przeniesienia przeznaczony
zostaje także drewniany krzyż, który w tym momencie stoi na chodniku.
2.
PROJEKTOWANE ZAGOSPODAROWANIE TERENU
Projekt zagospodarowania terenu obejmuje remont istniejącego placu i chodnika
przy kościele, polegający na wymianie istniejącej nawierzchni asfaltowej oraz kostki
betonowej na kostkę granitową surowołupaną. Skorygowaniu ulegnie kształt placu
oraz chodnika przy kościele. Krawężniki zostaną wymienione z betonowych na
obniżone granitowe. Osłonięcie wejścia do kościoła słupkami granitowymi wys. 70 cm.
Wykonany zostanie chodnik po drugiej stronie drogi powiatowej (ul. Ks. Karola
Śmiecha). Szerokość dostosowując do istniejącej krawędzi drogi powiatowej i linii
ogrodzeń. Na chodniku projektuje się nawierzchnię z kostki granitowej surowołupanej.
Krawężniki od strony drogi i zjazdów będą obniżone, granitowe. Przepust i kratki
deszczowe, zostaną wykonane wg projektu drogowego. Przewiduje się odtworzenie
istniejących ogrodzeń wzdłuż projektowanego chodnika. Ponadto przewiduje się
wymianę istniejącego ogrodzenia terenu parafii od strony drogi powiatowej oraz
korektę jego ustawienia. Istniejące ogrodzenie z siatki stalowej przeprojektuje się na
ogrodzenie z elementów stalowych z murkiem kamiennym. Ponadto przewiduje się
przeniesienie drewnianego krzyża, który w tym momencie stoi na chodniku, w miejsce
na terenie w pobliżu kościoła. Istniejące dwie tablice informacyjne należy zamontować
w nowe stelaże stalowe, ocynkowane, malowane na kolor grafitowy i skorygować ich
położenie wg części graficznej opracowania.
Projektowana kostka brukowa na powierzchni chodników i placu to kostka
granitowa surowołupana 7x7x7 cm, np. firmy Strzegom lub równoważna, ułożona ze
spadkiem min. 1,5% w kierunku odpływów. Krawężniki granitowe obniżone
15x30x100 cm, np. firmy Strzegom lub równoważne.
Łączna powierzchnia brukowana:
680 m²
Łączna długość krawężników granitowych:
175 mb
Łączna długość krawężnika odbojowego
54 mb
Łączna długość obrzeża granitowego 15x25x100
95 mb
Łączna długość obrzeża granitowego 15x30x100
15 mb
Wartości te nie uwzględniają odpadów związanych z układaniem elementów.
Podbudowę pod kostkę brukową stanowić będą: podsypka cementowopiaskowa 1:4 gr. 3cm, warstwy kruszywa łamanego zagęszczane mechanicznie, o
uziarnieniu 0-31.5 mm gr. 10cm, stabilizowane mechanicznie, warstwa kruszywa
łamanego o uziarnieniu 0-60 mm gr. 15 cm stabilizowane mechanicznie.
Projektowane chodniki będą wyprofilowane ze spadkiem min. 1,5% w
kierunku odpływów w zależności od ukształtowania terenu.
.
Ogrodzenie wykonane z elementów stalowych, ocynkowanych, malowanych na kolor
grafitowy, z murkiem kamiennym wg opracowania graficznego.
3.
INFORMACJA O TERENIE
Projektowane zagospodarowanie terenu obejmuje obszar zdefiniowany wg
miejscowego planu zagospodarowania przestrzennego jako UK – tereny kultu
religijnego, KZ, KD, KDX – tereny urządzeń komunikacyjnych oraz MU1 – tereny
zabudowy mieszkaniowej, usługowej, wytwórczo – rzemieślniczej i zagrodowej co nie
powoduje sprzeczności zamierzeń projektowych z postanowieniami Miejscowego
Planu Zagospodarowania Przestrzennego gminy Węgierska Górka.
Teren objęty jest strefą ochrony konserwatorskiej oraz ochrony krajobrazu i
ochrony ekspozycji widokowej
Projektowany obszar nie będzie oddziaływał w sposób negatywny na dobra
materialne i dobra kultury.
Całość prac budowlanych należy wykonywać zgodnie z projektem technicznym
wszystkich branż i zgodnie z zasadami sztuki budowlanej i Polskimi Normami . Wszelkie
zmiany w zastosowaniu technologii i materiałów, a także wszelkie odstępstwa od projektu
w trakcie realizacji, przeprowadzone bez zgody Projektanta, będą traktowane jako
naruszenie praw autorskich.
JEDNOSTKA PROJEKTOWA:
Pieczęć firmowa
PROJEKTANT:
Pieczęć imienna
