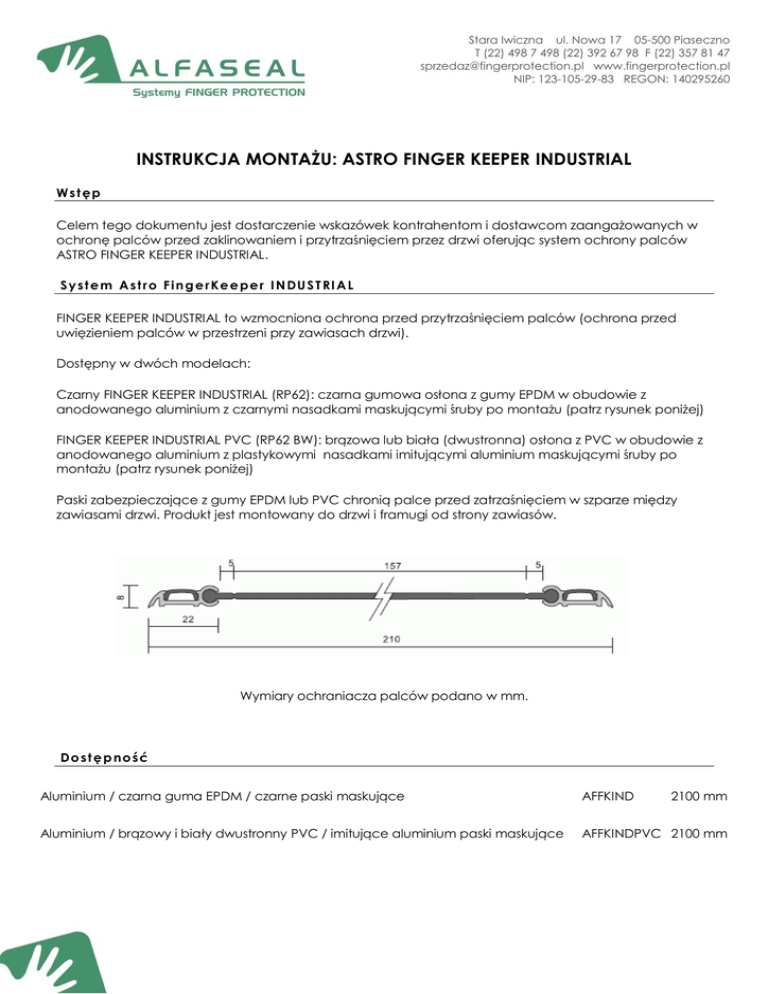

INSTRUKCJA MONTAŻU: ASTRO FINGER KEEPER INDUSTRIAL

INSTRUKCJA MONTAŻU: ASTRO FINGER KEEPER INDUSTRIAL
W s t ęp
Celem tego dokumentu jest dostarczenie wskazówek kontrahentom i dostawcom zaangażowanych w
ochronę palców przed zaklinowaniem i przytrzaśnięciem przez drzwi oferując system ochrony palców
ASTRO FINGER KEEPER INDUSTRIAL.
S y s t e m A s t r o F i n g e r Ke e p e r I N DU S T RI A L
FINGER KEEPER INDUSTRIAL to wzmocniona ochrona przed przytrzaśnięciem palców (ochrona przed
uwięzieniem palców w przestrzeni przy zawiasach drzwi).
Dostępny w dwóch modelach:
Czarny FINGER KEEPER INDUSTRIAL (RP62): czarna gumowa osłona z gumy EPDM w obudowie z
anodowanego aluminium z czarnymi nasadkami maskującymi śruby po montażu (patrz rysunek poniżej)
FINGER KEEPER INDUSTRIAL PVC (RP62 BW): brązowa lub biała (dwustronna) osłona z PVC w obudowie z
anodowanego aluminium z plastykowymi nasadkami imitującymi aluminium maskującymi śruby po
montażu (patrz rysunek poniżej)
Paski zabezpieczające z gumy EPDM lub PVC chronią palce przed zatrzaśnięciem w szparze między
zawiasami drzwi. Produkt jest montowany do drzwi i framugi od strony zawiasów.
Wymiary ochraniacza palców podano w mm.
D o s t ę p no ś ć
Aluminium / czarna guma EPDM / czarne paski maskujące
AFFKIND
2100 mm
Aluminium / brązowy i biały dwustronny PVC / imitujące aluminium paski maskujące
AFFKINDPVC 2100 mm
Montaż
NARZĘDZIA:
Uwagi do montażu: dla drzwi obrotowych konieczne są dwie osłony RP62 (rys. 2)
Osłona chroniąca palce przed zaklinowaniem się i przytrzaśnięciem w drzwiach. Mocuje się ją do drzwi i
framugi od strony zawiasów.
Umiejscowienie: drzwi o zawiasach rozłącznych lub drzwi obrotowe
Długość osłony max. 2100 mm, można skrócić do wymaganej długości
Standardowe wykończenie – anodyzowane satyną; dwustronna brązowa i biała osłona z PCV
Metoda montażu: ocynkowane śruby ST o stożkowym ściętym łbie ze żłobieniem, dostarczone w
zestawie; wydrążono dziury do montażu; wciskane paski maskujące.
(1) Usuń plastikowe osłony. Zwiń produkt tak, żeby aluminiowa obudowa się stykała (rys. 1) tak, aby
kolor był na zewnątrz; jeśli nie, wyciągnij osłonę z PCV, przekręć ją i wsuń w aluminiową
obudowę. Zaciśnij RP62 i dotnij maszynowo aluminium i PCV do wybranego rozmiaru. Schludnie
zabij lub zapunktuj tył obudowy aluminiowej blokując osłonę PCV tak, żeby się nie przesuwała.
(2) Otwórz drzwi na oścież, przyłóż produkt do drzwi. Sprawdź, czy druga strona produktu dosięgnie
do framugi. Lekko przykręć środek obudowy (rys. 3).
(3) Przysuń drugą stronę produktu do framugi. Lekko przykręć środek obudowy (rys. 3).
(4) Otwórz i zamknij drzwi sprawdzając, czy produkt działa odpowiednio. Dostosuj produkt w razie
konieczności. Dokręć wszystkie śruby.
(5) Zmierz i dotnij paski maskujące. Wciśnij paski maskujące. Schludnie zabij lub zapunktuj każdy
koniec obudowy aluminiowej, żeby zablokować paski maskujące tak, aby się nie przesuwały.
Konserwacja
Prowadź rejestr dotyczący konserwacji produktu.
Regularne kopanie czy uderzanie w urządzenie może spowodować jego pęknięcie, rozdarcie lub
poluzowanie umocowania – sprawdzaj to regularnie.
Z g od n o ś ć z no r m a m i
Ochraniacz palców FINGER KEEPER INDUSTRIAL jest produkowany w Unii Europejskiej i spełnia najwyższe
standardy zgodnie z wymogami ISO EN 9001:2000. W kwestiach dotyczących certyfikatu kontaktuj się z
oddziałem technicznym ALFASEAL FINGER PROTECTION.
P r z e c h ow y w a n i e i p o z b yw a n i e s i ę
FINGER KEEPER INDUSTRIAL należy przechowywać wewnątrz pomieszczeń. Produkt nie ma określonego
okresu przydatności. Nie ulega uszkodzeniom podczas magazynowania.
W celu uzyskania dodatkowych informacji na temat badań, certyfikatów czy danych technicznych
prosimy o kontakt z ALFASEAL FINGER PROTECTION.
Wydanie październik 2011
