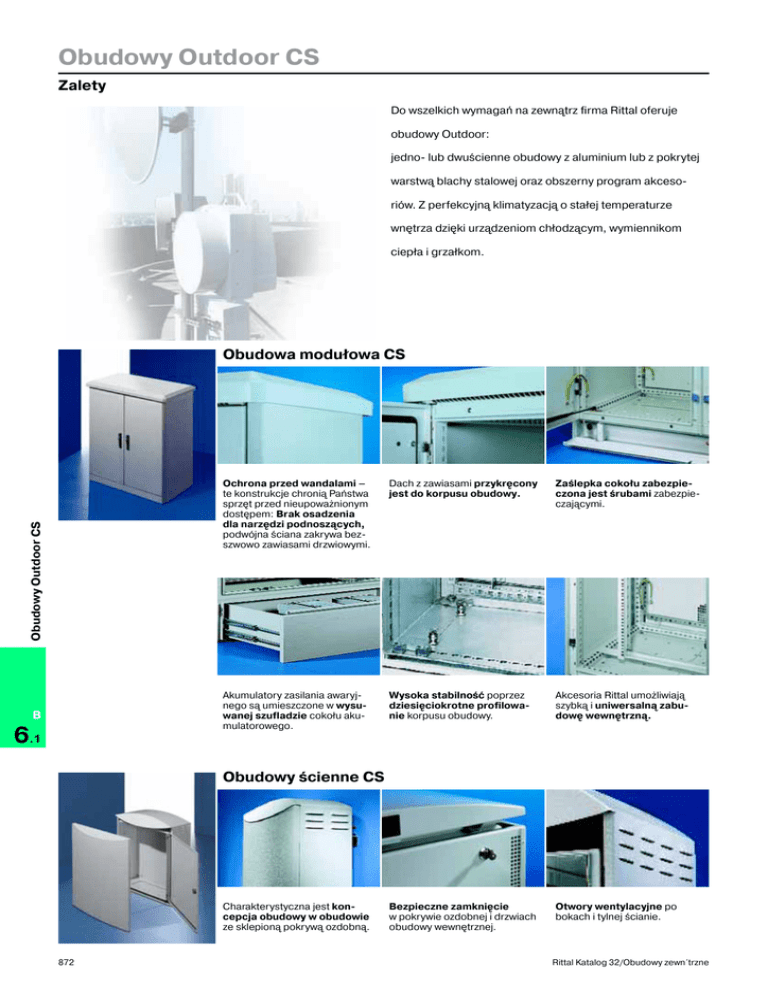

Obudowy Outdoor CS

Obudowy Outdoor CS
Zalety
Do wszelkich wymagań na zewnątrz firma Rittal oferuje
obudowy Outdoor:
jedno- lub dwuścienne obudowy z aluminium lub z pokrytej
warstwą blachy stalowej oraz obszerny program akcesoriów. Z perfekcyjną klimatyzacją o stałej temperaturze
wnętrza dzięki urządzeniom chłodzącym, wymiennikom
ciepła i grzałkom.
Obudowy Outdoor CS
Obudowa modułowa CS
B
6.1
Ochrona przed wandalami –
te konstrukcje chronią Państwa
sprzęt przed nieupoważnionym
dostępem: Brak osadzenia
dla narzędzi podnoszących,
podwójna ściana zakrywa bezszwowo zawiasami drzwiowymi.
Dach z zawiasami przykręcony
jest do korpusu obudowy.
Zaślepka cokołu zabezpieczona jest śrubami zabezpieczającymi.
Akumulatory zasilania awaryjnego są umieszczone w wysuwanej szufladzie cokołu akumulatorowego.
Wysoka stabilność poprzez
dziesięciokrotne profilowanie korpusu obudowy.
Akcesoria Rittal umożliwiają
szybką i uniwersalną zabudowę wewnętrzną.
Bezpieczne zamknięcie
w pokrywie ozdobnej i drzwiach
obudowy wewnętrznej.
Otwory wentylacyjne po
bokach i tylnej ścianie.
Obudowy ścienne CS
Charakterystyczna jest koncepcja obudowy w obudowie
ze sklepioną pokrywą ozdobną.
872
Rittal Katalog 32/Obudowy zewn´trzne
Obudowy Outdoor CS
Zalety
Toptec CR
Platforma obudowy TS 8
Profile pionowe TS 8 i otwory
systemowe stanowią klucz do
obszernego programu akcesoriów do zastosowań IT oraz IE.
Moduły klimatyzacyjne
Klimatyzacja – takie same
wycięcia drzwi dla urządzeń
chłodniczych i wymienników
powietrze/powietrze oferują
różnorodność przy wyborze
komponentów klimatyzacji.
Drzwi o podwójnych ścianach
Efekt komina – podwójna
ściana redukuje wpływ promieni słonecznych i zapobiega
powstawaniu kondensatu.
Multifunkcjonalny dach
przeciwdeszczowy
zabezpiecza ścianę boczną
przed demontażem, wentylacja
zapobiega powstawaniu kondensatu, a nachylenie dachu
zapewnia odpływ wody deszczowej.
Zamykanie
Drzwi z przodu i z tyłu posiadają
uchwyt z dźwignią z bezpiecznym zamknięciem.
Uchwyty transportowe,
zakryte dachem przeciwdeszczowym, jednostka gotowa
do transportu.
Otworowanie wentylacyjne
okołobieżne w wyposażonym
w zawiasy dachu przeciwdeszczowym – występ dachowy
z wszystkich stron 25 mm.
Szerokość 1200 mm:
z demontowanym profilem
środkowym i dwoma drzwiami
z zamkami lub bez mostka
środkowego z zachodzącymi na
siebie drzwiami.
Otwarta rama podłogowa może
być przykryta blachami
podłogi.
Indywidualna rozbudowa
poprzez obszerny system
akcesoriów.
Perforacja systemowa 25 mm
do montażu szyn profilowych 19˝,
płyt montażowych lub płyt do
montażu częściowego.
Obudowy Basic CS
Rittal Katalog 32/Obudowy zewn´trzne
Obudowy Outdoor CS
Funkcjonalna stylistyka
Bez dodatkowego występu
dachowego – połączenie
obudowy przez wycięcia lub
ustawienie w rzędzie kompletnej
obudowy.
873
B
6.1
Obudowy Basic CS
jednodrzwiowe, szerokość 600 mm
B3
T2
H4
H2
H1
H5
B2
H3
T3
B1
Materiał:
Obudowa, dach i drzwi:
2,0 mm aluminium, AlMg3
Cokół:
3,0 mm aluminium, AlMg3
Klasa ochrony:
IP 55 wg PN-EN 60 529/
09.2000 w połą-czeniu
z oferoanymi w akcesoriach
blachami podłogi.
Zakres dostawy:
Jednościenna obudowa
zamknięta dookoła,
z otwartą podłogą,
ryglowanie 3-punktowe poprzez
Ergoform-Padlock i cylinder
zabezpieczający,
cokół, dach przeciwdeszczowy.
Obudowy Basic CS
Kolor:
RAL 7035
Szerokość (B1) mm
6.1
Rysunek szczegółowy,
patrz strona 1301.
Uwaga:
Podczas montażu płyty montażowej w maksymalnie tylnej
pozycji niezbędne są szyny
montażowe w wysokości
obudowy,
patrz strona 998.
600
600
600
600
Wysokość (H1) mm
800
1200
1400
1200
Głębokość (T1) mm
400
400
400
500
Szerokość prześwitu (B2) mm
512
512
512
512
Wysokość prześwitu (H2) mm
712
1112
1312
1112
Głębokość prześwitu (T2) mm
349
349
349
449
Szerokość dachu przeciwdeszczowego (B3) mm
650
650
650
650
Wysokość dachu przeciwdeszczowego (H3) mm
75
75
75
75
Głębokość dachu przeciwdeszczowego (T3) mm
450
450
450
550
Wysokość cokołu (H4) mm
100
100
100
100
Wysokość łączna (H5) mm
975
1375
1575
1375
1 szt.
9783.040
9783.050
9783.060
9783.030
Cokół betonowy
1 szt.
9765.182
9765.182
9765.182
9765.082
Blacha podłogi, jednoczęściowa
1 kpl.
9785.017
9785.017
9785.017
9785.020
913
Blacha podłogi, dzielona
1 kpl.
9785.011
9785.011
9785.011
9785.014
913
Blacha wprowadzania kabli
2 szt.
4320.700
4320.700
4320.700
4320.700
1045
Płyta montażowa
1 szt.
9765.090
9765.092
9765.098
9765.092
987
Szyny profilowe 19˝, pełna rozbudowa
2 szt.
7685.000
7688.000
7689.000
7688.000
1093
Nr kat. CS
B
Opak.
T1
Strona
Akcesoria
900
Zestaw montażowy do szyn profilowych
2 szt.
7696.000
7696.000
7696.000
7696.000
1093
Ogrzewanie 800 W
1 szt.
9769.080
9769.080
9769.080
9769.080
709
Termostat
1 szt.
3110.000
3110.000
3110.000
3110.000
715
Płyta montażu częściowego strona 984 Rozbudowa 19˝ strona 1093 Wprowadzanie kabli strona 1045
878
Rittal Katalog 32/Obudowy zewn´trzne
Obudowy Basic CS
jednodrzwiowe, szerokość 800 mm
B3
T2
H4
H2
H1
H5
B2
H3
T3
B1
Klasa ochrony:
IP 55 wg PN-EN 60 529/
09.2000 w połączeniu
z oferowanymi w akcesoriach
blachami podłogi.
Kolor:
RAL 7035
Szerokość (B1) mm
Rysunek szczegółowy,
patrz strona 1301.
Uwaga:
Podczas montażu płyty montażowej w maksymalnie tylnej
pozycji niezbędne są szyny
montażowe w wysokości
obudowy,
patrz strona 998.
800
800
800
800
Wysokość (H1) mm
800
1200
1400
1200
Głębokość (T1) mm
400
400
400
500
Szerokość prześwitu (B2) mm
712
712
712
712
Wysokość prześwitu (H2) mm
712
1112
1312
1112
Głębokość prześwitu (T2) mm
349
349
349
449
Szerokość dachu przeciwdeszczowego (B3) mm
850
850
850
850
Wysokość dachu przeciwdeszczowego (H3) mm
75
75
75
75
Głębokość dachu przeciwdeszczowego (T3) mm
450
450
450
550
Wysokość cokołu (H4) mm
100
100
100
100
Wysokość łączna (H5) mm
975
1375
1575
1375
1 szt.
9783.010
9783.020
9783.120
9783.110
Cokół betonowy
1 szt.
9765.088
9765.088
9765.088
9765.084
Blacha podłogi, jednoczęściowa
1 kpl.
9785.018
9785.018
9785.018
9785.019
913
Blacha podłogi, dzielona
1 kpl.
9785.012
9785.012
9785.012
9785.013
913
Blacha wprowadzania kabli
2 szt.
4321.700
4321.700
4321.700
4321.700
1045
Płyta montażowa
1 szt.
9765.097
9765.095
9765.099
9765.095
987
Szyny profilowe 19˝, pełna rozbudowa
2 szt.
7685.000
7688.000
7689.000
7688.000
1093
Nr kat. CS
Opak.
Zakres dostawy:
Jednościenna obudowa
zamknięta dookoła,
z otwartą podłogą,
ryglowanie 3-punktowe poprzez
Ergoform-Padlock i cylinder
zabezpieczający,
cokół, dach przeciwdeszczowy.
Strona
B
Akcesoria
6.1
900
Zestaw montażowy do szyn profilowych
2 szt.
7698.000
7698.000
7698.000
7698.000
1093
Ogrzewanie 800 W
1 szt.
9769.080
9769.080
9769.080
9769.080
709
Termostat
1 szt.
3110.000
3110.000
3110.000
3110.000
715
Cokół betonowy strona 900 Ogrzewanie strona 709 Uziemianie strona 1034
Rittal Katalog 32/Obudowy zewn´trzne
Obudowy Basic CS
Materiał:
Obudowa, dach i drzwi:
2,0 mm aluminium, AlMg3
Cokół:
3,0 mm aluminium, AlMg3
T1
879
Obudowy Basic CS
dwudrzwiowe, szerokość 1200 mm
T3
B3
H3
B2
H4
H1
H5
H2
B2
T2
B1
T1
Materiał:
Obudowa, dach i drzwi:
2,0 mm aluminium, AlMg3
Cokół:
3,0 mm aluminium, AlMg3
Klasa ochrony:
IP 55 wg PN-EN 60 529/
09.2000 w połączeniu
z oferowanymi w akcesoriach
blachami podłogi.
Obudowy Basic CS
Kolor:
RAL 7035
B
6.1
Szerokość (B1) mm
Opak.
Zakres dostawy:
Jednościenna obudowa
zamknięta dookoła,
z otwartą podłogą,
ryglowanie 3-punktowe poprzez
Ergoform-Padlock i cylinder
zabezpieczający,
wersja bez poprzeczki
Środkowej:
nachodzące na siebie drzwi
z zamkiem zawiasowane
z prawej strony.
Wersja z poprzeczką środkową:
2 drzwi z zamkiem,
cokół, dach przeciwdeszczowy,
demontowana poprzeczka
środkowa.
Rysunek szczegółowy,
patrz strona 1301.
Uwaga:
Podczas montażu płyty montażowej w maksymalnie tylnej
pozycji niezbędne są szyny
montażowe w wysokości
obudowy,
patrz strona 998.
1200
1200
1200
1200
Wysokość (H1) mm
800
1200
1200
1400
Głębokość (T1) mm
400
400
500
400
Szerokość prześwitu (B2) mm
512
512
512
512
Wysokość prześwitu (H2) mm
712
1112
1112
1312
Głębokość prześwitu (T2) mm
349
349
449
349
Szerokość dachu przeciwdeszczowego (B3) mm
1250
1250
1250
1250
Wysokość dachu przeciwdeszczowego (H3) mm
75
75
75
75
Głębokość dachu przeciwdeszczowego (T3) mm
450
450
550
450
Wysokość cokołu (H4) mm
100
100
100
100
Wysokość łączna (H5) mm
975
1375
1375
1575
1 szt.
9784.110
9784.120
9784.140
9784.130
1 szt.
9784.0101)
9784.020
9784.040
9784.030
Nr kat. CS
bez poprzeczki środkowej
Nr kat. CS
z poprzeczką środkową
Strona
Akcesoria
Cokół betonowy
1 szt.
9765.089
9765.089
9765.086
9765.089
Blacha podłogi, jednoczęściowa
1 kpl.
2 x 9785.017
2 x 9785.017
2 x 9785.020
2 x 9785.017
900
913
Blacha podłogi, dzielona
1 kpl.
2 x 9785.011
2 x 9785.011
2 x 9785.014
2 x 9785.011
913
Blacha wprowadzania kabli
2 szt.
4320.700
4320.700
4320.700
4320.700
1045
Płyta montażowa dla połowy obudowy
1 szt.
9765.090
9765.092
9765.092
9765.098
987
Płyta montażowa
1 szt.
9765.190
9765.191
9765.191
9765.192
987
Szyny profilowe 19˝ dla połowy obudowy
2 szt.
7685.000
7688.000
7688.000
7689.000
1093
Zestaw montażowy do szyn profilowych
2 szt.
7696.000
7696.000
7696.000
7696.000
1093
Ogrzewanie 800 W
1 szt.
9769.080
9769.080
9769.080
9769.080
709
Termostat
1 szt.
3110.000
3110.000
3110.000
3110.000
715
1) Termin
dostawy na zapytanie.
Płyta montażowa strona 987 Wentylator filtrujący strona 689 Prowadzenie kabli strona 1062
