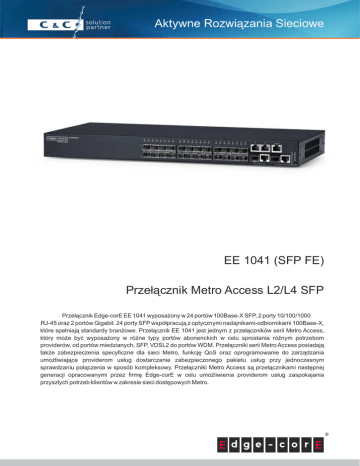

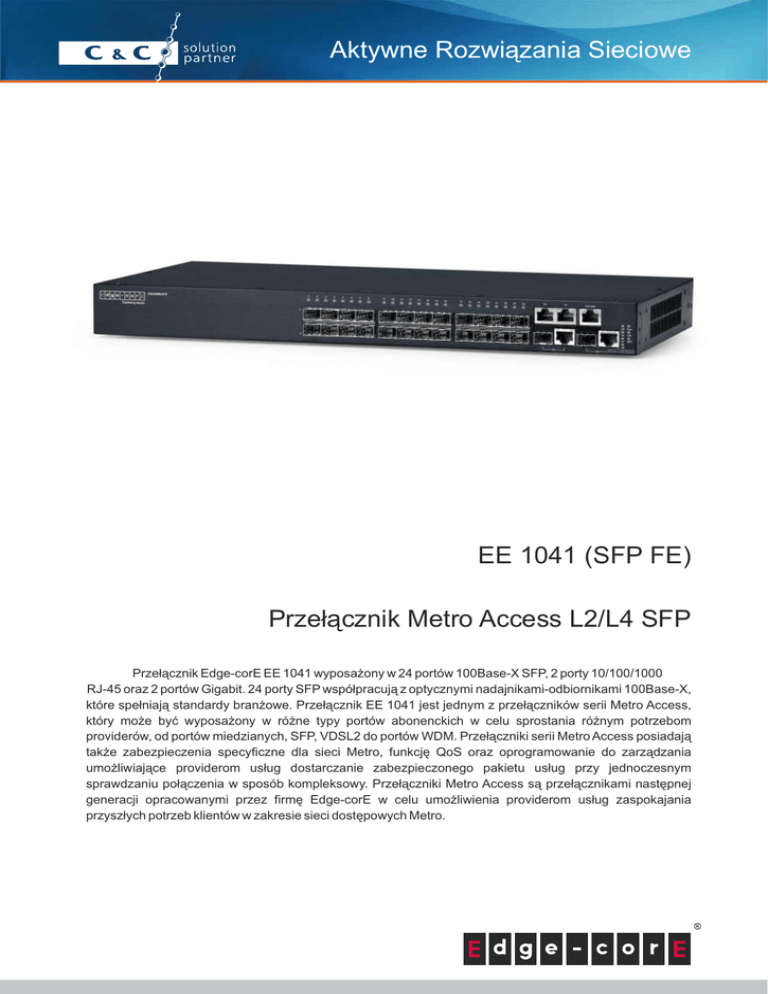

EE 1041 (SFP FE) Przełącznik Metro Access L2/L4 SFP

Aktywne Rozwiązania Sieciowe
EE 1041 (SFP FE)
Przełącznik Metro Access L2/L4 SFP
Przełącznik Edge-corE EE 1041 wyposażony w 24 portów 100Base-X SFP, 2 porty 10/100/1000
RJ-45 oraz 2 portów Gigabit. 24 porty SFP współpracują z optycznymi nadajnikami-odbiornikami 100Base-X,
które spełniają standardy branżowe. Przełącznik EE 1041 jest jednym z przełączników serii Metro Access,
który może być wyposażony w różne typy portów abonenckich w celu sprostania różnym potrzebom
providerów, od portów miedzianych, SFP, VDSL2 do portów WDM. Przełączniki serii Metro Access posiadają
także zabezpieczenia specyficzne dla sieci Metro, funkcję QoS oraz oprogramowanie do zarządzania
umożliwiające providerom usług dostarczanie zabezpieczonego pakietu usług przy jednoczesnym
sprawdzaniu połączenia w sposób kompleksowy. Przełączniki Metro Access są przełącznikami następnej
generacji opracowanymi przez firmę Edge-corE w celu umożliwienia providerom usług zaspokajania
przyszłych potrzeb klientów w zakresie sieci dostępowych Metro.
Aktywne Rozwiązania Sieciowe
Kluczowe cechy i zalety
Elastyczne opcje uplinku:
Podwójne porty Combo Gigabit Ethernet umożliwiają wykonywanie połączeń miedzianych i
światłowodowych zależnie od potrzeb danego środowiska sieciowego. Połączenie światłowodowe
wykorzystuje moduły SFP oraz może zapewnić zastosowanie szerokiej gamy nadajników- odbiorników, np.
1000BASE-SX, 1000BASE-LX, czy1000BASE-LH.
Specyficzne oprogramowanie dla sieci Metro Ethernet:
Przełączniki serii Metro Access zaprojektowane są w taki sposób, aby były one odpowiednie dla sieci Metro
Ethernet dzięki ulepszeniu funkcjonalności obejmującemu 802.3ah, Q-in-Q, Carrier Class Rate-Limit, czy
QoS, a także dzięki wprowadzeniu możliwości odseparowania abonenta, które wspomaga providerów usług
w zakresie wdrażania, zarządzania oraz zabezpieczania swoich usług.
Opracowany pod kątem oferowania pakietu usług:
Przełącznik serii Metro Access opracowany jest w taki sposób, aby wspomagać providera usług w zakresie
oferowania transmisji danych i wideo w ramach jednej sieci. Dzięki ulepszonym funkcjom multicastów oraz
QoS, provider może oferować swoje usługi, np. IPTV, VoIP oraz dostęp do Internetu w ramach tej samej sieci
zapewniając, że usługi te nie zakłócają się wzajemnie.
Pojedyncze zarządzanie IP dla 36 przełączników:
Przełącznik EE 1041 traktowany jest jako pojedyncze urządzenie, które posiada pojedyczny adres IP.
Maksymalnie 36 przełączników EE 1041 może być wirtualnie zestawionych w stos jako pojedyncze
urządzenie.
Ulepszone funkcje zabezpieczające:
Przełączniki serii Metro Access zaprojektowane są w taki sposób, aby zapewnić lepsze bezpieczeństwo w
sieciach Metro Access, a także wyposażone są w takie funkcje jak zabezpieczenie abonenta, zabezpieczenie
przełącznika oraz zabezpieczenie sieci, które pomagają zabezpieczyć sieci Metro Ethernet.
Abonentem jest klient, któremu provider świadczy swoje usługi, jednak większość abonentów współdzieli
swoje urządzenia. Aby zabezpieczyć każdy ruch sieciowy abonenta, przełączniki serii Metro Access oferują
prywatną sieć VLAN, DHCP Snooping oraz ochronę źródła IP w celu zapewnienia ochrony abonentów przed
innymi abonentami oraz niepożądanymi atakami.
Aby zabezpieczyć przełącznik przed niepożądanymi atakami procesora, przełączniki serii Metro Access
wyposażone są w wiele funkcji zabezpieczających. Ochrona procesora ma olbrzymie znaczenie w przypadku
przełącznika, ponieważ jeśli procesor będzie atakowany może zostać utracona kontrola pakietów, co w
rezultacie doprowadzi do wadliwego działania sieci. W celu ochrony procesora przed uszkodzeniem,
przełącznik EE 1041 wyposażony jest w takie funkcje zabezpieczenie kontroli nadmiernego ruchu pakietów
oraz zabezpieczenie portów.
W celu zapewnienia, że dla przełącznika dozwolony jest tylko uzasadniony ruch, przełączniki serii Metro
Access wyposażone są w uwierzytelnianie IEEE802.1x oraz listy ACL warstwy 2,3 i 4, aby kontrolować oraz
zatwierdzać ruch przechodzący przez przełącznik.
Funkcja OAM dla sieci Ethernet*
Sieć danego providera usług jest złożona i rozległa z obszerną bazą użytkowników, dlatego też, aby
umożliwić mu wydzielanie, utrzymanie oraz zarządzanie ruchem sieciowym, przełączniki serii Metro Access
posiadają funkcje OAM w celu sprostania potrzebom oraz zapewnienia utrzymania usług sieciowych przez
danego providera.
Aktywne Rozwiązania Sieciowe
Cechy produktu:
ź
ź
ź
ź
ź
Porty fizyczne:
24 porty 100 BASE-X SFP
2 porty 10/100/1000 BASE-T
2 porty Combo Gigabit Ethernet (RJ-45/SFP)
1 port konsoli RJ-45
Wydajność:
Możliwość przełączania: 12,8 Gbps
Wskaźnik przesyłu: 9,5 Mbps
Rozmiar tablicy adresów MAC: 16 000
Rozmiar bufora pakietów: 0,75MB
Ramka Jumbo: 10 000 (na portach Gigabit)
Właściwości warstwy 2:
Auto-negocjacja dla szybkości portu oraz trybu
dupleks
Kontrola przepływu: IEEE 802.3x oraz propagacja
natłoku
Protokół Spanning Tree:
ź Protokół Spanning Tree IEEE 802.1D (STP)
ź Protokół Rapid Spanning Tree IEEE 802.1w
(RSTP)
ź Protokół Multiple Spanning Tree (IEEE 802.1s)
(MSTP)
ź Przekierowanie BPDU/ filtrowanie BPDU
Sieci VLAN:
ź 256 sieci VLAN z 4 000 identyfikatorów sieci
VLAN IEEE 802.1Q
ź Sieć VLAN oparta na portach
ź Protokół sieci VLAN
ź Prywatna sieć VLAN
ź Głosowa sieć VLAN GVRP
ź Q-in-Q
Agregacja łączy:
ź Magistrala statyczna
ź IEEE 802.3ad LACP
ź Zrównoważenie obciążenia
ź Grupy magistrali: 8
ź Łącza magistrali: 2 ~ 8 dla portu Ethernet
ź Łącza magistrali: 2~4 dla portu Combo Gigabit
Ethernet
IGMP:
ź IGMP v1, v2, v3
ź IGMP Snooping
ź IGMP Immediate leave
ź IGMP Throttling Filtrowanie IGMP
ź IGMP Leave Proxy
ź MVR
ź LLDP 802.1ab
ź LLDP MED*
Właściwości QoS:
4 kolejek priorytetów
Schemat planowania kolejek priorytetów
ź WRR
ź Strict Priority
Klasyfikacja ruchu oraz zarządzanie priorytetami
ź IEEE 802.1p
ź IP DSCP
DiffServ
Ograniczanie przepustowości
ź W punkcie wejścia/ wyjścia
ź 64 Kbps ~ 100 Mbps dla portu Ethernet
ź 64 Kbps ~ 1 000 Mbps dla portu Gigabit
ź Dla portu COS
Zabezpieczenia:
Zabezpieczenie portu
ź Statyczne
ź Dynamiczne
Ochrona źródła
IP DHCP Snooping
Opcja DHCP 82
IEEE 802.1x
ź Oparte na portach
ź Uwierzytelnianie w oparciu o adres MAC*
ź Automatyczny przydział sieci VLAN
ź Sieć VLAN dla gości
RADIUS AAA
ź 5 serwerów
ź Szyfrowanie: MD5, TLS, TTLS TACACS AAA,
TACACS 3.0
ź 1 serwer
HTTPS/SSH
Lista kontroli dostępu (ACL)
ź Oparte na adresach IP
ź Oparte na adresach MAC
ź Oparte na adresach IP/ MAC
ź Sieć VLAN
ź Port TCP/UDP
Kontrola nadmiernego ruchu pakietów:
ź Boradcasty
Multicasty
Uwierzytelnienie Web
Uwierzytelnienie MAC
Aktywne Rozwiązania Sieciowe
Cechy produktu:
Zarządzanie:
Zarządzanie przełącznikiem:
ź CLI poprzez port konsoli lub Telnet
ź Zarządzanie Web
ź SNMP v1, v2c, v3
Oprogramowanie i konfiguracja:
ź Pliki konfiguracyjne podwójnego
oprogramowania
ź Uaktualnianie konfiguracji oprogramowania
poprzez serwer TFTP/Xmodem
RMON (grupy 1, 2, 3 oraz 9)
SNTP (RFC2030), NTP
Mirroring portów
Dziennik zdarzeń/ Dziennik błędów/ Log systemowy
Monitoring systemu
UPnP
Baner
Cechy mechaniczne:
Wymiary (W x S x G): 44 x 440 x 230 mm (1RU)
Waga: 3,5 kg
Wymagania energetyczne:
Wejście AC: 100 ~ 240 V, 50~60 Hz, 2 A
Zużycie energii: maks. 54 W
Wskaźniki LED: zasilanie, status portu
Gwarancja:
Ograniczona wieczysta gwarancja (świadczona
max do 5 lat po zakończeniu produkcji danego
modelu)
Bezpieczeństwo:
UL/CUL(UL60950-1, CSA60950-1)
CB (IEC60950-1)
Zgodność elektromagnetyczna:
Oznaczenie CE
FCC, klasa A
VCCI, klasa A
Parametry dotyczące środowiska pracy:
Temperatura: IEC 68-2-14
ź 0°C do 50°C (typowa eksploatacja)
ź -40°C do 70°C (gdy urządzenie nie jest
używane)
MTBF
ź 25 000 godz. (min.), w temp. 40°C
ź 50 000 godz. (min.), w temp. 25°C
