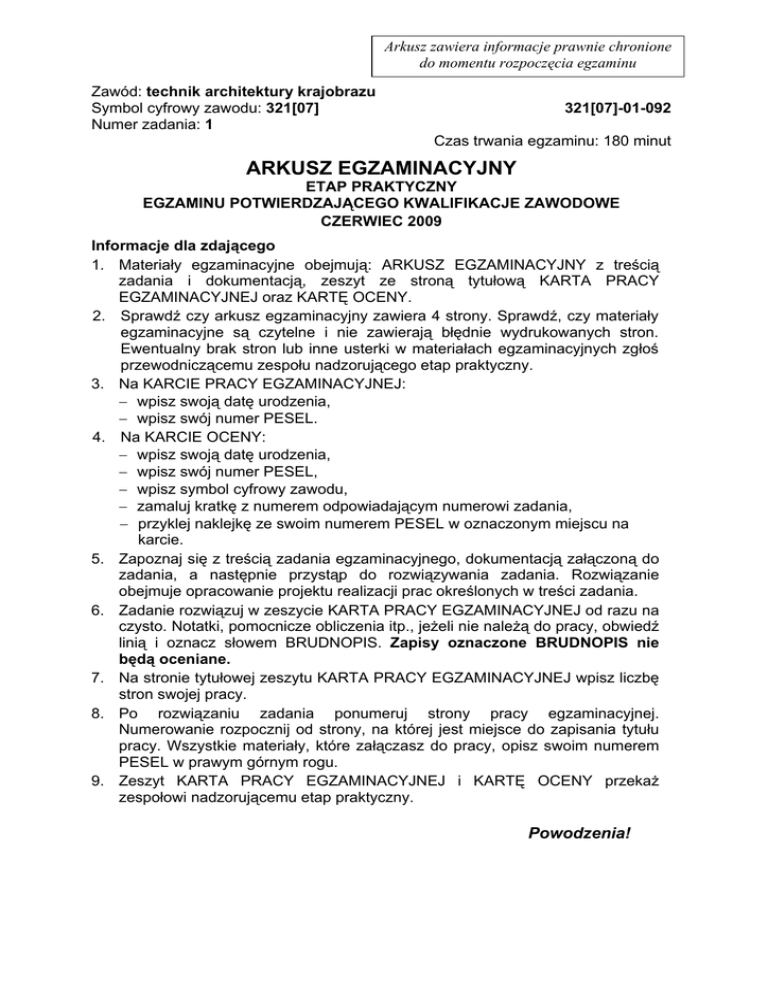

arkusz egzaminacyjny

Arkusz zawiera informacje prawnie chronione
do momentu rozpoczęcia egzaminu
Zawód: technik architektury krajobrazu
Symbol cyfrowy zawodu: 321[07]
Numer zadania: 1
321[07]-01-092
Czas trwania egzaminu: 180 minut
ARKUSZ EGZAMINACYJNY
ETAP PRAKTYCZNY
EGZAMINU POTWIERDZAJĄCEGO KWALIFIKACJE ZAWODOWE
CZERWIEC 2009
Informacje dla zdającego
1. Materiały egzaminacyjne obejmują: ARKUSZ EGZAMINACYJNY z treścią
zadania i dokumentacją, zeszyt ze stroną tytułową KARTA PRACY
EGZAMINACYJNEJ oraz KARTĘ OCENY.
2. Sprawdź czy arkusz egzaminacyjny zawiera 4 strony. Sprawdź, czy materiały
egzaminacyjne są czytelne i nie zawierają błędnie wydrukowanych stron.
Ewentualny brak stron lub inne usterki w materiałach egzaminacyjnych zgłoś
przewodniczącemu zespołu nadzorującego etap praktyczny.
3. Na KARCIE PRACY EGZAMINACYJNEJ:
− wpisz swoją datę urodzenia,
− wpisz swój numer PESEL.
4. Na KARCIE OCENY:
− wpisz swoją datę urodzenia,
− wpisz swój numer PESEL,
− wpisz symbol cyfrowy zawodu,
− zamaluj kratkę z numerem odpowiadającym numerowi zadania,
− przyklej naklejkę ze swoim numerem PESEL w oznaczonym miejscu na
karcie.
5. Zapoznaj się z treścią zadania egzaminacyjnego, dokumentacją załączoną do
zadania, a następnie przystąp do rozwiązywania zadania. Rozwiązanie
obejmuje opracowanie projektu realizacji prac określonych w treści zadania.
6. Zadanie rozwiązuj w zeszycie KARTA PRACY EGZAMINACYJNEJ od razu na
czysto. Notatki, pomocnicze obliczenia itp., jeżeli nie należą do pracy, obwiedź
linią i oznacz słowem BRUDNOPIS. Zapisy oznaczone BRUDNOPIS nie
będą oceniane.
7. Na stronie tytułowej zeszytu KARTA PRACY EGZAMINACYJNEJ wpisz liczbę
stron swojej pracy.
8. Po rozwiązaniu zadania ponumeruj strony pracy egzaminacyjnej.
Numerowanie rozpocznij od strony, na której jest miejsce do zapisania tytułu
pracy. Wszystkie materiały, które załączasz do pracy, opisz swoim numerem
PESEL w prawym górnym rogu.
9. Zeszyt KARTA PRACY EGZAMINACYJNEJ i KARTĘ OCENY przekaż
zespołowi nadzorującemu etap praktyczny.
Powodzenia!
Zadanie egzaminacyjne
Ogród przydomowy o miejscowych warunkach glebowych odpowiadających trzeciej
klasie bonitacyjnej i pH ok. 6,5 jest w trakcie urządzania.
Przewiduje się zabezpieczenie nasypu ziemnego sąsiadującego z projektowanym
tarasem, obsadzenie pojemnika ceramicznego ustawionego w bocznej części tarasu
i założenie trawnika.
Zabezpieczenie nasypu należy wykonać murkiem suchym z kamienia łamanego,
pojemnik obsadzić czterema gatunkami roślin sezonowych ozdobnych przez całe
lato, z których dwie powinny mieć zwieszające się pędy.
Trawnik należy wykonać darniowaniem pełnym po uprzednim poprawieniu
właściwości gleby.
Opracuj projekt realizacji prac związanych z urządzeniem ogrodu, uwzględniając
zabezpieczenie nasypu ziemnego, obsadzenie pojemnika oraz założenie trawnika.
Projekt realizacji prac powinien zawierać:
1. Tytuł pracy egzaminacyjnej odnoszący się do zakresu projektu,
2. Założenia wynikające z treści zadania,
3. Opis prac związanych z założeniem trawnika z uwzględnieniem niezbędnego sprzętu,
4. Wartość kosztorysową robocizny i materiałów wynikającą z założenia trawnika,
5. Propozycję gatunków roślin do obsadzenia pojemnika oraz zapotrzebowanie na rośliny,
6. Schemat obsadzenia pojemnika w postaci rzutu z góry i widoku wykonanych
techniką barwną,
7. Opis cech charakterystycznych konstrukcji murka oraz przekrój ukazujący jego budowę.
Do wykonania zadania wykorzystaj:
Projekt zagospodarowania terenu – Załącznik 1
Cennik robocizny i materiałów - Załącznik 2
Wyciąg z Katalogu Nakładów Rzeczowych KNR 2-21- Załącznik 3
oraz zamieszczone w KARCIE PRACY EGZAMINACYJNEJ:
Formularz do sporządzenia kosztorysu - Tabela 1
Formularz do sporządzenia zestawienia gatunków roślin - Tabela 2
Szablon do schematu obsadzenia pojemnika – Rys. 1
Szablon do rysunku obsadzenia pojemnika - Rys. 2
Szablon do wykonania przekroju murka - Rys. 3
Do opracowania projektu możesz wykorzystać kalkulator, przybory rysunkowe,
kredki.
Czas przeznaczony na wykonanie zadania wynosi 180 minut.
Strona 2 z 4
Załącznik 1
Projekt zagospodarowania terenu
Załącznik 2
Cennik robocizny i materiałów
L.p.
1.
2.
3.
4.
5.
Materiał/robocizna
Jednostka
Cena jednostkowa
[zł]
m²
12,00
m³
60,00
t
m³
r-g
800,00
1,20
11,00
Darń
Ziemia żyzna, kompostowa lub
urodzajna
Azofoska
Woda
Robocizna
Strona 3 z 4
Załącznik 3
Wyciąg z Katalogu Nakładów Rzeczowych KNR 2-21
Nakłady na 100 m² trawników
Tablica 0408
Jednostki miary,
oznaczenia
Wykonanie trawników darniowaniem pełnym
Wyszczególnienie
na skarpach o nachyleniu
na terenie płaskim
do 1:2
większym od 1:2
L.p. Symbole Rodzaje zawodów, materiałów cyfrowe literowe bez nawożenia z nawożeniem bez nawożenia z nawożeniem bez nawożenia z nawożeniem
eto
i maszyn
a
01
02
03
b
763
762
761
c
d
Ogrodnicy – grupaIII
149
Ogrodnicy – grupaII
149
Ogrodnicy – grupaI
149
Razem
149
20 3990000
(Darń)
050
21 3990400
(Ziemia urodzajna)
060
22 3990401 Ziemia żyzna lub kompostowa
060
e
r-g
r-g
r-g
r-g
m²
m³
m³
01
14,80
65,52
80,32
(110)
(0,80)
0,80
02
14,80
65,52
80,32
(110)
(0,80)
0,80
03
20,63
112,69
133,32
(110)
(0,80)
0,80
04
20,63
112,69
133,32
(110)
(0,80)
0,80
05
24,73
124,15
148,88
(110)
(0,80)
0,80
06
24,73
124,15
148,88
(110)
(0,80)
0,80
23 1420800
24 3930000
t
m³
1,00
0,005
1,00
1,00
0,005
1,00
1,00
0,005
1,00
Azofoska
Woda
034
060
Strona 4 z 4
