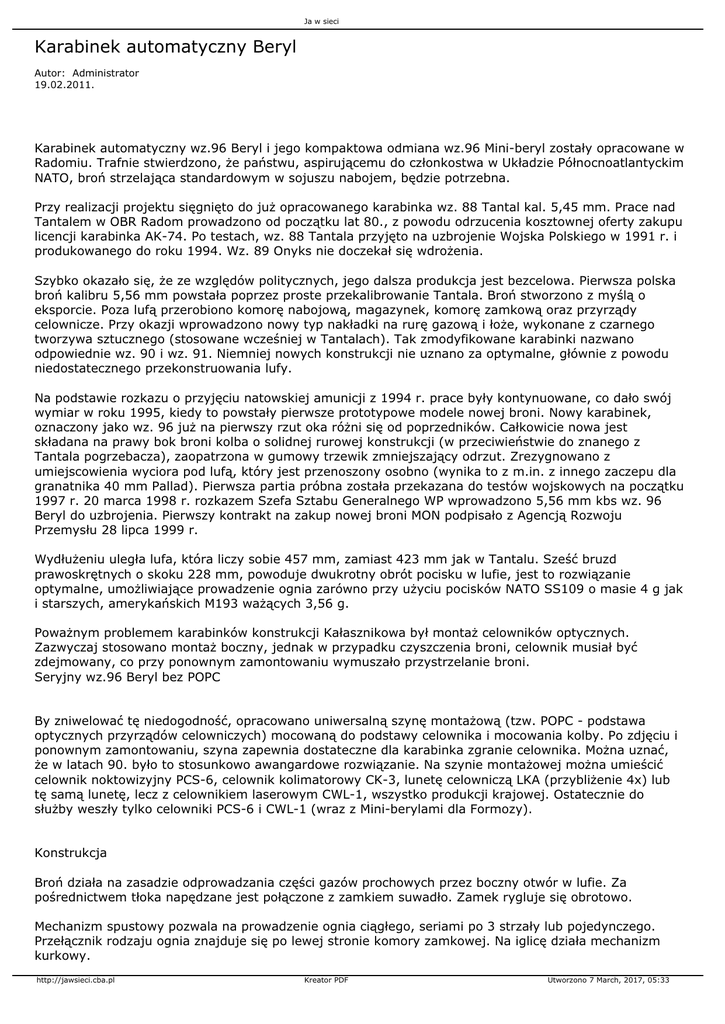

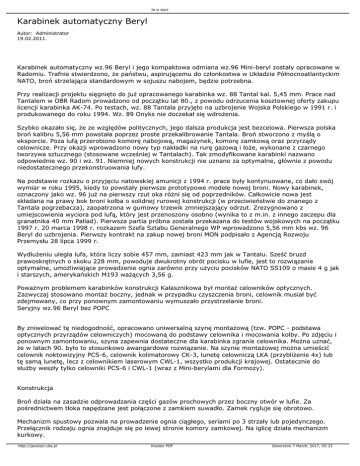

Karabinek automatyczny Beryl
Autor: Administrator
19.02.2011.
Karabinek automatyczny wz.96 Beryl i jego kompaktowa odmiana wz.96 Mini-beryl zostały opracowane w
Radomiu. Trafnie stwierdzono, że państwu, aspirującemu do członkostwa w Układzie Północnoatlantyckim
NATO, broń strzelająca standardowym w sojuszu nabojem, będzie potrzebna.
Przy realizacji projektu sięgnięto do już opracowanego karabinka wz. 88 Tantal kal. 5,45 mm. Prace nad
Tantalem w OBR Radom prowadzono od początku lat 80., z powodu odrzucenia kosztownej oferty zakupu
licencji karabinka AK-74. Po testach, wz. 88 Tantala przyjęto na uzbrojenie Wojska Polskiego w 1991 r. i
produkowanego do roku 1994. Wz. 89 Onyks nie doczekał się wdrożenia.
Szybko okazało się, że ze względów politycznych, jego dalsza produkcja jest bezcelowa. Pierwsza polska
broń kalibru 5,56 mm powstała poprzez proste przekalibrowanie Tantala. Broń stworzono z myślą o
eksporcie. Poza lufą przerobiono komorę nabojową, magazynek, komorę zamkową oraz przyrządy
celownicze. Przy okazji wprowadzono nowy typ nakładki na rurę gazową i łoże, wykonane z czarnego
tworzywa sztucznego (stosowane wcześniej w Tantalach). Tak zmodyfikowane karabinki nazwano
odpowiednie wz. 90 i wz. 91. Niemniej nowych konstrukcji nie uznano za optymalne, głównie z powodu
niedostatecznego przekonstruowania lufy.
Na podstawie rozkazu o przyjęciu natowskiej amunicji z 1994 r. prace były kontynuowane, co dało swój
wymiar w roku 1995, kiedy to powstały pierwsze prototypowe modele nowej broni. Nowy karabinek,
oznaczony jako wz. 96 już na pierwszy rzut oka różni się od poprzedników. Całkowicie nowa jest
składana na prawy bok broni kolba o solidnej rurowej konstrukcji (w przeciwieństwie do znanego z
Tantala pogrzebacza), zaopatrzona w gumowy trzewik zmniejszający odrzut. Zrezygnowano z
umiejscowienia wyciora pod lufą, który jest przenoszony osobno (wynika to z m.in. z innego zaczepu dla
granatnika 40 mm Pallad). Pierwsza partia próbna została przekazana do testów wojskowych na początku
1997 r. 20 marca 1998 r. rozkazem Szefa Sztabu Generalnego WP wprowadzono 5,56 mm kbs wz. 96
Beryl do uzbrojenia. Pierwszy kontrakt na zakup nowej broni MON podpisało z Agencją Rozwoju
Przemysłu 28 lipca 1999 r.
Wydłużeniu uległa lufa, która liczy sobie 457 mm, zamiast 423 mm jak w Tantalu. Sześć bruzd
prawoskrętnych o skoku 228 mm, powoduje dwukrotny obrót pocisku w lufie, jest to rozwiązanie
optymalne, umożliwiające prowadzenie ognia zarówno przy użyciu pocisków NATO SS109 o masie 4 g jak
i starszych, amerykańskich M193 ważących 3,56 g.
Poważnym problemem karabinków konstrukcji Kałasznikowa był montaż celowników optycznych.
Zazwyczaj stosowano montaż boczny, jednak w przypadku czyszczenia broni, celownik musiał być
zdejmowany, co przy ponownym zamontowaniu wymuszało przystrzelanie broni.
Seryjny wz.96 Beryl bez POPC
By zniwelować tę niedogodność, opracowano uniwersalną szynę montażową (tzw. POPC - podstawa
optycznych przyrządów celowniczych) mocowaną do podstawy celownika i mocowania kolby. Po zdjęciu i
ponownym zamontowaniu, szyna zapewnia dostateczne dla karabinka zgranie celownika. Można uznać,
że w latach 90. było to stosunkowo awangardowe rozwiązanie. Na szynie montażowej można umieścić
celownik noktowizyjny PCS-6, celownik kolimatorowy CK-3, lunetę celowniczą LKA (przybliżenie 4x) lub
tę samą lunetę, lecz z celownikiem laserowym CWL-1, wszystko produkcji krajowej. Ostatecznie do
służby weszły tylko celowniki PCS-6 i CWL-1 (wraz z Mini-berylami dla Formozy).
Konstrukcja
Broń działa na zasadzie odprowadzania części gazów prochowych przez boczny otwór w lufie. Za
pośrednictwem tłoka napędzane jest połączone z zamkiem suwadło. Zamek rygluje się obrotowo.
Mechanizm spustowy pozwala na prowadzenie ognia ciągłego, seriami po 3 strzały lub pojedynczego.
Przełącznik rodzaju ognia znajduje się po lewej stronie komory zamkowej. Na iglicę działa mechanizm
kurkowy.
http://jawsieci.cba.pl
Kreator PDF
Utworzono 7 March, 2017, 05:33
Ja w sieci
Skrzydełkowy bezpiecznik, znajduje się po prawej stronie komory zamkowej, podobnie jak w przypadku
AK, blokuje pracę suwadła i mechanizm spustowy.
Broń zaopatrzono w standardowe dla Awtomatów Kałasznikowa otwarte przyrządy celownicze z
celownikiem krzywkowym, wyskalowanym od 100 do 1000m, co 100 m. Standardowo celownik ustawia
się na odległość 300 m. Na podstawie analiz konfliktów, od I Wojny Światowej ustalono, że 90% starć
ogniowych odbywa się właśnie na dystansie do 300 m.
Prowadzenie ognia w nocy mają ułatwiać nasadki trytowe na muszkę i celownik, które stanowi pewne
źródło światła, ułatwiające zgranie przyrządów celowniczych oraz rozjaśniają kontury celu.
Beryl wz. 2004
Na końcu lufy znajduje się uniwersalne urządzenie wylotowe, przystosowane do miotania granatów
nasadkowych. Granaty są przystosowane do miotania za pomocą amunicji standardowej, wyróżnia się:
kumulacyjno-odłamkowy GNPO, zapalający NGZ-93, dymny NGD-93 i oświetlający NGOS-99. Ze względu
na ograniczony zasięg skuteczny (Beryl do 280 m, Mini-beryl 350 m) i celność, granaty nasadkowe
jedynie uzupełniają podwieszany granatnik 40 mm wz. 74 Pallad. Słabość samego Pallada polega na tym,
że jest do niego produkowana wyłącznie amunicja odłamkowa.
Granatnik podwieszany GPBO-40 nowego typu, strzelający popularną na świecie amunicją NATO 40 x 46
mm, opracowany przed paroma laty przez polski przemysł ma być wprowadzony wraz z szeroką paletą
amunicji.
Deklarowana przez producenta, minimalna żywotność Beryla wynosi 10 tys. strzałów, zaś magazynka 5
tys. Komora zamkowa wraz z pokrywą zamkową wykonywane są metodą tłoczenia blach.
Odmiany
Mini Beryl - Nowością w arsenale Wojska Polskiego stał się subkarbinek Mini-beryl, który uzupełnił
pistolety maszynowe. Broń od odmiany standardowej różni się lufą skróconą do 235 mm, co wymusiło
zmianę średnicy otworu bocznego i tłoka. Broń ma duże znaczenie w oddziałach piechoty, gdzie do tej
pory, celowniczowie granatników RPG-7 byli uzbrojeni w pistolety maszynowe PM-84P Glauberyt,
strzelające nabojem pistoletowym 9 x 19 mm Parabellum.
Mini-beryl na MSPO 2008
Beryl Commando - Pod wpływem sugestii komandosów z 1 Pułku Specjalnego z Lublińca, FB Łucznik
opracowała odmianę Beryla z lufą o długości 406 mm, co polepsza poręczność broni w ciasnych
przestrzeniach, ale zachowuje charakterystyki balistyczne pocisku na dystansach typowych dla terenu
zurbanizowanego. Całość uzupełniono trzema szynami Piccantiny na łożu, oraz nową kolbą o regulowanej
długości (jednak bez możliwości złożenia jej na bok). Ostatecznie broń nie została zakupiona przez
jednostki specjalne, które najprawdopodobniej wiążą swoją przyszłość z konstrukcjami zagranicznymi.
Beryl IPSC - Na potrzeby odbiorców cywilnych fabryka broni przygotowała wersję sportową, nadającą się
do prowadzenia strzelania dynamicznego, tzw. IPSC. W zgodzie z przepisami zawartymi w ustawie o
broni i amunicji, Beryl-IPSC pozbawiony jest funkcji prowadzenia ognia ciągłego i seriami. Ponadto
wyróżnia się przedłużoną kolbą, oraz dodatkową listwą na podstawie celownika, wydłużającą linię
celowania. Obecnie listwa przeistoczyła się w stałą szynę montażową.
Modernizacje
Podczas XII edycji MSPO w Kielcach, odbywającej się w 2004 r., Fabryka Broni zaprezentowała
kompleksowo zmodernizowanego Beryla, przy którym uwzględniono doświadczenia oraz uwagi polskich
żołnierzy działających w Iraku. Beryl wz. 04 wyróżniał się składaną kolbą o regulowanej długości
(produkcji krajowej), szynami montażowymi POPC II (krótka-wysoka) i POPC III (długa) w popularnym
na świecie standardzie Weavera. Ponadto zastosowano dłuższy zaczep magazynka w kształcie litery L,
składaną muszkę oraz nowy, szczelinowy tłumik płomienia. Pikanterii dodawał magazynek wykonany z
przeźroczystego tworzywa. Na każdej kolejnej edycji MSPO, FB Radom prezentowała kolejne wodotryski,
aż w końcu, w 2008 r., pokazano, zdaje się rozwiązanie ostateczne.
Beryl MSPO 2008
http://jawsieci.cba.pl
Kreator PDF
Utworzono 7 March, 2017, 05:33
Ja w sieci
Zrezygnowano na szczęście ze składanej muszki, oraz nowego, szczelinowego tłumika płomienia (który
można było zamienić na tłumik dźwięku). Wprowadzono za to nowe, w pełni aluminiowe łoże firmy UTG,
posiadające trzy szyny montażowe, rozmieszczone co 90 st., półprzeźroczysty magazynek, przedłużony
zaczep magazynka w kształcie odwróconej litery T, nowy uchwyt pistoletowy UTG, oraz polską kolbę o
regulowanej długości, ale w przeciwieństwie do poprzedniej jej wersji, pozbawioną możliwością składania.
W międzyczasie pojawiła się szyna POPC IV z montażem typu Picantinny (podobnie jak szyna Weavera
spełnia standard MIL-STD-1913) z podwyższonymi ścianki, które mimo celownika umieszczonego na
szynie, pozwalają, na korzystanie z mechanicznych przyrządów celowniczych. Na skrzydełku bezpiecznika
pojawiła się dodatkowa blaszka, która umożliwia jego obsługę za pomocą palca wskazującego, bez
odrywania dłoni od uchwytu pistoletowego.
Zaprezentowano również warianty karabinków Beryl i Mini-beryl skonfigurowanych dla odbiorców
eksportowych. Zrezygnowano tu z lewostronnego przełącznika rodzaju ognia, na rzecz przywrócenia tej
funkcji bezpiecznikowi, przy jednoczesnej rezygnacji z możliwości prowadzenia ognią 3-strzałowymi
seriami, co oznacza wprost powrót do rozwiązania znanego z AK. Ma to ewentualnemu odbiorcy
stosującemu broń systemu kałasznikowa, ułatwić proces szkolenia oraz zredukować koszty broni.
Zrezygnowano również z innych wymyślnych rozwiązań m.in. nakładek trytowych czy szyn montażowych
na łożu , za wyjątkiem zagranicznej kolby o regulowanej długości, oczywiście, nieskładanej. Ponadto, na
podstawie celownika, oraz gnieździe kolby pozostawiono zaczepy dla POPC.
Beryl z POPC IV
Analogiczną modyfikację przeszedł również eksportowy Mini-beryl, temu jednak pozostawiono stałą,
krótką szynę montażową systemu Weavera na podstawie celownika, wyposażoną dodatkowo w
standardowy, przerzutowy celownik mechaniczny.
Dane taktyczno-techniczne: (Beryl / Mini-beryl / Beryl Commando )
- Nabój: 5,56 x 45 mm SS109
- Prędkość wylotowa V0: 920 m/s / 770 m/s / 880 m/s
- Energia wylotowa: 1690 J / 1190 J / 1550 J
- Rodzaj ognia: pojedynczy, 3-strz. seria, ciągły
- Szybkostrzelność teoretyczna: 700 strz./ min
- Szybkostrzelność praktyczna: 100 (ogień ciągły), 40 (ogień pojedynczy)
- Zasięg taktyczny: 600 m / 400 m / 500 m
- Nastawy celownika: 100-1000 m
- Pojemność magazynka: 30 lub 20 nb.
- Liczba bruzd lufy: 6
- Skok gwintu: 228 mm
- Długość z kolbą rozłożoną: 943 mm / 730 mm / 895 mm
- Długość z kolbą złożoną: 742 mm / 525 mm / 690 mm
- Długość lufy*: 457 mm / 235 mm / 406 mm
- Długość linii celowania: 372 mm/-/- Masa broni bez magazynka: 3350 g / 3000 g /3350 g
- Masa broni załadowanej (30 nb): 3904 g / 3554 g / 3800 g
http://jawsieci.cba.pl
Kreator PDF
Utworzono 7 March, 2017, 05:33
Ja w sieci
- Masa pustego magazynka: 185 g
- Masa załadowanego magazynka: 554 g
*- wraz z urządzeniem wylotowym.
