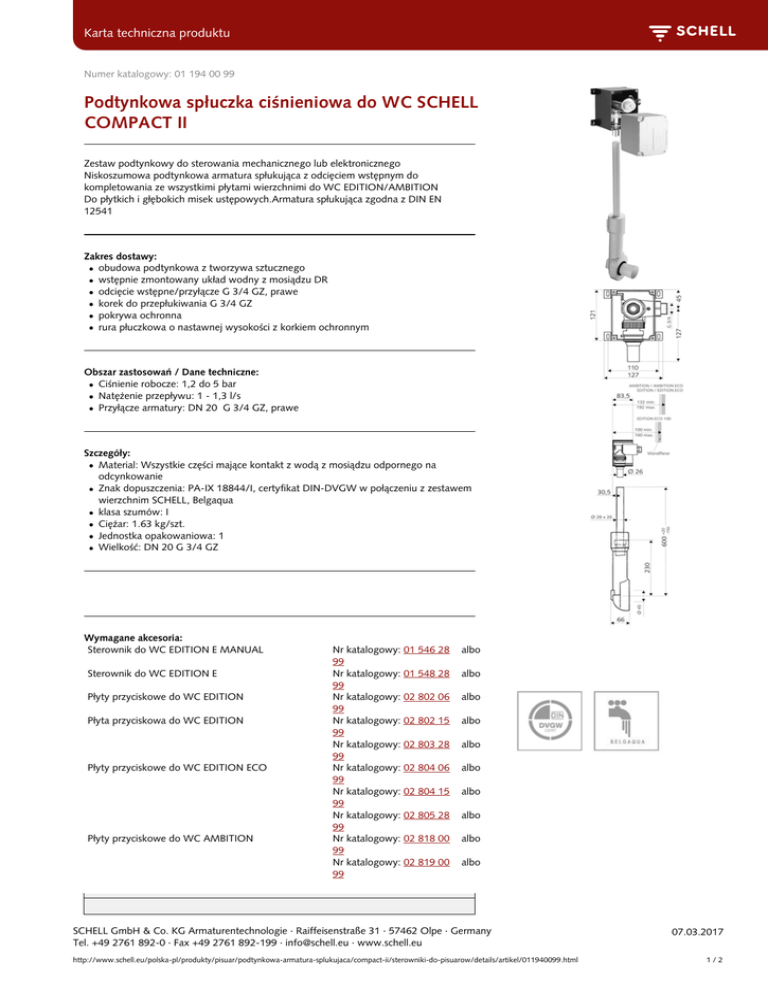

Podtynkowa spłuczka ciśnieniowa do WC SCHELL COMPACT II

Karta techniczna produktu
Numer katalogowy: 01 194 00 99
Podtynkowa spłuczka ciśnieniowa do WC SCHELL
COMPACT II
Zestaw podtynkowy do sterowania mechanicznego lub elektronicznego
Niskoszumowa podtynkowa armatura spłukująca z odcięciem wstępnym do
kompletowania ze wszystkimi płytami wierzchnimi do WC EDITION/AMBITION
Do płytkich i głębokich misek ustępowych.Armatura spłukująca zgodna z DIN EN
12541
Zakres dostawy:
obudowa podtynkowa z tworzywa sztucznego
wstępnie zmontowany układ wodny z mosiądzu DR
odcięcie wstępne/przyłącze G 3/4 GZ, prawe
korek do przepłukiwania G 3/4 GZ
pokrywa ochronna
rura płuczkowa o nastawnej wysokości z korkiem ochronnym
Obszar zastosowań / Dane techniczne:
Ciśnienie robocze: 1,2 do 5 bar
Natężenie przepływu: 1 - 1,3 l/s
Przyłącze armatury: DN 20 G 3/4 GZ, prawe
Szczegóły:
Material: Wszystkie części mające kontakt z wodą z mosiądzu odpornego na
odcynkowanie
Znak dopuszczenia: PA-IX 18844/I, certyfikat DIN-DVGW w połączeniu z zestawem
wierzchnim SCHELL, Belgaqua
klasa szumów: I
Ciężar: 1.63 kg/szt.
Jednostka opakowaniowa: 1
Wielkość: DN 20 G 3/4 GZ
Wymagane akcesoria:
Sterownik do WC EDITION E MANUAL
Sterownik do WC EDITION E
Płyty przyciskowe do WC EDITION
Płyta przyciskowa do WC EDITION
Płyty przyciskowe do WC EDITION ECO
Płyty przyciskowe do WC AMBITION
Nr katalogowy: 01 546 28
99
Nr katalogowy: 01 548 28
99
Nr katalogowy: 02 802 06
99
Nr katalogowy: 02 802 15
99
Nr katalogowy: 02 803 28
99
Nr katalogowy: 02 804 06
99
Nr katalogowy: 02 804 15
99
Nr katalogowy: 02 805 28
99
Nr katalogowy: 02 818 00
99
Nr katalogowy: 02 819 00
99
albo
albo
albo
albo
albo
albo
albo
albo
albo
albo
SCHELL GmbH & Co. KG Armaturentechnologie · Raiffeisenstraße 31 · 57462 Olpe · Germany
Tel. +49 2761 892-0 · Fax +49 2761 892-199 · [email protected] · www.schell.eu
http://www.schell.eu/polska-pl/produkty/pisuar/podtynkowa-armatura-splukujaca/compact-ii/sterowniki-do-pisuarow/details/artikel/011940099.html
07.03.2017
1/2
Karta techniczna produktu
Wykonanie połączenia armatury spłukującej WC EDITION E z modułem sterującym
do WC po stronie instalatora!
Należy stosować wyłącznie oryginalne zasilacze sieciowe i kable przyłączeniowe
SCHELL.
W przypadku zabudowy podsufitowej rurę spłukującą o nastawnej wysokości
zastąpić rurą spłukującą zgodną z lokalnymi wymogami (np. rurą miedzianą 28 x 1
mm).
