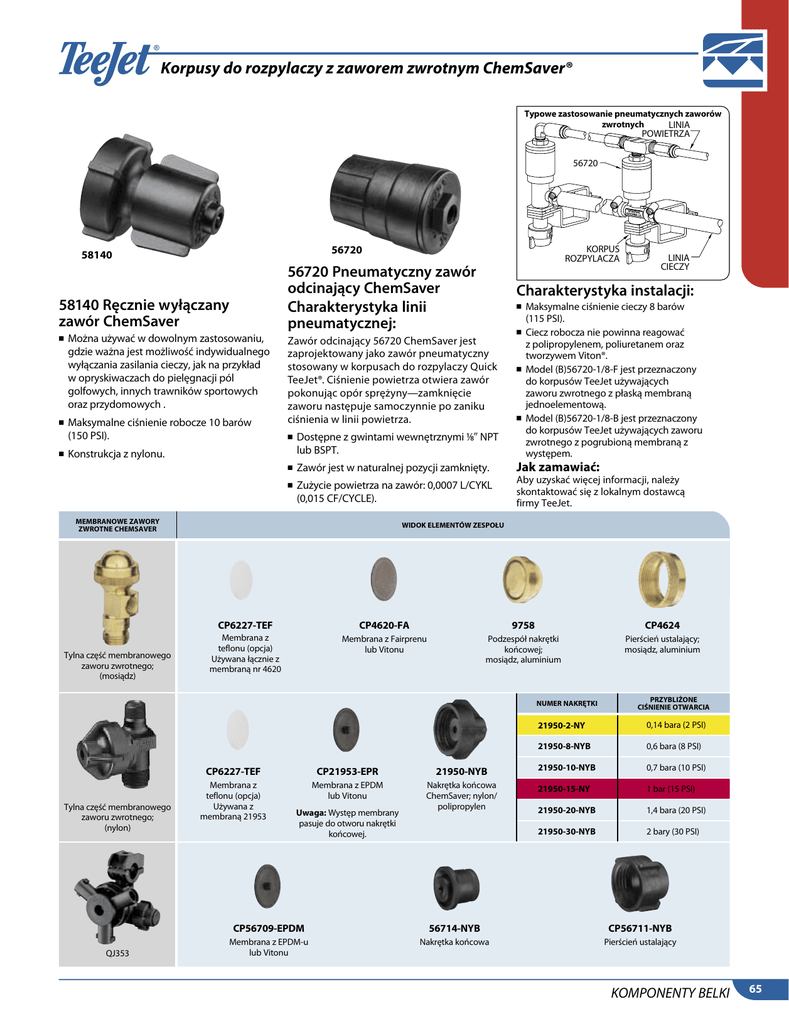

TeeJet Korpusy do rozpylaczy z zaworem zwrotnym ChemSaver

Korpusy do rozpylaczy z zaworem zwrotnym ChemSaver®
Typowe zastosowanie pneumatycznych zaworów
zwrotnych
LINIA
POWIETRZA
56720
56720
58140
58140 Ręcznie wyłączany
zawór ChemSaver
Można używać w dowolnym zastosowaniu,
gdzie ważna jest możliwość indywidualnego
wyłączania zasilania cieczy, jak na przykład
w opryskiwaczach do pielęgnacji pól
golfowych, innych trawników sportowych
oraz przydomowych .
n
Maksymalne ciśnienie robocze 10 barów
(150 PSI).
n
Konstrukcja z nylonu.
n
KORPUS
ROZPYLACZA
56720 Pneumatyczny zawór
odcinający ChemSaver
Charakterystyka linii
pneumatycznej:
Charakterystyka instalacji:
Maksymalne ciśnienie cieczy 8 barów
n
(115 PSI).
Zawór odcinający 56720 ChemSaver jest
zaprojektowany jako zawór pneumatyczny
stosowany w korpusach do rozpylaczy Quick
TeeJet®. Ciśnienie powietrza otwiera zawór
pokonując opór sprężyny—zamknięcie
zaworu następuje samoczynnie po zaniku
ciśnienia w linii powietrza.
Dostępne z gwintami wewnętrznymi 1/89 NPT
lub BSPT.
n
Zawór jest w naturalnej pozycji zamknięty.
n
Zużycie powietrza na zawór: 0,0007 L/CYKL
(0,015 CF/CYCLE).
n
MEMBRANOWE ZAWORY
ZWROTNE CHEMSAVER
Tylna część membranowego
zaworu zwrotnego;
(mosiądz)
Ciecz robocza nie powinna reagować
n
z polipropylenem, poliuretanem oraz
tworzywem Viton®.
n Model (B)56720-1/8-F jest przeznaczony
do korpusów TeeJet używających
zaworu zwrotnego z płaską membraną
jednoelementową.
n Model (B)56720-1/8-B jest przeznaczony
do korpusów TeeJet używających zaworu
zwrotnego z pogrubioną membraną z
występem.
Jak zamawiać:
Aby uzyskać więcej informacji, należy
skontaktować się z lokalnym dostawcą
firmy TeeJet.
WIDOK ELEMENTÓW ZESPOŁU
CP6227-TEF
CP4620-FA
9758
CP4624
Membrana z
teflonu (opcja)
Używana łącznie z
membraną nr 4620
Membrana z Fairprenu
lub Vitonu
Podzespół nakrętki
końcowej;
mosiądz, aluminium
Pierścień ustalający;
mosiądz, aluminium
NUMER NAKRĘTKI
Tylna część membranowego
zaworu zwrotnego;
(nylon)
QJ353
LINIA
CIECZY
PRZYBLIŻONE
CIŚNIENIE OTWARCIA
21950-2-NY
0,14 bara (2 PSI)
21950-8-NYB
0,6 bara (8 PSI)
CP6227-TEF
CP21953-EPR
21950-NYB
21950-10-NYB
0,7 bara (10 PSI)
Membrana z
teflonu (opcja)
Używana z
membraną 21953
Membrana z EPDM
lub Vitonu
Nakrętka końcowa
ChemSaver; nylon/
polipropylen
21950-15-NY
1 bar (15 PSI)
21950-20-NYB
1,4 bara (20 PSI)
21950-30-NYB
2 bary (30 PSI)
Uwaga: Występ membrany
pasuje do otworu nakrętki
końcowej.
CP56709-EPDM
56714-NYB
CP56711-NYB
Membrana z EPDM-u
lub Vitonu
Nakrętka końcowa
Pierścień ustalający
KOMPONENTY BELKI
