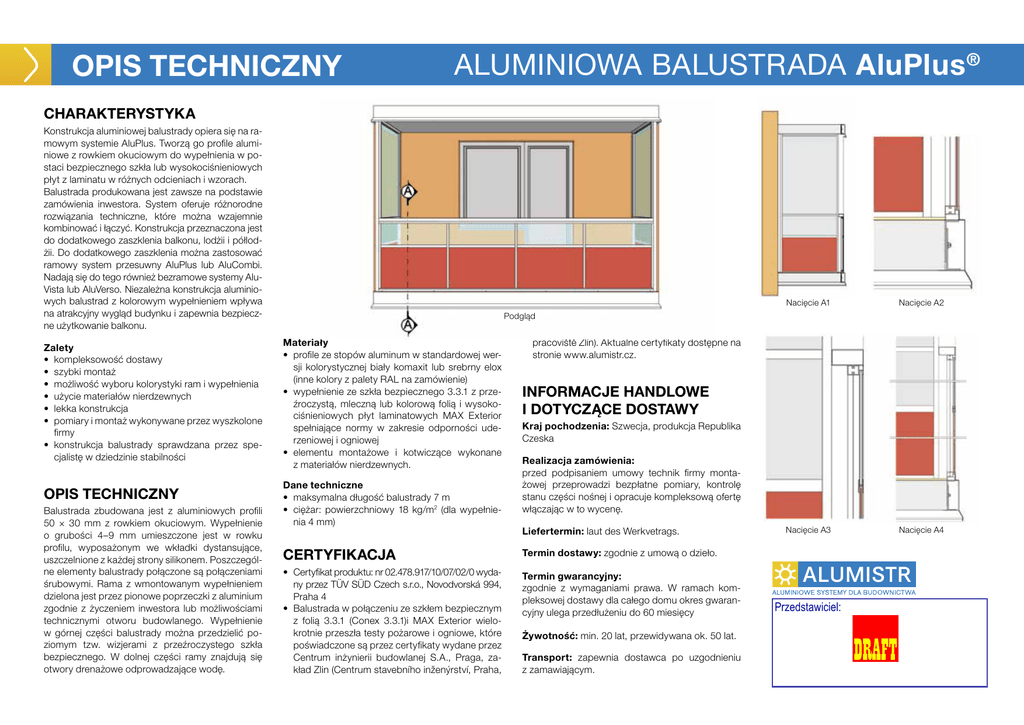

OPIS TECHNICZNY ALUMINIOWA BALUSTRADA AluPlus®

OPIS TECHNICZNY
ALUMINIOWA BALUSTRADA AluPlus®
CHARAKTERYSTYKA
Konstrukcja aluminiowej balustrady opiera się na ramowym systemie AluPlus. Tworzą go profile aluminiowe z rowkiem okuciowym do wypełnienia w postaci bezpiecznego szkła lub wysokociśnieniowych
płyt z laminatu w różnych odcieniach i wzorach.
Balustrada produkowana jest zawsze na podstawie
zamówienia inwestora. System oferuje różnorodne
rozwiązania techniczne, które można wzajemnie
kombinować i łączyć. Konstrukcja przeznaczona jest
do dodatkowego zaszklenia balkonu, lodżii i półlodżii. Do dodatkowego zaszklenia można zastosować
ramowy system przesuwny AluPlus lub AluCombi.
Nadają się do tego również bezramowe systemy AluVista lub AluVerso. Niezależna konstrukcja aluminiowych balustrad z kolorowym wypełnieniem wpływa
na atrakcyjny wygląd budynku i zapewnia bezpieczne użytkowanie balkonu.
Zalety
•kompleksowość dostawy
•szybki montaż
•możliwość wyboru kolorystyki ram i wypełnienia
•użycie materiałów nierdzewnych
•lekka konstrukcja
•pomiary i montaż wykonywane przez wyszkolone
firmy
•
konstrukcja balustrady sprawdzana przez specjalistę w dziedzinie stabilności
OPIS TECHNICZNY
Balustrada zbudowana jest z aluminiowych profili
50 × 30 mm z rowkiem okuciowym. Wypełnienie
o grubości 4–9 mm umieszczone jest w rowku
profilu, wyposażonym we wkładki dystansujące,
uszczelnione z każdej strony silikonem. Poszczególne elementy balustrady połączone są połączeniami
śrubowymi. Rama z wmontowanym wypełnieniem
dzielona jest przez pionowe poprzeczki z aluminium
zgodnie z życzeniem inwestora lub możliwościami
technicznymi otworu budowlanego. Wypełnienie
w górnej części balustrady można przedzielić poziomym tzw. wizjerami z przeźroczystego szkła
bezpiecznego. W dolnej części ramy znajdują się
otwory drenażowe odprowadzające wodę.
Nacięcie A1
Nacięcie A2
Nacięcie A3
Nacięcie A4
Podgląd
Materiały
•profile ze stopów aluminum w standardowej wersji kolorystycznej biały komaxit lub srebrny elox
(inne kolory z palety RAL na zamówienie)
•wypełnienie ze szkła bezpiecznego 3.3.1 z przeźroczystą, mleczną lub kolorową folią i wysokociśnieniowych płyt laminatowych MAX Exterior
spełniające normy w zakresie odporności uderzeniowej i ogniowej
•
elementu montażowe i kotwiczące wykonane
z materiałów nierdzewnych.
Dane techniczne
•maksymalna długość balustrady 7 m
•ciężar: powierzchniowy 18 kg/m2 (dla wypełnienia 4 mm)
pracoviště Zlín). Aktualne certyfikaty dostępne na
stronie www.alumistr.cz.
INFORMACJE HANDLOWE
I DOTYCZĄCE DOSTAWY
Kraj pochodzenia: Szwecja, produkcja Republika
Czeska
Realizacja zamówienia:
przed podpisaniem umowy technik firmy montażowej przeprowadzi bezpłatne pomiary, kontrolę
stanu części nośnej i opracuje kompleksową ofertę
włączając w to wycenę.
Liefertermin: laut des Werkvetrags.
CERTYFIKACJA
Termin dostawy: zgodnie z umową o dzieło.
•Certyfikat produktu: nr 02.478.917/10/07/02/0 wydany przez TÜV SÜD Czech s.r.o., Novodvorská 994,
Praha 4
•Balustrada w połączeniu ze szkłem bezpiecznym
z folią 3.3.1 (Conex 3.3.1)i MAX Exterior wielokrotnie przeszła testy pożarowe i ogniowe, które
poświadczone są przez certyfikaty wydane przez
Centrum inżynierii budowlanej S.A., Praga, zakład Zlin (Centrum stavebního inženýrství, Praha,
Termin gwarancyjny:
zgodnie z wymaganiami prawa. W ramach kompleksowej dostawy dla całego domu okres gwarancyjny ulega przedłużeniu do 60 miesięcy
Żywotność: min. 20 lat, przewidywana ok. 50 lat.
Transport: zapewnia dostawca po uzgodnieniu
z zamawiającym.
Przedstawiciel:
ALUMISTR
SE
U Výzkumu 603, CZ 664 62 Hrušovany u Brna
tel.:+420 547 237 231
fax:+420 547 237 230
e-mail: [email protected]
www.alumistr.cz
