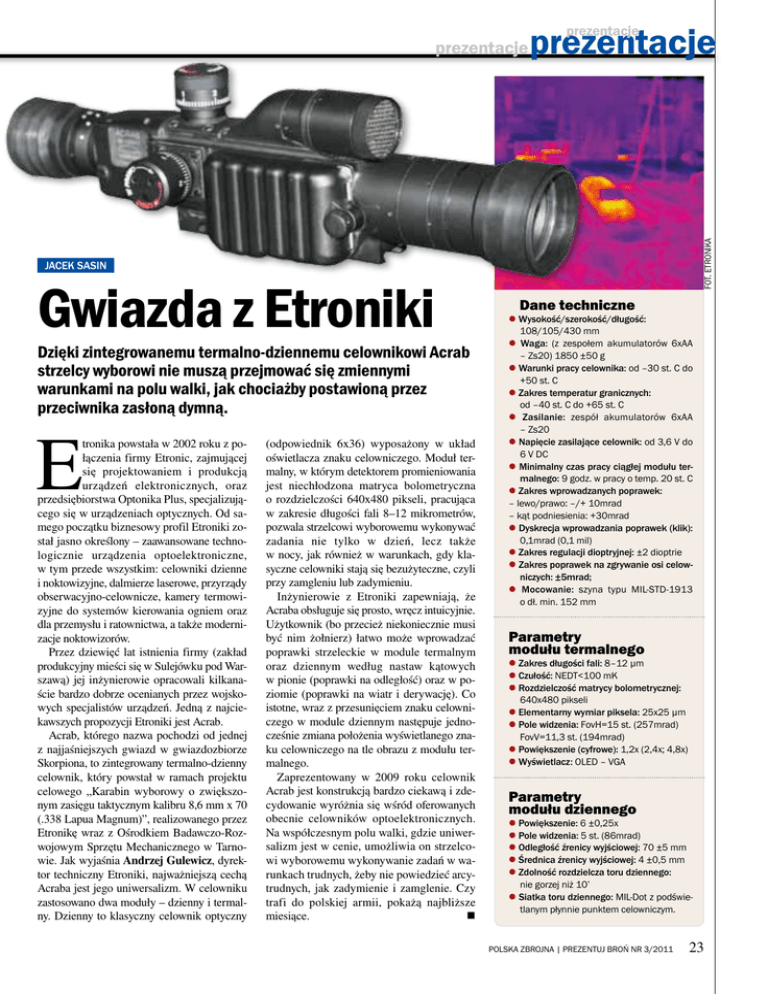

Gwiazda z Etroniki

prezentacje
prezentacje
FOT. Etronika
prezentacje
jacek sasin
Gwiazda z Etroniki
Dzięki zintegrowanemu termalno-dziennemu celownikowi Acrab
strzelcy wyborowi nie muszą przejmować się zmiennymi
warunkami na polu walki, jak chociażby postawioną przez
przeciwnika zasłoną dymną.
E
tronika powstała w 2002 roku z połączenia firmy Etronic, zajmującej
się projektowaniem i produkcją
urządzeń elektronicznych, oraz
przedsiębiorstwa Optonika Plus, specjalizującego się w urządzeniach optycznych. Od samego początku biznesowy profil Etroniki został jasno określony – zaawansowane technologicznie urządzenia optoelektroniczne,
w tym przede wszystkim: celowniki dzienne
i noktowizyjne, dalmierze laserowe, przyrządy
obserwacyjno-celownicze, kamery termowizyjne do systemów kierowania ogniem oraz
dla przemysłu i ratownictwa, a także modernizacje noktowizorów.
Przez dziewięć lat istnienia firmy (zakład
produkcyjny mieści się w Sulejówku pod Warszawą) jej inżynierowie opracowali kilkanaście bardzo dobrze ocenianych przez wojskowych specjalistów urządzeń. Jedną z najciekawszych propozycji Etroniki jest Acrab.
Acrab, którego nazwa pochodzi od jednej
z najjaśniejszych gwiazd w gwiazdozbiorze
Skorpiona, to zintegrowany termalno-dzienny
celownik, który powstał w ramach projektu
celowego „Karabin wyborowy o zwiększonym zasięgu taktycznym kalibru 8,6 mm x 70
(.338 Lapua Magnum)”, realizowanego przez
Etronikę wraz z Ośrodkiem Badawczo-Rozwojowym Sprzętu Mechanicznego w Tarnowie. Jak wyjaśnia Andrzej Gulewicz, dyrektor techniczny Etroniki, najważniejszą cechą
Acraba jest jego uniwersalizm. W celowniku
zastosowano dwa moduły – dzienny i termalny. Dzienny to klasyczny celownik optyczny
(odpowiednik 6x36) wyposażony w układ
oświetlacza znaku celowniczego. Moduł termalny, w którym detektorem promieniowania
jest niechłodzona matryca bolometryczna
o rozdzielczości 640x480 pikseli, pracująca
w zakresie długości fali 8–12 mikrometrów,
pozwala strzelcowi wyborowemu wykonywać
zadania nie tylko w dzień, lecz także
w nocy, jak również w warunkach, gdy klasyczne celowniki stają się bezużyteczne, czyli
przy zamgleniu lub zadymieniu.
Inżynierowie z Etroniki zapewniają, że
Acraba obsługuje się prosto, wręcz intuicyjnie.
Użytkownik (bo przecież niekoniecznie musi
być nim żołnierz) łatwo może wprowadzać
poprawki strzeleckie w module termalnym
oraz dziennym według nastaw kątowych
w pionie (poprawki na odległość) oraz w poziomie (poprawki na wiatr i derywację). Co
istotne, wraz z przesunięciem znaku celowniczego w module dziennym następuje jednocześnie zmiana położenia wyświetlanego znaku celowniczego na tle obrazu z modułu termalnego.
Zaprezentowany w 2009 roku celownik
Acrab jest konstrukcją bardzo ciekawą i zdecydowanie wyróżnia się wśród oferowanych
obecnie celowników optoelektronicznych.
Na współczesnym polu walki, gdzie uniwersalizm jest w cenie, umożliwia on strzelcowi wyborowemu wykonywanie zadań w warunkach trudnych, żeby nie powiedzieć arcytrudnych, jak zadymienie i zamglenie. Czy
trafi do polskiej armii, pokażą najbliższe
miesiące. n
Dane techniczne
l Wysokość/szerokość/długość:
108/105/430 mm
l Waga: (z zespołem akumulatorów 6xAA
– Zs20) 1850 ±50 g
l Warunki pracy celownika: od –30 st. C do
+50 st. C
l Zakres temperatur granicznych:
od –40 st. C do +65 st. C
l Zasilanie: zespół akumulatorów 6xAA
– Zs20
l Napięcie zasilające celownik: od 3,6 V do
6 V DC
l Minimalny czas pracy ciągłej modułu termalnego: 9 godz. w pracy o temp. 20 st. C
l Zakres wprowadzanych poprawek:
– lewo/prawo: –/+ 10mrad
– kąt podniesienia: +30mrad
l Dyskrecja wprowadzania poprawek (klik):
0,1mrad (0,1 mil)
l Zakres regulacji dioptryjnej: ±2 dioptrie
l Zakres poprawek na zgrywanie osi celowniczych: ±5mrad;
l Mocowanie: szyna typu MIL-STD-1913
o dł. min. 152 mm
Parametry
modułu termalnego
l Zakres długości fali: 8–12 µm
l Czułość: NEDT<100 mK
l Rozdzielczość matrycy bolometrycznej:
640x480 pikseli
l Elementarny wymiar piksela: 25x25 µm
l Pole widzenia: FovH=15 st. (257mrad)
FovV=11,3 st. (194mrad)
l Powiększenie (cyfrowe): 1,2x (2,4x; 4,8x)
l Wyświetlacz: OLED – VGA
Parametry
modułu dziennego
l Powiększenie: 6 ±0,25x
l Pole widzenia: 5 st. (86mrad)
l Odległość źrenicy wyjściowej: 70 ±5 mm
l Średnica źrenicy wyjściowej: 4 ±0,5 mm
l Zdolność rozdzielcza toru dziennego:
nie gorzej niż 10’
l Siatka toru dziennego: MIL-Dot z podświetlanym płynnie punktem celowniczym.
