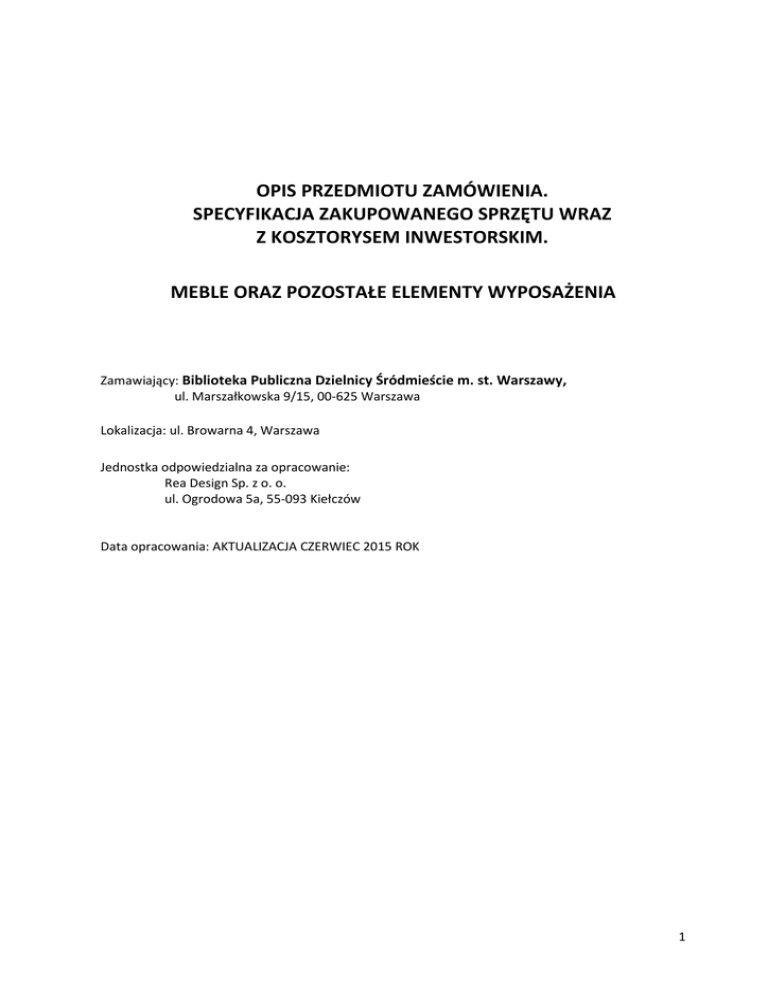

OPIS PRZEDMIOTU ZAMÓWIENIA.
SPECYFIKACJA ZAKUPOWANEGO SPRZĘTU WRAZ
Z KOSZTORYSEM INWESTORSKIM.
MEBLE ORAZ POZOSTAŁE ELEMENTY WYPOSAŻENIA
Zamawiający: Biblioteka Publiczna Dzielnicy Śródmieście m. st. Warszawy,
ul. Marszałkowska 9/15, 00-625 Warszawa
Lokalizacja: ul. Browarna 4, Warszawa
Jednostka odpowiedzialna za opracowanie:
Rea Design Sp. z o. o.
ul. Ogrodowa 5a, 55-093 Kiełczów
Data opracowania: AKTUALIZACJA CZERWIEC 2015 ROK
1
SPIS TREŚCI:
I.
PODSTAWA OPRACOWANIA ........................................................................................................................ 3
II.
ZAKRES OPRACOWANIA ............................................................................................................................... 3
III.
SPECYFIKACJA OGÓLNA ZAMAWIANEGO WYPOSAŻENIA:.......................................................................... 3
IV.
NAZWY KODÓW CPV .................................................................................................................................... 4
V.
WYMAGANIA OGÓLNE ................................................................................................................................. 4
VI.
WYTYCZNE DLA WYKONAWCY DOTYCZĄCE JAKOŚCI I TECHNOLOGII WYKONANIA MEBLI ............... 5
VII.
SZCZEGÓŁOWA SPECYFIKACJA ZAKUPYWANEGO WYPOSAŻENIA MEBLOWEGO I POZOSTAŁEGO
RUCHOMEGO.......................................................................................................................................................... 6
2
Opis Przedmiotu Zamówienia. Specyfikacja zakupywanego sprzętu wraz z kosztorysem inwestorskim.
„Projekt aranżacji lokalu na cele biblioteczne znajdującego się w Warszawie przy ul. Browarnej 4”.
I.
PODSTAWA OPRACOWANIA
Podstawą niniejszego opracowania są:
1. Umowa z dnia 06 grudnia 2013
2. Materiały i uwagi przekazane od Zamawiającego i przyszłego Użytkownika.
3. Wizja lokalna.
II.
ZAKRES OPRACOWANIA
Zakres niniejszego opracowania, zgodnie z zawartą umową obejmuje przygotowanie dokumentacji
niezbędnej do przeprowadzenia postępowania o udzielenia zamówienia publicznego w trybie
przetargu nieograniczonego dotyczącego dostawy wyposażenia do nowej filii Biblioteki Publicznej w
Dzielnicy Śródmieście m. st. Warszawy.
Wykonanie opracowania projektowego obejmuje:
1. Opracowanie opisu przedmiotu zamówienia.
2. Kosztorysy inwestorskie na opracowane rozwiązania – tj. szacunkowa wartość inwestycji
niezbędna do określenia wartości przedmiotu zamówienia publicznego.
III. SPECYFIKACJA OGÓLNA ZAMAWIANEGO WYPOSAŻENIA:
LP
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
Nr
rysunku Nazwa elementu
1
Lada obsługi
Lada obsługi - obudowa wraz z
1
podswietleniem
2
Szafy pomocnicze dostanowiska obsługi
2
Scianka - zabudowa szaf
3
Biurko _stanowisko komputerowe
4
Stolik składany
5
Stolik
6
Biurko pracownicze
7
Półka wisząca
8a
Regał wiszący na czasopisma
8b
Regał wiszący
8c
Regał wiszący na płyty analogowe
9a-9f
Moduł regału wiszącego
10
Regał na multimedia
11
Regał systemowy na ksiaŜki, stacjonarny
12
Regał systemowy, jezdny
13
Skrzynka na zabawki na kółkach
14
Szafa biurowa 120x44x184
15
Aneks kuchenny
16
Szafka szatniowa
17
Ścianka ekranowa wolnostojąca
18
Szafa gospodarcza
K1
Fotel biurowy
K2
Krzesło kuchenne
K3.1
Pufa
K3.2
Pufa
K3.3
Pufa
Ilość
1
1
3
1
1
2
5
1
1
1
1
1
37
3
19
9
4
2
1
1
1
1
6
2
4
4
4
3
28
29
30
31
K4.1
K4.2
K4.3
AW03
Krzesło patchwork
Krzesło patchwork
Krzesło patchwork
Sciana z grafiką
5
5
2
1
IV. NAZWY KODÓW CPV
CPV: 39131100-0 Regały archiwalne
CPV: 39155000-3 Meble biblioteczne
CPV: 39130000-2 Meble biurowe
CPV: 39141300-5 Szafy metalowe
CPV: 39110000-6 Siedziska, krzesła i produkty z nimi związane, i ich części
CPV: 79931000-9 Usługi dekoracji wnętrz
V. WYMAGANIA OGÓLNE
1. Zamawiający wymaga przed przystąpieniem do realizacji zamówienia, aby Wykonawca, z którym
zostanie podpisana umowa, dokonał wizji lokalnej pomieszczeń oraz własnych pomiarów w tych
pomieszczeniach.
2. Zamawiający zastrzega sobie wybór oferowanej kolorystyki meblowej z pośród minimum 3 kolorów –
w cenie oferty bez dodatkowych dopłat. Wzornik kolorystyki należy dostarczyć przed realizacją
zamówienia. Dotyczy to zarówno płyt meblowych jak i tkanin tapicerowanych.
3. Wszelkie zastosowane elementy wyposażenia muszą posiadać wymagane badania i atesty
dopuszczające je do stosowania w budynkach użyteczności publicznej zgodnie z obowiązującymi
przepisami i normami. W szczególności zwraca się uwagę na:
- przepisy dotyczące trudno zapalności i nie wydzielania toksycznych produktów spalania dla
elementów tapicerowanych,
- wymagania dotyczące bezpieczeństwa użytkowania i wymagań wytrzymałościowych,
4. Wykonawca wniesie przedmioty dostawy na miejsce, zmontuje i zamontuje wg. układu meblowego
projektu wyposażenia w meble i przekaże w stanie wyregulowanym (wypoziomowanym,
dopasowanym), wyczyszczonym i gotowym do użytku.
5. Wykonawca usunie własnym staraniem i na własny koszt opakowania, elementy po montażu,
elementy wadliwe, etc. Wykonawca pozostawi po montażu pomieszczenia objęte dostawą w stanie
nie gorszym niż zastany, w tym uprzątnie wszelkie odpady, resztki, śmieci etc.
6. Serwis gwarancyjny i pogwarancyjny
- Całe meble jak i wszystkie podzespoły i wyposażenie muszą być objęte min. dwuletnią
gwarancją.
- W okresie gwarancji Wykonawca zobowiązany jest do wymiany lub naprawy wadliwych
mebli na własny koszt.
- Wykonawca jest zobowiązany świadczyć usługi gwarancyjne na warunkach określonych wg.
Zamawiającego.
- Wszelkie koszty związane z serwisem gwarancyjnym pokrywa Wykonawca.
4
VI. WYTYCZNE DLA WYKONAWCY DOTYCZĄCE JAKOŚCI I TECHNOLOGII WYKONANIA MEBLI
Opis przedmiotu zamówienia jest komplementarny w stosunku do projektu aranżacji wnętrz
uwzględniając lokalizację elementów wyposażenia stanowiących przedmiot dostawy do nowej
siedziby Biblioteki Publicznej w Warszawie przy ul. Browarnej 4.
UWAGA: Przy przygotowaniu oferty oraz wykonaniu elementów wyposażenia trzeba
uwzględnić rysunki techniczne wraz z zawartymi w nich wskazówkami materiałowymi.
1. Szczegółowe dyspozycje co do typu i kolorystyki wykorzystanych materiałów należy ustalić z
Projektantem na etapie wykonawstwa.
2. Dopuszcza się złożenie oferty na meble o wymiarach zmodyfikowanych w granicach +/- 3%.
3. Blaty robocze wykonane z płyty wiórowej trzywarstwowej wg PN-EN 14322, o grubości 25mm /
18mm, obustronnie laminowane z krawędziami bocznymi wykończonymi obrzeżem, kolorem
odpowiadającym kol. płyty. Gęstość płyty w zakresie 650-690 kg/m3, klasa higieniczności E1.
4. Korpusy szaf wykonane z płyty wiórowej trzywarstwowej, wg PN-EN 14322, dwustronnie
laminowanej z krawędziami bocznymi wykończonymi obrzeżem, kolorem odpowiadającym kol.
płyty. Gęstość płyty w zakresie 650-690 kg/m3. Klasa higieniczności E1.
5. Wieńce górne i dolne wykonane z trzywarstwowej płyty, o gr. 18mm, dwustronnie laminowanej wg
PN-EN 14322. Gęstość płyty w zakresie 650-690 kg/m3. Krawędzie boczne wykończone obrzeżem
PCV, w kolorze płyty.
6. Plecy wykonane z trzywarstwowej płyty o gr. 8mm / 18mm, wg PN-EN 14322, wpuszczane w boki i
wieńce, dwustronnie laminowanej, z krawędziami bocznymi wykończonymi obrzeżem PCV o gr. 2
mm w kolorze płyty. Gęstość płyty w zakresie 650-690 kg/m3. Klasa higieniczności E1.
7. Półki w szafach z płyty o grubości min. 18mm trzywarstwowej, wg PN-EN 14322, dwustronnie
laminowanej z krawędziami bocznymi wykończonymi obrzeżem, kolorem odpowiadającym kol.
płyty. Gęstość płyty w zakresie 650-690 kg/m3. Klasa higieniczności E1.
8. Rozstaw między półkami powinien mieć możliwość regulacji. Mocowanie zapadkowe uniemożliwiające
przypadkowe wysunięcie półki.
9. Meble montowane na mimośrody (trzpienie metalowe z gwintem połączone z mimośrodem
obrotowym, zaślepki PCV).
10. Nie dopuszcza się łączenia płyt za pomocą konfirmatorów oraz narożników PCV.
11. Nogi regałów, szaf, biurek wyposażone w stopki umożliwiające poziomowanie.
12. Po zamontowaniu mebli Zamawiający wskaże miejsca wykonania otworów przelotowych w blatach
stanowisk pracowniczych i innych elementach wyposażenia wnętrza.
13. Wykonawca zobowiązany będzie do przedstawienia Zamawiającemu minimum 3 wzorów uchwytów do
elementów meblowych wyposażenia.
14. Wszystkie szafy zamykane na klucz.
15. Szuflady we wszystkich meblach zamykane na klucz.
16. Wszelkie elementy metalowe tj: stelaże, okucia, uchwyty szafek należy wykończyć lakierem proszkowym
piecowym wg podanej kolorystyki z palety RAL.
17. Stelaż biurka – podłużnica, nogi, stopa dolna – skręcane – bez elementów spawanych, konstrukcja ma
zapewniać możliwość wielokrotnego demontażu oraz ma nie posiadać spawów. Stelaż montowany do
blatu przy pomocy połączeń rozłącznych (mufy metalowe ) dających możliwość wielokrotnego
demontażu bez osłabienia łączenia.
5
VII. SZCZEGÓŁOWA SPECYFIKACJA ZAKUPYWANEGO WYPOSAŻENIA MEBLOWEGO I POZOSTAŁEGO
RUCHOMEGO.
WYPOSAŻENIE MEBLOWE
Nr
rys.
1
01
LP
Nazwa elementu
Lada obsługi
2
01
Lada obsługi obudowa wraz z
podświetleniem
3
02
Szafy
pomocnicze do
stanowiska
obsługi
Opis
1. Lada obsługi ze stanowiskiem pracy dla dwóch osób. Po bokach
wyposażona w dwa kontenery z szufladami, w środkowej części zabudowa
z dwiema szufladami oraz dwie wysuwane półki na klawiaturę.
2. Konstrukcja i wymiary zgodnie z rysunkiem.
3. Mebel wykonany z materiałów zgodnie z opisem zawartym w poglądowym
rysunku technicznym lub materiałów równoważnych.
4. Konstrukcja lady wykonana z płyty laminowanej o gr. 18mm w kolorze
białym. Kolor bieli należy uzgodnić z Projektantem. Krawędzie oklejone
obrzeżem ABS o gr. 1mm w kolorze wykorzystanej płyty.
5. Blat roboczy wykonany z płyty laminowanej o gr. 18mm w kolorze białym,
krawędzie oklejone obrzeżem ABS o gr. 1mm w kolorze wykorzystanej
płyty.
6. Kontenery wyposażone w 4 szuflady z pełnym wysuwem na
samodomykaczach z centralnym zamkiem na klucz, pierwsza szuflada –
piórnik. Fronty szuflad z uchwytem bocznym.
7. Fronty wykonane z płyty laminowanej o gr. 18mm, krawędzie oklejone
obrzeżem ABS o gr. 1mm w kolorze wykorzystanej płyty.
8. Mebel wyposażony w stopki umożliwiające wypoziomowanie.
9. Dostawa, montaż mebla w miejscu wskazanym jak na projekcie.
1. Obudowa lady – konstrukcja i technologia wykonania wg warsztatu
Wykonawcy
2. Materiał – płyta mdf lakierowana w kolorze czarnym o powierzchni wysoki
połysk;
3. Krawędzie obudowy zacinane pod kątem 45 stopni;
4. Obudowa frontowa posiada wycięte logo;
5. Logotyp należy podświetlić listwami ledowymi, światło w systemie RGB,
zmieniające płynnie kolory.
1. Trzy szafy częściowo otwarte z półkami i szufladami. Środkowa szafa bez
półki.
2. UWAGA: Wymiar końcowy szerokości wszystkich trzech szaf należy
dostosować do wymiarów wnęki po ustawieniu regałów systemowych,
zachowując jeszcze miejsce na ściankę. Wysokość regałów również
należy dostosować wymiarem do regałów systemowych.
4. Mebel wykonany z materiałów zgodnie z opisem zawartym w poglądowym
rysunku technicznym lub materiałów równoważnych.
5. Fronty szuflad i drzwiczek wykończone laminatem drewnopodobnym,
korpusy wykonane z płyty laminowanej w kolorze czarnym.
6. Dolna część szaf wyposażona w szuflady z pełnym wysuwem, otwierane
dotykowo, zamykane centralnym zamkiem na klucz.
7. Wszystkie górne szuflady wyposażone w wyjmowane skrzynki – pojemniki
na płyty CD/DVD. Pojemniki wykonane z pleksi bezbarwnej o gr. min. 5mm
z wewnętrznym stałym podziałem na cztery części. Jedna szuflada
6
4
02
Ścianka –
zabudowa szaf
5
03
Biurko –
stanowisko
komputerowe
6
04
Stolik składany
7
05
Stolik
powinna mieścić 5 pojemników. Wymiary: szerokość zew. pojemnika
16cm, długość należy dostosować do wymiarów szuflady, minimum 45cm.
8. Od góry każda szafa wyposażona w drzwiczki otwierane dotykowo z
zamkiem na klucz.
9. Krawędzie płyt oklejone obrzeżem ABS o gr. 1mm w kolorze wykorzystanej
płyty.
10.
Dostawa, montaż mebla w miejscu wskazanym jak na projekcie.
1. Zabudowa regałów systemowych, tworząca wnękę.
2. Ścianka dostosowana wymiarami do regałów systemowych.
3. UWAGA: Wymiar końcowy należy dostosować do wymiarów wnęki po
ustawieniu regałów systemowych. Wysokość ścianki również należy
dostosować wymiarem do regałów systemowych.
4. Materiał: płyta meblowa wykończona laminatem drewnopodobnym wg
opisu w rysunku;
5. Łączenie płyt bez widocznych krawędzi.
6. Dwa krótsze końce ścianek wykonać z płyty o łącznej grubości 5cm, plecy
z płyty o gr. 1,8cm;
7. Ściankę należy zamocować do regałów oraz wyposażyć w stopki
umożliwiające wypoziomowanie.
1. Biurko wykonane z materiałów zgodnie z opisem zawartym w
poglądowym rysunku technicznym lub materiałów równoważnych.
3. Blat o wymiarach 120x80x1,8cm (+/=2cm), wykonany z płyty laminowanej
w kolorze białym.
4. Krawędzie blatu oklejone obrzeżem ABS o gr. 1mm w kolorze
wykorzystanej płyty.
5. Stelaż metalowy, stalowy, na ramie z czterema nogami o profilu
prostokątnym 60x30mm
6. Stelaż bez widocznych spawów, rozłączny, malowany proszkowo w kolorze
RAL 7011
7. Stelaż montowany do blatu przy pomocy połączeń rozłącznych (mufy
metalowe osadzone na stałe w blacie) dających możliwość wielokrotnego
demontażu bez osłabienia łączenia.
8. Stelaż wyposażony w stopki do regulacji poziomu ~15mm.
9. Dostawa, montaż mebli w miejscu wskazanym w projekcie.
1. Stolik ze składanym blatem, mocowany do ściany;
2. Konstrukcja i wymiary zgodnie z rysunkiem poglądowym.
3. Krawędzie blatu oklejone obrzeżem ABS o gr. 1mm w kolorze
4. Stelaż stolika przymocowany na stałe do ściany
5. Do ruchomego blatu przymocowany ruchomy wspornik kątowy, wykonany
w całości z wysokiej jakości metalu malowany proszkowo w kolorze
czarnym. Mechanizm składania łatwy w obsłudze i bezpieczny, bez
możliwości przypadkowego składania blatu. Minimalna długość ramienia
wspornika powinna wynosić 40cm. Wytrzymałość do 100kg.
6. Wspornik powinien posiadać Atest Bezpieczeństwa i Wytrzymałości.
1. Stolik niski z półką w blacie.
2. Stolik wg Zuiver : Stolik Hide & Seek lub produkt równoważny;
3. Stoliki w dwóch kolorach, zgodnie z zapisem w rysunku poglądowym.
7
8
9
10
11
12
06
Biurko
pracownicze
1. Biurko proste, konstrukcja i wymiary zgodne z rysunkiem.
2. Blat o wymiarach 1800mm x 800mm x 18mm, wykonany z płyty
laminowanej w kolorze białym, krawędzie oklejone obrzeżem ABS o gr.
1mm w kolorze płyty;
3. Uwaga: Ostateczny wymiar blatu należy potwierdzić po wykonaniu
prac budowlanych w pomieszczeniu.
10. Stelaż metalowy, stalowy, na ramie z czterema nogami o profilu
prostokątnym 60x30mm, bez widocznych spawów, rozłączny, malowany
proszkowo w kolorze RAL 7011;
metalowe osadzone na stałe w blacie) dających możliwość
wielokrotnego demontażu bez osłabienia łączenia;
4. Stelaż wyposażony w stopki do regulacji poziomu ~15mm;
metalowe osadzone na stałe w blacie) dających możliwość
wielokrotnego demontażu bez osłabienia łączenia;
6. Dostawa, montaż mebli w miejscu wskazanym w projekcie aranżacji
wnętrz;
07 Półka wisząca
1. Półka wisząca na ścianie, otwarta
2. Półka wykonana z płyty zgodnej z opisem zawartym w rysunku
technicznym lub równoważnej.
3. Konstrukcja i wymiary zgodne z rysunkiem.
4. Całość wykonana z płyty laminowanej o grubości 18 mm.
5. Widoczne boki płyt oklejone obrzeżem ABS o gr. 1 mm.
6. Plecy wpuszczane w boki i wieńce
7. Dostawa, montaż i regulacja w miejscu wskazanym w projekcie aranżacji
wnętrz.
08a Regał wiszący na 1. Regał cztero-półkowy z uchylnymi drzwiczkami mocowany do ściany;
czasopisma
2. Mebel umożliwia przechowywanie i jednoczesną prezentację 8
czasopism.
3. Konstrukcja regału zgodnie z opisem zawartym w rysunku technicznym.
4. Regał wykonany w kolorystyce z materiału zgodnie z opisem zawartym
w poglądowym rysunku technicznym lub materiałów równoważnych.
5. Wieniec górny i dolny z płyty o grubości 40mm, pozostałe części regału z
płyty o gr. 18mm;
6. Schowki na czasopisma znajdują się za uchylnymi drzwiczkami.
7. Drzwiczki wyprofilowane z bezbarwnej pleksi. Górna część zaczepiana o
pręt metalowy, a dolna część drzwiczek powinna zatrzymać się na
dolnej półce.
8. Każda z uchylnych drzwiczek powinna zawiera opis zawartości szafki,
napis wycięty z folii samoprzylepnej w kolorze czarnym. Oznaczenie
zawartości szafki (tytuły czasopism)– uzgodnić z Zamawiającym
9. Dostawa, montaż w miejscu wskazanym w projekcie aranżacji wnętrz.
08b Regał wiszący
1. Regał cztero-półkowy na książki, mocowany do ściany;
3. Regał wykonany z materiałów zgodnie z opisem zawartym w
płyty o gr. 18mm;
08c Regał na płyty
6. Regał cztero półkowy mocowany do ściany;
analogowe
8
poglądowym rysunku technicznym lub materiałów równoważnych;
płyty o gr. 18mm;
13 09a- Moduł regału
1. Regał 5-półkowy, tworzący ciąg regałów wiszących na ścianie.
09f wiszącego
2. Regał składa się z 2 modułów A i B, o zróżnicowanych grubościach
podpór półek (wielokrotność płyty o gr. 1,8cm);
3. Montaż regałów do ściany wg rozwiązań Wykonawcy lub na elementach
np. wg DAC-TER akcesoria i okucia meblowe: Zawieszka 807 wykonana z
najwyższej jakości metalu z zamontowanymi 4 dyblami o ø10 mm oraz
dwoma miejscami na dodatkowe wkręty. Posiada dwie czołowe
regulacje: 22 mm w pionie i 19 mm w poziomie. Sposób montażu. Do
ściennej płytki montażowej dosunąć regał z zamontowaną zawieszką, w
momencie dociśnięcia, poprzez zatrzask, następuje zawieszenie mebla –
działa to jak zawiasy klip. Zastosowany system mocowania jest w stanie
przenosić ciężar udźwigu do 600 kg! Jednocześnie zawieszona szafka nie
wymaga jakichkolwiek podpórek, kątowników itd.
płyty o gr. 18mm;
7. Pomiędzy półkami tzw. podpory półek z opisami grzbietów – montaż nie
na stałe, możliwość zmiany ich lokalizacji.
8. Podpory wykonane z różnych grubości płyt, laminowane w kolorze
regału z wszystkich stron.
9. Opisy na grzbietach wykonane z folii samoprzylepnej matowej, czarnej,
treść ustalana z Zamawiającym;
14 10 Regał na
1. Regał jezdny, na multimedia z dwoma szufladami.
multimedia
2. Regał wykonany zgodnie z opisem zawartym w rysunku technicznym.
3. Płyta meblowa pokryta obustronnie laminatem, kolorystyka zgodnie z
opisem w rysunku lub materiał równoważny.
4. Od góry regał otwarty, konstrukcja skrzynkowa z podziałem na
przegrody wg rysunku.
5. Mebel posiada dwie szuflady z przegrodami wewnątrz na płyty CD/ DVD.
6. Szuflady otwierane z pełnym wysuwem, na samodomykaczach.
7. Uchwyty do szuflad – listwa aluminiowa z uchwytem mocowana do
górnej krawędzi lica szuflady. np Zobal UKW-7 lub uchwyt równoważny
8. Regał na czterech kółkach jezdnych w tym dwa kółka z blokadą.
15 11 Regał systemowy 1. Regały systemowe dla potrzeb opisu przedmiotu zamówienia zestawy
na książki,
regałów określane są mianem ciągów. Przez moduł należy rozumieć
stacjonarny
regał posiadający zdefiniowaną ilość półek – rozmieszczonych
równomiernie w obrębie wysokości regału plus jedna jako zadaszenie
regału, która nie będzie podlegać obciążeniom.
2. Wysokość ramy modułu: ok. 2200 mm (+ /- 5cm)
3. Głębokość ramy modułu: pojedynczy 250mm
4. Konstrukcja ramy modułu – profile metalowe, słupkowe, o wymiarach
30x35 mm (+ /- 5mm) . Środek każdego profilu ramy regału musi
posiadać perforację rzędem otworów max co 20 mm służących do
9
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
16
12
Regał
systemowy,
jezdny
1.
mocowania elementów regału (np. półka), a konstrukcja ramy nie może
ograniczać swobodnej regulacji odległości pomiędzy półkami (każda
półka na niezależnych zaczepach). Niedopuszczalna jest konstrukcja
ramy skręcana śrubami. Dla wyrównania nierówności podłoża ramy
regałów należy wyposażyć w plastikowe śruby poziomujące. Nogi
regałów muszą chronić podłogę od uszkodzeń np. zarysowań.
Konstrukcja ramy musi uniemożliwiać wypadanie książek poza ramę, tj.
posiadać listwę uniemożliwiającą wypadanie książek poza regał. Listwa
musi być mocowana do otworów zaczepowych z możliwością
niezależnej regulacji. Wysokość listwy 50 mm (+ /- 5 mm) wykonana z
przetłoczonej blachy malowana jak regał.
Konstrukcja oparta jest na metalowych słupach nośnych o przekroju
prostokątnym – wyklucza się stosowanie ścian pełnych.
Podstawa regału, czyli dolna część ramy wyposażona w stopki do
regulacji poziomu.
Obciążenie regału – każdy regał musi posiadać przymocowaną w
widocznym miejscu, na stałe, tabliczkę znamionową określającą
maksymalne dopuszczalne obciążenie regału.
Półki regałów – na pole modułu należy przyjąć 6 jednakowych półek i
jedną dodatkowo jako zadaszenie regału niepodlegającą obciążeniu
Głębokość półki wynosi 250mm. Półka musi wytrzymywać stałe,
maksymalne obciążenie 80 Kg na metr bieżący półki. Dla potrzeb
odbioru wszystkie półki należy zamontować w równej odległości od
siebie. Wszystkie półki muszą posiadać jednakowy wymiar. Dodatkowo
półki regałów muszą posiadać rozwiązanie techniczne uniemożliwiające
przesuwanie się i spadanie książek (o wysokości min. 25mm).
Półki wykonane ze stali malowanej proszkowo na kolor ramy regału.
Grubość półki 20mm.
Półki muszą mieć pod spodem metalowe prowadnice do wkładania
podpórek wiszących – uniemożliwiających przesuwanie się książek na
półce. Podpórki wykonane z drutu sprężynowego 5 mm zakończone
plastikowymi prowadnikami.
Należy dostarczyć do każdego regału 5 podpórek drucianych.
Górne półki wykonane z metalu
Malowanie – regały muszą być pomalowane metodą proszkową na
kolor RAL 7011.
Panel boczny – ciągi regałów bez paneli bocznych, boki regałów muszą
posiadać zabezpieczenie przed wypadaniem książek.
Stężenia – dla zapewnienia odpowiedniej sztywności i stabilności
ciągów regałów należy zamontować w odpowiedniej ilości metalowe
stężenia regałów.
Układ i długości ciągów regałów bibliotecznych zaznaczone są na rzucie
pomieszczenia.
Regały stojące za ladą obsługi powinny być wyposażone w system
mocowania do płyty tworzącej zabudowę ścienną (rys.02) zapewniający
stabilność ciągu regałów z obciążeniem.
Dostawa wraz z montażem i rozmieszczenie – zgodne z projektem
aranżacji pomieszczeń.
Regały systemowe dla potrzeb opisu przedmiotu zamówienia zestawy
regałów określane są mianem ciągów. Przez moduł należy rozumieć
regał jezdny posiadający zdefiniowaną ilość półek – rozmieszczonych
równomiernie w obrębie wysokości regału plus jedna jako zadaszenie
10
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
regału, która nie będzie podlegać obciążeniom.
Szyny jezdne – wykonane z niekorodującego materiału. Szerokość szyny
do 70mm. Wysokość szyny do 20mm, ilość i długość szyn musi
odpowiadać załączonej aranżacji regałów bibliotecznych.
Szyny muszą być wypoziomowane.
Przestrzeń między szynami musi być wypełniona podłogą
antypoślizgową.
Szyna czołowa musi być zakończona najazdem. Najazd wykorzystywany
jest do umożliwienia dostępu bez przeszkód do otwartego korytarza dla
ludzi i wózków. Minimalna szerokość zjazdu 120mm.
Podstawa jezdna regału – wykonana z blachy stalowej o grubości 2mm.
Wysokość podstaw jezdnych między 60 a 80mm.
Wózki i cokoły regałów powinny być wykonane z wzmocnionych profili
stalowych zapewniających odpowiednią sztywność i stabilność całej
konstrukcji, która umożliwi lekkie poruszanie się regałów. Wózki muszą
być wyposażone w bezobsługowe łożyska.
Podwozia muszą być wyposażone w antywyważniki – zapobiegające
wywróceniu się regałów oraz odboje dystansowe. Kolor podstaw
ciemny, uniemożliwiający zabrudzenia od obuwia.
Wysokość ramy modułu: 2200mm.
Głębokość ramy modułu: 300mm.
Szerokość modułu: 1000mm.
Konstrukcja ramy modułu – profile metalowe. Środek każdego profilu
ramy regału musi posiadać perforację rzędem otworów max, co 30 mm
służących do mocowania elementów regału (np. półka), a konstrukcja
ramy nie może ograniczać swobodnej regulacji odległości pomiędzy
półkami. Niedopuszczalna jest konstrukcja ramy skręcana śrubami.
Obciążenie regału – każdy regał musi posiadać przymocowaną w
widocznym miejscu, na stałe, tabliczkę znamionową określającą
maksymalne dopuszczalne obciążenie regału.
Półki regałów – na pole modułu należy przyjąć określoną w rysunku
ilość jednakowych półek i jedną dodatkowo jako zadaszenie regału
niepodlegającą obciążeniu. Głębokość półki wynosi 300mm.
Półki - Każda z półek wykonana z metalu. Półki malowane proszkowo na
kolor ramy regału. Półka musi wytrzymywać stałe, maksymalne
obciążenie 80 Kg na metr bieżący półki. Wyklucza się stosowanie płyty
wiórowej. Dla potrzeb odbioru wszystkie półki należy zamontować w
równej odległości od siebie. Wszystkie półki muszą posiadać jednakowy
wymiar. Dodatkowo półki regałów muszą posiadać rozwiązanie
techniczne uniemożliwiające przesuwanie się i spadanie książek (o
wysokości min. 15mm). Uwaga! Wymaga się, aby półki w
poszczególnych regałach mogły być montowane i regulowane bez
użycia narzędzi.
SYSTEM ZABEZPIECZENIA – ze względu na bezpieczeństwo
użytkowników regał posiada system zabezpieczenia przed zgnieceniem
osób lub przedmiotów znajdujących się między regałami. System
regałów musi być wyposażony w system fotokomórki znajdujący się na
całej długości wózka jezdnego w dolnej jego części – w przypadku
obecności osoby między regałami poprzez przerwanie strumienia
światła regał automatycznie musi się zatrzymać. Dodatkowo każdy regał
musi być wyposażony w element zabezpieczający przed przewróceniem
(antywyważnik) oraz odbojnik gumowy (zderzak) zabezpieczający przed
11
17
13
Skrzynka na
zabawki na
kółkach
18
14
Szafa biurowa
120x44x184
19
15
Aneks kuchenny
uderzeniem sąsiadujących ze sobą regałów.
17. Malowanie – ramy i półki regałów muszą być pomalowane metodą
proszkową na kolor jasny szary lub RAL 7011;
18. Skrajne ściany modułów w każdym ciągu posiadają blendę oraz
tabliczkę umożliwiającą oznaczenie zawartości regału.
19. Moduł musi mieć możliwość montażu podpórek wiszących –
uniemożliwiających przesuwanie się książek na półce. Należy dostarczyć
na każdy regał 6 podpórek
20. Stężenia – dla zapewnienia odpowiedniej sztywności i stabilności
ciągów regałów należy zamontować w odpowiedniej ilości metalowe
stężenia regałów.
21. Dostawa i rozmieszczenie – zgodne z projektem aranżacji.
1. Mebel wykonany z płyty meblowej laminowanej o gr. 18mm, w
kolorystyce zgodnej z opisem zawartym w rysunku technicznym lub
materiał równoważny.
3. Krawędzie płyt oklejone obrzeżem ABS o gr. 1 mm w kolorze płyty.
4. Do podstawy mocowane wytrzymałe kółka jezdne o śr. minimum 35mm.
Kółka do powierzchni twardych.
5. Dostawa w miejscu wskazanym w projekcie aranżacji wnętrz.
1. Szafa biurowa o wymiarach zewnętrznych (szer x gł x wys) 120 x 44 x
184cm, (+/-2cm)
2. Szafa wykonana z płyty melaminowanej – zgodnej z opisem zawartym w
rysunku technicznym lub równoważną.
3. Boki szafy z płyty o grubości 18 mm, pokrytej obustronnie melaminą.
4. Konstrukcja wieńcowa. Wieniec dolny i górny: płyta o grubości 25 mm,
pokryta obustronnie melaminą. Wieniec dolny wyposażony w 4 stopki
zapewniające poziomowanie od wewnątrz szafy w zakresie 15 mm.
Wieńce oklejone ABS 1 mm z czterech stron. Wieniec górny i dolny
ustalany na kołki. Konstrukcja szaf klejona fabrycznie przy użyciu prasy.
5. Plecy wpuszczane w boki i wieńce (boki i wieńce frezowane pod ścianę
tylna), użytkowej z płyty o grubości 18 mm, pokrytej obustronnie
melaminą.
6. Wewnątrz szafy 4 półki w tym dwie półki w szafie konstrukcyjne.
7. Półki wykonane z płyty o grubości 18 mm - pokrytej obustronnie
melamina.
8. Fronty wykonane z płyty pokrytej obustronnie melaminą o grubości
18mm. Boki frontów oklejone ABS 1 mm z czterech stron w kolorze
9. Drzwi otwierane w systemie przesuwnym.
10.Szafa wyposażona w zamek baskwilowy dwupunktowy ze składanym
kluczem numerowanym dającym możliwość zastosowania klucza
MASTER - 1 klucz do wszystkich szaf.
11.Szafy po zestawieniu w ciąg nie powinny mieć szpar na styku boków.
12.Dostawa, montaż i regulacja w miejscu wskazanym w projekcie
aranżacji wnętrz.
1. Na komplet szafek kuchennych składają się szafki wiszące i stojące,
półka pod mikrofalówkę , zlewozmywak z baterią;
2. Meble wykonane z materiałów zgodnie z opisem zawartym w rysunku
technicznym
2. Korpusy szafek wykonane z płyty o gr. 18mm, pokrytej obustronnie
12
20
16
21
17
melaminą , w kolorze białym. Boki z każdej strony zabezpieczone
obrzeżem PVC (w kolorze płyty) o gr. min. 2,0 mm;
3. Fronty drzwiczek i szuflad wykonane z płyty o gr. 18mm, pokrytej
obustronnie melaminą. Krawędzie z każdej strony zabezpieczone
obrzeżem PVC (w kolorze płyty) o gr. min. 2,0 mm;
4. Blat roboczy o grubości minimum 38mm, wykończony laminatem
drewnopodobnym, powierzchnia pokryta laminatem (CPL lub HPL),
spód pokryty papierem przeciwprężnym, który zapobiega odkształcaniu
sie blatu, miejsce styku laminatu z papierem przeciwprężnym
uszczelnione i zabezpieczone klejem poliuretenowym, tylny bok z
obrzeżem melaminowanym zabezpieczającym przed uszkodzeniami i
wilgocią;
5. Szuflady z samodomykaczami z pełnym wysuwem.
6. Uchwyty do drzwiczek metalowe – należy przedstawić Zamawiającemu
3 rodzaje uchwytów do wyboru;
7. Wraz z montażem szafek należy zamontować na gotowo zlew z
podłączeniem do wody;
8. Zlewozmywak nakładany o wymiarach 60x80cm, jednokomorowy z
ociekaczem ze stali nierdzewnej. W komplecie bateria z powłoką
chromowaną, jednouchwytowa z regulowanym ogranicznikiem
strumienia przepływu, wylewka obrotowa z zasięgiem obrotu ok. 140
stopni.
9. Półka wisząca, dostosowana wymiarami do mikrofalówki;
10.Dostawa, montaż mebli w miejscu wskazanym w projekcie aranżacji
wnętrz;
wnętrz.
Szafka szatniowa 1. Szafka szatniowa 4 kolumnowa,
2. Konstrukcja szafek spawana, wykonana z blachy 0,8mm,
3. Cokolik wzmocniony blachą 2,00mm;
4. Konstrukcja drzwiczek wzmocniona z otworami wentylacyjnymi.
5. Szafka malowana proszkowo na kolor jasny szary;
6. Wyposażenie:
- Każda szafka wyposażona w drążek ubraniowy
- 2 haczyki,
- miejsce na identyfikator,
- zamek patentowy z 2 kluczami z ryglowaniem jednopunktowym
działającym w systemie master;
wnętrz;
Ścianka
1. Ścianka wolnostojąca z powierzchnią przygotowaną do pomalowania
ekranowa
farbą do tablic sucho ścieralnych.
wolnostojąca
2. Wymiary ścianki wg rysunku poglądowego.
3. Wykończenie powierzchni ścianki na gładko.
4. Ścianka zbudowana na stelażu drewnianym przytwierdzonym solidnie do
posadzki.
5. Obudowa stelaża płytą mdf, krawędzie płyt łączone pod kątem 45 stopi.
6. W bocznej części ścianki należy wykonać otwór i drzwiczki rewizyjne do
podłączenia urządzenia odsłuchowego.
7. Farba sucho ścieralna w kolorze białym, wykonanie wg zaleceń
producenta.
13
22
23
18
K1
Szafa
gospodarcza
1.
2.
Fotel biurowy
3.
4.
5.
1.
2.
3.
4.
5.
24
K2
Krzesło
kuchenne
6.
7.
1.
2.
3.
25 K3.1 Pufa
4.
1.
26 K3.2 Pufa
2.
3.
4.
5.
1.
27 K3.3 Pufa
2.
3.
4.
5.
1.
28 K4.1 Krzesło
2.
3.
4.
5.
1.
wnętrz.
Szafka gospodarcza metalowa;
Konstrukcja szafy spawana, wykonana z blachy stalowej, malowana
proszkowo na kolor szary.
Szafa wyposażona w 4 półki i komorę na sprzęt do sprzątania.
Drzwi dwuskrzydłowe z otworami wentylacyjnymi
Dostawa, montaż w miejscu wskazanym w projekcie aranżacji wnętrz.
Fotel biurowy np. wg Producenta: Actiu lub produkt równoważny pod
względem formy, typu podstawy, kolorystyki.
Kolekcja: TNK A500 z oparciem siatkowym
OPARCIE - Rama wykonana w odlewie z aluminium, w której
umieszczona jest elastyczna tkanina. Oparcie z podwójnym systemem
kontroli powrotu oparcia.
SIEDZISKO - Obudowa z polipropylenu (PP) odlewane w wykończeniu w
kolorze czarnym, pokryte wtryskiwaną pianką lepko - sprężystą (visco
elastic) i tapicerowane tkaniną łatwą w czyszczeniu. Regulacja
wysokości za pomocą tłoku gazowego. Regulacja wielopozycyjna
głębokości siedziska z przesuwem 50mm. System ze sprężyną
powrotną.
STRUKTURA - Baza obrotowa pięcioramienna wykonana w odlewie z
aluminium z kolkami z poliamidu (PA6) z otoczką teflonową w TPU.
Podnośnik pneumatyczny. Kółka z otworem z samohamującym, z
możliwością odblokowania.
TAPICERKA – w kolorze czarnym,
Dostawa, montaż w miejscu wskazanym w projekcie aranżacji wnętrz.
Krzesło np. wg producenta Profim, model Ariz 550V wersja konferencyjna
lub produkt równoważny pod względem kształtu, typu podstawy,
kolorystyki.
Stelaż – płoza w kolorze metalik ze stopkami z przeźroczystego tworzywa
Siedzisko i oparcie z tworzywa, kolorystyka wg zapisu w rysunku
poglądowym.
Dostawa w miejscu wskazanym w projekcie aranżacji wnętrz.
Siedzisko np. wg Kare design :: Puf Bazar Round, lub produkt
równoważny pod względem kształtu, typu podstawy, kolorystyki.
WYMIARY 40 x 36 x 36 cm
MATERIAŁ - drewno sosny, MDF, poliester, bawełna
KOLOR: wielokolorowy
Siedzisko np. wg Kare design :: Puf Cube Bazar, lub produkt
równoważny pod względem kształtu, typu podstawy, kolorystyki.
MATERIAŁ - drewno sosny, sklejka, poliester, bawełna
KOLOR: wielobarwna
Siedzisko np. wg Kare design :: Puf Patchwork Velvet (okrągły), lub
produkt równoważny pod względem kształtu, typu podstawy,
kolorystyki.
WYMIARY23 x 59 x 59 cm
MATERIAŁ - bawełna, pianka (poliester)
KOLOR: wielobarwny
Krzesło np. wg Kare design :: Krzesło Bazar, lub produkt równoważny
14
patchwork
29 K4.2 Krzesło
patchwork
30 K4.3 Krzesło
patchwork
2.
3.
4.
5.
1.
2.
3.
4.
5.
1.
2.
3.
4.
31
AW Ściana z grafiką
03
5.
6.
1.
2.
3.
pod względem kształtu, typu podstawy, kolorystyki.
WYMIARY - 83 x 50 x 62 cm
MATERIAŁ - bawełna, kauczuk, gąbka
KOLOR: wielokolorowe
Krzesło np. wg Kare design :: Krzesło Patchwork Psychedelic, lub
produkt równoważny pod względem kształtu, typu podstawy,
kolorystyki.
MATERIAŁ sklejka, płyta MDF, drewno sosny, bawełna
KOLOR: czerwony, zielony, żółty
Krzesło Kare design :: Krzesło Villa Patchwork, lub produkt równoważny
pod względem kształtu, typu podstawy, kolorystyki.
Konstrukcja krzesła drewniana - drewno brzozowe, nogi w stylu
ludwikowskim
Siedzisko, oparcie i podłokietniki z pianki PU gęstość kg/cbm 30,
wykończone tkaniną bawełnianą
KOLOR: wielokolorowe
Napisy dekoracyjne wykonane techniką acetonową wg rysunku
szczegółowego;
Opis wykonania grafiki znajduje się na rysunku AW03
Dostawa i montaż w miejscu wskazanym w projekcie aranżacji wnętrz.
15

Opis przedmiotu zamówienia - Biblioteka Publiczna w Dzielnicy

Transkrypt

Podobne dokumenty

Specyfikacja asortymentowo – ilościowa mebli Regały i szafki

Deklaracja zgodności regału G220

Stolik TV - Uchwyt.pl

Stolik TV

instrukcja na wino na 20 butelek

regał magazynowy,półki perforowane 900x400x1800

Pinio Marsylia Regał duży

Regal chlodniczy RCh-1-2 BD

REGAŁ METALOWY SM
