VOLVO S40 L13 polska

5.
Przez otwory haka B przewiercić podłogę bagaŜnika wiertłem ø10,5
UłoŜyć nakładki (poz. 4) w otworach (poz. C) na wywierconym otworze i skręcić
śrubami M10x30mm (poz. 7) wykorzystując podkładki płaskie (luźno).
6. Przez otwory (poz. D), podkładki dystansowe (poz. 5) skręcić z fabrycznym uchem
holowniczym śrubą M12x75mm (poz. 6).
7. Zamontować zderzak po uprzednim jego wycięcie w dolnej jego części fragmentu o
wymiarach 50x100 , jak pokazano na rysunku 2.
8. Zderzak przykręcić za pomocą 2 śrub M10x1.25x30 (poz. 8), przez otwory
gwintowane w wewnętrznej stronie zderzaka, śruby te przełoŜyć przez otwory (poz. E)
w nakładce (poz. 4).
9. Zamontować osłonę termiczną rury wydechowej przez otwór w haku za pomocą śruby
M6x30mm (poz. 9).
10. Zamontować pozostałe części w odwrotnej kolejności

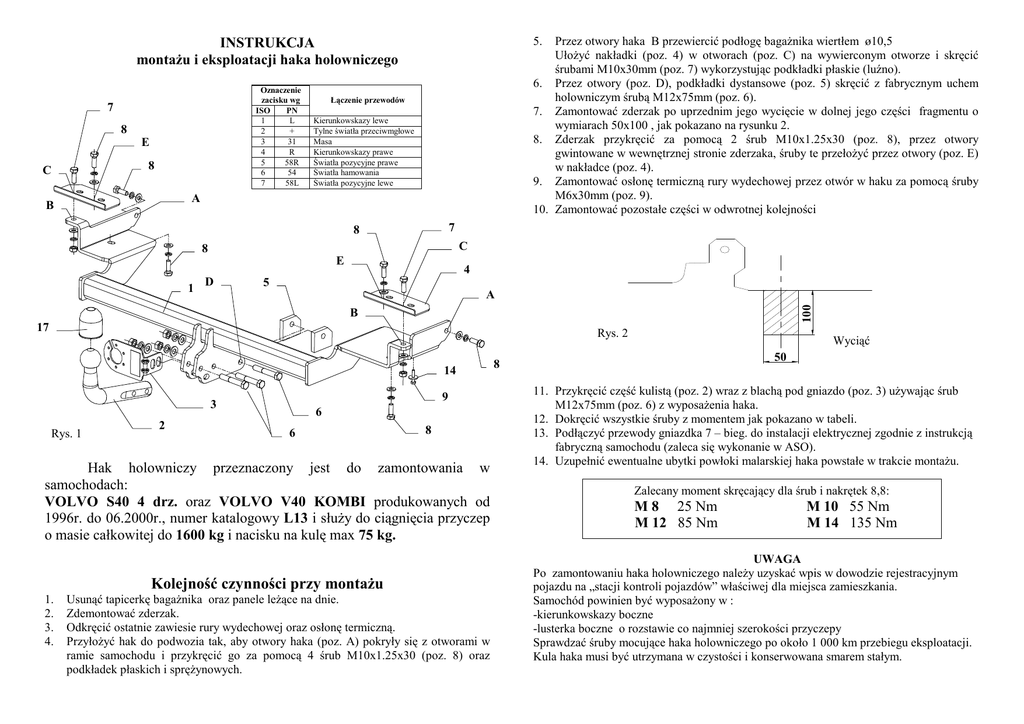

INSTRUKCJA
montaŜu i eksploatacji haka holowniczego
Oznaczenie
zacisku wg
ISO
PN
1
L
2
+
3
31
4
R
5
58R
6
54
7
58L
7
8
E
8
C
Łączenie przewodów
Kierunkowskazy lewe
Tylne światła przeciwmgłowe
Masa
Kierunkowskazy prawe
Światła pozycyjne prawe
Światła hamowania
Światła pozycyjne lewe
A
B
7
8
C
8
E
4
5
A
100
1
D
B
17
Rys. 2
14
9
3
Rys. 1
2
6
6
8
Hak holowniczy przeznaczony jest do zamontowania w
samochodach:
VOLVO S40 4 drz. oraz VOLVO V40 KOMBI produkowanych od
1996r. do 06.2000r., numer katalogowy L13 i słuŜy do ciągnięcia przyczep
o masie całkowitej do 1600 kg i nacisku na kulę max 75 kg.
Kolejność czynności przy montaŜu
1.
2.
3.
4.
Usunąć tapicerkę bagaŜnika oraz panele leŜące na dnie.
Zdemontować zderzak.
Odkręcić ostatnie zawiesie rury wydechowej oraz osłonę termiczną.
PrzyłoŜyć hak do podwozia tak, aby otwory haka (poz. A) pokryły się z otworami w
ramie samochodu i przykręcić go za pomocą 4 śrub M10x1.25x30 (poz. 8) oraz
podkładek płaskich i spręŜynowych.
Wyciąć
50
8
11. Przykręcić część kulistą (poz. 2) wraz z blachą pod gniazdo (poz. 3) uŜywając śrub
M12x75mm (poz. 6) z wyposaŜenia haka.
12. Dokręcić wszystkie śruby z momentem jak pokazano w tabeli.
13. Podłączyć przewody gniazdka 7 – bieg. do instalacji elektrycznej zgodnie z instrukcją
fabryczną samochodu (zaleca się wykonanie w ASO).
14. Uzupełnić ewentualne ubytki powłoki malarskiej haka powstałe w trakcie montaŜu.
Zalecany moment skręcający dla śrub i nakrętek 8,8:
M 8 25 Nm
M 12 85 Nm
M 10 55 Nm
M 14 135 Nm
UWAGA
Po zamontowaniu haka holowniczego naleŜy uzyskać wpis w dowodzie rejestracyjnym
pojazdu na „stacji kontroli pojazdów” właściwej dla miejsca zamieszkania.
Samochód powinien być wyposaŜony w :
-kierunkowskazy boczne
-lusterka boczne o rozstawie co najmniej szerokości przyczepy
Sprawdzać śruby mocujące haka holowniczego po około 1 000 km przebiegu eksploatacji.
Kula haka musi być utrzymana w czystości i konserwowana smarem stałym.
PPUH AUTO-HAK S.J.
WyposaŜenie haka:
Produkcja Haków Holowniczych
Henryk & Zbigniew Nejman
76-200 SŁUPSK ul. Słoneczna 16K
tel/fax (059) 8-414-414; 8-414-413
email: [email protected]
www. autohak.com.pl
Hak holowniczy bez wyposaŜenia elektrycznego
Klasa: A50-X
Nr kat. L13
Przeznaczony do zamontowania w samochodzie:
Producent: VOLVO
Model: S40 4 DRZ.
V40 KOMBI
produkowanych 1996r. do 06.2000r.
KARTA GWARANCYJNA
Dane techniczne:
Wartość siły D : 8,39 kN
maksymalna masa przyczepy: 1600 kg
maksymalny nacisk na kulę: 75 kg
Numer homologacji zgodnie z wytycznymi
regulaminu EKG/ONZ 55.01: E20-55R-01 1172
Numer certyfikatu: B/1/199/2000
Producent udziela gwarancji niniejszą kartą gwarancyjną na okres 24 miesięcy licząc
od dnia zakupu haka holowniczego do samochodu:
VOLVO S40 4 drz.
VOLVO V40 Kombi
produkowanych od 1996r. do 06.2000r.
Data produkcji ..............................
Data zakupu......................................
Zakres gwarancji obejmuje wyłącznie wady jakościowe wynikające z winy
producenta.
Gwarancja nie obejmuje natomiast uszkodzeń zawinionych przez nabywcę, wynikających z
niewłaściwego montaŜu, uŜytkowania lub konserwacji, uszkodzeń mechanicznych, normalnego
zuŜycia podczas eksploatacji itp.
Gwarancja udzielona na zakupiony towar nie wyłącza, nie ogranicza ani nie zawiesza
uprawnień kupującego wynikających z niezgodności towaru z umową.
Reklamacje naleŜy zgłaszać w punkcie sprzedaŜy, składając jednocześnie kartę gwarancyjną.
Usunięcie "wady" następuje po stwierdzeniu przez punkt sprzedaŜy wspólnie z producentem
słuszności złoŜonej reklamacji.
Reklamacja powinna być załatwiona w ciągu czternastu dni od dnia uznania reklamacji. Karta
gwarancyjna jest niewaŜna jeŜeli nie jest wypełniona i podpisana.
Data zgłoszenia reklamacji: ...................................................................
INFORMACJA WSTĘPNA
Hak holowniczy jest skonstruowany zgodnie z zasadami bezpieczeństwa ruchu
drogowego. Hak holowniczy jest elementem wpływającym na bezpieczeństwo
jazdy i moŜe zostać zainstalowany wyłącznie przez personel wyspecjalizowany.
Niedopuszczalne jest dokonywanie jakichkolwiek zmian w konstrukcji haka.
Powoduje to wygaśniecie dopuszczenia do stosowania. W przypadku obecności
masy izolacyjnej lub osłony podwozia w miejscu przylegania haka, naleŜy ją
usunąć. Nieosłonięte miejsca karoserii oraz wywiercone otwory naleŜy
pomalować farbą antykorozyjną.
Informacjami wiąŜącymi odnośnie wartości obciąŜeń są dane podawane przez
producenta samochodu, względnie wartości maksymalnej masy przyczepy oraz
maksymalnego nacisku na kulę, przy czym wartości parametrów haka
holowniczego nie mogą być przekroczone.
Wzór do obliczania wartości siły D:
Maks. masa przyczepy [kg] x Maks. masa samochodu [kg]
Maks. masa przyczepy [kg] + Maks. masa samochodu [kg]
X
9,81
=
1000
D [kN]
