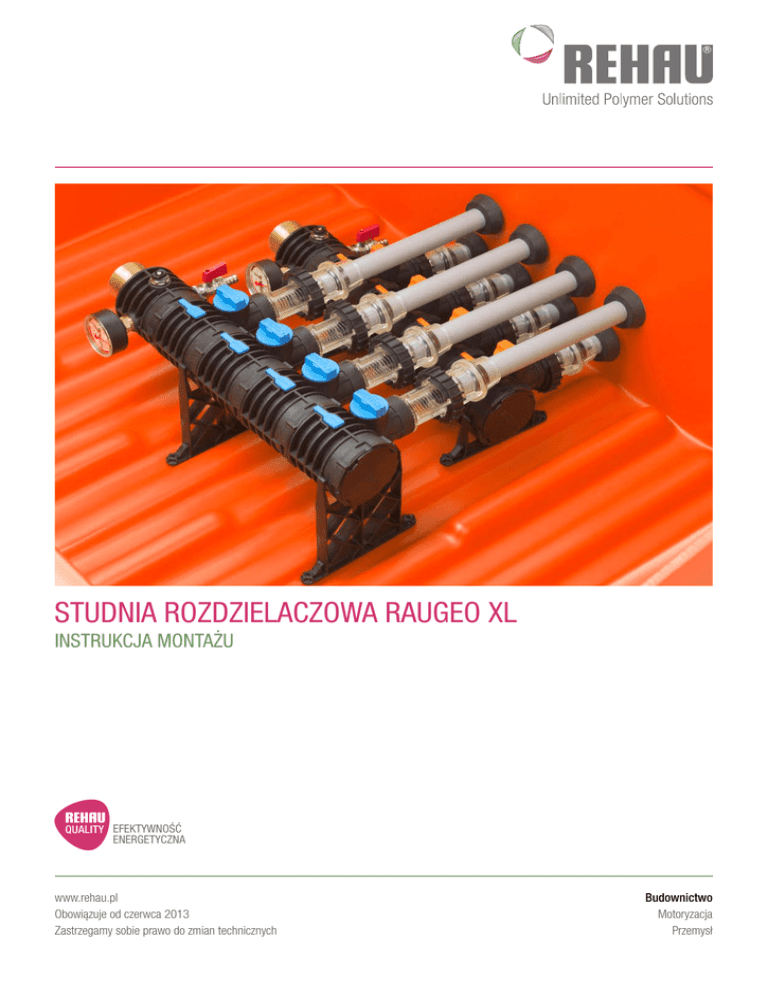

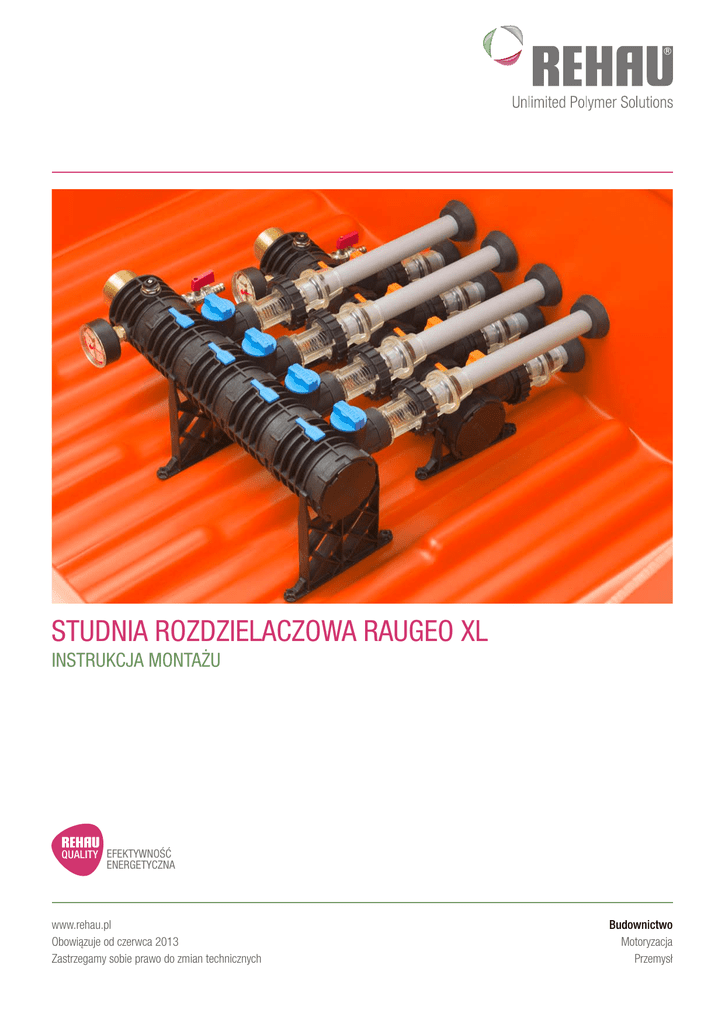

STUDNIA ROZDZIELACZOWA RAUGEO XL
INSTRUKCJA MONTAŻU
EFEKTYWNOŚĆ
ENERGETYCZNA
www.rehau.pl
Obowiązuje od czerwca 2013
Zastrzegamy sobie prawo do zmian technicznych
Budownictwo
Motoryzacja
Przemysł
SPIS TREŚCI
1���������������� Informacje o produkcie: studnia rozdzielaczowa
w rozmiarze XL . . . . . . . . . . . . . . . . . . . . . . . 3
1.1������������� Wskazówki ogólne . . . . . . . . . . . . . . . . . . . . . . 3
1.2������������� Specyfikacja produktu . . . . . . . . . . . . . . . . . . . . 3
1.3������������� Wymiary . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
1.4������������� Podłączenia . . . . . . . . . . . . . . . . . . . . . . . . . 3
2���������������� Etapy montażu . . . . . . . . . . . . . . . . . . . . . . . 4
2.1������������� Wykonanie wykopu . . . . . . . . . . . . . . . . . . . . . . 4
2.2������������� Wykonanie podłączeń dla rur w podstawie . . . . . . . . . . 4
2.3������������� Montaż studni . . . . . . . . . . . . . . . . . . . . . . . . 4
2.4������������� Podłączenie obwodów geotermalnych i przewodów
doprowadzających . . . . . . . . . . . . . . . . . . . . . . 5
2.5������������� Montaż stożka studni na podstawie . . . . . . . . . . . . . 5
2.6������������� Osadzenie zwieńczenia studni . . . . . . . . . . . . . . . . 5
2.7������������� Zasypanie wykopu . . . . . . . . . . . . . . . . . . . . . . 6
2
1
1.1
INFORMACJE O PRODUKCIE:
STUDNIA ROZDZIELACZOWA XL
Wskazówki ogólne
1.3
Niniejsza instrukcja montażu obowiązuje wyłącznie w odniesieniu do studni
rozdzielaczowej RAUGEO XL.
1.2
Wymiary
Masa własna:
Wymiary:
ok. 64 kg
długość x szerokość x wysokość:
1300 mm × 980 mm × 1340 mm
Specyfikacja produktu
Materiał:
Wytrzymałość termiczna:
Maksymalne obciążenie pokrywy
studzienki*:
polietylen
do 80 °C
ruch pieszy do 200 kg
1.4
Podłączenia
Studnia umożliwia uniwersalny montaż wszystkich rozdzielaczy posiadających
od dwóch do dwudziestu obwodów.
*Studnia została zaprojektowana dla tej klasy obciążenia.
Uwaga:
Przed zamontowaniem dostarczone komponenty należy sprawdzić pod kątem
występowania widocznych uszkodzeń.
Podczas montażu w studni należy stosować się do wskazówek podanych
w instrukcji montażu dołączonej do rozdzielacza RAUEGO CLICK.
3
2.1
ETAPY MONTAŻU
Wymiary wykopu należy dobrać w taki sposób, aby odstęp pomiędzy studnią
rozdzielaczową, a ścianą wykopu wynosił na całym obwodzie min. 50 cm.
Przed zamontowaniem studni rozdzielaczowej należy zagęścić podłoże, aby
zapewnić odpowiednią nośność.
Wymiary w mm
Studnia rozdzielaczowa
Wykop (min.)
Szerokość
 980
1980
Długość
1300
2300
Wysokość
1340
1440
-- Odległość od istniejących lub planowanych drzew musi odpowiadać co
najmniej maksymalnej średnicy korony, aby uniknąć wrastania korzeni
-- Podłoże wykopu musi być dostatecznie nośne i równe (wypoziomowane)
-- Głębokość wykopu należy wykonać w taki sposób, aby studnia rozdzielaczowa spoczywała na podsypce z piasku o grubości ok. 10-15 cm
2.2
Położenie otworu licząc od lewej strony z zaznaczoną pozycją 4
X
1
2
3
4
5
6
7
8
9
Wykonanie wykopu
Wykonanie podłączeń dla rur w podstawie studni
Ilość odwodów rozdzielacza
2
10
2
3
4
5
6
7
8
9
10
Uwaga:
Możliwe położenia otworów zaznaczono poprzez oznakowanie po zewnętrznej
stronie ściany studni. Wyznaczając położenie rozdzielacza RAUEGO CLICK
w studni należy uwzględnić dostępną długość przewodu doprowadzającego
i montaż zaworów kulowych.
Rys. 1-1 Sposób przyłożenia wiertła
Rys. 1-2 Osadzanie uszczelki
W celu umożliwienia podłączenia przewodów do rozdzielacza konieczne jest
wykonanie w ścianie zewnętrznej studni rozdzielaczowej otworów dla każdej
rury. W zależności od średnicy rur należy zastosować różne wiertnice.
Przepusty w ścianie uszczelnia się przy użyciu uszczelek z gumy. Przed zamontowaniem uszczelek należy posmarować je środkiem ślizgowym RAUGEO.
Następnie można je wsunąć w przewidziane do tego celu otwory.
Ø rury [mm]
maks. Ø otworu* [mm]
20
38
25
38
32
51
40
51
50
64
63
76
*Zaleca się, by wybrana średnica wiertła nie była mniejsza niż 2 mm od podanych
wartości.
Zalecane położenie przyłączy obwodów geotermalnych/położenie otworów
przedstawiono w poniższej tabeli.
75
90
Wskazówka:
W przypadku, gdy pomimo zastosowania środka ślizgowego zaślepki nie dają
się zamontować, można ostrożnie wbić je przy użyciu młotka gumowego.
2.3
Montaż studni
-- Na nośne, równe dno wykopu nasypać ok. 10-15 cm piasku
-- Zamocować liny do zaczepów umieszczonych na podstawie
-- Ustawić podstawę na podsypce piaskowej w wykopie
-- Wypoziomować podstawę! Należy przy tym zwrócić uwagę na to, by
zachować w miarę możliwości równy odstęp od krawędzi wykopu.
4
2.4
Podłączenie obwodów geotermalnych i przewodów
doprowadzających
Miejsce połączenia pomiędzy podstawą, a stożkiem studni rozdzielaczowej
uszczelnia się, przymocowując taśmę uszczelniającą na obrzeżu podstawy.
Wskazówka:
Przed przymocowaniem taśmy uszczelniającej należy oczyścić powierzchnię
studni w miejscu, w którym ma być przyklejona.
W celu zapewnienia optymalnego uszczelnienia taśmę uszczelniającą w miej­
scu styku można pociągnąć równolegle do siebie.
Rys. 1-3 Przeprowadzenie obwodów geotermalnych
Uwaga:
W celu zapewnienia wodoszczelności uszczelki przelotowej rury sond oraz
przewodów doprowadzających należy przeprowadzić przez ścianę studni
idealnie w poziomie i bez wytwarzania naprężeń!
Przeprowadzić rury z zewnątrz przez uszczelki przelotowe i osadzić w śrubunkach rozdzielacza. W razie potrzeby nałożyć środek ślizgowy RAUGEO, aby
ułatwić wprowadzenie.
Przewody główne montuje się analogicznie do obwodów geotermalnych.
Prawidłowy sposób postępowania w celu podłączenia obwodów geotermalnych i przewodów doprowadzających do rozdzielacza RAUGEO CLICK przedstawiono w instrukcji montażu rozdzielacza RAUGEO CLICK.
Uwaga:
Rury podłączane do wyjść rozdzielacza należy zainstalować w taki sposób, aby
nigdy nie były źródłem obciążeń rozciągających ani ściskających.
Wskazówka:
Jeśli w przypadku rozdzielacza 10-obwodowego nie będzie można obsługiwać
zaworu kulowego przy użyciu dźwigni, to dźwignię tę można zdemontować
i obsługiwać zawór przy pomocy klucza płaskiego SW 10.
2.5
Rys. 1-5 Sposób przykręcenia stożka studni do podstawy
Nałożyć stożek studni, włożyć śruby w przewidziane do tego celu otwory
i przy pomocy nakrętek połączyć ze sobą podstawę i stożek studni.
Wskazówka:
Podczas nakładania stożka należy zwrócić uwagę na oznaczenia
pozycjonujące!
Uwaga:
Śruby łączące dociągnąć przy pomocy odpowiednich narzędzi (np. klucza
dynamometrycznego), stosując moment skręcający rzędu 1,5 do 2 Nm.
2.6
Osadzenie zwieńczenia studni
Montaż stożka studni na podstawie
Rys. 1-6 Zamocować uszczelkę LKS
Rys. 1-4 Zamocowanie taśmy uszczelniającej
Zamontować uszczelkę LKS na górnej krawędzi otworu włazowego. Należy
przy tym zwrócić uwagę na wystający brzeg.
5
Wskazówka:
Aby ułatwić założenie uszczelki, ten etap montażu powinny wykonywać dwie
osoby.
W przypadku uszczelki LKS chodzi o uszczelkę pęczniejącą, która musi
spęcznieć podczas montażu.
Uszczelka musi spoczywać płasko na górnym obrzeżu studni. Dolny koniec
uszczelki nie może przy tym opierać się na obręczy.
Wsunąć zwieńczenie studni w część stożkową na taką głębokość, aby leżała
ona na tej samej wysokości, co powierzchnia otaczającego terenu.
Rys. 1-10 Zamontować pokrywę studni
Rys. 1-7 Nakładanie środka ślizgowego RAUGEO na uszczelkę LKS
Nałożyć środek ślizgowy RAUGEO na uszczelkę LKS, aby ułatwić wsunięcie
zwieńczenia studni.
Zabezpieczyć studnię przed otwarciem przez nieupoważnione osoby, przykręcając pokrywę studni.
Wskazówka:
Przed przykręceniem należy sprawdzić, czy zwieńczenie studni spoczywa
bezpiecznie na stożku!
2.7
Zasypanie wykopu
-- Dokładne zasypanie przestrzeni wokół studni przesianym materiałem G1-G2,
jak np. pospółką lub żwirem o uziarnieniu do 32 mm (np. 0/32 lub 2/16)
-- Nie stosować ciężkiego sprzętu do zagęszczania bezpośrednio nad stożkiem
i przyłączami rur. Zagęszczenie należy wykonać analogicznie do normy
PN-EN 1610
Rys. 1-8 Montaż uszczelki Rolling
Uwaga:
Studnię należy zabezpieczyć w miejscu zamontowania przed wypieraniem.
Przed wsunięciem zwieńczenia studni do stożka należy zamontować na
zwieńczeniu uszczelkę Rolling, aby zapobiec zabrudzeniu uszczelki LKS.
Wskazówka:
Podczas osadzania zwieńczenia studni uszczelka Rolling musi spoczywać na
uszczelce LKS.
Rys. 1-9 Wsuwanie zwieńczenia studni
6
Uwaga:
Studnia jest przeznaczona pod ruch pieszy z obciążeniem do max. 200 kg.
Maszynom budowlanym i pojazdom nie wolno przejeżdżać po zakopanej
studni!
