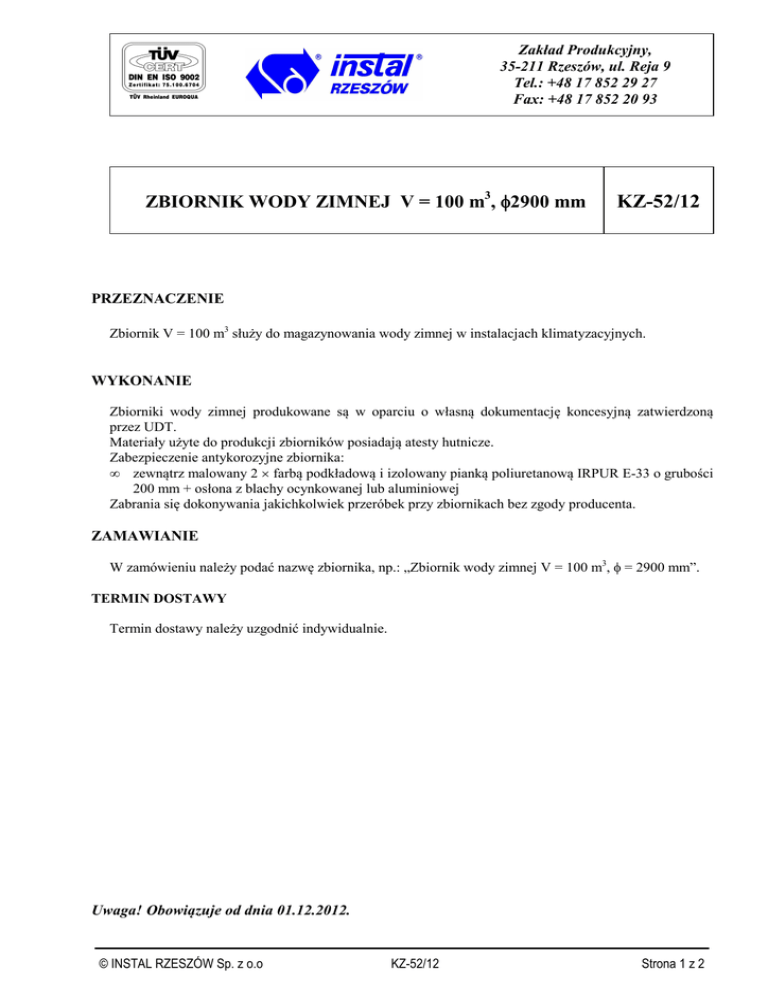

ZBIORNIK WODY ZIMNEJ V = 100 m3, φ2900 mm
KZ-52/12
PRZEZNACZENIE
Zbiornik V = 100 m3 służy do magazynowania wody zimnej w instalacjach klimatyzacyjnych.
WYKONANIE
Zbiorniki wody zimnej produkowane są w oparciu o własną dokumentację koncesyjną zatwierdzoną
przez UDT.
Materiały użyte do produkcji zbiorników posiadają atesty hutnicze.
Zabezpieczenie antykorozyjne zbiornika:
• zewnątrz malowany 2 × farbą podkładową i izolowany pianką poliuretanową IRPUR E-33 o grubości
200 mm + osłona z blachy ocynkowanej lub aluminiowej
Zabrania się dokonywania jakichkolwiek przeróbek przy zbiornikach bez zgody producenta.
ZAMAWIANIE
W zamówieniu należy podać nazwę zbiornika, np.: „Zbiornik wody zimnej V = 100 m3, φ = 2900 mm”.
TERMIN DOSTAWY
Termin dostawy należy uzgodnić indywidualnie.
Uwaga! Obowiązuje od dnia 01.12.2012.
© INSTAL RZESZÓW Sp. z o.o
KZ-52/12
Strona 1 z 2
Zakład Produkcyjny,
35-211 Rzeszów, ul. Reja 9
Tel.: +48 17 852 29 27
Fax: +48 17 852 20 93
ZBIORNIK WODY ZIMNEJ V = 100 m3, φ2900 mm
o
90
510
C
o
USYTUOWANIE KRÓĆCÓW
45
E
D
o
o
3145
180
0
A
D1/E1
C
50
o
o
270
4xC
B
E/D
o
30
35
o
o
16720
4500
12780
45
Tabela króćców:
E1 – Doprowadzenie dolne DN125
E – Odprowadzenie górne DN125
D1 – Odprowadzenie dolne DN150
D – Doprowadzenie górne DN150
C – Czujnik pomiarowy 3/8”
B – Odpowietrzenie G1”
A – Właz DN500
4500
C
B
A
D1
510
Charakterystyka techniczna:
C
1)
2)
3)
4)
1810
600
1655
E1
Ciśnienie robocze
Temperatura
Pojemność
Waga
0,3 Mpa
do 45°C
100 m3
13 850 kg
(bez izolacji)
2000
