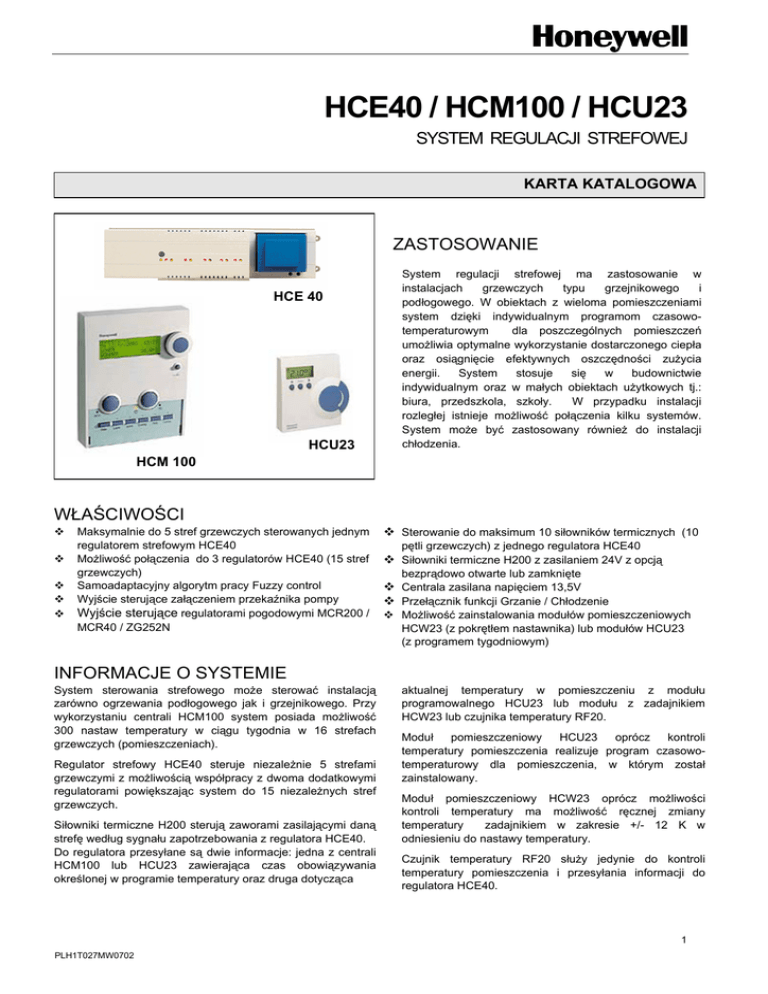

Karta katalogowa

HCE40 / HCM100 / HCU23
SYSTEM REGULACJI STREFOWEJ
KARTA KATALOGOWA
ZASTOSOWANIE
HCE 40
HCU23
System regulacji strefowej ma zastosowanie w
instalacjach
grzewczych
typu
grzejnikowego
i
podłogowego. W obiektach z wieloma pomieszczeniami
system dzięki indywidualnym programom czasowotemperaturowym
dla poszczególnych pomieszczeń
umożliwia optymalne wykorzystanie dostarczonego ciepła
oraz osiągnięcie efektywnych oszczędności zużycia
energii.
System
stosuje
się
w
budownictwie
indywidualnym oraz w małych obiektach użytkowych tj.:
biura, przedszkola, szkoły.
W przypadku instalacji
rozległej istnieje możliwość połączenia kilku systemów.
System może być zastosowany również do instalacji
chłodzenia.
HCM 100
W£AŚCIWOŒCI
™
™
™
™
™
Maksymalnie do 5 stref grzewczych sterowanych jednym
regulatorem strefowym HCE40
Możliwość połączenia do 3 regulatorów HCE40 (15 stref
grzewczych)
Samoadaptacyjny algorytm pracy Fuzzy control
Wyjście sterujące załączeniem przekaźnika pompy
Wyjście sterujące regulatorami pogodowymi MCR200 /
MCR40 / ZG252N
™ Sterowanie do maksimum 10 siłowników termicznych (10
pętli grzewczych) z jednego regulatora HCE40
™ Siłowniki termiczne H200 z zasilaniem 24V z opcją
bezprądowo otwarte lub zamknięte
™ Centrala zasilana napięciem 13,5V
™ Przełącznik funkcji Grzanie / Chłodzenie
™ Możliwość zainstalowania modułów pomieszczeniowych
HCW23 (z pokrętłem nastawnika) lub modułów HCU23
(z programem tygodniowym)
INFORMACJE O SYSTEMIE
System sterowania strefowego może sterować instalacją
zarówno ogrzewania podłogowego jak i grzejnikowego. Przy
wykorzystaniu centrali HCM100 system posiada możliwość
300 nastaw temperatury w ciągu tygodnia w 16 strefach
grzewczych (pomieszczeniach).
Regulator strefowy HCE40 steruje niezależnie 5 strefami
grzewczymi z możliwością współpracy z dwoma dodatkowymi
regulatorami powiększając system do 15 niezależnych stref
grzewczych.
Siłowniki termiczne H200 sterują zaworami zasilającymi daną
strefę według sygnału zapotrzebowania z regulatora HCE40.
Do regulatora przesyłane są dwie informacje: jedna z centrali
HCM100 lub HCU23 zawierająca czas obowiązywania
określonej w programie temperatury oraz druga dotycząca
aktualnej temperatury w pomieszczeniu z modułu
programowalnego HCU23 lub modułu z zadajnikiem
HCW23 lub czujnika temperatury RF20.
Moduł
pomieszczeniowy
HCU23
oprócz
kontroli
temperatury pomieszczenia realizuje program czasowotemperaturowy dla pomieszczenia, w którym został
zainstalowany.
Moduł pomieszczeniowy HCW23 oprócz możliwości
kontroli temperatury ma możliwość ręcznej zmiany
temperatury
zadajnikiem w zakresie +/- 12 K w
odniesieniu do nastawy temperatury.
Czujnik temperatury RF20 służy jedynie do kontroli
temperatury pomieszczenia i przesyłania informacji do
regulatora HCE40.
1
PLH1T027MW0702
HCE40 / HCM100 / HCE23 SYSTEM REGULACJI STREFOWEJ
ELEMENTY SYSTEMU
Regulator strefowy HCE40
Regulator steruje maksymalnie 5 strefami
grzewczymi przy pomocy siłowników
termicznych H200 zainstalowanych na
zaworach zasilających strefę grzewczą.
Regulator realizuje program czasowy lub
utrzymuje temperaturę na poziomie nastawy
modułu pomieszczeniowego.
Centrala sterująca HCM100
Jednostka
sterująca
realizująca
wprowadzone programy czasowe: dzienne,
tygodniowe,
wakacyjne
lub
okolicznościowe.
Praca
w
trybach:
automatycznym, ręcznym lub oszczędnościowym ECO.
Moduł programowalny HCU23
Moduł pomieszczeniowy z programem
dziennym lub tygodniowym, z 4 czasami
przełączeń na dobę. Dwa poziomy
temperatur. Wbudowany czujnik
temperatury.
WŁAŚCIWOŚCI TECHNICZNE
• zasilanie: 230V, 50 Hz, +10% /- 15%
maks. 62 VA
• klasa bezpieczeństwa: IP30
• montaż naścienny lub na szynie DIN
• wymiary: 82 x 332 x 82 mm
• temperatura pracy: 0...+50oC
• wilgotność: maks. 5...93%
• współpraca z dodatkowo 2 regulatorami
HCE40
• sterowanie maksymalnie 10 siłownikami
H200 (24V)
•
•
•
•
•
•
•
zasilanie: 9-13,5V, 50 Hz, maks. 2 VA
klasa bezpieczeństwa: IP30
montaż naścienny
temperatura pracy: 0...+50oC
wilgotność: maks. 5...93%
wymiary: 170 x 127 x 40 mm
podtrzymanie pamięci: 3 baterie typu
AAA Micro 1,5V, maks. 1000 godz.
• centralna jednostka realizuje 15
indywidualnych programów czasowotemperaturowych
• zasilanie: 9-13,5V
• program z dwoma poziomami regulacji:
2x grzanie, 2xobniżenie
• zakres temperatur: 12 oC...28 oC
• montaż naścienny
• klasa bezpieczeństwa: IP30
• wymiary: 103 x 98 x 28 mm
• tryb pracy automatyczny lub ręczny
Moduł HCW23
Moduł pomieszczeniowy z nastawnikiem
temperatury. Wbudowany czujnik
temperatury. Współpracuje z regulatorem
HCE40.
Siłownik termiczny H200
Siłownik termiczny steruje dopływem ciepła
do strefy grzewczej według
zapotrzebowania na ciepło. Siłownik jest
sterowany sygnałem z regulatora HCE40.
Czujnik temperatury RF20
Czujnik temperatury wartość temperatury
pomieszczenia przesyła do regulatora
HCE40.
Przekaźnik pomy HREL1
Przekaźnik załaczający pompę obiegową w
celu dostawy ciepła według
zapotrzebowania systemu.
Kabel z łącznikiem HCV2
2
• zakres regulacji: +/- 12 oC
• czujnik: 20 kOhm
•
•
•
•
zasilanie : 24 V
H200-AO: bezprądowo otwarty
H200-AG: bezprądowo zamknięty
gwint M30x1,5
• długość kabla 1 m
• wbudowany czujnik temperatury o
oporności 20 kOhm
• napięcie 24V / 50Hz
• obciążenie 16A / 150 V
• montaż na szynie DIN
• kabel do H200 o długości 2 m
PLH1T027MW0702
HCE40 / HCM100 / HCE23 SYSTEM REGULACJI STREFOWEJ
PRZYKŁADY ZASTOSOWAŃ
SYSTEM 1
•
•
•
•
•
Sterowanie temperaturą indywidualnie w maksimum 5 strefach grzewczych (do 10 pętli grzewczych
sterowanych siłownikami termicznymi H200).
System bez programu czasowego.
Regulator odnosi się do temperatury bazowej 200C.
Wartość temperatury pomieszczenia przesyłana z modułów pomieszczeniowych HCW23 lub
czujników temperatury RF20 (opcja) do regulatora HCE40.
Moduł pomieszczeniowy HCW23 z nastawnikiem z zakresem regulacji +/-12 K.
SYSTEM 2
•
•
•
•
•
Sterowanie temperaturą indywidualnie w maksimum 5 strefach grzewczych (do 10 pętli grzewczych
sterowanych siłownikami termicznymi H200).
System z programem czasowym w pierwszej strefie realizowany przez moduł programowalny HCU23
według programu tygodniowego z dwoma poziomami regulacji: 2x grzanie, 2x obniżenie z zakresem
regulacji 12 oC...28 oC.
W strefach 2 ... 5 realizacja temperatury w odniesieniu do wskazań modułów pomieszczeniowych
HCW23. Regulator odnosi się do temperatury bazowej 200C.
Wartość temperatury pomieszczenia przesyłany z modułu programowalnego HCU23, modułu
pomieszczeniowego HCW23 lub czujnika temperatury RF20 (opcja) do regulatora HCE40.
Moduł pomieszczeniowy HCW23 z nastawnikiem z zakresem regulacji +/-12 K.
PLH1T027MW0702
3
HCE40 / HCM100 / HCE23 SYSTEM REGULACJI STREFOWEJ
SYSTEM 3
•
•
•
•
•
System złożony z 3 regulatorów strefowych HCE40.
Sterowanie temperaturą indywidualnie w maksimum 15 strefach grzewczych (do 30 pętli grzewczych
sterowanych siłownikami termicznymi H200).
Centrala HCM100 umożliwia wprowadzenie 15 niezależnych programów czasowo-temperaturowych z
zakresem regulacji 12 oC...28 oC.
W strefach grzewczych moduły pomieszczeniowe HCW23 z zabudowanym czujnikiem temperatury i
nastawnikiem przesyłają wartość temperatury w pomieszczeniu oraz uchyb temperatury określony
nastawnikiem.
Moduł pomieszczeniowy HCW23 z nastawnikiem z zakresem regulacji +/-12 K.
