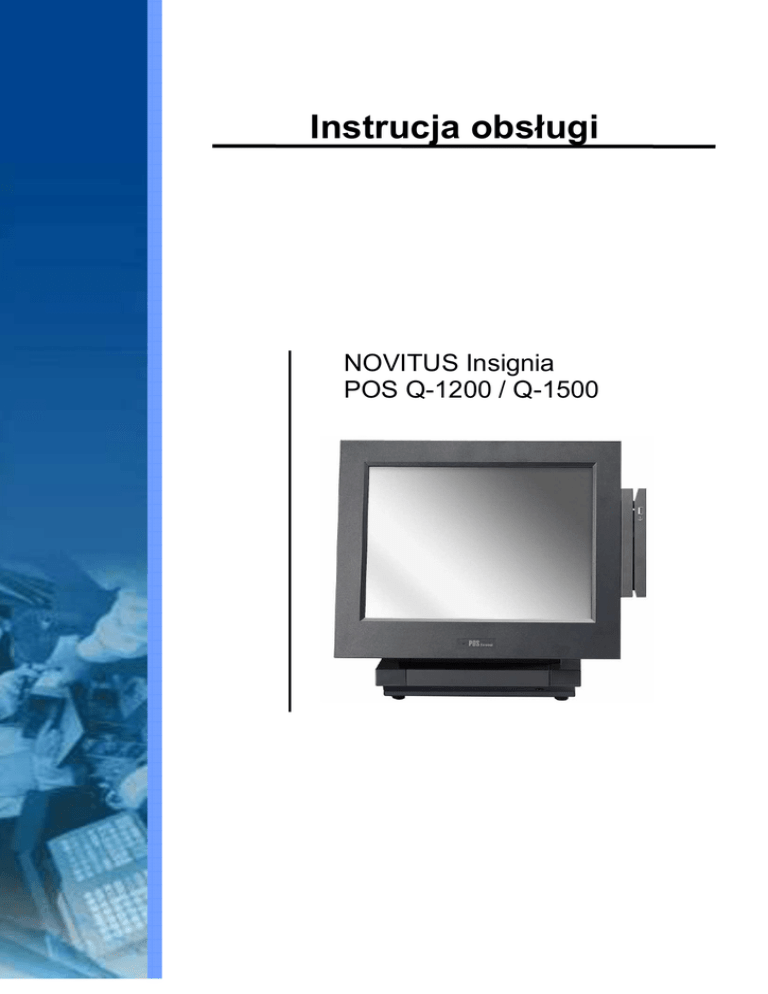

Instrukcja obsługi

Instrucja obsługi
NOVITUS Insignia
POS Q-1200 / Q-1500
TRADEMARK
Intel®, Pentium® and MMX są zarejestrowanymi znakami towarowymi Intel® Corporation. Microsoft® and
Windows® są zarejestrowanymi znakami towarowymi Microsoft Corporation.
2
Bezpieczeństwo
Informacje dotyczące bezpieczeństwa uŜytowania
1. W celu wyłącznienia urządzenia naleŜy uŜyć przycisu włącz/wyłącz a następnie wyjąć wtyczę
kabla zasilającego ze źródła zasilania.
2. NaleŜy zapoznać się z niniejszą instrucją obsługi oraz zachować ją w bezpiecznym miejscu.
3. NaleŜy zwracać uwagę na wszelie oznaczenia dotyczące bezpiecznego uŜytowania znajdujące
się na urządzeniu.
4. Nie naleŜy korzystać z urządzenia w miejscu gdzie będzie ono naraŜone na kontat z cieczami.
5. Urządzenie powinno być zainstalowane na stabilnej podstawie. Upadek urządzenia moŜe
spowodować jego uszkodzenie bądź zniszczenie.
6. Urządzenie wyposaŜone jest w odpowiednie otwory wentylacyjne. Podczas instalacji i
urzytowania naleŜy zwrócić szczególną uwagę, by otwory wentylacyjne nie zostały zasłonięte.
Zasłonięcie otworów wentylacyjnych lub ograniczenie do nich dostępu powietrza moŜe
spowodować przegrzanie urządzenia czego skutiem moŜe być jego niewłaściwe funkcjonowanie
lub trwałe uszodzenie. Urządzenie nie powinno być instalowane i urzytkowane w pobliŜu źródeł
ciepła.
7. Urządzenie moŜe być zasilane wyłącznie z sieci odpowiadającej normom wsazanym na
urządzeniu.
8. NaleŜy zwrócić szególną uwagę na połoŜenie przewodu zasilającego. Nie moŜe on znajdować
się w miejscu, gdzie nataŜony będzie na wyrwanie z gniazda zasilającego bądź przerwanie.
9. Nie naleŜy umieszczać jaich kolwiek części lub przedmiotów wewnątrz urządzenia. Nie naleŜy
spoŜywać napojów w pobliŜu urządzenia.
SYMBOL
Urządzenie jest zgodne z dyretywą Unii Europejskiej 2004/108/EC dotyczącą
ompatybilności eletromagnetycznej oraz dyretywą 2006/95/EC dotyczącą niskiego
napięcia.
FCC
Urządzenie jest zgodne z wymogami rozdziału 15 zasad FCC. UŜytkowanie podlega następującym
warunom:
(1) Urządzenie nie moŜe powodować Ŝadnego niekorzystnego wpływu.
(2) Urządzenie jest podatne na niekorzystny wpływ, nawet mogący powodować jego
nieprawidłowe działanie lub uszodzenie.
3
BATERIE LITOWE
Istnieje ryzyko wybuchu w przypadu nieprawidłowej instalacji baterii. Bateria moŜe być wymieniona
tylo i wyłącznie na identyczną lub o identycznych parametrach jak bateria zainstalowana w
urządzeniu przez producenta. Wymianę baterii powinien przeprowadzać wyłącznie przeszolony
pracowni serwisu.
SYMBOL WEEE
(ang. Waste Electrical and Electronic Equipment Directive 2002/96/EC) – dyretywa unijna dotycząca
kolecjonowania oraz przetwórstwa urządzeń eletrycznych i eletronicznych oraz ich komponentów.
Znak przekreślonego kosza informuje, iŜ po zakończeniu uŜytowania urządzenia nie moŜe ono być
wyrzucone razem z innymi odpadami. Urządzenie musi być oddane do instytucji zajmującej się
kolekcjonowaniem oraz przetwórstwem tego typu urządzeń.
Pamiętaj! Oddanie urządzenia do instytucji zajmującej się kolekcjonowaniem oraz przetwórstwem
tego typu urządzeń pomoaga chronić środowiso naturalne.
W celu uzysania informacji o najbliŜszym puncie przyjęć zuŜytego sprzętu elektornicznego naleŜy
skontaktowac się ze sprzedawcą lub odpowienim wydziałem władz lokalnych.
4
5
Spis treści
1.
Zawartość opaowania .............................................................................................................. 7
1.1. Wyposarzenie standardowe ............................................................................................... 7
1.2. Wyposarzenie opcjonalne .................................................................................................. 7
2.
Wygląd urządzenia .................................................................................................................... 8
2.1. Widok z przodu .................................................................................................................. 8
2.2. Widok z boku ...................................................................................................................... 8
2.3. Widok z tyłu ....................................................................................................................... 9
2.4. Widok ze spodu ................................................................................................................. 9
2.5. Widok portów I/O .............................................................................................................. 10
3.
Instalacja sterowników ........................................................................................................... 11
3.1. Lista sterowniów ............................................................................................................... 11
3.2. Instalacja sterowników chipset'u ...................................................................................... 11
3.3. Instalacja sterowników portów USB .................................................................................13
3.4. Instalacja sterowników Wi-Fi ............................................................................................15
3.5. Instalacja sterowników karty graficznej ............................................................................. 15
3.6. Instalacja sterowników ekranu dotykowego ....................................................................... 17
3.7. Instalacja sterowników audio ........................................................................................... 18
3.8. Instalacja sterowniów sieci LAN10/100Mb ........................................................................20
4.
Instalacja urządzeń peryferyjnych .......................................................................................... 21
4.1. Czytnik kart magnetycznych ............................................................................................21
4.2. Szuflada kasowa ............................................................................................................. 22
5.
Wymiana komponentów ......................................................................................................... 24
5.1. Wymiana dysku twardego ............................................................................................... 24
5.2. Wymiana czytnika CF (opcjonalny) ..................................................................................25
5.3. Wymiana płyty głównej lub portów I/O ..............................................................................25
5.4. Wymiana płyty inwertera lub płyty ekranu dotykowego ......................................................26
6.
Specyfikacja ............................................................................................................................ 28
7.
Ustawienia przełączników ....................................................................................................... 30
8.
7.1. Konektory ....................................................................................................................... 31
7.2. Przełączniki ..................................................................................................................... 31
7.3. Definicje PIN ................................................................................................................... 33
7.4.
Ustawienia BIOS ..................................................................................................................... 38
8.1. BIOS Setup Utility ............................................................................................................ 38
8.2. BIOS Setup ..................................................................................................................... 38
8.3. W przypadu problemów ...................................................................................................38
8.4 Menu główne BIOS............................................................................................................ 38
6
1. Zawartość opaowania
Wyjmij urządzenie z kartonu oraz wypełniaczy zabezpieczających na czas transportu.
Sprawdź czy w opakowaniu znajdują się następujące elementy:
1.1.
1.2.
Wyposarzenie standardowe
a. Płyta CD ze sterowniami
b. Urządzenie
c. Kabel zasilający
d. Instrukcja obsługi
Wyposarzenie opcjonalne
a. Czytnik kart magnetycznych
b. Wyświetlacz klienta LCD / VFD
c. Drugi eran LCD o przekątnych 7", 8.4", 10.4", 12.1"
7
2. Wygląd urządzenia
2.1.
Widok z przodu
czytnik MSR
Dioda
2.2.
Włącz / Wyłącz
Widok boczny
Wychylenie 65˚ ~ -25˚
Otwory wentylacyjne
Miejsce na wyświetlacz
Podstawa
8
2.3.
Widok z tyłu
Panel portów
2.4.
I/O
Widok od spodu
Gumowe podkładki
Otwory montarzowe VESA
9
2.5.
Panel portów
LAN
DC Jack
Line in
Szuflada
kasowa
I/O
Line out
USB (4)
COM (4)
2-gi VGA
LPT
WAśNE: KaŜdy z portów COM - max 500 mA
10
3. Instalacja sterowników
3.1.
Lista sterowników
Folder/Plik
Opis
<CD>:\POS360_B78.htm
Lista sterowników B78
<CD>:\COMMON\INTEL\Chipset
Sterowniki chipset'u
<CD>:\COMMON\INTEL\USB 20
Sterowniki USB
<CD>:\COMMON\INTEL\VGA\i85x
Sterowniki VGA
<CD>:\COMMON\POS_Touch
<CD>:\COMMON\Ac97_codec\Realtek\ALC202A
Sterowniki dotyku
Sterowniki audio
Sterowniki LAN 10/100Mb
<CD>:\COMMON\Lan_driver\R8139_810x
<CD>:\COMMON/Wireless_LAN/802.11abg/UNEX_CM10/ Sterowniki Wi-Fi
Win2K_XP/DV4.2.2.14
PoniŜszy opis dotyczy instalacji na urządzeniu z systemem operacyjnym MS Windows 2000
lub MS Windows XP
3.2.
Instalacja sterowników chipset'u
a. Kliknij dwukrotnie “infinst_enu_6.0.1.1002”
b. Kliknij “Next” (Dalej)
11
c. Zapoznaj się a następnie zaakceptuj warunki
d. Kliknij “Next” (Dalej)
umowy licencyjnej
e. Kliknij “Finish” (Zakończ) i uruchom ponownie
urządzenie
12
3.3.
Instalacja sterowników USB 2.0
OS
Wymagania USB 2.0
Windows
XP
sterowniki USB 2.0 dostarczone w Service Pack 1 (SP1) for Windows
XP, dostępne przez Windows Update.
Windows
2000
sterowniki USB 2.0 dostarczone w Service Pack 4 (SP4) for Windows
XP, dostępne przez Windows Update.
Windows
98SE/Me
sterowniki USB 2.0 dostępne na Intel developer site.
Firmy instalujące urządzenia powinny skontaktować się z Oranqe Ware.
Windows 98
Urzytkownicy powinni zwrócić się do bezpośredniego sprzedawcy. JeŜeli
(Retail)
sterownii USB 2.0 nie są dostępne, porty będą dzaiłały jako USB 1.1
Linux
wsparcie dla USB 2.0 dostępne w kernel 2.4.19 lub późniejszych wersjach
a. Kliknij prawym przyciskiem na ekranie i wybierz
b. Wybierz SPRZĘT MENADśER
WŁAŚCIWOŚCI
URZĄDZEŃ
c. Wybierz INNE URZĄDZENIA kontroler USB WŁAŚCIWOŚCI
13
we właściwościach systemu
d. Wybierz "URZĄDZENIE” “AKTUALIZACJA
e. Kliknij “Next” (Dalej)
STEROWNIKÓW…”
f.
g. Wybierz “WskaŜ lokalizację” następnie kliknij
Wybierz “Szukaj właściwych…” następnie kliknij
“Next” (Dalej)
“Next” (Dalej)
h. Wybierz sterownik poprzez wskazanie “Browse”
i.
(Szukaj) następnie OK w celu zatwierdzenia
14
Kliknij
“Next” (Dalej)
j.
k. Gotowe
Kliknij “Finish” (Zakończ) i uruchom ponownie
urządzenie
3.4.
Instalacja sterowników Wi-Fi
Instalacja sterowników sieci bezprzewodowej Wi-Fi jest wymagana wyłącznie w przypadku
urządzeń wyposarzonych fabrycznie we wspomniane urządzenie.
Aby zainstalować odpowiednie sterowniki z płyty instalacyjnej naleŜy wybrać:
•
MiniPCI IEEE802.11a/b/g Wireless LAN UNEX CM10
a następnie wskazać właściwy system operacyjny zainstalowany na urządzeniu.
3.5.
Instalacja sterowników grafiki (VGA)
b. Wybierz “v14.19.50”
a. Kliknij na “Win2K_XP”
15
c. Wybierz “win2K_xp141950” z v14.19.50
d. Kliknij “Next” (Dalej)
e. Kliknij “Next” (Dalej)
f. Zapoznaj się a następnie zaakceptuj warunki
umowy licencyjnej
g. Wybierz “Yes, I want to restart my computer
now” i potwierdź poprzez “Finish"
16
3.6.
Instalacja sterowników ekranu dotykowego
a. Kliknij dwukrotnie na ”Setup” on the “
b. Kliknij “Next” (Dalej)
c. Kliknij “Next” (Dalej)
d. Wybierz “Install the software automatically” a
następnie ”Next” (Dalej)
e. Zapoznaj się a następnie zaakceptuj warunki
f. Kliknij “Next” (Dalej)
umowy licencyjnej
17
g. Kliknij “Next” (Dalej)
h. Wybierz “USB” a następnie ”Next” (Dalej)
i. Kliknij “Next” (Dalej)
j. Wybierz “Continue Anyway”
k. Kliknij “Finish” (Zakończ)
l. Kliknij “OK” w celu ponownego uruchomienia
urządzenia
18
3.7.
Instalacja sterowników audio
a. Wybierz “A3.71”
b. Kliknij dwukrotnie na “wdm_a371”
c. Kliknij “Next” (Dalej)
d. Kliknij “Next” (Dalej)
e. Kliknij “Finish” (Zakończ)
19
3.8.
Instalacja sterowników LAN 10/100Mb
a. Kliknij dwukrotnie ”Setup"
b. Kliknij “Finish” (Zakończ)
c. Kliknij “OK” w celu ponownego uruchomienia
urządzenia
20
4. Instalacja urządzeń peryferyjnych
4.1.
Instalacja czytnika kart magnetycznych MSR
W dowolnej chwili po zakupie istnieje moŜliwość rozbudowy funcjonalności Państwa
urządzenia poprzez zainstalowanie czytnia kart magnetycznych.
a. Odręć śruby zaznaczone na zdjęciu powyŜej
b. Podłącz czytnik za pomocą kabla
c. Umieść czytnik jak na zdjęciu powyŜej i przykręć
śrubami
21
4.2.
Instalacja szuflady kasowej
Do POS Q-1200 / Q-1500 Istnieje moŜliwość zainstalowania szuflady kasowej
4.2.1. Schemat Pin
6
Pin
1
2
3
4
5
6
1
Signal
GND
DOUT bit0
DIN bit0
12V / 19V
DOUT bit1
GND
4.2.2. Rejestr kontrolerów szuflady kasowej
Kontroler szuflady kasowej korzysta z adresów I/O w celu sterowania pracą szuflady
Register Location: 4B8h
Attribute: Read / Write
Size: 8bit
BIT
BIT7
BIT6
BIT5
BIT4
Attribute Reserved Reserved Reserved Read
BIT3
BIT2
BIT1
BIT0
Reserved Write
Write
Reserved
7 6 5 4 3 2 1 0
X X X
X
X
Reserved
Cash Drawer “DOUT bit1” pin output control
Cash Drawer “DOUT bit0” pin output control
Cash Drawer “DIN bit0” pin input status
Reserved
Bit 7: Reserved.
Bit 6: Reserved.
Bit 5: Reserved.
Bit 4: Cash Drawer “DIN bit0” pin input status.
= 1: the Cash Drawer closed or no Cash Drawer.
= 0: the Cash Drawer opened.
Bit 3: Reserved.
Bit 2: Cash Drawer “DOUT bit0” pin output control.
= 1: Opening the Cash Drawer
= 0: Allow closing the Cash Drawer
22
Bit 1: Cash Drawer “DOUT bit1” pin output control.
= 1: Opening the Cash Drawer
= 0: Allow closing the Cash Drawer
Bit 0: Reserved
4.2.3. Przykład komend kontrolnych szuflady kasowej
W DOS lub Windows98 sorzystaj z programu Debug.EXE
Komenda
O 4B8 04
O 4B8 00
Szuflada kasowa
Opening
Allow to closing
Set the I/O address 4B8h bit2 =1 for opening the Cash Drawer by “DOUT bit0” pin
control.
Set the I/O address 4B8h bit2 = 0 to allow closing Cash Drawer.
Komenda
I 4B8
Szuflada kasowa
Check status
The I/O address 4B8h bit4 =1 means the Cash Drawer is closed or no Cash Drawer.
The I/O address 4B8h bit4 =0 means the Cash Drawer is open.
23
5. Wymiana komponentów
UWAGA!
Wymiany komponentów moŜe być wykonywana wyłącznie przez uprawnionego pracownika
serwisu.
Dokonywanie napraw samodzielnie moŜe spowodować uszkodzenie sprzętu oraz
uszczerbkiem lub utratą zdrowia i Ŝycia!
5.1.
Wymiana dysku twardego
a. Odręć śruby umieszczone na przednim panelu
b. Rozłącz kabel IDE dysku twardego
c. Wykręć 4 śruby mocujące podkład dysku
d. Wykręć 4 śruby mocujące dysk twardy
twardego
24
5.2.
Wymiana czytnika kart CF (opcja)
a. Odręć śruby umieszczone na przednim panelu
5.3.
b. Rozłącz kabel IDE następnie odkręć 3 śruby
mocujące czytni CF
Wymiana płyty głównej lub portów I/O
a. Zwolnij klipsy mocujące
b. Rozłącz przewody (5) IDE, LVDS, Inverter, touch,
VFD
c.
d. Unieś górną część urządzenia
Wyręć śruby znajdujące się po obydwu bokach
podstawy urządzenia
25
e. Wykręć śruby mocujące
f.
Rozłącz przewód wyłącznika
g. Wykręć śruby (4), następnie wysuń płytę główną
w kierunku jak zaznaczono na zadjęciu
5.4.
Wymiana płyty inwertera lub płyty eranu dotykowego
Wykonaj czynności opisane w puntach 5.1(a), 5.2(a)(b)
a. Usuń zaślepki jak pokazano na zdjęciu powyŜej
b. Wykręć śruby (6 – po 3 z kaŜdej strony)
26
c. Wykręć śruby mocujące (4) następnie oddziel
d. Wykręć śruby (2) i rozłącz przewody (3)
tylną pokrywę od ekranu
e. Wykręć śruby (2) i rozłącz przewody (2)
27
6. Specyfikacja
Płyta główna
B78
Procesor CPU
Intel Celeron M ULV 1GHz
Chipset
Pamięć RAM
Intel 852GM + ICH4
SO-DIMM 512MB DDR RAM, max 1GB
Panel LCD
Przekątna
Rozdzielczość
12.1"TFT
15" TFT
800 x 600 / 1024 x 768
1024 x 768
Ekran dotykowy
rezystancyjny
Kąty wychylenia
-25° ~ 65°
Storage
Dysk HDD
2.5" 40GB
Flash Memory
Compact Flash (Type I&II)
Rozszerzenia
1
Mini-PCI Socket
Porty I / O
USB
Serial/COM
LPT
4 (V2.0)
4 x COM ports RJ-45 connectors
(COM1 standard RS-232; COM2 RS232/422/485 selectable by jumper;
COM3 & COM4 pin 9 with 5V or 12V power by jumper)
1 x D-sub 25-pin connector
LAN (10 / 100)
1 x RJ45
gi
2 VGA
Szuflada kasowa
1
1 x RJ-11 (12V or 19V ) by jumper
Line-in
1
Line-out
1
Kontrolery
Przycisk włącz/wyłącz
1
Dioda LED
1
Zasilanie
Zasilacz zewnętrzny
Wymiary
(S x G x W)
90W
308 X 265 X 325mm
28
(DC 19V)
385 X 265 X 384mm
Peryferia
Wyświetlacz klienta
Czytnik kart mag.
gi
2 ekran
VFD lub LCD
3 ścieŜkowy ( RS-232 (COM6) / PS2 )
7", 8.4", 10.4" lub 12.1" LCD
Otoczenie
Temperatura praca
Temperatura
składowanie
Wilgotność praca
20% - 80% RH bez kondensacji
Wilgotność składowanie
20% - 85% RH bez ondensacji
Systemy operacyjne
5°C ~ 35°C ( 41°F ~ 95°F )
-20°C ~ 55°C (-4°F ~ 140°F)
Windows XP, Windows Vista, WEPOS, XP Embedded, XP Professional
for Embedded, WIN 2000/NT 4.0
29
7. Ustawienia przełączników
Płyta główna B78
30
7.1.
Konektory
Konektor
CN1
CN2
CN13
CN15
CN16
CN18
Funkcja
Audio Line Out
Audio Line In
COM5 for Touch
CPU FAN Connector
Hardware Reset
USB2
Konektor
IDE1
PRN1
PWR1
RJ11_1
RJ45_1
RJ45_2
CN19
LCD Interface
Connector
Inverter Connector
Card Reader Connector
USB1
Funkcja
Primary IDE Connector
Parallel Port
+19V Power Adapter
Cash Drawer Connector
LAN (On Board)
COM1, COM2, COM3,
COM4
USB3, USB4
USB2
USB5, USB6
CN20
CN21
7.2.
Przełączniki
7.2.1. CMOS Operation Mode
Function
JP8
CMOS Normal
◎N/C
CMOS Reset
1-2
Aby wyczyścić CMOS:
1) Odłącz urządzenie od zasilania
2) Otwórz obudowę
3) Zmień ustawienia przełącznika JP8 z N/C na 1-2.
4) Odczekaj 60 sekund
5) Przywróć wyjściowe ustawienia przełącznika JP8
6) Zamknij obudowę
7) Podłącz zasilanie
7.2.2. Power Mode Setting
Function
JP6
ATX Power
◎N/C
AT Power
1-2
7.2.3. Ustawienia zasilania szuflady kasowej
Voltage
JP4
+12V
1-2
Not used
3-4
+19V
◎5-6
7.2.4. Ustawienia zasilania COM3 & COM 4
Function
JP3
COM3 PIN10_RI
◎1-2
31
COM3 PIN10_+5V
3-4
COM3 PIN10_+12V
5-6
COM4 PIN10_RI
◎7-8
COM4 PIN10_+5V
9-10
COM4 PIN10_+12V
11-12
7.2.5. Ustawienia czytnika kart CF
Function
◎Docking
On Board
JP11 (1-2)
N/C
1-2
JP11 (3-4)
N/C
3-4
7.2.6. Ustawienia ID LCD
Panel
Rozdzielczość
#
JP7
0= Short; 1= Open Obsługiwane panele
Bits Channel 1-2 3-4 5-6 7-8
18
Single
0
0
0
0
LVDS
0
640
x
480
1
800
x
600
18
Single
0
0
0
1
2
1024 x
768
18
Single
0
0
1
0
3
1280 x 1024
24
Dual
0
0
1
1
4
1024 x
768
24
Single
0
1
0
0
5
6
7
8
800
800
800
1024
600
600
600
768
24
18
18
24
Single
Single
Single
Single
0
0
0
0
1
1
1
1
0
1
1
0
1
0
1
0
x
X
X
X
32
AU G121SN01
Sharp 12” LQ121S1LLG41
CHI MEI N121X5-L03) XGA
CHI MEI G121X1-L01) XGA
AU G150XG01 XGA
IDTech IAXG02L5 XGA
LTA121C250F-01
AU M150XN07 V1
AU 17" / 19"
SHARP LQ150X1LGN1
SHARP LQ150X1LGN2
AU M150XN07 V.2
AU G150XG03 V.0 24bit
Sharp LQ150X1LG55 24bit
Sharp LQ150X1LG45 24bit
Torisan 12.1” L5S30548P00
Reserved
Sharp 12” LQ121S1LLG41
SVA150XG10TB
7.2.7. Ustawienia COM2 RS232 / 485 / 422
Function
◎RS232
RS485
JP9 (1-2)
V
JP9 (3-4)
V
JP9 (4-6)
RS422
V
JP9 (5-7)
V
JP9 (7-8)
V
JP9 (9-10)
V
JP10 (1-2)
V
JP10 (3-4)
V
JP10 (5-6)
V
JP10 (7-8)
V
JP10 (9-10)
V
JP10 (11-12)
V
Note:
OPEN
7.3.
SHORT
Definicje PIN
CN4: Konektor głośnik + mikrofon
Pin 1
AMP_ORL
Pin 2
Pin 3
GND
Pin 4
Pin 5
GND
Pin 6
GND
AMP_ORR
MIC1
CN9: Konektor CD-IN
Pin 1
CDIN_L
Pin 3
CDIN_R
CDIN_REF
CDIN_REF
Pin 2
Pin 4
CN11: Konektor zasilania dysku HDD 3.5"
Pin 1
+12V
Pin 2
GND
Pin 3
GND
Pin 4
+5V
33
CN13: COM5
Pin 1
DCD#
Pin 3
TX#
Pin 5
GND
Pin 7
RTS#
Pin 9
RI
Pin 2
Pin 4
Pin 6
Pin 8
Pin 10
CN15: Konektor chłodzenia CPU
Pin 1
+5V
Pin 2
Pin 3
GND
RX#
DTR#
DSR#
CTS#
+5V
Feedback
CN18: USB 2
Pin 1
+5V_USB1
Pin 3
USB20_R_P1+
Pin 2
Pin 4
USB20_R_P1
GND
CN19: Interfejs LVDS
Pin 1
LVDS_B0+
Pin 3
LVDS_B0Pin 5
GND
Pin 7
LVDS_B1+
Pin 9
LVDS_B1Pin 11
GND
Pin 13
LVDS_B2+
Pin 15
LVDS_B2Pin 17
GND
Pin 19
LVDS_B3+
Pin 21
LVDS_B3Pin 23
GND
Pin 25
LVDS_CLKB+
Pin 27
LVDS_CLKBPin 29
GND
Pin 31
+5V_LCDVDD
Pin 33
+5V_LCDVDD
Pin 35
+5V_LCDVDD
Pin 37
+5V_LCDVDD
Pin 39
+5V_LCDVDD
Pin 2
Pin 4
Pin 6
Pin 8
Pin 10
Pin 12
Pin 14
Pin 16
Pin 18
Pin 20
Pin 22
Pin 24
Pin 26
Pin 28
Pin 30
Pin 32
Pin 34
Pin 36
Pin 38
Pin 40
LVDS_A3+
LVDS_A3GND
LVDS_CLKA+
LVDS_CLKAGND
LVDS_A2+
LVDS_A2GND
LVDS_A1+
LVDS_A1GND
LVDS_A0+
LVDS_A0GND
+3.3V_LCDVDD
+3.3V_LCDVDD
+3.3V_LCDVDD
+3.3V_LCDVDD
+3.3V_LCDVDD
34
CN20: Konektor inwertera
Pin 1
+12V_INV
Pin 3
+12V_INV
Pin 5
Back-Light Enable
Pin 7
N/C
Pin 9
GND
Pin 11 GND
CN21: Konektor czytnika kart
Pin 1
+5V
Pin 3
KDATA_SIO_TO_MSR
Pin 5
KDATA_MSR_TO_GFINGER
Pin 7
RS232_6_RX#
Pin 9
RS232_6_CTS#
Pin 11 KB_EN
Pin 13 USB20_MSR_P0+
Pin 15 GND
CN22: Konektor wentylacji urządzenia
Pin 1
+5V
Pin 2
Pin 3
GND
CN23: Konektor IrDA
Pin 1
+5V
Pin 3
IRDA_TX
Pin 2
Pin 4
Pin 2
Pin 4
Pin 6
Pin 8
Pin 10
Pin 12
+12V_INV
+12V_INV
N/C
Back-Light Enable
GND
GND
Pin 2
Pin 4
Pin 6
Pin 8
Pin 10
Pin 12
Pin 14
+5V
KDATA_SIO_TO_MSR
KCLK_MSR_TO_GHINGER
RS232_6_TX#
RS232_6_RTS#
GND
USB20_MSR_P0-
Feedback
IRDA_RX
GND
RJ45_2: COM1(Pin1~10), COM2 RJ232 (Pin11~20)
Pin 1
N/C
Pin 2
RS232_1_DCD#
Pin 3
RS232_1_DSR#
Pin 4
RS232_1_RX#
Pin 5
RS232_1_RTS#
Pin 6
RS232_1_TX#
Pin 7
RS232_1_CTS#
Pin 8
RS232_1_DTR#
Pin 9
GND
Pin 10
RS232_1_RI
Pin 11
N/C
Pin 12
RS232_2_DCD#
Pin 13
RS232_2_DSR#
Pin 14
RS232_2_RX#
Pin 15
RS232_2_RTS#
Pin 16
RS232_2_TX#
Pin 17
RS232_2_CTS#
Pin 18
RS232_2_DTR#
Pin 19
GND
Pin 20
RS232_2_RI
RJ45_2: COM2 RS485 (Pin11~20)
Pin 11
N/C
Pin 12
Pin 13
N/C
Pin 14
RS485_TXRXRS485_TXRX+
35
Pin 15
Pin 17
Pin 19
N/C
N/C
GND
Pin 16
Pin 18
Pin 20
RJ45_2: COM2 RS422 (Pin11~20)
Pin 11
N/C
Pin 12
Pin 13
N/C
Pin 14
Pin 15
N/C
Pin 16
Pin 17
N/C
Pin 18
Pin 19
GND
Pin 20
N/C
N/C
N/C
RS422_TXRS422_TX+
RS422_RX+
RS422_RXN/C
Przewód portu COM RJ45 na DB9
RJ45
DB9
Pin 1
--Pin 2
Pin 1
Pin 3
Pin 6
Pin 4
Pin 2
Pin 5
Pin 7
Pin 6
Pin 3
Pin 7
Pin 8
Pin 8
Pin 4
Pin 9
Pin 5
Pin 10
Pin 9
36
RJ45_2: COM3(Pin21~30), COM4(Pin31~40)
Pin 21
N/C
Pin 22
RS232_3_DCD#
Pin 23
RS232_3_DSR#
Pin 24
RS232_3_RX#
Pin 25
RS232_3_RTS#
Pin 26
RS232_3_TX#
Pin 27
RS232_3_CTS#
Pin 28
RS232_3_DTR#
Pin 29
GND
Pin 30
RS232_3_RI
Pin 31
N/C
Pin 32
RS232_4_DCD#
Pin 33
RS232_4_DSR#
Pin 34
RS232_4_RX#
Pin 35
RS232_4_RTS#
Pin 36
RS232_4_TX#
Pin 37
RS232_4_CTS#
Pin 38
RS232_4_DTR#
Pin 39
GND
Pin 40
RS232_4_RI
JP1: Port VGA
Pin 1
GND
Pin 3
GND
Pin 5
GND
Pin 7
GND
Pin 9
GND
Pin 2
Pin 4
Pin 6
Pin 8
Pin 10
CRT_R
CRT_G
CRT_B
CRT_HSYNC
CRT_VSYNC
JP2: Zasilanie VGA
Pin 1
+12
Pin 3
+12
Pin 2
Pin 4
GND
GND
37
8. Ustawienia BIOS
8.1.
BIOS Setup Utility
Wszystkie ustawienia urządzenia zapisane są w BIOS. Podczas pierwszego
uruchomienia ustawienia powinny zostać w nim zdefiniowane. W przypadku zmiany
ustawień naleŜy ponownie zapisać je w BIOS. Aby wejść do BIOS niezbędna jest
klawiatura komputerowa.
8.2.
Ustawienia BIOS
1. Włącz urządzenie
2. Przyciśnij i przytrzymaj klawisz DEL
3. Wyświetlone zostanie menu główne BIOS
4. JeŜeli zostało ustawione hasło, naleŜy je teraz wprowadzić
8.3.
W przypadku problemów
JeŜeli po zmianie ustawień BIOS pojawią sie problemy z pracą urządzenia naleŜy wejść
ponownie w ustawienia BIOS a nastepnie wybrać ustawienia fabryczne (Load
Optimized Defaults)
8.4.
Menu główne BIOS
Wygląd okna głównego BIOS przedstawia poniŜsza ilustracja. Przemieszczanie
pomiędzy poszczególnymi rozdziałami dokonuje się za pomocą strzałek. Wybór za
pomocą lawisza ENTER lub zgodnie z wyświetlonymi informacjami.
UWAGA: PoniŜsza ilustracja przedstawia menu główne BIOS wersji B78FV10.BIN.
JeŜeli na Twoim urządzeniu została zainstalowana inna wersja BIOS, wygląd okna moŜe
się nieco róŜnić.
38
Standard CMOS Features
Podstawowa konfiguracja urządzenia
Advanced BIOS Features
Zaawansowana konfiguracja urządzenia
Advanced Chipset Features
Funkcje wykorzystywane w celu zmiany wartości chipset'u
Integrated Peripherals
Konfiguracja zintegrowanych urządzeń peryferyjnych
Power Management setup
Zarządzanie poborem energii
PnP/PCI Configurations
Obsługa konfiguracji Plug & Play oraz PCI
PC health status
Informacje systemowe: temperatura procesora, szybość wentylatorów, napięcie, etc
Load Optimized Defaults
Przywracanie ustawień fabrycznych
Set Supervisor Password
Ustawienia i konfiguracja hasła osoby zarządzającej
Set Password
Ustawienia i konfiguracja hasła ogólnego
Save & exit setup
Zmiana i zapamiętanie ustawień pamięci CMOS
Exit without saving
Wyjście bez zapamiętania dokonanych zmian
39
40
