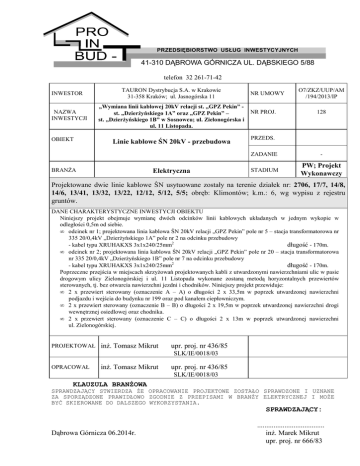

PRZEDSIĘBIORSTWO USŁUG INWESTYCYJNYCH
41-310 DĄBROWA GÓRNICZA UL. DĄBSKIEGO 5/88
telefon 32 261-71-42
INWESTOR
NAZWA
INWESTYCJI
OBIEKT
TAURON Dystrybucja S.A. w Krakowie
31-358 Kraków; ul. Jasnogórska 11
„Wymiana linii kablowej 20kV relacji st. „GPZ Pekin” st. „DzierŜyńskiego 1A” oraz „GPZ Pekin” –
st. „DzierŜyńskiego 1B” w Sosnowcu; ul. Zielonogórska i
ul. 11 Listopada.
Linie kablowe ŚN 20kV - przebudowa
BRANśA
Elektryczna
NR UMOWY
NR PROJ.
O7/ZKZ/UUP/AM
/194/2013/IP
128
PRZEDS.
ZADANIE
-
STADIUM
PW; Projekt
Wykonawczy
Projektowane dwie linie kablowe ŚN usytuowane zostały na terenie działek nr: 2706, 17/7, 14/8,
14/6, 13/41, 13/32, 13/22, 12/12, 5/12, 5/5; obręb: Klimontów; k.m.: 6, wg wypisu z rejestru
gruntów.
DANE CHARAKTERYSTYCZNE INWESTYCJI OBIEKTU
Niniejszy projekt obejmuje wymianę dwóch odcinków linii kablowych układanych w jednym wykopie w
odległości 0,5m od siebie.
• odcinek nr 1; projektowana linia kablowa ŚN 20kV relacji „GPZ Pekin” pole nr 5 – stacja transformatorowa nr
335 20/0,4kV „DzierŜyńskiego 1A” pole nr 2 na odcinku przebudowy
- kabel typu XRUHAKXS 3x1x240/25mm2
długość - 170m.
• odcinek nr 2; projektowana linia kablowa ŚN 20kV relacji „GPZ Pekin” pole nr 20 – stacja transformatorowa
nr 335 20/0,4kV „DzierŜyńskiego 1B” pole nr 7 na odcinku przebudowy
długość - 170m.
- kabel typu XRUHAKXS 3x1x240/25mm2
Poprzeczne przejścia w miejscach skrzyŜowań projektowanych kabli z utwardzonymi nawierzchniami ulic w pasie
drogowym ulicy Zielonogórskiej i ul. 11 Listopada wykonane zostaną metodą horyzontalnych przewiertów
sterowanych, tj. bez otwarcia nawierzchni jezdni i chodników. Niniejszy projekt przewiduje:
• 2 x przewiert sterowany (oznaczenie A – A) o długości 2 x 33,5m w poprzek utwardzonej nawierzchni
podjazdu i wejścia do budynku nr 199 oraz pod kanałem ciepłowniczym.
• 2 x przewiert sterowany (oznaczenie B – B) o długości 2 x 19,5m w poprzek utwardzonej nawierzchni drogi
wewnętrznej osiedlowej oraz chodnika.
• 2 x przewiert sterowany (oznaczenie C – C) o długości 2 x 13m w poprzek utwardzonej nawierzchni
ul. Zielonogórskiej.
PROJEKTOWAŁ
inŜ. Tomasz Mikrut
upr. proj. nr 436/85
SLK/IE/0018/03
OPRACOWAŁ
inŜ. Tomasz Mikrut
upr. proj. nr 436/85
SLK/IE/0018/03
KLAUZULA BRANśOWA
SPRAWDZAJĄCY STWIERDZA śE OPRACOWANIE PROJEKTOWE ZOSTAŁO SPRAWDZONE I UZNANE
ZA SPORZĄDZONE PRAWIDŁOWO ZGODNIE Z PRZEPISAMI W BRANśY ELEKTRYCZNEJ I MOśE
BYĆ SKIEROWANE DO DALSZEGO WYKORZYSTANIA.
SPRAWDZAJĄCY:
Dąbrowa Górnicza 06.2014r.
.....................................
inŜ. Marek Mikrut
upr. proj. nr 666/83
I. Część opisowa.
Odpisy pism.
1.1. Uzgodnienie usytuowania - opinia nr 312/2013 z dnia 17.12.2013r: pismo
Powiatowego Zespołu Uzgadniania Dokumentacji w Sosnowcu.
1.2. Uzgodnienia lokalizacyjne do protokołu ZUD.
1.3. Wytyczne programowe wymiany odcinków linii kablowej 20kV relacji „GPZ
Pekin” – stacja transformatorowa nr 335 20/0,4kV „DzierŜyńskiego 1A” oraz
„GPZ Pekin” – stacja transformatorowa nr 335 20/0,4kV „DzierŜyńskiego 1B”;
opracowanie z dnia 02.2013r. Tauron Dystrybucja S.A; Rejon Dystrybucji
Sosnowiec + parametry zwarciowe.
1.4. Uzgodnienie trasy linii kablowych; pismo Tauron Dystrybucja S.A - Rejon
Dystrybucji Sosnowiec.
1.5. Wypis skrócony z rejestru gruntów.
1.6. Dokumenty stwierdzające prawo dysponowania nieruchomościami na cele budowlane zgody właścicieli na wejście w teren działek nr: 2706, 17/7, 14/8, 14/6, 13/41, 13/32,
13/22, 12/12, 5/12, 5/5; obręb: Klimontów; k.m.: 6.
1.7. Uprawnienia projektowe autorów opracowania oraz zaświadczenie o przynaleŜności
do Śląskiej Okręgowej Izby InŜynierów Budownictwa.
2.
Opis techniczny.
3.
Informacja dotycząca bezpieczeństwa i ochrony zdrowia.
4.
Obliczenia techniczne.
5.
Zestawienie materiałów podstawowych
str. ....
str. ....
str. ....
str. ....
str. ....
str. ....
str. ....
II. Część rysunkowa.
1.
Orientacja.
rys. nr
1E
2.
Projekt zagospodarowania – mapa zasadnicza z lokalizacją przebudowanych
odcinków linii kablowych ŚN 20kV.
rys. nr
2E
Schemat przebudowy odcinków linii kablowych ŚN 20kV.
rys. nr
3E
4. Plan sytuacyjny i profil podłuŜny linii kablowych ŚN 20kV w miejscu
skrzyŜowania z nawierzchniami utwardzonymi – odcinek A – A.
rys. nr
4E
5. Plan sytuacyjny i profil podłuŜny linii kablowych ŚN 20kV w miejscu
skrzyŜowania z nawierzchniami utwardzonymi – odcinek B – B.
rys. nr
5E
6. Plan sytuacyjny i profil podłuŜny linii kablowych ŚN 20kV w miejscu
skrzyŜowania z nawierzchniami utwardzonymi – odcinek C – C.
rys. nr
6E
7. Przekrój konstrukcyjny nawierzchni biologiczno czynnej (zieleńca)
przewidzianego do odtworzenia po kablowych robotach ziemnych
rys. nr
7E
3.
Projekt wykonawczy PW:
Wymiana linii kablowej 20kV relacji „GPZ Pekin” pole nr 5 – stacja nr 335
„DzierŜyńskiego 1A” pole nr 2 oraz „GPZ Pekin” pole nr 20 – stacja nr 335
„DzierŜyńskiego 1B” pole nr 7 w Sosnowcu.
- Linie kablowe ŚN 20kV – przebudowa.
Inwestor:
Tauron Dystrybucja S.A. w Krakowie
31-358 Kraków; ul. Jasnogórska 11
2.Opis techniczny.
2.1. Charakterystyka ogólna oraz przedmiot opracowania.
Istniejące dwa kable ŚN 20kV, pierwszy relacji „GPZ Pekin” pole nr 5 – stacja nr 335
„DzierŜyńskiego 1A” pole nr 2 oraz drugi relacji „GPZ Pekin” pole nr 20 – stacja nr 335
„DzierŜyńskiego 1B” pole nr 7 na odcinku objętym przebudową przebiegają w pasie drogowym w
poprzek ulicy Zielonogórskiej, a następnie w chodniku wzdłuŜ ulicy. Przedmiotowe kable na
odcinku przewidzianym do wymiany są w złym stanie technicznym i ulegają częstym awarią. W
związku z powyŜszym podjęto decyzję o ich wymianie.
Projektowane dwa kable prowadzone będą w jednym wykopie w odległości 0,5m od siebie po trasie
kabli istniejących z częściowa korektą ich trasy wynikającą z kolizji z istniejącym uzbrojeniem
podziemnym oraz zagospodarowaniem terenu. Nowe kable od dwustronnego miejsca mufowania
ułoŜone zostaną wzdłuŜ chodnika w pasie drogowym po północnej stronie ulicy Zielonogórskiej, a
następnie w poprzek ulicy w kierunku południowym. Linie kablowe prowadzone będą przez te same
działki co kable istniejące.
Przedmiotem opracowania jest projekt techniczny związany z wymianą dwóch odcinków linii
kablowych ŚN 20kV relacji „GPZ Pekin” pole nr 5 – stacja nr 335 „DzierŜyńskiego 1A” pole nr 2
oraz relacji „GPZ Pekin” pole nr 20 – stacja nr 335 „DzierŜyńskiego 1B” pole nr 7 w rejonie ul.
Zielonogórskiej i ul. 11 Listopada w Dzielnicy Klimontów w Sosnowcu.
Niniejszy projekt utrzymuje istniejące powiązania sieciowe po stronie ŚN 20kV. Projektowane
kable zostaną połączony z dwóch stron przez mufowanie z istniejącymi kablami wyprowadzonymi z
pól liniowych w „GPZ Pekin” oraz z pól liniowych w stacji nr 335 „DzierŜyńskiego 1A i 1B”. Po
wykonaniu przedmiotowych linii oraz po przełączeniach istniejące kable ŚN zostaną wyłączone z
ruchu.
Ze względu na istniejące zagospodarowanie terenu oraz uzbrojenie podziemne zdecydowano, Ŝe
poprzeczne przejście pod istniejącymi ulicami i chodnikami o nawierzchniach utwardzonych naleŜy
wykonać metodą horyzontalnych przewiertów sterowanych, tj. bez naruszenia nawierzchni jezdni i
chodników.
Roboty ziemne prowadzone będą w pasie technologicznym o szerokości 1m wzdłuŜ projektowanej
trasy linii kablowych wzdłuŜ chodnika w trawniku. Po wykonaniu ziemnych robót kablowych
przewiduje się odbudowę nawierzchni biologiczno czynnej (trawnika) w pasie drogowym ulicy
Zielonogórskiej w Sosnowcu.
Przedstawione w projekcie rozwiązania wynikają z wytycznych programowych i uzgodnień
roboczych z Tauron Dystrybucja S.A. – RD Sosnowiec i zostały uzgodnione przez ZUD w
Sosnowcu.
Zgodnie z art. 30 znowelizowanego Prawa Budowlanego niniejsza dokumentacja przebudowy
po trasie sieci istniejącej stanowi podstawę do zgłoszenia budowy obiektu liniowego objętego
przedmiotowym projektem.
2.2. Sposób zagospodarowania oraz charakterystyka inwestycji.
2.2.1.Uzasadnienie inwestycji:
W chwili obecnej istniejące kable ŚN 20kV relacji „GPZ Pekin” – stacja transformatorowa nr 335
20/0,4kV „DzierŜyńskiego 1A” oraz „GPZ Pekin” – stacja transformatorowa nr 335 20/0,4kV
„DzierŜyńskiego 1B” przebiegają w chodniku wzdłuŜ i w poprzek ulicy Zielonogórskiej.
Przedmiotowe kable na odcinku przewidzianym do wymiany są w złym stanie technicznym i ulega
częstym awarią. W związku z powyŜszym podjęto decyzję o ich wymianie.
2.2.2.Rodzaj inwestycji:
W celu odbudowy istniejących powiązań sieciowych po stronie ŚN 20kV projekt przewiduje
budowę dwóch odcinków linii kablowych ŚN 20kV. PowyŜsze ma na celu wyłączenie z
eksploatacji istniejących kabli o złym stanie technicznym.
Długość linii kablowych prowadzonych w jednym wykopie w rzucie poziomym - 145m (długość
technologiczna kabli z zapasami 170m); kable typu XRUHAKXS 3x1x240/25mm2 – 20kV
Zakres rzeczowy określający zamiar wykonania (ustawienia) urządzeń oraz ich rodzaj zgodnie z
legendą zamieszczoną na załączonym planie sytuacyjnym. Przewidywany okres realizacji - 1
miesiąc.
2.2.3.Planowana zabudowa (zakres rzeczowy):
Przedmiotowa inwestycja linie kablowe ŚN 20kV to obiekty liniowe podziemne, zabudowane
(zlokalizowane) w pasie drogowym ul. Zielonogórskiej w trawniku wzdłuŜ istniejącego chodnika o
nawierzchni bitumicznej. Poprzeczne przejście pod istniejącymi ulicami i chodnikami o
nawierzchniach utwardzonych wykonane zostaną metodą horyzontalnych przewiertów sterowanych,
tj. bez naruszenia nawierzchni.
Trasy projektowanych linii kablowych pokazano na załączonym rysunku.
2.2.4.Informacja o terenie:
Linię rozgraniczającą teren inwestycji o szerokości 1,0m stanowiącą granicę oddziaływania
inwestycji oraz jednocześnie granicę terenu objętego wnioskiem o zgłoszenie robót budowlanych
nie wymagających pozwolenia na budowę wrysowano na mapie zasadniczej zamieszczonej w
projekcie budowlanym zgodnie z legendą na załączonym na rysunku.
Projektowane linie kablowe ŚN zabudowane zostały na terenie działek nr: 2706, 17/7, 14/8, 14/6,
13/41, 13/32, 13/22, 12/12, 5/12, 5/5; obręb: Klimontów; k.m.: 6, wg wypisu z rejestru i mapy
ewidencji gruntów. Na wejście w teren ww. działek uzyskano pisemne zgody właścicieli i
władających, które załączono do niniejszej dokumentacji.
W trakcie realizacji inwestycji nie przewiduje się demontaŜu elementów małej architektury tj.
ogrodzeń, ławek, itp., a teren po zakończeniu robót przywrócony zostanie do stanu pierwotnego.
Zgodnie z uzgodnieniem Wydziału Organizacji Zarządzania Drogami i Ruchem Drogowym UM
Sosnowiec po wykonaniu kablowych robót ziemnych przewiduje się odbudowę nawierzchni
biologicznie czynnych (trawników).
2.2.5.Zapotrzebowanie w energię elektryczną:
Przedmiotowe obiekty liniowe stanowią fragmenty sieci zasilających istniejących odbiorców za
pośrednictwem włączonych w kable stacji transformatorowych ŚN/nN. PowyŜsze jest zgodne z
wytycznymi programowymi określonymi przez Tauron Dystrybucja S.A. – RD Sosnowiec.
2.2.6.Charakterystyka budowlana obiektu:
Kable ŚN 20kV układane będą w jednym wykopie w odległości 0,5m od siebie bezpośrednio w
ziemi w środku 20cm warstwy piasku na głębokości 80cm w terenie otwartym oraz minimum 90cm
pod drogami o nawierzchni utwardzonej.
W miejscu skrzyŜowania z istniejącym uzbrojeniem podziemnym kable ułoŜone zostaną dodatkowo
w rurach osłonowych. Poprzeczne przejście pod istniejącymi ulicami i chodnikami o
nawierzchniach utwardzonych wykonane zostaną metodą horyzontalnych przewiertów sterowanych,
tj. bez naruszenia nawierzchni.
2.2.7.Dane charakteryzujące wpływ inwestycji na środowisko:
Linie kablowe ŚN 20kV zlokalizowano w pasie drogowym ul. Zielonogórskiej wzdłuŜ chodnika i w
poprzek jezdni, w ten sposób, Ŝe nie zachodzi potrzeba wycinki drzew i krzewów. PowyŜsze
potwierdzono w trakcie wizji lokalnej. Przewiduje się, Ŝe roboty ziemne wykonywane będą ręcznie,
a odkład ziemi składowany obok wykopu od strony chodnika. Inwestycja wymaga czasowego
„kroczącego” zajęcia terenu w pasie technologicznym o szerokości 1,0m, który wrysowano na
planie sytuacyjnym łącznie z mapą ewidencji gruntów, złączonym w projekcie budowlanym.
Przewidywana deformacja terenu wystąpi tylko w czasie prowadzenia robót w pasie o szerokości
1,0m wzdłuŜ całej trasy. W okresie 1 miesiąca po zakończeniu robót Wykonawca uporządkuje teren
i przywróci do stanu pierwotnego.
W związku z powyŜszym przewidywana inwestycja jako całość nie ma negatywnego wpływu na
środowisko.
2.2.8.Przepisy obowiązujące przy budowie obiektu:
Linię kablową ŚN 6(20)kV wykonać zgodnie z obowiązującymi w tym zakresie aktami prawnymi i
powszechnie uznanymi zasadami wiedzy technicznej oraz normą PN-E-05125:1976
„Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa”. Normę N SEP-E004 „Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa” naleŜy
traktować jako materiał (dokument) pomocniczy
2.3. Podstawa opracowania.
Niniejszy projekt opracowano na podstawie:
umowy zawartej z Inwestorem
wytycznych programowych opracowanych przez Tauron Dystrybucja S.A. – RD Sosnowiec
mapy zasadniczej w skali 1:500 zaktualizowanej w zakresie opracowania
wizji w terenie
wytycznych w sprawie standaryzacji; opracowania Tauron Dystrybucja S.A .
Merytoryczną podstawę opracowania projektowego stanowią aktualne przepisy, normy techniczne
oraz akty normatywne obowiązujące w projektowaniu i realizacji przedmiotowej inwestycji. W
projektowaniu wykorzystane zostały aktualne katalogi kabli i osprzętu kablowego ŚN. Opracowanie
stanowi podstawę do rozpoczęcia prac realizacyjnych w zakresie odpowiadającym zakresowi
niniejszego opracowania.
2.4. Zakres opracowania.
Niniejszy projekt przewiduje:
budowę odcinka linii kablowej ŚN 20kV stanowiącej wymianę odcinka istniejącego kabla ŚN
20kV relacji „GPZ Pekin” pole nr 5 – stacja transformatorowa nr 335 „DzierŜyńskiego 1A” pole
nr 2. PowyŜsze ma na celu wyłączenie z ruch odcinka kabla o złym stanie technicznym i
odbudowa istniejącego powiązania sieciowego po stronie ŚN.
budowę odcinka linii kablowej ŚN 20kV stanowiącej wymianę odcinka istniejącego kabla ŚN
20kV relacji „GPZ Pekin” pole nr 20 – stacja transformatorowa nr 335 „DzierŜyńskiego 1A”
pole nr 7. PowyŜsze ma na celu wyłączenie z ruch odcinka kabla o złym stanie technicznym i
odbudowa istniejącego powiązania sieciowego po stronie ŚN.
wykonanie przewiertów sterowanych w łącznej ilości 6 sztuk
2.5. Linia kablowa ŚN 20kV – układ zasilania.
Zgodnie z wytycznymi programowymi niniejszy projekt przewiduje budowę dwóch odcinków linii
ŚN trzykablowych jednoŜyłowych wykonanych kablami typu XRUHAKXS 3x1x240/25mm2 20kV z Ŝyłą powrotną 25mm2. Kable układane będą bezpośrednio w ziemi we wiązkach
trójkątnych. Przedmiotowe linie kablowe stanowią dwa odcinki powiązania sieciowego pomiędzy
istniejącymi stacjami transformatorowymi. Odcinek pierwszy relacji „GPZ Pekin” pole nr 5 – stacja
nr 335 „DzierŜyńskiego 1A” pole nr 2 oraz odcinek drugi relacji „GPZ Pekin” pole nr 20 – stacja nr
335 „DzierŜyńskiego 1B” pole nr 7.
Dwustronne połączenie projektowanych dwóch odcinków kabli objętych wymianą z kablami
istniejącymi (wcinki) wykonać z zastosowaniem muf kablowych. Do połączenia z istniejącymi
kablami od strony „GPZ Pekin” zastosować mufę przejściową - zestaw „Raychem” typu TRAJ
24/1x120-240-3HL, a do połączenia z istniejącymi kablami od strony stacji nr 335 „DzierŜyńskiego
1A i 1B”zastosować mufy przelotowe - zestaw „Raychem” typu 3 x POLJ 24/1x120-240. Szczegóły
wykonania patrz schemat - rysunek nr 3E.
2.6. Roboty ziemne, przewierty i odbudowa nawierzchni po robotach kablowych.
WzdłuŜ projektowanego kabla przebiegają ciągi istniejącego uzbrojenia, których trasy wynikają z
planu sytuacyjnego rys. nr 2E. Wszystkie roboty ziemne w sąsiedztwie istniejącego w czasie
realizacji uzbrojenia winny być wykonane ręcznie pod nadzorem inspektora nadzoru
i zainteresowanych instytucji wyszczególnionych w protokole ZUD.
Przed rozpoczęciem wszelkich robót naleŜy wykonać wykopy kontrolne celem ustalenia
rzeczywistych tras urządzeń podziemnych. W tym przypadku odspojenie gruntu moŜe się odbywać
tylko sposobem ręcznym, tj. bez uŜycia kilofów. W trakcie prowadzenia robót ziemnych, naleŜy
zwrócić szczególną uwagę na zachowanie wymaganej normą odległości co najmniej 0,5m od
istniejących sieci.
Wykopy (rów kablowy) z uwagi na ruch osób niezatrudnionych przy robotach, naleŜy odgrodzić
poręczami ochronnymi o wysokości 1,1m i zaopatrzyć w odpowiednie tabliczki ostrzegawcze. W
przypadku wykonania wykopu poprzecznego do ciągu pieszego na rowie kablowym, naleŜy
zabudować pomost z poręczami.
Zgodnie z uzgodnieniem Wydziału Organizacji Zarządzania Drogami i Ruchem Drogowym UM w
celu ograniczenia do minimum trudności komunikacyjnych oraz ze względu na istniejące
zagospodarowanie terenu i uzbrojenie podziemne, przejścia pod ulicami o nawierzchniach
utwardzonych oraz pod obiektami wykonane zostaną metodą horyzontalnych przewiertów
sterowanych, tj. bez otwarcia nawierzchni jezdni lub terenu w ich sąsiedztwie.
W tym przypadku projekt przewiduje:
- 2 x przewiert sterowany (oznaczenie A – A) wykonany rurą „Arot” typu 2 x SRS-G φ 160mm
o długości 2 x 33,5m. Przedmiotowy przewiert przeznaczony jest do ułoŜenia w nim
projektowanych kabli ŚN w poprzek utwardzonej nawierzchni podjazdu i wejścia do budynku
nr 199 oraz pod kanałem ciepłowniczym.
- 2 x przewiert sterowany (oznaczenie B – B) wykonany rurą „Arot” typu 2 x SRS-G φ 160mm
o długości 2 x 19,5m. Przedmiotowy przewiert przeznaczony jest do ułoŜenia w nim
projektowanych kabli ŚN w poprzek utwardzonej nawierzchni drogi wewnętrznej osiedlowej
oraz chodnika.
- 2 x przewiert sterowany (oznaczenie C – C) wykonany rurą „Arot” typu 2 x SRS-G φ 160mm
o długości 2 x 13m. Przedmiotowy przewiert przeznaczony jest do ułoŜenia w nim
projektowanych kabli kabla ŚN w poprzek utwardzonej nawierzchni ul. Zielonogórskiej.
Szczegóły patrz profile podłuŜne – rysunki nr 4E, 5E i 6E.
Na pozostałych odcinkach kable ŚN 20kV układane będą bezpośrednio w ziemi na głębokości
80cm, w środku 20cm warstwy piasku, a w miejscu skrzyŜowania lub zbliŜenia z istniejącym
uzbrojeniem podziemnym dodatkowo w rurach osłonowych.
Trasę linii kablowej zaprojektowano w pasie drogowym ul. Zielonogórskiej w trawniku wzdłuŜ
chodnika o nawierzchni bitumicznej.
Po wykonaniu robót kablowych zgodnie z rysunkiem nr 7E przewiduje się odbudowę nawierzchni
biologicznie czynnej (trawnika) w pasie o szerokości 1,5m wzdłuŜ trasy linii kablowej.
Szczegóły w zakresie przewiertów sterowanych oraz odtworzenia nawierzchni patrz projekt
wykonawczy PW: „Horyzontalne przewierty sterowane i odtworzenie nawierzchni zieleńca po
robotach kablowych w pasie drogowym ul. Zielonogórskiej i ul. 11 Listopada w Sosnowcu” –
opracowanie równoległe.
2.7. Szczegóły układania kabla.
Trasa kabla, zbliŜenia i skrzyŜowania z istniejącym uzbrojeniem wynikają z projektu
zagospodarowania – mapa zasadnicza rys. nr 2E. UłoŜenie kabla naleŜy wykonać zgodnie
z obowiązującymi w tym zakresie aktami prawnymi i powszechnie uznanymi zasadami wiedzy
technicznej oraz normą PN-E-05125:1976 „Elektroenergetyczne i sygnalizacyjne linie kablowe.
Projektowanie i budowa”. Normę N SEP-E-004 „Elektroenergetyczne i sygnalizacyjne linie
kablowe. Projektowanie i budowa” naleŜy traktować jako materiał (dokument) pomocniczy.
Z istotnych spraw naleŜy przestrzegać:
- głębokości ułoŜenia kabla ŚN 20kV bezpośrednio w ziemi - 80cm
- głębokości ułoŜenia kabla ŚN 20kV pod drogami
- 100cm
- układania kabla w środku 30cm warstwy piasku na całej długości
- promienia zgięć kabla niemniejszego od 20-krotnej średnicy kabla
- oznaczenia trasy kabla w ziemi przez:
a) ułoŜenie 25cm nad kablem folii z tworzywa sztucznego o grubości 0,5mm i szerokości pasa
0,4m, w trwałym kolorze czerwonym
b) wkopanie w ziemię słupków betonowych wzdłuŜ trasy kabla z trwałymi napisami symbolu
kabla „K” w miejscach zmian kierunku, przy skrzyŜowaniach i w odstępach około 100m na
odcinkach prostych oraz o symbolu „M” w miejscach usytuowania muf kablowych
d) załoŜenie oznaczników kablowych tzn. pasków plastikowych z wybitymi cechami kabla –
typu, napięcia znamionowego, liczby i przekroju Ŝył roboczych oraz Ŝyły powrotnej,
określenia kształtu Ŝył roboczych, roku produkcji, znacznika bieŜącej długości kabla, relacji,
roku ułoŜenia, przeznaczenia i właściciela.
- układania kabla linią falistą z zapasem 3% długości
- pozostawienia zapasu kabla 20kV w postaci półpętli nie mniejszej niŜ 4m w miejscach
mufowania oraz 1m przy przepustach rurowych pod drogami i wjazdami.
- ochrony rurowej kabla przy skrzyŜowaniu z istniejącym uzbrojeniem oraz przy zmniejszeniu
wymaganych normą odległości przy zbliŜeniu i skrzyŜowaniu. Stosować rury „Arot” typu DVK
φ160mm w kolorze czerwonym o długości przeszkody i po 100cm w obie strony od miejsca
skrzyŜowania (od skrajni przeszkody). Końce rury uszczelnić taśmą „denso” lub pianką
poliuretanową.
- ochrony rurowej kabla przy skrzyŜowaniu z drogą kołową i wjazdem oraz przy przewiercie.
Stosować rury„Arot” typu SRS-G φ160mm. w kolorze czerwonym o długości przeszkody i po
100cm w obie strony od miejsca skrzyŜowania (od skrajni przeszkody). Końce rury uszczelnić
taśmą „denso” lub pianką poliuretanową.
2.8. SkrzyŜowanie i zbliŜenie kabli między sobą i z innymi urządzeniami podziemnymi.
Zgodnie z projektem zagospodarowania - mapa zasadnicza rys. nr 2E oraz zgodnie z uzgodnieniem
lokalizacyjnym ZUD na trasie projektowanej linii kablowej ŚN nie występują kolizje
projektowanego kabla z istniejącym uzbrojeniem podziemnym, a jedynie skrzyŜowania i zbliŜenia.
W przypadku wykonania zbliŜenia lub skrzyŜowania projektowanego kabla ŚN z innymi obcymi
sieciami uzbrojenia podziemnego poniŜej określono dopuszczalne odległości dotyczące wykonania
tych zbliŜeń lub skrzyŜowań. Oprócz powyŜszego naleŜy stosować się do zaleceń zawartych w
poszczególnych uzgodnieniach branŜowych.
2.8.1.
L.p.
Najmniejsze dopuszczalne odległości między kablami ułoŜonymi w ziemi na
skrzyŜowaniu i przy zbliŜeniu.
Tabela nr 1.
Najmniejsza dopuszczalna
odległość w cm
pionowa
pozioma
przy
przy
skrzyŜowaniu
zbliŜeniu
SkrzyŜowanie lub zbliŜenie
1
Kabli elektroenergetycznych na napięcie znamionowe sieci
do 1kVz kablami elektroenergetycznymi na napięcie
znamionowe sieci wyŜsze niŜ 1kV
2
Kabli elektroenergetycznych na napięcie znamionowe sieci
wyŜsze niŜ 10kVz kablami tego samego rodzaju
3
Kabli
elektroenergetycznych
telekomunikacyjnymi
Kabli róŜnych uŜytkowników
4
z
50
10
25
50
kablami
50
W przypadku, gdy z uzasadnionych powodów określone powyŜej odległości nie mogą być
zachowane, dopuszcza się ich zmniejszenie pod warunkiem, Ŝe kaŜdy z krzyŜujących się kabli
energetycznych i sygnalizacyjnych ułoŜonych bezpośrednio w ziemi będzie chroniony przed
uszkodzeniem w miejscu skrzyŜowania i na długości co najmniej 50cm w obie strony od miejsca
skrzyŜowania osłoną otaczającą, a przy zbliŜeniu przegrodą. Jako przegrodę moŜna stosować
podwójną warstwę cegieł.
2.8.2.
L.p.
Najmniejsze dopuszczalne odległości na skrzyŜowaniach i przy zbliŜeniach kabla
ułoŜonych od innych urządzeń podziemnych.
Tabela nr 2.
SkrzyŜowanie lub zbliŜenie
1
Rurociągi wodociągowe, ściekowe, cieplne, gazowe z
gazami palnymi o ciśnieniu do 0,5at.
2
Ściany budynków i inne budowle, np. tunele, kanały,
ogrodzenia
Najmniejsza dopuszczalna
odległość w cm
pionowa
pozioma
przy
przy
skrzyŜowaniu
zbliŜeniu
80 przy średnicy
rurociągu do
250mm i 150 przy
średnicy > 250mm
-
50
50
W przypadku, gdy z uzasadnionych powodów określone powyŜej odległości nie mogą być
zachowane, dopuszcza się ich zmniejszenie do 50cm przy średnicy rurociągu do 250mm i do 80cm
przy średnicy > 250mm pod warunkiem zastosowania ochrony rurowej zabudowanej na istniejących
sieciach w miejscu skrzyŜowania lub zbliŜenia projektowanego kabla. W zaleŜności od średnicy
istniejącej sieci stosować na tych sieciach rury osłonowe dzielone wzdłuŜnie „Arot” typu A 110 PS
lub A 160 PS lub równowaŜne w kolorze odpowiednim dla rodzaju istniejącej sieci o długości
przeszkody i po 100cm w obie strony od miejsca skrzyŜowania lub zbliŜenia projektowanego kabla
ŚN. Końce rury uszczelnić taśmą „denso” lub pianką poliuretanową.
2.9. Zabezpieczenie linii kablowej przed szkodami górniczymi.
Na terenie inwestycji brak jest obecnie wpływów wywołanych dokonaną eksploatacją górniczą. W
przyszłości nie planuje się prowadzenia eksploatacji górniczej. W związku z powyŜszym w
niniejszym projekcie nie przewiduje się dodatkowego zabezpieczenia linii kablowej ŚN przed
szkodami górniczymi.
2.10. Ochrona przed korozją.
Przed korozją zabezpieczyć naleŜy części stalowe urządzeń które nie posiadają fabrycznego
zabezpieczenia. Płaskownik uziemiający sprawdzić na ciągłość ocynkowania i poasfaltować
wszystkie miejsca spawane i uszkodzone.
Powierzchnie wymagające malowania naleŜy oczyścić do drugiego stopnia czystości. Malować
dwukrotnie farbą podkładową chlorokauczukową. Emalię nawierzchniową chlorokauczukową
nakładać trzykrotnie.
2.11. Ochrona przed poraŜeniem prądem elektrycznym.
Zgodnie z informacja uzyskaną w Tauron Dystrybucja S.A. - sieć ŚN pracuje z izolowanym
punktem neutralnym. System ochrony od poraŜeń w sieci ŚN -UZIEMIENIE.
Metalowe powłoki, Ŝyły powrotne oraz pancerze kabli powinny być połączone metalicznie ze sobą,
a następnie połączone linką L 25mm2 do uziemienia stacji transformatorowej.
2.12. Uwagi końcowe.
Po ułoŜeniu kabli (przed zasypaniem) naleŜy z 7 dniowym wyprzedzeniem wystąpić do Tauron
Dystrybucja S.A. o dokonanie wstępnego odbioru.
Zgodnie z Prawem Budowlanym Dz. U. nr 89 z dnia 1994r. przy wykonywaniu prac
budowlano-montaŜowych naleŜy stosować wyroby dopuszczone do obrotu i stosowania w
budownictwie. Za dopuszczone do obrotu i stosowania w budownictwie uznaje się wyroby dla
których zgodnie z odrębnymi przepisami wydano:
- certyfikat na znak bezpieczeństwa wykazujący, Ŝe zapewniono zgodność z kryteriami
określonymi na podstawie polskich norm, aprobat technicznych oraz właściwych przepisów
i dokumentów technicznych
- deklarację zgodności lub certyfikat zgodności z polską normą lub aprobatą techniczną (w
wypadku wyrobów dla których nie ustanowiono polskiej normy ), jeŜeli nie są objęte
certyfikacją na znak bezpieczeństwa.
3. Informacja dotycząca bezpieczeństwa i ochrony zdrowia.
3.1. Cel, zakres i podstawa opracowania.
Celem niniejszego opracowania zgodnie z Art. 20 ust. 1 pkt. 1b ustawy z dnia 7 lipiec 1994r. –
Prawo Budowlane (Dz. U. z 2000r. Nr 106, poz. 1126, z późniejszymi zmianami) jest zawarcie
informacji dotyczącej bezpieczeństwa i ochrony zdrowia, ze względu na specyfikę realizacji obiektu
budowlanego będącego oparciem sporządzanego przez kierownika budowy planu bezpieczeństwa i
ochrony zdrowia zgodnie z Art. 21a ust. 1 ww. ustawy.
Zakres opracowania jest zgodny z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca
2003r. W sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu
bezpieczeństwa i ochrony zdrowia (Dz. U. z 2003r. Nr 120, poz. 1126).
3.2. Zakres robót i kolejność realizacji.
Celem niniejszych robót budowlanych jest przebudowa (wymiana) dwóch odcinków istniejących
linii kablowych ŚN 20kV relacji „GPZ Pekin” – stacja transformatorowa nr 335 20/0,4kV
„DzierŜyńskiego 1A” oraz „GPZ Pekin” – stacja transformatorowa nr 335 20/0,4kV
„DzierŜyńskiego 1B”. Zakres robót budowlanych związanych z realizacją linii kablowych ŚN 20kV
obejmuje:
• Wytyczenie geodezyjne w terenie trasy linii kablowych.
• Ręczne wykonanie w ziemi wykopu liniowego o szerokości 0,6 i głębokości 0,9m.
• Wykonanie horyzontalnych przewiertów sterowanych.
• Wykonanie na dnie rowu kablowego podsypki z piasku o grubości 10cm.
• UłoŜenie w rowie kablowym kabli o masie 1m / 1,53kg.
• Wykonanie podłączenia nowych kabla z kablami istniejącymi przez obustronne mufowanie.
• Wykonanie nadsypki z piasku o grubości 10cm oraz zasypanie wykopu.
• Próby montaŜowe.
• Odbudowę nawierzchni biologiczno-czynnej (trawnika) i przywrócenie terenu do stanu
pierwotnego.
3.3. Elementy zagospodarowania działki lub terenu, które mogą stwarzać zagroŜenie
bezpieczeństwa i zdrowia ludzi.
•
•
•
Obszar zewnętrzny w miejscu wyładunku z samochodu skrzyniowego bębnów kablowych o
masie do 1,0t. Na czas prowadzenia robót montaŜowych przewiduje się wygrodzenie i
wyłączenie z uŜytkowania przedmiotowego terenu.
Obszar zewnętrzny w punkcie połączenia projektowanych linii kablowych ŚN 20kV w
istniejącymi kablami, a związany z robotami prowadzonymi w sąsiedztwie czynnych urządzeń
energetycznych. Na czas prowadzenia robót przewiduje się wyłączenia spod napięcia czynnych
urządzeń energetycznych. Na powyŜszy zakres naleŜy opracować harmonogram wyłączeń i
zatwierdzić w Tauron Dystrybucja S.A.
Obszar zewnętrzny w miejscu prowadzenia prac w bliskim sąsiedztwie pasa drogowego. Na
czas prowadzenia robót naleŜy wykonać projekt organizacji ruch pojazdów oraz oznakowanie
pionowe jezdni.
3.4. Przewidywane zagroŜenie występujące podczas realizacji robót budowlanych.
Roboty budowlane których, charakter, organizacja lub miejsce prowadzenia stwarza szczególnie
wysokie ryzyko powstania zagroŜenia bezpieczeństwa i zdrowia ludzi:
• ryzyko przygniecenia przez bębny kablowe w trakcie wyładunku przez dźwig z samochodu
skrzyniowego.
• ryzyko przygniecenia przez ww. elementy w trakcie poziomego przemieszczania związanego z
montaŜem kabli na placu budowy.
• ryzyko kolizji ze sprzętem lub potrącenia pracowników przez pojazdy samochodowe
przejeŜdŜające w sąsiedztwie prowadzenia robót.
• ryzyko poraŜenia prądem elektrycznym.
3.5. Sposób prowadzenia instruktaŜu pracowników przed przystąpieniem do realizacji robót
szczególnie niebezpiecznych.
InstruktaŜ pracowników naleŜy przeprowadzić w oparciu o szczegółowe zasady bezpieczeństwa i
higieny pracy przy wykonywaniu robót budowlanych ze szczególnym uwzględnieniem zasad
wykonywania robót budowlanych w strefach zagroŜenia zdrowia i w ich sąsiedztwie oraz
stosowania przez pracowników środków ochrony indywidualnej zgodnie ze specyfiką wykonywania
poszczególnych robót budowlanych w zakresie branŜy elektroenergetycznej oraz robót
wykonywanych przy uŜyciu dźwigów.
3.6. Środki techniczne i organizacyjne, zapobiegające niebezpieczeństwom wynikającym z
wykonania robót budowlanych w strefach szczególnego zagroŜenia zdrowia lub w ich
sąsiedztwie:
•
•
•
•
•
•
•
Wszystkie roboty ziemne w sąsiedztwie istniejącego w czasie realizacji uzbrojenia winny być
wykonane ręcznie pod nadzorem inspektora nadzoru i zainteresowanych instytucji.
Przed rozpoczęciem wszelkich robót ziemnych naleŜy wykonać wykopy kontrolne celem
ustalenia rzeczywistych tras istniejących urządzeń podziemnych. W tym przypadku odspojenie
gruntu moŜe się odbywać tylko sposobem ręcznym, tj. bez uŜycia kilofów.
W trakcie prowadzenia robót ziemnych naleŜy zwrócić szczególną uwagę na zachowanie
wymaganej normą odległości co najmniej 0,5m od istniejących sieci.
Wykopy z uwagi na ruch osób niezatrudnionych przy robotach, naleŜy odgrodzić poręczami
ochronnymi o wysokości 1,1m i zaopatrzyć w odpowiednie tabliczki ostrzegawcze.
Prace przy budowie i montaŜu linii kablowych ŚN 20kV będą wykonywane przy wyłączonych
spod napięcia urządzeniach elektroenergetycznych w pobliŜu których prowadzone są prace
montaŜowe. Wykonawca robót zobowiązany jest do opracowania harmonogramu niezbędnych
wyłączeń czynnych urządzeń energetycznych i jego uzgodnienia w Tauron Dystrybucja S.A.
Na czas prowadzenia robót w pasie drogowym naleŜy wykonać projekt organizacji ruch
pojazdów oraz oznakowanie pionowe jezdni.
Wykonanie prac elektroenergetycznych przez osoby posiadające odpowiednie uprawnienia.
3.7. Uwagi końcowe do informacji dotyczącej bezpieczeństwa i ochrony zdrowia.
Sposób stosowania zabezpieczeń, warunki przygotowania i prowadzenia robót budowlanych
związanych z budową linii kablowej ŚN 20kV oraz pracami przy uŜyciu dźwigu regulują przepisy
zawarte w szczegółowych rozporządzeniach, w tym w szczególności Rozporządzenie Ministra
Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas
wykonywania robót budowlanych (Dz. U. z dnia 19 marca 2003r. Nr 47 poz. 401).
Rozporządzenie normuje organizację i tryb nadzoru nad robotami montaŜowymi oraz określa
szczegółowe warunki bezpiecznego prowadzenia robót montaŜowych
Przed przystąpieniem do prac naleŜy zapoznać pracowników z rodzajem i zakresem robót,
przeprowadzić przeszkolenia ogólne i stanowiskowe pod względem bezpieczeństwa pracy i
przepisów BHP. Pracowników winno się zaopatrzyć w narzędzia i sprzęt, odzieŜ ochronną: kaski,
rękawice. okulary, itp., stosownie do wymagań bezpieczeństwa na danym stanowisku. Wykonawca
jest zobowiązany do zabezpieczenia miejsca wykonywania robót w okresie trwania realizacji
zadania, aŜ do zakończenia i odbioru ostatecznego robót. Po przejęciu terenu budowy wykonawca
skutecznie i całodobowo zabezpieczy teren budowy przed dostępem osób trzecich. KaŜdorazowo
przed przystąpieniem do robót naleŜy sprawdzić na terenie budowy oraz w zasięgu prowadzonych
robót, czy nie ma osób postronnych. Stan zabezpieczeń i ogrodzeń sprawdzać naleŜy przed
rozpoczęciem robót, przynajmniej raz dziennie.
Wykonawca wykona ogrodzenia terenu, ustawi znaki i tablice ostrzegawcze wynikające z
warunków udzielonego pozwolenia na budowę oraz będzie je obsługiwał w czasie trwania robót.
We własnym zakresie zapewni inne techniczne warunki prawidłowego zabezpieczenia robót.
Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót przepisy dotyczące
ochrony środowiska naturalnego. W okresie wykonywania robót wykonawca będzie podejmować
wszelkie uzasadnione kroki mające na celu stosowanie się do przepisów i norm dotyczących
ochrony środowiska oraz będzie unikać uszkodzeń lub uciąŜliwości dla osób lub własności innych,
a wynikających ze skaŜenia, hałasu lub innych przyczyn powstałych w następstwie jego sposobu
działania. Zgodnie z ustawą o odpadach wykonawca przejmuje odpowiedzialność za wytworzone w
czasie realizacji zadania odpady, ich segregację, transport, składowanie i utylizację oraz
zobowiązuje się do przestrzegania wydanych w tym zakresie przepisów, a na Ŝądanie inwestora
zobowiązany jest przedstawić stosowne dowody dotyczące składowania i utylizacji.
Wykonawca podczas prowadzenia robót bezwzględnie winien stosować przepisy dotyczące ochrony
przeciwpoŜarowej. Wykonawca powinien utrzymywać sprawny sprzęt przeciwpoŜarowy wymagany
przez odpowiednie przepisy. Materiały łatwopalne naleŜy składować w sposób zgodny z
odpowiednimi przepisami i zabezpieczać przed dostępem osób trzecich.
Wykonawca odpowiada za ochronę własności w okresie trwania robót i będzie odpowiadać za
wszelkie spowodowane przez niego szkody . Teren zajęty na czas trwania robót winien być
przekazany inwestorowi w stanie określonym w stosownej umowie. W przypadku powstania szkód
w zasięgu prowadzonych robót, wykonawca dokona ich naprawy, a w przypadku niemoŜliwości ich
naprawienia poniesie koszty odszkodowania lub zadośćuczynienia.
Podczas realizacji robót Wykonawca będzie przestrzegać przepisów dotyczących bezpieczeństwa i
higieny pracy. Kierownik budowy zapewni lub sporządzi plan bezpieczeństwa i ochrony zdrowia,
uwzględniając specyfikę obiektu budowlanego i warunki prowadzenia robót budowlanych. W
szczególności Wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy w warunkach
niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniających odpowiednich wymagań
sanitarnych. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające,
socjalne, maszyny. narzędzia oraz sprzęt i odpowiednią odzieŜ dla ochrony Ŝycia i zdrowia osób
zatrudnionych oraz dla zapewnienia bezpieczeństwa publicznego.
Wykonawca będzie odpowiedzialny za ochronę robót, za wszelkie materiały i urządzenia uŜywane
do robót od daty rozpoczęcia do daty zakończenia robót, tj. do wydania potwierdzenia zakończenia
przez Inspektora Nadzoru. Wykonawca będzie utrzymywać roboty do czasu odbioru ostatecznego.
Wykonawca zobowiązany jest znać przepisy wydane przez władze centralne i miejscowe oraz inne
przepisy i wytyczne, które są w jakikolwiek sposób związane z robotami i będzie w pełni
odpowiedzialny za przestrzeganie tych praw, przepisów i wytycznych podczas prowadzenia robót.
Wykonawca będzie przestrzegać praw patentowych i będzie w pełni odpowiedzialny za wypełnienie
wszelkich wymagań prawnych odnośnie wykorzystania opatentowanych urządzeń lub metod.
Budowa powinna być zaopatrzona w określony przepisami zestaw pierwszej pomocy medycznej
(apteczka).
Kierownik budowy wyznacza drogi ewakuacyjne na wypadek poŜaru awarii lub innego zagroŜenia i
instruuje o nich podwładnych.
Dąbrowa Górnicza 06.2014r.
Opracował: .......................
inŜ. T. Mikrut
4. Obliczenia techniczne.
4.1. Moc zwarcia po stronie ŚN.
4.1.1. Reaktancja i rezystancja systemu elektroenergetycznego w GPZ Pekin.
Zgodnie z informacją uzyskaną w Tauron Dystrybucja S.A oddział w Będzinie moc zwarcia na
szynach GPZ „Pekin” – stacja nr 335 „DzierŜyńskiego 1A” oraz „DzierŜyńskiego 1B” nie
przekroczy 235 MVA przy napięciu 20kV.
Impedancja systemu elektroenergetycznego wynosi:
ZQ1 = 1,1U2ns / Sk0 = 1,1 x 202 / 235 = 1,872Ω
Reaktancja systemu elektroenergetycznego wynosi:
XQ1 = 0,995 x ZQ1= 0,995 x1,872 = 1,863Ω
Rezystancja systemu elektroenergetycznego wynosi:
RQ1 = 0,1 x ZQ1= 0,186Ω
4.1.1.1.Reaktancja i rezystancja sieci kablowej od GPZ do miejsca włączenia.
4.1.1.2.
Zasilanie podstawowe z GPZ „Pekin” – stacja nr 335 „DzierŜyńskiego 1A” oraz
„DzierŜyńskiego 1B”
Informację o przekrojach i długościach linii kablowych w istniejącej sieci ŚN uzyskano w Tauron
Dystrybucja S.A.
- istniejące kable o przekroju 240mm2; całkowita długość;
0.850km
Długość istniejącej sieci kablowej od GPZ „Pekin” do punktu włączenia projektowanego kabla
( objętego wymianą) wynosi 0,850km.
Rezystancja istniejącej linii kablowej o przekroju 240mm2 AL wynosi:
RLki = (1 / γ x S) x l
RLki/240 = 0,119Ω/km x 0,850km = 0,101Ω
Reaktancja istniejącej linii kablowej o przekroju 240mm2 wynosi:
XLki/240 = XL x l = 0,100Ω/km x 0,850km = 0,085Ω
4.1.1.3.
Moc zwarcia sprowadzona do punku zasilania – przyłączenia projektowanych kabli.
Moc zwarcia w punkcie włączenia wymienionych kabli SN przy napięciu 20kV wyniesie:
S”k01 = 1,1U2n / Zk
gdzie:
Zk = Rk + Xk
2
Zk =
2
( RQ1 + R Lki / 240 ) 2 + ( X Q 1 + X Lki / 240 ) 2
Z k = (0,287 + 0,101) 2 + (1,863+ 0,085) 2
2
2
Zk = 0,580 +1,948 = 2,033 Ω
S”k01 = 1,1 x 202 / 2,033 = 216,43MVA
Moc zwarcia sprowadzona do punktu zasilania wyniesie 216,43MVA przy napięciu 20kV.
4.1.2. Obliczenia zwarciowe po stronie ŚN.
Na podstawie przeprowadzonych obliczeń stwierdzono, Ŝe moc zwarcia sprowadzona do punktu włączenia
na zasilaniu z GPZ Pekin wynosi 216,43MVA przy napięciu 20kV. W związku z powyŜszym do obliczeń
parametrów zwarciowych przyjęto moc zwarcia S”k01 = 216,43MVA, Rk = 0,580Ω, Xk = 1,948Ω,
Zk = 2,033Ω
•
Początkowy prąd zwarciowy
I”k = 1,1 x Un / 1,73 x Zk
I”k = 1,1 x 20 / 1,73 x 2,033 = 6,25kA
•
Udarowy prąd zwarciowy
ip = χ x 1,42 x I”k
gdzie:
χ = 1,02 + 0,98⋅ e
−3⋅
RK
XK
= 1,44
χ = 1,44;
ip = 1,44 x 1,42 x 6,25 = 12,78kA
•
Cieplny prąd zwarciowy 1-sekundowy
Ith = I"k m + n
gdzie:
m = 0;
z charakterystyki m w funkcji czasu trwania zwarcia międzyfazowego Tk = 0,5s, oraz
współczynnika udaru χ = 1,44
n = 1,00 z charakterystyki n w funkcji czasu trwania zwarcia międzyfazowego Tk = 0,5s, oraz
stosunku początkowego prądu zwarciowego do ustalonego prądu zwarciowego I”k/Ik = 1,0
I th = 6,25 0 + 1,00 = 6,25kA
Prąd znamionowy krótkotrwały wytrzymywany 1-sekundowy Ŝyły roboczej projektowanego
kabla XRUHAKXS 3x1x240/25mm2 wynosi 22,6kA i jest większa od obliczonego cieplnego
prądu zwarciowego 1-sekundowego Ith = 6,25kA.
4.1.3. Dobór linii kablowej zasilającej stację ze względu na warunki zwarciowe.
Minimalny przekrój przewodów linii kablowej ze względu na wytrzymałość cieplną w warunkach
zwarciowych:
1 Ith 2 xTK
S> ⋅
k
1
gdzie : Tk - czas trwania zwarcia międzyfazowego; zgodnie z informacją uzyskaną w Tauron
Dystrybucja S.A. równy 0,5s
k - 87A/mm2; dla kabli izolowanych (polietylen usieciowiony)
Ith – prąd zwarciowy zastępczy cieplny, w [A]
2
1 2650 x 0,5
S> ⋅
87
1
S > 21,54mm2
Projektowany kabel XRUHAKXS 3x1x 240/25mm2 spełnia warunki zwarciowe.
4.1.4. Dobór Ŝyły powrotnej projektowanego kabla.
Dostosowanie Ŝyły powrotnej kabla do warunków zwarciowych w sieci SN 20kV występuje gdy
spełniona jest zaleŜność
I Z 1 > I "k 2 ⋅ t z
Przyjmując tę samą wartość impedancji zwarciowej zgodnej i przeciwnej otrzymujemy
IZ1 >
3 "
⋅ I k ⋅ tz
2
gdzie : Iz1- obciąŜalność zwarciowa 1-sekundowa Ŝyły powrotnej kabla, w kA
I”k2- prąd początkowy zwarcia dwufazowego, w kA
I”k- prąd początkowy zwarcia trójfazowego, w kA
tz- czas trwania zwarcia [s] = 0,5s
I Z1 >
3
⋅ 6,25⋅ 0,5
2
I Z 1 > 3,83kA
Zgodnie z wytycznymi nr 8/1/B/2012 w sprawie standaryzacji linii kablowych ŚN zaprojektowane
kable typu XRUHAKXS 3x1x240/25mm2 – 20kV z Ŝyłą powrotną o przekroju 25mm2 i
obciąŜalnością zwarciową Ŝyły powrotnej 5,3kA > I Z 1 = 3,83kA spełniają warunki zwarciowe.
5. Zestawienie materiałów podstawowych.
Wymiana linii kablowej 20kV relacji: st. GPZ Pekin - st. DzierŜynskiego 1A oraz st. GPZ Pekin st.DzierŜynskiego 1B przy ul. 11 Listopada
L.p.
Nazwa materiału
Jm
Ilość
1.
1.
2.
Kabel 20kV typu XRUHAKXS 1x240/25mm2
3.
m
4.
1020
2.
Mufa przelotowa POLJ 24/1x 120-240
kpl
6
3.
4.
5.
6.
Mufa przejściowa TRAJ 24/1x120-240-3HL
Osłona rurowa sztywna SRS-G fi 160/9,1 mm
Osłona rurowa do kabli DVK fi 160mm
Opaski kablowe instalacyjne typu OKi
Folia kalandrowana z PVC uplastycznionego grubości 0.4-0.6 mm,
gatunek I/II
Piasek naturalny na podsypkę
Słupek betonowy oznacznikowy kablowy K
Słupek betonowy oznacznikowy mufowy M
kpl
m
m
szt
2
144
20
108
m2
222
m3
szt
szt
18,4
10
4
7.
8.
9.
10.
Dąbrowa Górnicza 06.2014r.
Obliczył: .......................
inŜ. T. Mikrut
