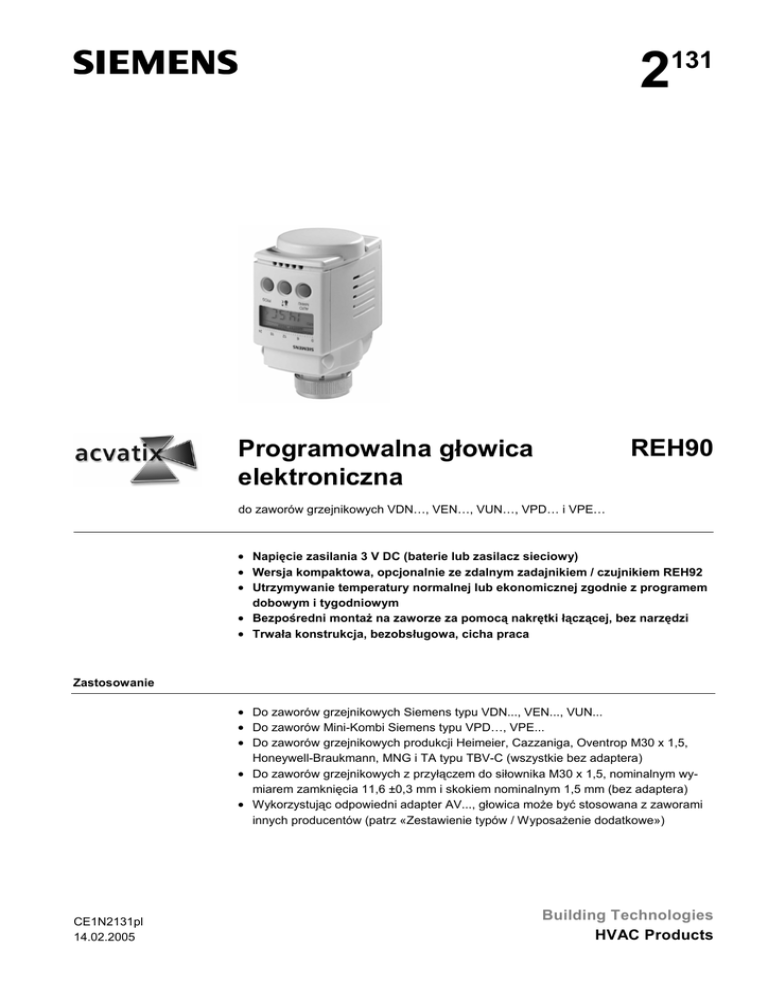

2131 Programowalna głowica elektroniczna REH90

2
131
REH90
Programowalna głowica
elektroniczna
do zaworów grzejnikowych VDN…, VEN…, VUN…, VPD… i VPE…
• Napięcie zasilania 3 V DC (baterie lub zasilacz sieciowy)
• Wersja kompaktowa, opcjonalnie ze zdalnym zadajnikiem / czujnikiem REH92
• Utrzymywanie temperatury normalnej lub ekonomicznej zgodnie z programem
dobowym i tygodniowym
• Bezpośredni montaż na zaworze za pomocą nakrętki łączącej, bez narzędzi
• Trwała konstrukcja, bezobsługowa, cicha praca
Zastosowanie
• Do zaworów grzejnikowych Siemens typu VDN..., VEN..., VUN...
• Do zaworów Mini-Kombi Siemens typu VPD…, VPE...
• Do zaworów grzejnikowych produkcji Heimeier, Cazzaniga, Oventrop M30 x 1,5,
Honeywell-Braukmann, MNG i TA typu TBV-C (wszystkie bez adaptera)
• Do zaworów grzejnikowych z przyłączem do siłownika M30 x 1,5, nominalnym wymiarem zamknięcia 11,6 ±0,3 mm i skokiem nominalnym 1,5 mm (bez adaptera)
• Wykorzystując odpowiedni adapter AV..., głowica może być stosowana z zaworami
innych producentów (patrz «Zestawienie typów / Wyposażenie dodatkowe»)
CE1N2131pl
14.02.2005
Building Technologies
HVAC Products
Zestawienie typów
Wyposażenie dodatkowe
Oznaczenie typu
Opis
REH90
Programowalna głowica elektroniczna
Typ adaptera
Do zaworów
Typ adaptera
Do zaworów
AV52
Comap
AV57
Herz
AV53
Danfoss RA-N (RA2000)
AV58
Oventrop (M30 x 1,0)
AV54
Danfoss RAVL
AV59
Vaillant
AV55
Danfoss RAV
AV60
TA 1)
AV56
Giacomini
AV61
Markaryd
1)
Zamawianie
Zawory typu TBV-C nie wymagają stosowania adaptera
Oznaczenie typu
Opis
REH92
Zdalny zadajnik z czujnikiem temperatury
AEH92
Kabel podłączeniowy o długości 3 m (dostarczany z REH92)
AEH901
Zasilacz sieciowy 230 V AC → 3 V DC
Przy zamawianiu należy podać ilość, nazwę i oznaczenie typu urządzenia.
Przykład:
Dostawa
6 głowic elektronicznych REH90
6 adapterów AV57
Głowice, zawory i wyposażenie dodatkowe dostarczane są w oddzielnych opakowaniach. Głowica dostarczana jest z 2 bateriami 1,5 V DC.
Urządzenia współpracujące
Oznaczenie typu
Rodzaj zaworu
kvs
[m3/h]
Ciśnienie
nominalne
Karta
katalogowa
VDN..., VEN..., VUN...
Zawory grzejnikowe
0,09...1,41
PN10
N2105, N2106
VPD..., VPE...
Zawory Mini-Kombi
0,02...0,48
N2185
Inne rodzaje zaworów, z adapterami AV... – patrz «Zestawienie typów / Wyposażenie dodatkowe»
Zawory grzejnikowe (M30 x 1,5) innych producentów, bez adaptera:
•
Heimeier
•
MNG
•
Cazzaniga
•
TA typu TBV-C
•
Oventrop M30 x 1,5 (od 2001)
•
Junkers
•
Honeywell-Braukmann
kvs = Nominalne natężenie przepływu zimnej wody (5...30 °C) przez całkowicie otwarty zawór (H100)
przy spadku ciśnienia 100 kPa (1 bar)
Budowa i działanie
Tryb pracy
Mikroprocesorowa programowalna głowica regulacyjna z wyświetlaczem. Głowica dostarczana jest ze standardowym programem ogrzewania zapisanym w pamięci nieulotnej. Program uaktywnia się po wprowadzeniu czasu i dnia tygodnia. Indywidualne programy ogrzewania wprowadzane są za pomocą jedynie dwóch przycisków i pokrętła
nastawczego. Wyświetlacz pokazuje wartości numeryczne, pasek programu ogrzewania oraz symbole i wskazówki dla użytkownika, które można odczytać w dowolnej chwili, bez żadnych dodatkowych czynności:
• Tryb pracy (AUTO, MANU lub PROG)
• Bieżąca wartość zadaną temperatury
• Bieżący dobowy program ogrzewania
Głowica jest precyzyjnym regulatorem PI. Pracuje cyklicznie (przerwy 3-minutowe) w
celu zwiększenia żywotności baterii.
2/8
Siemens Building Technologies
HVAC Products
Programowalna głowica elektroniczna
CE1N2131pl
14.02.2005
Budowa
Głowica REH90
• Głowica REH90 posiada kompaktową obudowę z tworzywa sztucznego, która składa
się z części obsługowej i części regulacyjnej z komorą baterii i wbudowanym siłownikiem zaworu
• Urządzenie mocuje się na zaworze grzejnikowym przy pomocy radełkowanej nakrętki łączącej, bez żadnych dodatkowych narzędzi
• Zdejmowana część obsługowa z regulacyjnej umożliwia uruchomienie i wprowadzenie zmian w programie ogrzewania niezależnie od miejsca zamontowania
• W siłowniki zaworu zastosowano silnik prądu stałego z reduktorem oraz z sygnałem
zwrotnym położenia
1 Głowica z wbudowanym siłownikiem
2 Elementy obsługowe i wyświetlacz
3 Pokrętło nastawcze
4 Komora baterii
5 Gniazdko do podłączenia
kabla ze zdalnego zadajnika
6 Nastawa ręczna zaworu
7 Nakrętka łącząca do montażu
na zaworze
8 Blokada zaworu
Zasilacz AEH901
Zdalny zadajnik REH92
z czujnikiem temperatury
•
•
•
•
•
1
Adapter sieciowy
2
Wtyczka
3
Obwód drukowany mocowany w komorze baterii
Obudowa z podstawą do montażu na ścianie
Podłączenie za pomocą 3-żyłowego kabla o długości 3 m
Połączenie ze zdalnym zadajnikiem poprzez zaciski podłączeniowe w podstawie
Kabel może być doprowadzony od dołu lub od tyłu, ze ściany
Podłączenie do części obsługowej i regulacyjnej za pomocą wtyczki telefonicznej
1
Zdalny zadajnik z wbudowanym czujnikiem temperatury
do montażu na ścianie
2
Pokrętło nastawcze do zdalnej zmiany wartości zadanej
temperatury.
W razie potrzeby, maksymalny zakres ± 12 K można ograniczyć (np. ± 3 K)
3/8
Siemens Building Technologies
HVAC Products
Programowalna głowica elektroniczna
CE1N2131pl
14.02.2005
Elementy obsługowe i wyświetlacz głowicy REH90
1
2
3
4
5
6
7
8
9
10
Wskazanie trybu pracy (AUTO, MANU lub
PROG)
Wskazanie wartości zadanej temperatury w
wybranym trybie pracy
Wskazanie bieżącego poziomu ogrzewania:
Temperatura komfortu (normalna)
Temperatura ekonomiczna (obniżona)
Temperatura ochrony przed zamarzaniem
(miga gdy aktywna)
Skala czasu 0…24 godz. (1 dzień)
Wskazanie programu ogrzewania
(czarne paski = godziny z normalnym poziomem
temperatury)
Przycisk do wyboru trybu pracy:
AUTO: zmiana wartości zadanych zgodnie z
programem ogrzewania
MANU: wartość zadana ustawiona pokrętłem
nastawczym (np. na czas wakacji)
Przycisk do programowania temperatury komfortu
i ekonomicznej (zmiana nastaw pokrętłem)
Przycisk trybu pracy PROG do wyboru dobowego
lub tygodniowego programu ogrzewania i wartości zadanych temperatury (pokrętłem)
Wielofunkcyjne pokrętło nastawcze:
AUTO:
ręczna zmiana wartości zadanej
(obowiązuje tylko do następnego
punktu przełączenia)
MANU
zmiana wartości zadanej temperatury
Przycisk 7: zmiana wartości zadanych dla programu ogrzewania
Przycisk 8: ustawianie programu ogrzewania
(punkty przełączania)
Przycisk 8: (wciśnięty przez 2 sekundy): zmiana
daty i czasu
Blokada zaworu
Główne funkcje
• Przełączanie czasowe pomiędzy temperaturą normalną i ekonomiczną
• Fabryczny program standardowy:
- Temperatura normalna (komfortu) o wartości 21 °C od godz. 6:00 do 22:00
- Temperatura ekonomiczna o wartości 16 °C od godz. 22:00 do 6:00
• Tygodniowe programy ogrzewania:
- Jednorodny program dobowy na każdy dzień tygodnia 1-7 lub indywidualny
program tygodniowy dla każdego dnia tygodnia 1...7
- 2 okresy obniżenia temperatury na dobę, tzn. 4 zmiany wartości zadanej
- 2 poziomy temperatury, wybierane od 8 do 28 °C, dla trybu normalnego i
ekonomicznego
• Wyświetlanie roku, miesiąca, dnia i czasu (nastawa fabryczna)
(do ustawienia daty i czasu przytrzymać wciśnięty przycisk PROG przez 2 sekundy)
• Automatyczne przełączanie czas letni / zimowy
• Wprowadzony program zapamiętywany w pamięci nieulotnej, nawet podczas wymiany baterii
• Wyświetlanie błędu jako kod «E»
• Migający symbol «bATT» wskazuje konieczność wymiany baterii
Funkcje pomocnicze
• Sterowanie ręczne: Utrzymywanie stałej temperatury w pomieszczeniu, np. podczas
wakacji
• Ręczna zmiana bieżącej wartości zadanej, obowiązująca do następnego punktu
przełączenia
• Ochrona przed zamarzaniem:
Przy ustawieniu na OFF oraz po spadku temperatury w pomieszczeniu do 6 °C, zadziała zabezpieczenie i otworzy zawór, aż temperatura wzrośnie do 8 °C
4/8
Siemens Building Technologies
HVAC Products
Programowalna głowica elektroniczna
CE1N2131pl
14.02.2005
• Praca letnia:
Położenie spoczynkowe ON z całkowicie otwartym zaworem i wyłączonym ogrzewaniem (zawór pozbawiony ciśnienia), lub położenie spoczynkowe OFF z całkowicie
zamkniętym zaworem i włączonym ogrzewaniem (zapewniona ochrona przed zamarzaniem)
• Funkcja „otwarte okno”:
Zawór zamknie się po gwałtownym spadku temperatury w pomieszczeniu spowodowanym otwarciem okna. Głowica wznowi pracę w poprzednim trybie pracy po zamknięciu okna lub najpóźniej po 45 minutach (na wyświetlaczu pokaże się «OPEn»).
Funkcję tę można w dowolnej chwili dezaktywować przez przyciśnięcie przycisku
PROG lub obrócenie pokrętła nastawczego
• Zabezpieczenie przed zablokowaniem zaworu:
W każdą sobotę pomiędzy godziną 10:00 i 12:00, zawór ogrzewania zostanie otwarty na krótki okres czasu, po czym zamknięty. Funkcja działa niezależnie od bieżącego trybu pracy (praca automatyczna lub ręczna).
Podczas tej funkcji wskazanie na wyświetlaczu zmienia się z «Ad_1» na «Ad_A»
• Automatyczna adaptacja:
Głowica REH90 automatycznie adaptuje się do typu zaworu przez precyzyjne ustalenie punktu zamknięcia i skoku zaworu. Podczas tej operacji, wskazanie na wyświetlaczu zmienia się z «Ad_1» na «Ad_A»
• Zabezpieczenie przed manipulacjami (przytrzymać przez 2 sekundy równocześnie
wciśnięte przyciski 6 i 7):
Działanie pokrętła nastawczego można wyłączyć, zapobiegając próbom manipulacji.
Podczas obracania pokrętła nastaw na wyświetlaczu pokazuje się «bloc»
Wskazówki
Temperatura zasilania zawsze powinna być wstępnie regulowana. Informacje dotyczące zaworów mogących współpracować z głowicą – patrz «Zastosowanie» i «Urządzenia współpracujące».
Projektowanie
Zdalny zadajnik REH92 z czujnikiem temperatury powinien być stosowany, gdy:
• lokalizacja zaworu nie zapewnia prawidłowego pomiaru temperatury w pomieszczeniu (utrudniony przepływ powietrza lub przeciąg)
• lokalizacja zaworu nie pozwala na swobodny dostęp do elementów obsługowych
głowicy (np. panele grzejnikowe)
Aby zapobiec nieprawidłowym pomiarom temperatury w pomieszczeniu, REH90 lub
REH92 musi być tak umieszczona, aby czujnik nie znajdował się pod wpływem promieniowania słonecznego, a przepływ powietrza wokół elementu pomiarowego nie był
zablokowany np. zasłonami. Głowica REH90 może być zamontowana na zaworze w
dowolnej pozycji, jednak część obsługowa i wyświetlacz powinny być łatwo dostępne.
2143Z02
Montaż i instalacja
Aby zapewnić prawidłowy pomiar temperatury w pomieszczeniu, zadajnik REH92 może
być montowany wyłącznie na wewnętrznej ścianie, z dala od źródeł ciepła i przedmiotów utrudniających przepływ powietrza, jak zasłony czy regały. Podczas wyboru miejsca montażu zadajnika, uwzględnić dostępną długość kabla 3 m.
Uwaga
REH92 może być podłączany wyłącznie po odłączeniu napięcia sieciowego!
5/8
Siemens Building Technologies
HVAC Products
Programowalna głowica elektroniczna
CE1N2131pl
14.02.2005
Uruchomienie
Po zamontowaniu głowicy, użytkownik może ją samodzielnie uruchomić. Część obsługową na czas programowania można zdjąć z podstawy.
Głowica REH90 jest samo-adaptacyjna, co znaczy że automatycznie określa punkt
zamknięcia zaworu oraz skok.
Głowica dostarczana jest z instrukcją obsługi (7157376).
Obsługa
Jeśli stosowane są baterie alkaliczno-manganowe LR6 AA AM3, to należy je wymieniać co około 2 lata (2 sezony grzewcze). Jeżeli baterie są wyczerpane, to wyświetlacz
pokazuje «bATT». W takim wypadku zawór pozostanie w pozycji całkowitego otwarcia,
aż do wymiany baterii.
Informacje dotyczące trwałości różnych typów baterii – patrz «Dane techniczne».
Podczas wymiany baterii, nastawy przechowywane w pamięci nie ulegają utracie.
Naprawa
REH90 i REH92 nie podlegają naprawie, muszą być wymieniane w całości.
Złomowanie
Siłowniki nie mogą być utylizowane wraz z odpadami komunalnymi, dotyczy to w
szczególności układów elektrycznych i elektronicznych.
Poszczególne elementy należy złomować w odpowiedni sposób, co jest istotne z ekologicznego punktu widzenia.
Należy przestrzegać lokalnych przepisów.
Gwarancja
Podane dane techniczne obowiązują wyłącznie, gdy głowice stosowane są z zaworami
wymienionymi w punkcie «Urządzenia współpracujące».
Jeśli głowica REH90 stosowana jest z innymi typami zaworów, to Siemens Building Technologies / HVAC Products nie odpowiada za poprawność działania.
Dane techniczne
REH90
Zasilanie
Napięcie zasilania
Baterie LR6 AA AM3
alkaliczno-manganowe (Mignon)
Baterie LR6 AA AM3
alkaliczno-manganowe (ładowalne)
Baterie LR6 AA AM3 litowe
Dane funkcjonalne
Zakres nastaw i regulacji
3 V DC (2 baterie lub zasilacz)
2 x 1,5 V, trwałość ok. 2 lat
2 x 1,5 V, trwałość ok. ¾ roku
2 x 1,5 V, trwałość ok. 2 lat
8...28 °C
Podstawowe wartości zadane:
Temperatura normalna (komfortu)
21 °C
Temperatura ekonomiczna
16 °C
Ochrona przed zamarzaniem
Rozdzielczość nastaw
Rodzaj regulacji
Dokładność regulacji
Histereza
Rozdzielczość przełączania czasowego
Skok siłownika zaworu
Dopuszczalna temperatura czynnika (zawór)
przy 8 °C
0,5 K
PI
± 0,3 K
0,2 K
10 min
1,1 mm (samo-adaptacyjny)
maks. 120 °C
Dopuszczalna temperatura czujnika
40 °C
Wpływ spadku ciśnienia
≤1K
6/8
Siemens Building Technologies
HVAC Products
Programowalna głowica elektroniczna
CE1N2131pl
14.02.2005
REH90
Wymiary i waga
Wymiary
patrz «Wymiary»
Mocowanie na zaworze
Waga
nakrętka łącząca M30 x 1,5
REH90 (z bateriami)
223 g
REH92
75 g
Długość kabla do zdalnego zadajnika
3m
Kolor obudowy
- Głowica
- Zdalny zadajnik
- RAL9016
- RAL9016
Materiały
Nakrętka łącząca
mosiądz, niklowany
Standardy
Stopień ochrony (prawidłowo zamontowana)
IP30 wg EN 60529
Wymiary
max. 120
80
49
30
+3
62
83
103
25
REH92
2131M02
80
40
REH90
2131M01
Wymiary w mm
0
9
85
98
12
9
-3
42
76
7/8
Siemens Building Technologies
HVAC Products
Programowalna głowica elektroniczna
CE1N2131pl
14.02.2005
8/8
¤2005 Siemens Building Technologies
Siemens Building Technologies
HVAC Products
Programowalna głowica elektroniczna
CE1N2131pl
14.02.2005
