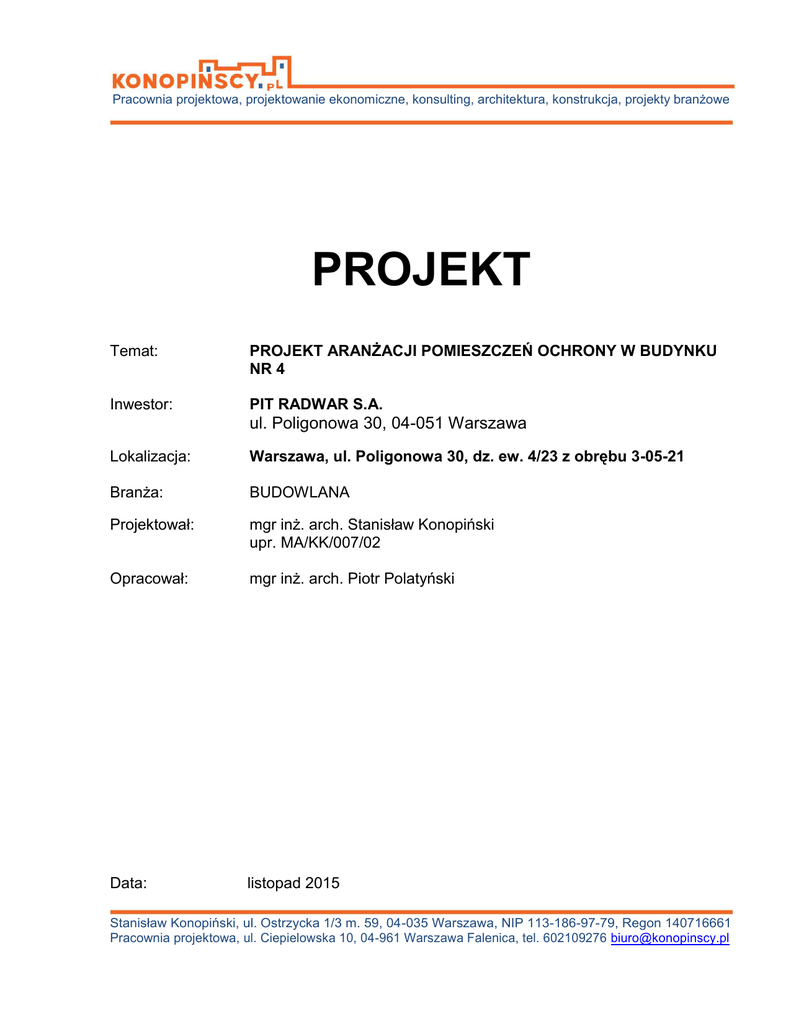

PROJEKT
Temat:
PROJEKT ARANŻACJI POMIESZCZEŃ OCHRONY W BUDYNKU
NR 4
Inwestor:
PIT RADWAR S.A.
ul. Poligonowa 30, 04-051 Warszawa
Lokalizacja:
Warszawa, ul. Poligonowa 30, dz. ew. 4/23 z obrębu 3-05-21
Branża:
BUDOWLANA
Projektował:
mgr inż. arch. Stanisław Konopiński
upr. MA/KK/007/02
Opracował:
mgr inż. arch. Piotr Polatyński
Data:
listopad 2015
Stanisław Konopiński, ul. Ostrzycka 1/3 m. 59, 04-035 Warszawa, NIP 113-186-97-79, Regon 140716661
Pracownia projektowa, ul. Ciepielowska 10, 04-961 Warszawa Falenica, tel. 602109276 [email protected]
SPIS TREŚCI
OPIS TECHNICZNY ..............................................................................….3
1
2
3
Przedmiot opracowania ................................................................................................................ 4
Podstawa opracowania ................................................................................................................. 4
Prace rozbiórkowe ....................................................................................................................... 4
3.1
3.2
3.3
4
Prace budowlane .......................................................................................................................... 5
4.1
4.2
4.3
4.4
5
Zamurowanie otworów ..................................................................................................................... 5
Ściany działowe ................................................................................................................................ 5
Posadzki ............................................................................................................................................ 5
Drzwi wewnętrzne ............................................................................................................................ 5
Instalacje sanitarne ....................................................................................................................... 5
5.1
5.2
5.3
5.4
6
Rozbiórka stolarki okiennej i drzwiowej .......................................................................................... 4
Rozbiórka ścian................................................................................................................................. 4
Inne prace rozbiórkowe .................................................................................................................... 4
Wentylacja ........................................................................................................................................ 5
Ogrzewanie ....................................................................................................................................... 6
Klimatyzacja ..................................................................................................................................... 6
Wod-kan ........................................................................................................................................... 6
Instalacje elektryczne i teletechniczne ......................................................................................... 6
6.1
6.2
6.3
6.4
6.5
Instalacja gniazd ogólnych................................................................................................................ 6
Oświetlenie ....................................................................................................................................... 7
Gniazda komputerowe ...................................................................................................................... 7
Gniazda teletechniczne ..................................................................................................................... 7
Zasilanie awaryjne ............................................................................................................................ 7
CZĘŚĆ RYSUNKOWA
01
02
03
Rzut pomieszczeń
Schemat wentylacji
Schemat instalacji elektrycznej i teletechnicznej
8
skala 1:50
skala 1:50
skala 1:50
2
OPIS TECHNICZNY
3
1 Przedmiot opracowania
Przedmiotem opracowania jest projekt aranżacji pomieszczeń ochrony w budynku nr 4
na terenie zakładów PIT RADWAR S.A. w Warszawie.
2 Podstawa opracowania
Podstawa opracowania:
1.
Wizja lokalna, pomiary własne
2.
Dokumentacja archiwalna
3.
Ustalenia z Inwestorem
4.
Obowiązujące przepisy i normy
3 Prace rozbiórkowe
3.1 Rozbiórka stolarki okiennej i drzwiowej
Prace rozbiórkowe należy rozpocząć od demontażu wszystkich drzwi
wewnętrznych, przedsionka wejściowego z profili systemowych wraz z drzwiami
wejściowymi oraz okien.
3.2 Rozbiórka ścian
W przedmiotowym lokalu należy rozebrać wszystkie ściany działowe oraz ścianę
oddzielającą projektowane pomieszczenia ochrony od reszty budynku zgodnie z częścią
rysunkową(rys. 01).
3.3 Inne prace rozbiórkowe
We wszystkich pomieszczeniach należy usunąć posadzki oraz okładziny
ścienne(płytki ceramiczne itp.). Należy również usunąć wszystkie elementy wyposażenia
wnętrz.
4
4 Prace budowlane
4.1 Zamurowanie otworów
Należy zamurować otwory okienne i drzwiowy zgodnie z częścią rysunkową (rys. 01).
Należy uwzględnić tę zmianę przy zamówieniu stolarki okiennej zgodnej z projektem
remontu elewacji budynku nr 4.
4.2 Ściany działowe
Ścianki działowe wykonać z pustaków ceramicznych Porotherm, gr. 12 cm. Tynk
cementowo-wapienny, gładź gipsowa, malowanie farbą lateksową zmywalną.
4.3 Posadzki
Posadzki wykonać zgodnie z określeniem w części rysunkowej.
4.4 Drzwi wewnętrzne
Drzwi wewnętrzne drewniane, płytowe, płaskie. Kolor grafitowy.
Drzwi do pomieszczenia 004 CMA aluminiowe, przeszklone, wyposażone w okienko
podawcze.
Drzwi wyposażyć w kratki wentylacyjne, zgodnie z schematem wentylacji(rys. 02).
Wszystkie drzwi wyposażyć we wkładki podklamkowe, oprócz drzwi do kabiny WC,
które należy wyposażyć w zamek wc.
Wszystkie drzwi powinny zapewniać wysokość w świetle ościeżnic 205cm.
Szerokość otworów drzwiowych zgodnie z rysunkiem 01.
5 Instalacje sanitarne
5.1 Wentylacja
Wentylację wywiewną należy wykonać zgodnie z ze schematem (rys. 02). Należy
zapewnić wentylację we wszystkich pomieszczeniach, w tym celu należy wykorzystać
istniejące kanały wentylacji grawitacyjnej.
5
W pomieszczeniu szatni należy zamontować rekuperator ścienny.
Nawiew do pomieszczenia magazynu oraz korytarza zapewnić poprzez montaż „Z-ki”
nawiewnej.
5.2 Ogrzewanie
W przedmiotowych pomieszczeniach należy zapewnić ogrzewanie poprzez montaż
grzejników ściennych podłączonych do węzła cieplnego zlokalizowanego w budynku.
Nad wejściem głównym zamontować kurtynę powietrzną o mocy 3kW.
5.3 Klimatyzacja
W pomieszczeniu serwerowni oraz CMA należy zapewnić układ schładzania
powietrze poprzez instalację jednostki klimatyzacji typu „split”. Jednostka w pomieszczeniu
CMA musi być wyposażona w funkcję grzania.
5.4 Wod-kan
Należy wykonać podłączenia do wszystkich urządzeń sanitarnych. Odpływy
doprowadzić do istniejących pionów kanalizacyjnych lub wykonać nowe podłączenia.
Przyłącze wody zimnej jak i ciepłej należy wykonać z istniejącej w budynku sieci.
6 Instalacje elektryczne i teletechniczne
6.1 Instalacja gniazd ogólnych
Należy wykonać instalację elektryczną do gniazd ogólnych zgodnie z rys. 03.
Gniazda w puszkach podtynkowych. Osprzęt dobrać po uzgodnieniach z inwestorem.
Gniazda przystosowane do obciążeń 16A. W pomieszczeniach w których są narażone na
wilgoć lub kontakt z wodą należy instalować osprzęt w klasie min. IP44 z klapkami bryzg
szczelnymi.
6
6.2 Oświetlenie
We wszystkich pomieszczeniach oraz na korytarzu należy zapewnić oświetlenie
światłem sztucznym. Instalację przygotować pod oprawy z źródłem światła LED.
6.3 Gniazda komputerowe
Wszystkie gniazda przeznaczone dla komputerów oraz sprzętu niezbędnego do
poprawnej pracy systemów ochrony zabezpieczone kluczem. Instalację elektryczną do tych
gniazd można układać w korytach kablowych, natynkowych. Gniazda montować w
systemie koryt kablowych (standard firmy Legrand lub AKS Zielonka).
6.4 Gniazda teletechniczne
Gniazda teletechniczne montować w zespołach po 2 gniazda RJ-45 z dwoma
gniazdami elektrycznymi zabezpieczonymi kluczem. Wszystkie gniazda teletechniczne
sprawdzić do serwerowni.
6.5 Zasilanie awaryjne
Pomieszczenie serwerowni, magazynu broni oraz CMA wykonać ze zdublowanym
zasilaniem poprzez UPS i agregat prądotwórczy. W wymienionych pomieszczeniach
zdublować zasilanie pod obwody takie jak: zespoły komputerowe, gniazda zabezpieczone
kluczem oraz oświetlenie.
7
