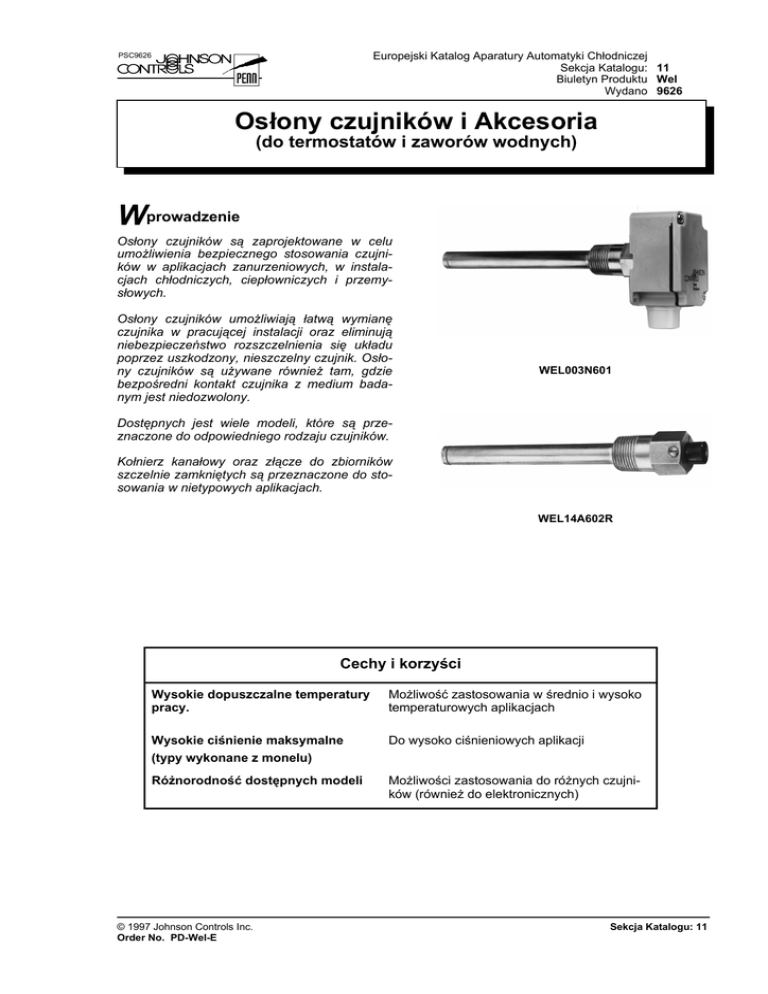

WELE - BETACO

Europejski Katalog Aparatury Automatyki Chłodniczej
Sekcja Katalogu: 11
Biuletyn Produktu Wel
Wydano 9626
PSC9626
Osłony czujników i Akcesoria
(do termostatów i zaworów wodnych)
Wprowadzenie
Osłony czujników są zaprojektowane w celu
umożliwienia bezpiecznego stosowania czujników w aplikacjach zanurzeniowych, w instalacjach chłodniczych, ciepłowniczych i przemysłowych.
Osłony czujników umożliwiają łatwą wymianę
czujnika w pracującej instalacji oraz eliminują
niebezpieczeństwo rozszczelnienia się układu
poprzez uszkodzony, nieszczelny czujnik. Osłony czujników są używane również tam, gdzie
bezpośredni kontakt czujnika z medium badanym jest niedozwolony.
WEL003N601
Dostępnych jest wiele modeli, które są przeznaczone do odpowiedniego rodzaju czujników.
Kołnierz kanałowy oraz złącze do zbiorników
szczelnie zamkniętych są przeznaczone do stosowania w nietypowych aplikacjach.
WEL14A602R
Cechy i korzyści
Wysokie dopuszczalne temperatury
pracy.
Możliwość zastosowania w średnio i wysoko
temperaturowych aplikacjach
Wysokie ciśnienie maksymalne
(typy wykonane z monelu)
Do wysoko ciśnieniowych aplikacji
Różnorodność dostępnych modeli
Możliwości zastosowania do różnych czujników (również do elektronicznych)
© 1997 Johnson Controls Inc.
Order No. PD-Wel-E
Sekcja Katalogu: 11
Wel
Wydano 9626
2
Tablica doboru typu
Kod zamówienia
patrz
rys.
Wymiary [mm]
A
B
C wewn
Materiał
złącze.
Wykończenie
Max.
°C
rurka
WEL003N601
3
125
201
10.9
Mosiądz
Miedź
WEL003N602R
1
125
171
10
Stal KO
WEL11A601R
WEL14A600R
2
1
60
120
118
166
7.6
11.2
WEL14A602R
1
125
171
WEL14A603R
1
147
WEL16A601R
2
WEL17A600R
WEL17A601R
WEL17A603R
WEL18A601R
WEL18A602R
4
4
4
4
4
Max.
Ciśn.
(bar)
90
20
Stal KO
370
70
Mosiądz
Monel
Miedź
Monel
120
370
20
69
10.9
Mosiądz
Miedź
120
20
193
10.9
Mosiądz
Miedź
120
20
71
117
9.5
Mosiądz
Miedź
120
20
265
214
255
89
89
284
240
275
108
114
19.4
19.4
19.1
19.6
19.6
Stal
Stal
Monel
Monel
Stal
Miedź
Miedź
Monel
Monel
Mosiądz
120
120
70
370
120
17
17
69
69
10
cynowanie
cynowanie
cynowanie
Uwagi
obudowa
IP54 z tworzywa
Aplikacje
A99B
A99B
A19/A28/A3
6
A99B
A19/A28
A19/A28/A3
6
A19/A28/A3
6
A99B
A19/A28/A3
6
A19/A28/A3
6
V47/V49
V47/V49
V47/V49
V47/V49
V47/V49
Styl 1a
Styl 1a
Modele osłon czujników
38
E
38
Ø 13
52
A
62
C D
18
A
143
B
47
Rys. 1
Osłona czujnika
201
Rys. 3
A = 1/2 - 14 NPT
C. Osłona
D. Wkręt blokujący
E. Złącze gwintowane, 1/2 "- 14 NPT
B
B
A
A
C
C
1
2
1/2"-14 NPT Female
3
Rys. 2
3/4"-14 NPT Male
Rys. 4
1. Osłona kabla / kapilary
2. Wkręt blokujący
3. Gwint 1/2 - 14NPT, męski
Sekcja Katalogu: 11
© 1997 Johnson Controls Inc.
Order No. PD-Wel-E
Wel
Wydano 9626
3
Specjalne aplikacje
76
63
27
11.5
1/2"-14 NPT
ř 5.5 (3x)
Rys. 5
Kołnierz kanałowy do użycia ze złączem do zbiorników szczelnie zamkniętych.
Kod zamówienia: T752-1001
1
2
3
4
3
5
6
Rys. 6
Złącze do zbiorników szczelnie zamkniętych
Kod zamówienia: FTG13A600R
1. Rurka podtrzymująca czujnik (Styl 1b).
2. Nakrętka dociskająca
3. Przekładki
4. Uszczelnienie
5. Złącze, 1/2 "- 14 NPT
6. Czujnik
© 1997 Johnson Controls Inc.
Order No. PD-Wel-E
Sekcja Katalogu: 11
Wel
Wydano 9626
4
Powyższe dane są nominalne i zgodne ze standardami przemysłowymi. Dla zastosowania urządzenia w instalacji pracującej w
warunkach wykraczających poza wyspecyfikowanie, konieczne jest uzyskanie zatwierdzenia lokalnego oddziału Johnson Controls. Johnson Controls nie odpowiada za szkody wynikłe z wadliwego zamontowania lub niewłaściwego stosowania jego urządzeń.
P.G.
Johnson Controls International, Inc.
Siedziba:
Siedziba w Europie:
Europejskie Fabryki:
Oddział w Polsce:
Milwaukee, WI, USA
Westendhof 8, 45143 Essen, Germany
Lomagna (Italy), Leeuwarden (The Netherlands) i Essen (Germany)
01-918 Warszawa, ul. Nocznickiego 31.
Niniejszy dokument może ulec modyfikacjom bez powiadomienia
