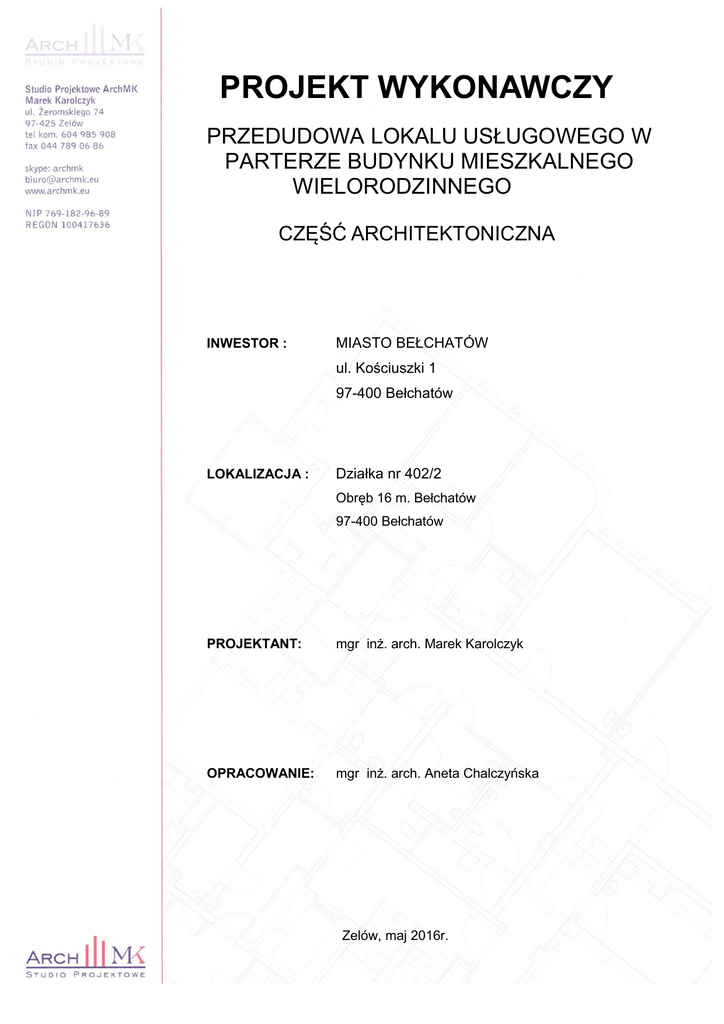

PROJEKT WYKONAWCZY

PROJEKT WYKONAWCZY
PRZEDUDOWA LOKALU USŁUGOWEGO W
PARTERZE BUDYNKU MIESZKALNEGO
WIELORODZINNEGO
CZĘŚĆ ARCHITEKTONICZNA
INWESTOR :
MIASTO BEŁCHATÓW
ul. Kościuszki 1
97-400 Bełchatów
LOKALIZACJA :
Działka nr 402/2
Obręb 16 m. Bełchatów
97-400 Bełchatów
PROJEKTANT:
mgr inż. arch. Marek Karolczyk
OPRACOWANIE:
mgr inż. arch. Aneta Chalczyńska
Zelów, maj 2016r.
1
Spis zawartości projektu architektoniczno-budowlanego
1.
strona tytułowa
1
2.
spis zawartości
2
3.
część opisowa projektu wykonawczego
3-17
5.
część rysunkowa projektu wykonawczego
rys. nr
1) program funkcjonalno-użytkowy
A1
18
2) rzut sufitów podwieszanych
A2
19
3) przekrój A-A
A3
20
4) aranżacja i kłady ścian sala rehabilitacji
WA1
21
5) aranżacja i kłady ścian sala terapeutyczna
WA2
22
6) aranżacja i kłady ścian komunikacja
WA3
23
7) aranżacja i kłady ścian gabinet psychologiczny
WA4
24
8) aranżacja i kłady ścian Biofeedbeck
WA5
25
9) aranżacja i kłady ścian gabinet psychologiczny
WA6
26
10) aranżacja i kłady ścian gabinet pedagogiczny
WA7
27
11) aranżacja i kłady ścian gabinet logopedyczny
WA8
28
12) aranżacja i kłady ścian gabinet pedagogiczny
WA9
29
13) aranżacja i kłady ścian gabinet pedagogiczny
WA10
30
14) aranżacja i kłady ścian gabinet logopedyczny
WA11
31
15) aranżacja i kłady ścian gabinet logopedyczny
WA12
32
16) aranżacja i kłady ścian wc personelu
WA13
33
17) aranżacja i kłady ścian szatnia personel
WA14
34
18) aranżacja i kłady ścian pomieszczenie socjalne
WA15
35
19) aranżacja i kłady ścian kinezyterapia
WA16
36
20) aranżacja i kłady ścian komunikacja
WA17
37
21) aranżacja i kłady ścian hol wejściowy
WA18
38
22) aranżacja i kłady ścian biuro
WA19
39
23) aranżacja i kłady ścian wc ogólne
WA20
40
24) aranżacja i kłady ścian pomieszczenie gospodarcze
WA21
41
25) aranżacja i kłady ścian komunikacja
WA22
42
26) aranżacja i kłady ścian sala sensoryczna
WA23
43
27) aranżacja i kłady ścian sala doświadczeń świata
WA24
44
28) aranżacja i kłady ścian przedsionek
WA25
45
29) zestawienie stolarki okiennej
WA26
46
30) zestawienie stolarki drzwiowej
WA27
47
2
projekt wykonawczy – część opisowa
1.
Przedmiot opracowania:
1.1
Przedmiotem opracowania jest projekt wykonawczy przebudowy lokalu
usługowego w parterze budynku mieszkalnego wielorodzinnego. Wraz z
przebudową związany jest remont i nowa aranżacja lokalu.
1.2
Program funkcjonalny lokalu usługowego po przebudowie :
ZESTAWIENIE POMIESZCZEŃ
Kondygnacja Nr Nazwa pomieszczenia
Parter
1 Sala rehabilitacyjna
2 Sala terapeutyczna
3 Komunikacja
4 Gabinet psychologiczny
5 Biofedbeck
6 Gabinet psychologiczny
7 Gabinet pedagogiczny
8 Gabinet logopedyczny
9 Gabinet pedagogiczny
10 Gabinet pedagogiczny
11 Gabinet logopedyczny
12 Gabinet logopedyczny
13 WC personel
14 Szatnia personel
15 Pom. socjalne
16 Kinezyterapia
17 Komunikacja
18 Hol wejściowy
19 Biuro
20 WC ogólny
21 Pom. porządkowe
22 Komunikacja
23 Sala sensoryczna
24 Sala doświadczeń świata
25 Przedsionek
Pow.
60,03
57,88
33,58
8,19
4,52
7,91
11,44
7,86
6,72
7,1
7,35
7,28
2,99
2,99
14,96
25,8
9,86
21,47
18,39
5,59
0,63
9,77
17,01
13,35
7,95
370,62 m²
3
LOKAL USŁUGOWY
powierzchnia użytkowa istniejąca
375,00 m2
powierzchnia użytkowa po przebudowie
370,62 m2
2.
Stan istniejący:
2.1
Budynek w którym znajduje się lokal usługowy mieści dwie funkcje:
mieszkalną wielorodzinna i usługową.
Budynek jest obiektem piętrowym, podpiwniczonym + poddasze z
antresolami. Całość przykryta stropodachami płaskimi i skośnymi
pokrytych blachą trapezową.
Od strony wschodniej znajdują się 3 wejścia do klatek schodowych
części mieszkalnej i 2 wejścia do części usługowej. O strony zachodniej
znajdują się 2 wejścia na zaplecze lokali usługowych.
Lokal znajduje się na parterze budynku i jest wyposażony w istniejącą
instalacje elektryczną, wodno-kanalizacyjną, ogrzewczą. W obrębie
lokalu znajdują się pomieszczenia higieniczno-sanitarne.
3.
Zakres opracowania:
3.1
Zakres
opracowania
obejmuje
przebudowę
istniejącego
układu
pomieszczeń lokalu wraz z remontem (posadzki, ściany, sufity, stolarka
okienna i drzwiowa) i aranżacją poszczególnych pomieszczeń oraz
dostosowaniem
istniejących
instalacji
elektrycznej,
wodno-
kanalizacyjnej i ogrzewczej do nowego układu pomieszczeń. Lokal
zostanie wyposażony w nową instalacje wentylacji mechanicznej i
klimatyzacji oraz instalacje przeciwpożarową hydrantową.
Całość zamierzenia została zaprojektowana zgodnie z obowiązującymi
przepisami technicznymi, przeciwpożarowymi i BHP.
3.2
Projekt wykonawczy przebudowy lokalu usługowego w parterze
budynku mieszkalnego wielorodzinnego, ma na celu dostosowanie na
potrzeby terapii i rehabilitacji dziennej dla dzieci niepełnosprawnych.
4
Nie przewiduje się prac wpływających niekorzystnie na konstrukcję
budynku i bezpieczeństwo użytkowników części mieszkalnej.
4.
Program funkcjonalno-użytkowy:
Budynek obecnie jest przeznaczony do stałego pobytu rodzin w części
mieszkalnej (piętra budynku + poddasze) a także do czasowego pobytu
klientów i personelu w części usługowej (parter budynku). Planowana
przebudowa ma na celu dostosowanie lokalu usługowego na potrzeby
prowadzenia specjalistycznej i wielopłaszczyznowej terapii i rehabilitacji.
W ramach usług na miejscu będą prowadzone terapie: kinezjologia,
masaże, kinesiology taping, zajęcia z neurologopedą, zajęcia z
logopedą, arteterapia, zajęcia z neuropadagogiem, muzykoterapia,
biofeedback, zajęcia z psychologiem, intergracja sensoryczna.
Wszystkie zajęcia odbywają się w określonych godzinach w ciągu dnia.
W związku z przebudową przewiduje się wyposażenie w niezbędną
infrastrukturę techniczną (instalacje elektryczne, wentylacyjne,
ogrzewcze, wodociągowe, kanalizacji sanitarnej) zapewniającą warunki
do korzystania z obiektu przez 10 pracowników terapii zajęciowej oraz
dzieci uczęszczających na terapie przychodzących z rodzicami lub
opiekunami.
Lokal usługowy dostępny jest z zewnątrz poprzez dwa wejścia, jedno
znajdujące się od strony wschodniej i drugie znajdujące się od strony
zachodniej. Wejście od strony zachodniej umożliwia dostęp do lokalu
osobom poruszającym się na wózkach, poprzez istniejący podjazd
prowadzący na poziom parteru budynku.
W strefie wejściowej przewidziano miejsce gdzie rodzic lub opiekun
może usiąść i poczekać aż dziecko zacznie lub zakończy zajęcia. W
głębi tej strefy znajduje się aneks kuchenny wyposażony w zlew, szafki
kuchenne i sprzęt, a także wieszaki i półki na odzież wierzchnią i buty.
Mamy też dostęp do toalety ogólnej. WC ogólne należy wyposażyć w 1
miskę ustępową z poręczami, 1 umywalkę z poręczami, lustro,
5
dozownik do mydła, suszarkę do rąk, pojemnik na papierowe ręczniki,
pojemnik na zużyte papierowe ręczniki, kosz na odpady higieniczne a
także przewijak. Obok WC ogólnego wydzielono pomieszczenie
porządkowe wyposażone w 1 zlew gospodarczy, kratkę ściekową
podłogową oraz zawór wodny.
W ramach projektu przewidziano 8 gabinetów terapii indywidualnej,
biofeedbeck, sale kinezyterapii, sensoryczna, doświadczeń świata a
także dużą salę rehabilitacyjną i terapeutyczną. Sala rehabilitacji i
terapeutyczna zostaną przedzielone między sobą za pomocą mobilnej
ściany akustycznej. Wszystkie sale i gabinety zostaną wyposażone w
meble i urządzenia potrzebne do prowadzenia zajęć przez terapeutów.
Wszystkie gabinety i sale dostępne z komunikacji ogólnej. 2 z 8
gabinetów nie są dostępne z komunikacji ogólnej dla osób
poruszających się na wózkach.
Pomieszczenie biurowe dostępne z strefy wejściowej, usytuowane
blisko jednego z wejść do lokalu. Biuro należy wyposaży w 4 biurka i 4
krzesła a także stolik i krzesła dla petentów, szafę na dokumenty i
szafkę socjalną.
Przewidziano wydzieloną strefę dla personelu składającą się z szatni,
wc i pokoju socjalnego. WC należy wyposażyć w 1 miskę ustępową, 1
umywalkę, lustro, dozownik do mydła, suszarkę do rąk, pojemnik na
papierowe ręczniki, pojemnik na zużyte papierowe ręczniki, kosz na
odpady higieniczne. Pomieszczenie socjalne jest przeznaczone tylko
dla pracowników. W pomieszczeniu należy zapewnić stół z krzesłami,
zlewozmywak z ociekaczem, lodówkę z zamrażarką, kuchenkę
elektryczną, mikrofalówkę, szafki kuchenne oraz szafki na posiłki
pracowników w ilości zapewniającej miejsce dla maksymalnej ilości
użytkowników obiektu (dla 10 osób).
6
5.
Projektowane prace budowlane:
5.1
Zakres robót rozbiórkowych i demontażowych
- skucie posadzek z terakoty
- demontaż posadzek z płytek PVC
- miejscowe odbicia tynków wewnętrznych
- zeskrobanie i zmycie powłok malarskich
- skucie okładzin ściennych z glazury
- rozbiórka ścian na potrzeby nowego programu funkcjonalnego
- rozbiórka istniejących sufitów podwieszanych
- demontaż futryn
- zamurowania otworów drzwiowych zgodnie z rys. nr A1
- rozbiórki ścian w miejscach zgodnych z rys. nr A1
- rozbiórki fragmentów ścian wewnętrznych na potrzeby osadzenia
nowych drzwi, wykonanie bruzd pod stalowe elementy nadproża w
miejscach zgodnych z PW część konstrukcyjna
- rozbiórka fragmentów ścian zewnętrznych pod nowo projektowane
okna i drzwi wraz z wykonaniem obustronnych bruzd pod stalowe
elementy wzmacniające istniejące nadproża
- wykucie otworu w pomieszczeniu nr 19 w stropie nad piwnicą pod
kanał wentylacyjny
- demontaż okładzin słupów i podciągów wykonanych z boazerii
- demontaż kratek wentylacyjnych
- demontaż elementów wyposażenia pomieszczeń sanitarnych
- demontaż grzejników
- demontaż części przewodów instalacji wodnej
- demontaż istniejących opraw oświetleniowych
- wywóz gruzu i materiałów z rozbiórek na wysypisko śmieci wraz
z opłatą za utylizację
7
5.2
Zakres projektowanych robót budowlanych:
5.2.1 Posadzki
- wyrównanie posadzek w wszystkich pomieszczeniach za pomocą
masy samopoziomującej
5.2.2 Ściany
- wykonanie nadproży stalowych w istniejących ścianach działowych i
konstrukcyjnych
- wykonanie nadproży żelbetowych prefabrykowanych w nowo
projektowanych ścianach
- zamurowanie istniejących otworów zgodnie z rys. nr A1
- wymurowanie nowych ścianek działowych z bloczków
gazobetonowych na kleju systemowym zgodnie z rys. nr A1
- wykonanie konstrukcji stalowej wsporczej pod otwór w stropie nad
piwnica (w piwnicy pod pomieszczeniem nr19)
- montaż nowych okien
- montaż nowych drzwi
- wykonanie wylewek pod nowe parapety wewnętrzne i zewnętrzne
(nowo projektowane otwory okienne)
- poprowadzenie w bruzdach ściennych przewodów instalacji
elektrycznej
- poprowadzenie w bruzdach ściennych przewodów instalacji wodnej
- wykonanie otworów pod kanały wentylacji mechanicznej
5.2.3 Sufity
- wykonanie docieplenia wełną mineralną pomiędzy dachem a nowym
sufitem w pomieszczeniach nr: 16, 1, 2, 25, 23 (szczegóły dotyczące
grubości i wykonania na rysunkach kładów ścian)
- montaż konstrukcji nośnej do konstrukcji stropodachu dla kraty
aluminiowej w pom. nr 1 przeznaczonej do przechowywania wałków
8
- montaż konstrukcji nośnej do konstrukcji stropodachu na potrzeby
zamocowania platform rehabilitacyjnych w pom. nr 23
- montaż konstrukcji mocującej i usztywniającej prowadnice mobilnej
ściany akustycznej do konstrukcji stropu i stropodachu
5.2.4 Drzwi
- montaż nowych drzwi i ościeżnic (rodzaj drzwi montowanych w
pomieszczeniach zgodny z rysunkiem nr A1 i WA27)
5.2.5 Stolarka okienna
- montaż nowej stolarki okiennej i obróbek (rodzaj okien montowanych w
pomieszczeniach zgodny z rysunkiem nr A1 i WA27)
6.
Projektowane prace wykończeniowe:
6.1
wykończenie ścian wewnętrznych
- wykonać tynki bądź gładzie gipsowe na powierzchni nowo
wymurowanych ścianek działowych
- wykonanie napraw wypraw tynkarskich w miejscach gdzie zachodzi
potrzeba
- wykonanie powłok malarskich ścian, w tym szpachlowanie i
gruntowanie podłoży
- ułożenie glazury do wysokości 240cm w pomieszczeniach nr: 13, 20,
21 oraz w pasie między meblami w pom. nr 1
- położenie tapety w pom. nr 16, 24
- montaż paneli 3D w pom. nr 18
- montaż paneli 3D tapicerowanych w pom. nr 23
- montaż szyby lub plexi miedzy meblami w pomieszczeniach nr: 15, 22
- montaż odbojnic ściennych klejonych pasami do powierzchni ścian
- montaż odbojnic narożnych klejonych pasami do naroży ścian
- wykonanie obudów rur istniejącej instalacji ogrzewczej z płyt GK
9
6.2
Wykończenie sufitów podwieszonych
- wykonanie nowych sufitów podwieszanych na ruszcie stalowym z płyt
GK (rozmieszczenie zgodnie z rys. nr A2)
- wykończenie sufitu z płyt GK dwukrotnie położoną warstwą gładzi
gipsowej a następnie zeszlifowanej, zagruntowanej i pomalowanej na
biało
- wykonanie nowych sufitów kasetonowych na stelażu (rozmieszczenie
zgodnie z rys. nr A2)
- wykonanie opuszczonego sufitu w pom. nr: 18, 24
- montaż nowych opraw oświetleniowych w sufitach kasetonowych
- montaż oświetlenia led w sufitach z płyt GK
- montaż nowych kratek wentylacji mechanicznej i klimatyzacji
- montaż oświetlenia światłowodowego w pom. nr 24, kompozycja
konstelacji gwiezdnej
6.3
Stolarka okienna i drzwiowa
- montaż nowych parapetów zewnętrznych z blachy powlekanej (nowo
projektowane otwory okienne)
- montaż nowych parapetów wewnętrznych z PCV w części istniejącej i
nowo projektowanych otworach okiennych
- obróbka tynkarska ościeży wewnętrznych
- obróbka siatka, klej i tynk ościeży zewnętrznych
6.4
Wykończenie posadzki
- przygotowanie podłoży i wykonanie posadzek
- montaż listew podłogowych
6.4
Pozostałe
- montaż wyposażenia WC
- montaż mebli na wymiar w pom. nr: 2, 3, 14, 15, 17, 18, 19, 22
- montaż drabinek gimnastycznych w pom. nr: 1, 16, 23
- montaż tablic korkowych i interaktywnych w gabinetach
10
- montaż balustrad z profili stalowych malowanych proszkowo na
schodach zewnętrznych
- montaż przesuwnej zabudowy z poliwęglanu nad wejściem i schodami
- montaż kraty podwieszanej do sufitu na wałki w pom. nr: 1
- montaż haków i zawiesi do konstrukcji nośnej w pom. nr: 23
- montaż luster w pom. nr: 1, 16, 24
- montaż podświetlanego loga stowarzyszenia w pom. nr: 18
- montaż systemowej mobilnej ściany akustycznej o izolacyjności
min. 50dB
- montaż uchwytów ściennych do przymocowania telewizorów, kolumn i
monitorów
7.
Rozwiązania materiałowe:
7.1
Posadzki
- posadzka z terakoty - schody zewnętrzne
- posadzki z mat wejściowych w pomieszczeniach nr: 18, 22, 25
- posadzki z wykładziny linoleum w pomieszczeniach nr: 3, 13, 14, 15,
17, 20, 21, 23, 24
- posadzki z wykładziny flokowanej w pomieszczeniach nr: 1, 2, 4, 5, 6,
7, 8, 9, 10, 11, 12, 16, 19, 23, 24,
7.2
Ściany
- wykonanie powłok malarskich w pomieszczeniach z
wodorozcieńczalnych, lateksowych farb akrylowych, półmatowych,
kolory zgodne z rysunkami PW
7.3
Sufity
- sufity podwieszane GK na ruszcie stalowym wykonane z płyt
gr.12,5 mm na stelażu stalowym z kształtowników grubości 27mm
- wykończenie sufitu z płyt GK dwukrotnie położoną warstwą gładzi
gipsowej a następnie zeszlifowanej, zagruntowanej i pomalowanej na
biało
11
- sufity kasetonowe na stelażu z wypełnieniem płytami ze sprasowanych
płyt mineralnych o wym. 60x60cm i 60x120cm o właściwościach
akustycznych min. 41dB (odbicie dźwięku)
7.4
Drzwi
- drzwi wewnętrzne:
• płytowe pełne, ramiak drewniany obłożony dwiema płytami
HDF gr. 3mm, wypełnienie płyta wiórowa otworowa
• wykończenie laminat CPL HQ gr. 0,2 mm, kolor RAL9016
• drzwi wyposażone w 2 zawiasy, klamkę obustronną i
zamek(rodzaj zamka zgodny zestawieniem, rys. nr AW27)
• dodatkowe wyposażenie zgodne z zestawieniem,
rys. nr AW27
- drzwi wewnętrzne:
• PCV z szybą bezpieczną, dzielone szprosem
konstrukcyjnym
• drzwi wyposażone w 3 zawiasy, klamkę obustronną i zamek
jednopunktowy wpuszczany na wkładkę
- drzwi zewnętrzne:
• PCV z szybą bezpieczną, dzielone szprosem
konstrukcyjnym
• drzwi wyposażone w 3 zawiasy, klamkę obustronną, okucia
obwiednie, próg aluminiowy, potykacz i odbojnik
• zamek na elktrozaczep
• całkowity współczynniku dla zestawu ≤ 1,5 W/m2
7.5
Okna
- okna i drzwi balkonowe dwuszybowe z PCV, zapatrzone w okucia
obwiednie, kolor RAL 9016
- rodzaje i podział okien a także reszta wyposażenia zgodna z
zestawieniem, rys. nr AW26
- całkowity współczynniku dla zestawu (rama + szyba) ≤ 1,1 W/m2
12
7.6
Meble
- wykonane z płyty MDF laminowanej, fronty z płyty MDF lakierowanej
- wykonane z płyty MDF, połysk
- kolorystyka , rodzaj mebli zgodny z rysunkami PW
8.
Wyposażenie:
8.1
Tapety
- pom. nr 16 - fototapeta 3D winylowa na podkładzie papierowym
- pom. nr 24 - tapeta tekstylna UV
8.2
Panele 3D
- pom. nr 18 – ścienne panele dekoracyjne 3D z wysokiej jakości
kompozytu gipsowego, wym. 1 panela 48x48cm
- pon. nr 23 – 2 ścienne panele tapicerowane (wym. 210c210cm i
120x210cm), wykonany z płyty meblowej lub MDF oraz pianki
tapicerskiej i wykończony skórą ekologiczną
8.3
Sanitariaty
- WC ogólny wyposażyć:
• umywalka dla niepełnosprawnych 65x55cm z baterią
stojącą z uchwytem lekarskim i mieszaczem
• lustro uchylne50x40cm
• poręcz stała łukowa 60cm, stała (umywalka)
• poręcz ścienna łukowa 60cm, uchylna (umywalka)
• dozownik mydła
• suszarka do rąk
• pojemnik na ręczniki papierowe
• kosz na ręczniki papierowe
• pojemnik na papier toaletowy
• kosz na odpady higieniczne
13
• pojemnik na woreczki higieniczne
• szczotka do wc tuba stojąca
• miska kompaktowa dla niepełnosprawnych
• poręcz ścienna prosta 45cm, stała (kompakt)
• poręcz ścienna łukowa 85cm, uchylna (kompakt)
• przewijak składany na ścianę
- WC personelu wyposażyć:
• umywalka z baterią stojącą i mieszaczem
• lustro 60x40cm
• dozownik mydła
• suszarka do rąk
• pojemnik na ręczniki papierowe
• kosz na ręczniki papierowe
• pojemnik na papier toaletowy
• kosz na odpady higieniczne
• pojemnik na woreczki higieniczne
• szczotka do wc tuba stojąca
• miska kompaktowa
8.4
Mocowanie - platformy rehabilitacyjne
- mocowanie platformy okrągłej za pomocą linek do haku sufitowego,
hak przytwierdzony do konstrukcji nośnej mocowanej do stropodachu i
ukrytej pod płaszczyzną sufitu podwieszanego
- mocowanie platformy prostokątnej za pomocą wielofunkcyjnych
aparatów do treningu rozwijającego o udźwigu do 250kg (Aparat
Redcord Trainer), aparaty mocowane do konstrukcji nośnej
przytwierdzonej do stropodachu i ukrytej pod płaszczyzną sufitu
podwieszanego
14
8.5
Krata na wałki
- w pom. nr 1 wykonać kratę aluminiową przeznaczona do
przechowywania wałków i kształtek rehabilitacyjnych, mocowaną do
sufitu za pomocą konstrukcji nośnej przytwierdzonej do stropodachu
8.6
Zabudowa wejścia
- przed wejściem należy wykonać przesuwną zabudowę schodów.
Konstrukcję zabudowę wykonać z profili stalowych malowanych
proszkowo. Wypełnienie wykonać z poliwęglanu.
8.7
Ściana mobilna
- w pom. nr 1/2 zamontować systemową mobilną (przesuwną) ścianę
akustyczną o izolacyjności min. 50dB. Moduły ścienne wykonane z płyty
wykończonej laminatem CPL lub okładziny lakierowanej. Moduły
poruszają się po prowadnicy sufitowej (brak prowadnicy podłogowej).
Moduły wyposażone w uszczelki gwarantujące dźwiękoszczelność i
system dwuwózkowy.
9.
Oświetlenie
Według projektu branżowego
10.
Wentylacja
Według projektu branżowego
11.
Instalacja wodno-kanalizacyjna
Według projektu branżowego
12.
Instalacja elektryczna
Według projektu branżowego
13.
Ogrzewanie
Według projektu branżowego
15
14.
Hałas
Zastosować należy urządzenia wentylacji i klimatyzacji, które nie
spowodują przekroczenia dopuszczalnych norm hałasu.
15.
Normy i atesty.
Wszystkie prace zaleca się wykonać zgodnie z obowiązującymi
przepisami pod stałym nadzorem osoby uprawnionej do kierowania
pracami budowlanymi.
Materiały użyte do wykonanie konstrukcji obiektu muszą posiadać
ważne świadectwo dopuszczenia do stosowania albo atesty.
16.
Warunki ochrony przeciwpożarowej:
1.
Istniejący budynek należy do kategorii ZL IV i ZL III /parter/. Po
przebudowie na parterze zmianie ulegnie strefa ZLIII na ZL II.
2.
Wysokość budynku nie przekracza 20,3m
3.
Pomieszczenia w strefie ZL II przeznaczone na pobyt do 50 osób. Ta
część obiektu stanowi odrębną strefę pożarową, wydzieloną
ścianami
REI 120 i stropem REI 60.
4.
Pomieszczenia w strefie ZL IV (mieszkania w budynku wielorodzinnym)
przeznaczone na pobyt do 110 osób.
5.
Ewakuacja z strefy ZL IV poprzez 2 istniejące klatki schodowe.
6.
Ewakuacja z strefy ZL II poprzez jedno z 3 wyjść ewakuacyjnych.
Dwa z nich znajdują się po wschodniej a jedno po zachodniej
stronie
7.
budynku i prowadzą bezpośrednio z lokalu na zewnętrz.
Długość dojść ewakuacyjnych przy jednym kierunku ewakuacji nie
przekracza 10 m a przy dwóch kierunkach 40 m.
Korytarze o szerokości 1,4 m, wyjścia z pomieszczeń 0,9 m otwierane
na zewnątrz. Wyjścia ewakuacyjne z budynku o szerokości 1,2 m.
Kierunki i wyjścia ewakuacyjne zostaną oznakowane zgodnie z PN - 92/
N - 01256 / 02 oraz PN – N - 01256 – 5.
UWAGA: Drzwi, które po całkowitym otwarciu zawężają drogi
ewakuacji należy wyposażyć w samozamykacze.
16
8.
Budynek spełnia wymaganą klasę C odporności pożarowej.
Odporność ogniowa głównej konstrukcji nośnej R 120.
Strop nad parterem w klasie REI 60.
Przepusty instalacyjne przechodzące przez ściany i strop oddzielenia
ppożarowego muszą zostać zabezpieczone w klasie EI równej klasie
odporności tych przegród.
9.
Zaopatrzenie w wodę do celów pożarowych, w ilości 10 l/s zapewnia
nadziemny hydrant zewnętrzny DN 80 w odległości do 75 m.
10.
W ramach przebudowy w lokalu usługowym zostaną zastosowane 2
hydranty wewnętrzne DN 25 z wężem półsztywnym. Instalacja z rur
stalowych
bez
szwu,
jako
odrębna
bez
przyłączy
przyborów
sanitarnych. Minimalne ciśnienie na hydrantach musi być 0,2 Mpa
a wydatek 1 l/s. Zawory hydrantowe na wysokości 1,35 m / +-0,1m / od
poziomu posadzki.
11.
W pomieszczeniach i na drogach ewakuacji nie będzie łatwopalnych
wykładzin i stałych elementów wyposażenia wnętrz. Sufity niepalne i
niekapiące.
12.
Funkcję drogi pożarowej pełni droga publiczna zlokalizowana 15 m od
projektowanego budynku. Droga o nośności 100 kN i szerokości 4 m,
wzdłuż budynku, z przejazdem bez zawracania.
13.
W
obiekcie
przewiduje
się
awaryjne
oświetlenie
ewakuacyjne
o natężeniu minimum 1 lx w osi drogi ewakuacji i 5 lx przy hydrantach i
urządzeniach pożarowych. Minimalny czas działania oświetlenia 60
minut. Lampy oświetlenia awaryjnego muszą się także znajdować
na
zewnątrz budynku przy wyjściach ewakuacyjnych.
14.
Wszystkie stosowane tu urządzenia służące ochronie przeciwpożarowej
muszą posiadać stosowne atesty i certyfikaty.
15.
Przy wejściu do budynku przewidziano przeciwpożarowy wyłącznik
prądu zasilany przewodem PH 90.
16.
Zostanie opracowana Instrukcja Bezpieczeństwa Pożarowego.
…………………….………
projektant
17
