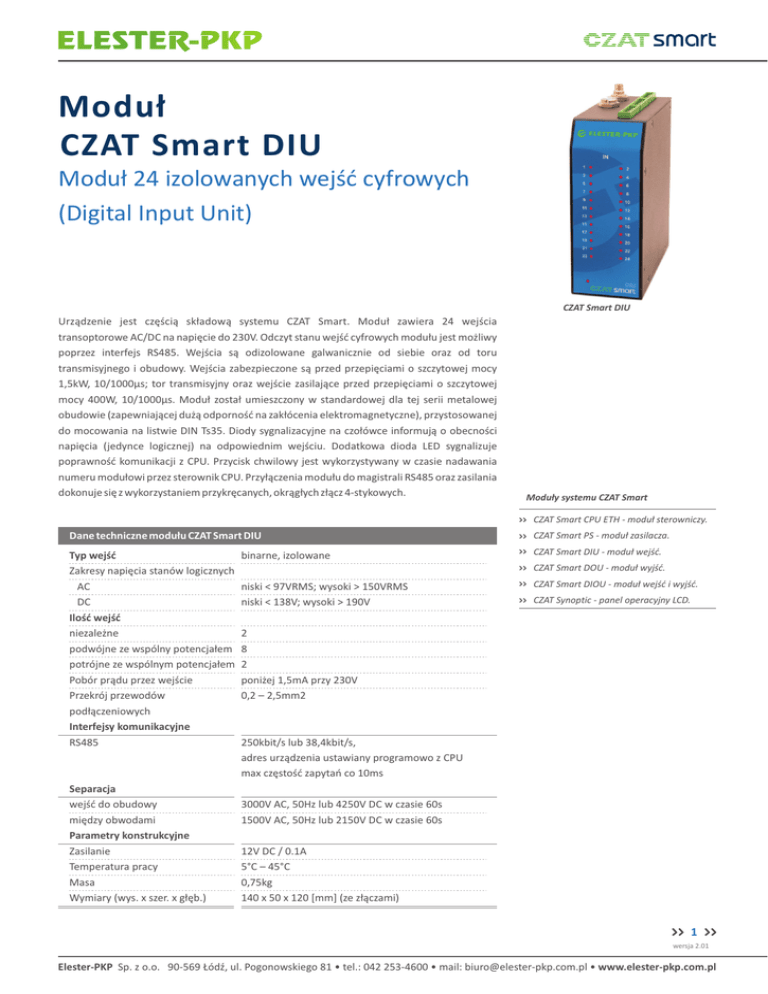

Smart DIU - Elester PKP

Modu³
CZAT Smart DIU
Modu³ 24 izolowanych wejœæ cyfrowych
(Digital Input Unit)
CZAT Smart DIU
Urz¹dzenie jest czêœci¹ sk³adow¹ systemu CZAT Smart. Modu³ zawiera 24 wejœcia
transoptorowe AC/DC na napiêcie do 230V. Odczyt stanu wejœæ cyfrowych modu³u jest mo¿liwy
poprzez interfejs RS485. Wejœcia s¹ odizolowane galwanicznie od siebie oraz od toru
transmisyjnego i obudowy. Wejœcia zabezpieczone s¹ przed przepiêciami o szczytowej mocy
1,5kW, 10/1000ìs; tor transmisyjny oraz wejœcie zasilaj¹ce przed przepiêciami o szczytowej
mocy 400W, 10/1000ìs. Modu³ zosta³ umieszczony w standardowej dla tej serii metalowej
obudowie (zapewniaj¹cej du¿¹ odpornoœæ na zak³ócenia elektromagnetyczne), przystosowanej
do mocowania na listwie DIN Ts35. Diody sygnalizacyjne na czo³ówce informuj¹ o obecnoœci
napiêcia (jedynce logicznej) na odpowiednim wejœciu. Dodatkowa dioda LED sygnalizuje
poprawnoϾ komunikacji z CPU. Przycisk chwilowy jest wykorzystywany w czasie nadawania
numeru modu³owi przez sterownik CPU. Przy³¹czenia modu³u do magistrali RS485 oraz zasilania
dokonuje siê z wykorzystaniem przykrêcanych, okr¹g³ych z³¹cz 4-stykowych.
Modu³y systemu CZAT Smart
>> CZAT Smart CPU ETH - modu³ sterowniczy.
Dane techniczne modu³u CZAT Smart DIU
>> CZAT Smart PS - modu³ zasilacza.
Typ wejϾ
Zakresy napiêcia stanów logicznych
AC
DC
IloϾ wejϾ
niezale¿ne
podwójne ze wspólny potencja³em
potrójne ze wspólnym potencja³em
Pobór pr¹du przez wejœcie
Przekrój przewodów
pod³¹czeniowych
Interfejsy komunikacyjne
RS485
>> CZAT Smart DIU - modu³ wejœæ.
Separacja
wejϾ do obudowy
miêdzy obwodami
Parametry konstrukcyjne
Zasilanie
Temperatura pracy
Masa
Wymiary (wys. x szer. x g³êb.)
binarne, izolowane
niski < 97VRMS; wysoki > 150VRMS
niski < 138V; wysoki > 190V
>> CZAT Smart DOU - modu³ wyjœæ.
>> CZAT Smart DIOU - modu³ wejœæ i wyjœæ.
>> CZAT Synoptic - panel operacyjny LCD.
2
8
2
poni¿ej 1,5mA przy 230V
0,2 – 2,5mm2
250kbit/s lub 38,4kbit/s,
adres urz¹dzenia ustawiany programowo z CPU
max czêstoœæ zapytañ co 10ms
3000V AC, 50Hz lub 4250V DC w czasie 60s
1500V AC, 50Hz lub 2150V DC w czasie 60s
12V DC / 0.1A
5°C – 45°C
0,75kg
140 x 50 x 120 [mm] (ze z³¹czami)
1
wersja 2.01
