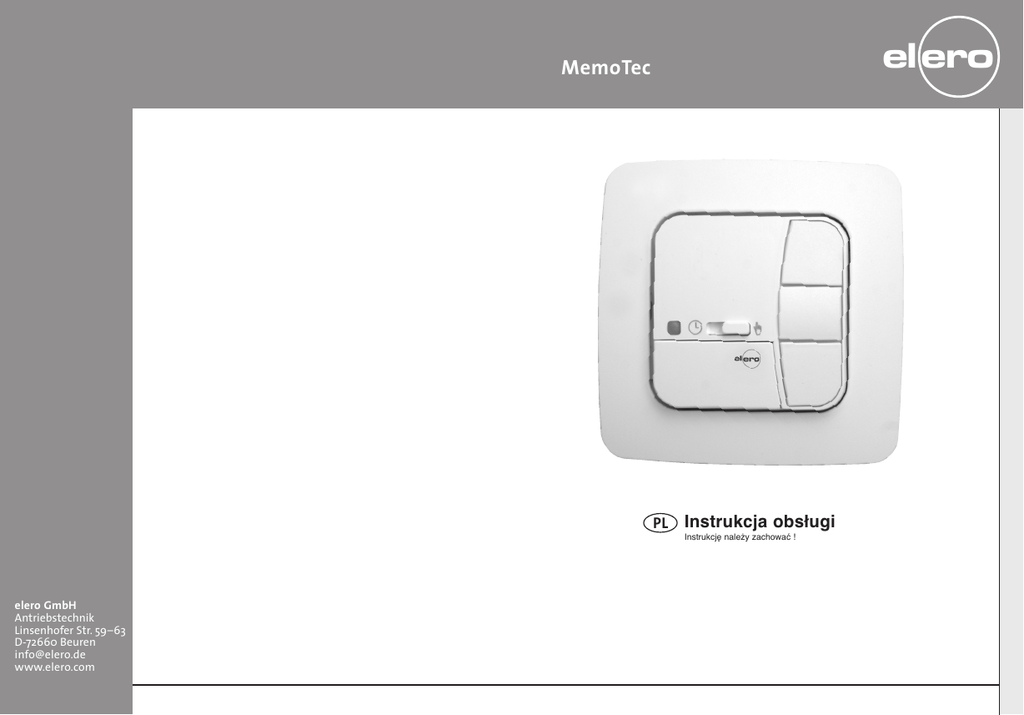

MemoTec

elero
MemoTec
PL
Instrukcja obs∏ugi
Instrukcj´ nale˝y zachowaç !
elero GmbH
Antriebstechnik
Linsenhofer Str. 59–63
D-72660 Beuren
[email protected]
www.elero.com
309020
Nr. 18 100.3001/0604
Wskazówki dotyczàce bezpieczeƒstwa
PL
Spis treÊci
Wskazówki dotyczàce bezpieczeƒstwa . . . . . . . . . . . . . PL- 2
Opis przycisków . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PL- 3
Informacje ogólne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PL- 4
Zastosowanie zgodne z przeznaczeniem . . . . . . . . . . . . PL- 4
Monta MemoTec . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PL- 5
Pod∏àczenie w funkcji sterownika nap´du . . . . PL- 5
Ustawienia fabryczne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PL- 6
ObjaÊnienia funkcji . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PL- 7
Prze∏àcznik suwakowy trybu pracy
r´cznej/automatycznej, lampka kontrolna . . . . PL- 7
Wybór pomi´dzy roletà/˝aluzjà . . . . . . . . . . . . . . . PL- 7
Przyciski. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PL- 7
Funkcje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PL- 9
Opcje w trybie pracy r´cznej. . . . . . . . . . . . . . . . . . PL- 9
Opcje w trybie pracy automatycznej . . . . . . . . . . PL- 9
Programowanie pozycji poÊredniej . . . . . . . . . . . PL- 9
Programowanie pozycji wentylacji/obrotu . . . . PL- 9
Przesuni´cie do pozycji poÊredniej . . . . . . . . . . . PL- 10
Przesuni´cie do pozycji wentylacji . . . . . . . . . . . PL- 10
Przesuni´cie do pozycji obrotu . . . . . . . . . . . . . . . PL- 10
Kasowanie pozycji poÊredniej . . . . . . . . . . . . . . . . PL- 11
Kasowanie pozycji wentylacji/obrotu . . . . . . . . . PL- 11
Programowanie dziennych czasów uruchamiania . . PL- 11
Podnoszenie/ opuszczanie/ kasowanie . . . . . . . PL- 11
Programowanie tygodniowych czasów uruchamiania PL- 12
Podnoszenie/ opuszczanie/ kasowanie . . . . . . . PL- 12
Dane techniczne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PL- 14
Czyszczenie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PL- 14
Pomoc przy usuwaniu problemów eksploatacyjnych PL- 14
Ogólne oÊwiadczenie zgodnoÊci . . . . . . . . . . . . . . . . . . . . . PL- 14
PL-1
Uwaga!
Wa˝ne wskazówki dotyczàce
bezpieczeƒstwa!
Prosz´ stosowaç si´ do poni˝szych zaleceƒ.
Niebezpieczeƒstwo doznania obra˝eƒ cia∏a
w wyniku pora˝enia pràdem.
• Przy∏àcza elektryczne do sieci o napi´ciu
230 V muszà byç wykonywane przez
wykwalifikowanego elektryka.
• Przed rozpocz´ciem monta˝u od∏àczyç
przewód zasilajàcy od êród∏a napi´cia.
• Podczas przy∏àczania przestrzegaç przepisów
w∏aÊciwego miejscowo Zak∏adu
Energetycznego oraz wytycznych dotyczàcych
mokrych i wilgotnych pomieszczeƒ wed∏ug
VDE 100 (Zwiàzku Elektrotechników
Niemieckich).
• Stosowaç wy∏àcznie w suchych
pomieszczeniach.
• Stosowaç wy∏àcznie oryginalne cz´Êci elero.
• Nie przebywaç w bezpoÊrednim zasi´gu
dzia∏ania urzàdzeƒ.
• Nie dopuszczaç dzieci do urzàdzeƒ
sterujàcych.
• Przestrzegaç przepisów obowiàzujàcych w
danym kraju.
• JeÊli instalacja os∏on sterowana jest za
pomocà jednego lub kilku urzàdzeƒ, podczas
pracy musi byç ona dobrze widoczna.
• Uenie sk∏ada si´ z elementów ∏atwych do
po∏kni´cia.
PL-2
Informacje ogólne/Zastosowanie
zgodne z przeznaczeniem
Opis przycisków
Informacje ogólne
PL
Opis przycisków
Urzàdzenie MemoTec steruje nap´dem zgodnie z
zaprogramowanymi przez Paƒstwa godzinami.
przycisk W GÓR¢
prze∏àcznik
suwakowy trybu
pracy
W ka˝dej chwili mo˝liwa jest obs∏uga r´czna urzàdzenia
MemoTec.
przycisk STOP
lampka kontrolna
Urzàdzenie charakteryzuje si´ ∏atwà obs∏ugà.
os∏ona panelu
obs∏ugi
przycisk W DÓ¸
Zastosowanie zgodne z przeznaczeniem
Urzàdzenie MemoTec s∏u˝y wy∏àcznie do sterowania
instalacjami rolet oraz ˝aluzji.
Przyciski panelu obs∏ugi pod os∏onà
Pod∏àczenia urzàdzeƒ zewn´trznych dokonaç mo˝na
wy∏àcznie po konsultacji z doradcà technicznym producenta.
przycisk Reset
przycisk 24 h
Reset
24h
week Pos
Pos
przycisk POZYCJA MemoTec
przycisk tydzieƒ
przycisk POZYCJA
Prze∏àcznik kodowania funkcji (tylna cz´Êç urzàdzenia)
On
PL-3
Pozycja górna W funkcja ˝aluzji
Pozycja dolna W funkcja rolety
PL-4
Ustawienia fabryczne
Monta˝
Ustawienia fabryczne
PL
Monta˝/Pod∏àczenie
On
Ustawienie prze∏àcznika kodowania funkcji:
Pozycja dolna W Funkcja rolety
Pod∏àczenie w funkcji sterownika nap´du
Uwaga!
Niebezpieczeƒstwo doznania obra˝eƒ cia∏a w
wyniku pora˝enia pràdem.
• Pod∏àczeƒ dokonywaç mogà tylko osoby
wykwalifikowane!
• W przypadku gdy MemoTec steruje wi´cej ni˝
jednym nap´dem, nap´dy te nale˝y roz∏àczyç za
pomocà przekaênika.
• Nale˝y zwróciç uwag´ na obcià˝enie styków
urzàdzenia.
Ustawienie w funkcji rolety albo ˝aluzji
Za pomocà prze∏àcznika kodowania, znajdujàcego si´ w tylnej
cz´Êci urzàdzenia, mo˝na dokonaç ustawienia funkcji
rolety/˝aluzji.
W przypadku funkcji ˝aluzji, aby umo˝liwiç dok∏adne ustawienie
pozycji lameli, ˝aluzja porusza si´ skokowo.
PrzyciÊni´cie i przytrzymanie przycisku ruchu d∏u˝ej ni˝
1 sekund´ powoduje, ˝e ˝aluzja zaczyna si´ poruszaç, po czym
zatrzymuje si´ automatycznie.
1. Zdjàç nasadk´ ochronnà.
2. Anschließen.
M
1~
Sieç
230 V/50 Hz
PE
N
L
N L
MemoTec
3. Nasadk´ ochronnà ponownie na∏o˝yç na gniazdo.
4. Gniazdo zamocowaç w puszce.
5. Panel obs∏ugi osadziç w ramce i umieÊciç w gnieêdzie.
PL-5
PL-6
ObjaÊnienia funkcji
ObjaÊnienia funkcji
Pozycja wentylacji/obrotu
Prze∏àcznik suwakowy trybu pracy r´cznej/automatycznej
Pozycja wentylacji/obrotu jest dowolnie wybranà pozycjà
rolety/˝aluzji, pomi´dzy dolnym i górnym po∏o˝eniem
kraƒcowym. Funkcja ta umo˝liwia podniesienie pancerza
rolety, poczàwszy od dolnego po∏o˝enia kraƒcowego, do
pozycji, w której pojawia si´ perforacja profili, pe∏niàca rol´
wywietrzników. W przypadku ˝aluzji nast´puje obrót lameli.
W tym celu dwukrotnie krótko przycisnàç przycisk W GÓR¢.
PL
ObjaÊnienia funkcji
W pozycji prze∏àcznika suwakowego „Hand “, oznaczajàcej tryb
pracy r´cznej, realizowane sà polecenia ruchu wydawane
wy∏àcznie r´cznie (W GÓR¢, STOP, W DÓ¸ poprzez przyciskanie
przycisków).
W pozycji prze∏àcznika suwakowego „Auto
“, oznaczajàcej tryb
pracy automatycznej, realizowane sà polecenia ruchu wydawane
automatycznie.
Lampka kontrolna
Poprzez trzykrotne zab∏yÊni´cie lampka potwierdza ustawienie czasów uruchamiania.
Wybór rolety/˝aluzji
Za pomocà prze∏àcznika kodowania, znajdujàcego si´ w tylnej
cz´Êci urzàdzenia, mo˝na dokonaç ustawienia funkcji rolety/˝aluzji.
W przypadku funkcji rolety, po przyciÊni´iu przycisku ruchu, roleta
porusza si´, a nast´pnie zatrzymuje automatycznie.
Przycisk RESET
PrzyciÊni´cie przycisku RESET (d∏ugopisem bàdê podobnym
przedmiotem) powoduje skasowanie wszystkich czasów uruchamiania, pozycji poÊredniej oraz pozycji wentylacji/obrotu.
Przycisk 24-h
Przycisk dziennych czasów uruchamiania (24 h) pozwala
zaprogramowaç jedno polecenie podnoszenia i jedno
polecenie opuszczania os∏ony. Polecenia ruchu powtarzane
sà automatycznie co 24 godziny.
Przycisk tydzieƒ
Przycisk tygodniowych czasów uruchamiania (tydzieƒ)
pozwala zaprogramowaç jedno polecenie podnoszenia i
jedno polecenie opuszczania os∏ony dla ka˝dego dnia
tygodnia. Tygodniowe czasy uruchamiania powtarzane sà
automatycznie w regularnych cyklach co 7 dni. W konkretnym
dniu tygodnia, dla którego zaprogramowano tygodniowe
czasy uruchamiania, nie sà ju˝ realizowane dzienne czasy
uruchamiania.
Pozycja poÊrednia
Pozycja poÊrednia jest dowolnie wybranà pozycjà rolety/˝aluzji,
pomi´dzy górnym i dolnym po∏o˝eniem kraƒcowym. Po
zaprogramowaniu os∏ona osiàga t´ pozycj´ poruszajàc si´ od
górnego po∏o˝enia kraƒcowego.
W tym celu dwukrotnie krótko przycisnàç przycisk W DÓ¸.
PL-7
PL-8
Funkcje/Programowanie
Funkcje
Programowanie pozycji wentylacji/obrotu
Opcje w trybie pracy r´cznej
Warunek: Roleta / ˝aluzja znajduje si´ w dolnym po∏o˝eniu
kraƒcowym.
PL
Funkcje / Pozycja poÊrednia
roleta ˝aluzja
• W GÓR¢, STOP, W DÓ¸
• Pozycja poÊrednia
• Pozycja wentylacji/obrotu
Opcje w trybie pracy automatycznej
W trybie pracy automatycznej realizowane sà zaprogramowane
czasy uruchamiania.
•
•
•
•
W GÓR¢, STOP, W DÓ¸
Pozycja poÊrednia
Pozycja wentylacji/obrotu
Dzienne/tygodniowe czasy uruchamiania (max. 2 czasy
uruchamiania na dob´)
1. Przycisnàç przycisk programowania POZYCJA V i przytrzymaç.
2. Dodatkowo przycisnàç przycisk W GÓR¢, trzymajàc do
momentu osiàgni´cia ˝àdanej pozycji wentylacji/obrotu.
Za pomocà przycisków W GÓR¢ lub W DÓ¸ dokonaç mo˝na
korekty pozycji.
3. Zwolniç przycisk programowania POZYCJA V. Pozycja
wentylacji/obrotu zosta∏a zapisana w pami´ci.
Widoczne jest trzykrotne zab∏yÊni´cie lampki kontrolnej.
Przesuni´cie do pozycji poÊredniej
Pozycj´ poÊrednià osiàga si´ poruszajàc os∏on´ wy∏àcznie z
górnego po∏o˝enia kraƒcowego.
Programowanie
1. Dwukrotnie krótko przycisnàç przycisk W DÓ¸. Os∏ona
opuszcza si´ do zaprogramowanego punktu pozycji poÊredniej.
Programowanie pozycji poÊredniej
Przesuni´cie do pozycji wentylacji (roleta)
Warunek: Roleta / ˝aluzja znajduje si´ w górnym po∏o˝eniu
kraƒcowym.
1. Przycisnàç przycisk programowania POZYCJA B i przytrzymaç.
2. Dodatkowo przycisnàç przycisk W DÓ¸, trzymajàc do
momentu osiàgni´cia ˝àdanej pozycji poÊredniej. Korekty
pozycji dokonaç mo˝na za pomocà przycisków W GÓR¢ lub
W DÓ¸.
3. Zwolniç przycisk programowania POZYCJA B. Pozycja
poÊrednia zosta∏a zapisana w pami´ci.
Widoczne jest trzykrotne zab∏yÊni´cie lampki kontrolnej.
PL-9
Pozycj´ wentylacji osiàga si´ poruszajàc os∏on´ wy∏àcznie z
dolnego po∏o˝enia kraƒcowego.
1. Dwukrotnie krótko przycisnàç przycisk W GÓR¢. Os∏ona
podnosi si´ do zaprogramowanego punktu pozycji wentylacji.
Przesuni´cie do pozycji obrotu (˝aluzja)
Pozycj´ obrotu osiàga si´ poruszajàc os∏on´ wy∏àcznie z dolnego
po∏o˝enia kraƒcowego.
1. Dwukrotnie krótko przycisnàç przycisk W GÓR¢. Os∏ona
podnosi si´ do zaprogramowanego punktu pozycji obrotu.
PL-10
Programowanie
Po osiàgni´ciu zaprogramowanego punktu pozycji poÊredniej
nast´puje automatyczny obrót lameli (jeÊli pozycja obrotu zosta∏a
zaprogramowana).
Opuszczanie
PL
Programowanie
Kasowanie pozycji poÊredniej
1. Przycisnàç przycisk programowania POZYCJA B i przytrzymaç
d∏u˝ej ni˝ 5 sekund. Pozycja poÊrednia zosta∏a skasowana.
Widoczne jest trzykrotne zab∏yÊni´cie lampki kontrolnej.
Kasowanie pozycji wentylacji/obrotu
Przycisnàç przycisk programowania POZYCJA V i przytrzymaç
d∏u˝ej ni˝ 5 sekund. Pozycja wentylacji/obrotu zosta∏a skasowana.
Widoczne jest trzykrotne zab∏yÊni´cie lampki kontrolnej.
Programowanie dziennych czasów uruchamiania
Istnieje mo˝liwoÊç zaprogramowania jednego polecenia
podnoszenia i jednego polecenia opuszczania os∏ony dziennie;
polecenia b´dà powtarzane automatycznie co 24 godziny.
JeÊli ta sama funkcja zostanie zaprogramowana ponownie,
dotychczasowe ustawienia czasów uruchamiania przestajà byç
aktualne.
Podnoszenie
1. Przycisnàç krótko przycisk programowania 24h.
W ciàgu nast´pnych 15 sekund mo˝na zaprogramowaç
godzin´ uruchamiania.
2. Przycisnàç przycisk W GÓR¢.
Widoczne jest trzykrotne zab∏yÊni´cie lampki kontrolnej.
Podnoszenie do górnego po∏o˝enia kraƒcowego zosta∏o
zaprogramowane.
Od teraz to polecenie ruchu powtarzane b´dzie co
24 godziny.
PL-11
1. Przycisnàç krótko przycisk programowania 24h.
W ciàgu nast´pnych 15 sekund mo˝na zaprogramowaç
godzin´ uruchamiania.
2. Przycisnàç przycisk W DÓ¸.
Widoczne jest trzykrotne zab∏yÊni´cie lampki kontrolnej.
Opuszczanie do dolnego po∏o˝enia kraƒcowego zosta∏o
zaprogramowane.
Od teraz to polecenie ruchu powtarzane b´dzie co
24 godziny.
Kasowanie dziennych czasów uruchamiania
1. Aby skasowaç dzienne czasy uruchamiania, przycisnàç
przycisk programowania 24 h i przytrzymaç d∏u˝ej ni˝
5 sekund.
Widoczne jest trzykrotne zab∏yÊni´cie lampki kontrolnej.
Nie ma mo˝liwoÊçi odr´bnego kasowania godzin
podnoszenia i opuszczania.
Programowanie tygodniowych czasów uruchamiania
Tygodniowe czasy uruchamiania pozwalajà indywidualnie
zaprogramowaç ka˝dy dzieƒ tygodnia.
W przypadku zmiany dziennych czasów uruchamiania,
tygodniowe czasy uruchamiania nie zostajà skasowane.
Uwaga: Programowania godzin podnoszenia i opuszczania
nale˝y dokonaç konkretnie tego dnia tygodnia, w
którym potem polecenie ruchu ma byç realizowane.
JeÊli ta sama funkcja zostanie zaprogramowana
danego dnia dwukrotnie, wczeÊniejsze ustawienia
czasów uruchamiania przestajà byç aktualne.
PL-12
Dane techniczne/Czyszczenie/Pomoc przy
usuwaniu problemów eksploatacyjnych
Podnoszenie
Dane techniczne
PL
Programowanie
1. Przycisnàç krótko przycisk programowania tydzieƒ.
W ciàgu nast´pnych 15 sekund mo˝na zaprogramowaç
godzin´ uruchamiania.
2. Przycisnàç przycisk W GÓR¢.
Widoczne jest trzykrotne zab∏yÊni´cie lampki kontrolnej.
Podnoszenie do górnego po∏o˝enia kraƒcowego zosta∏o
zaprogramowane.
Od teraz to polecenie ruchu powtarzane b´dzie co 7 dni.
Napi´cie nominalne
230-240 V AC / 50-60 Hz
Obcià˝enie styków
5 A /250 V AC przy cos j = 1
Stopieƒ ochrony
IP 20
Klasa ochrony
II
(nur nach sachgerechter Montage)
Dopuszczalna temp. otoczenia
Rodzaj monta˝u
Opuszczanie
0 do +55 °C
podtynkowy – mocowanie w
Êcianie l 58 natynkowy –
mocowanie na tynku w
odpowiedniej obudowie
1. Przycisnàç krótko przycisk programowania tydzieƒ.
W ciàgu nast´pnych 15 sekund mo˝na zaprogramowaç
godzin´ uruchamiania.
Czyszczenie
2. Przycisnàç przycisk W DÓ¸.
Widoczne jest trzykrotne zab∏yÊni´cie lampki kontrolnej.
Opuszczanie do dolnego po∏o˝enia kraƒcowego zosta∏o zaprogramowane.
Od teraz to polecenie ruchu powtarzane b´dzie co 7 dni.
Pomoc przy usuwaniu problemów eksploatacyjnych
Kasowanie tygodniowych czasów uruchamiania
1. Aby skasowaç wszystkie tygodniowe czasy uruchamiania,
przycisnàç przycisk programowania tydzieƒ i przytrzymaç
d∏u˝ej ni˝ 5 sekund. Widoczne jest trzykrotne zab∏yÊni´cie
lampki kontrolnej.
Wskazówka: Po skasowaniu tygodniowych czasów
uruchamiania os∏ona porusza si´ wed∏ug
dziennych czasów uruchamiania.
PL-13
Urzàdzenie czyÊciç wy∏àcznie wilgotnà Êciereczkà. Nie stosowaç
˝adnych Êrodków czyszczàcych, poniewa˝ mogà one uszkodziç
powierzchni´ z tworzywa.
Problem
Przyczyna
Usuni´cie
Nap´d nie pracuje.
Nieprawid∏owe
pod∏àczenie.
Nieprawid∏owe
pod∏àczenie.
Sprawdziç poprawnoÊç pod∏àczenia.
Przewody V i B zamieniç
miejscami na zaciskach.
Prze∏àcznik suwakowy
ustawiony na tryb pracy
r´cznej .
Czasy uruchamiania nie
zosta∏y zaprogramowane.
Prze∏àcznik suwakowy
ustawiç na tryb pracy
automatycznej.
Zaprogramowaç czasy
uruchamiania.
Nap´d obraca si´ w
z∏ym kierunku.
Urzàdzenie MemoTec
nie realizuje
zaprogramowanych
poleceƒ ruchu.
Ogólne oÊwiadczenie zgodnoÊci:
Firma elero GmbH oÊwiadcza niniejszym, ˝e urzàdzenie o nazwie
MemoTec jest zgodne z podstawowymi wymogami oraz innymi
wa˝nymi przepisami dyrektywy 1999/5/UE.
PL-14
