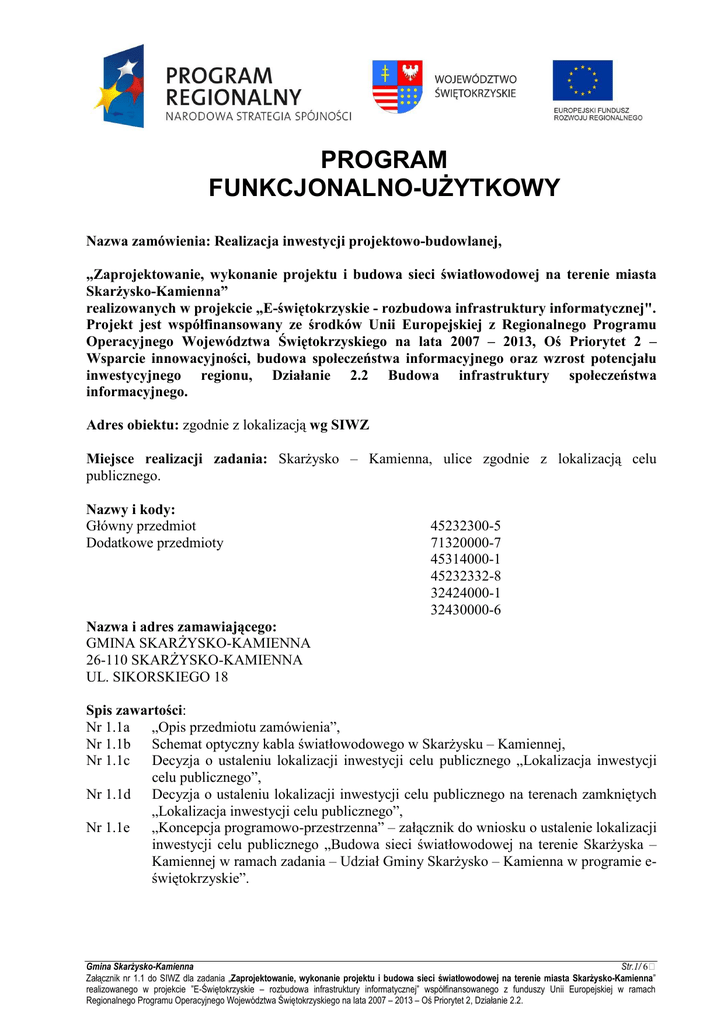

PROGRAM
FUNKCJONALNO-UŻYTKOWY
Nazwa zamówienia: Realizacja inwestycji projektowo-budowlanej,
„Zaprojektowanie, wykonanie projektu i budowa sieci światłowodowej na terenie miasta
Skarżysko-Kamienna”
realizowanych w projekcie „E-świętokrzyskie - rozbudowa infrastruktury informatycznej".
Projekt jest współfinansowany ze środków Unii Europejskiej z Regionalnego Programu
Operacyjnego Województwa Świętokrzyskiego na lata 2007 – 2013, Oś Priorytet 2 –
Wsparcie innowacyjności, budowa społeczeństwa informacyjnego oraz wzrost potencjału
inwestycyjnego regionu, Działanie 2.2 Budowa infrastruktury społeczeństwa
informacyjnego.
Adres obiektu: zgodnie z lokalizacją wg SIWZ
Miejsce realizacji zadania: Skarżysko – Kamienna, ulice zgodnie z lokalizacją celu
publicznego.
Nazwy i kody:
Główny przedmiot
Dodatkowe przedmioty
45232300-5
71320000-7
45314000-1
45232332-8
32424000-1
32430000-6
Nazwa i adres zamawiającego:
GMINA SKARŻYSKO-KAMIENNA
26-110 SKARŻYSKO-KAMIENNA
UL. SIKORSKIEGO 18
Spis zawartości:
Nr 1.1a
„Opis przedmiotu zamówienia”,
Nr 1.1b Schemat optyczny kabla światłowodowego w Skarżysku – Kamiennej,
Nr 1.1c
Decyzja o ustaleniu lokalizacji inwestycji celu publicznego „Lokalizacja inwestycji
celu publicznego”,
Nr 1.1d Decyzja o ustaleniu lokalizacji inwestycji celu publicznego na terenach zamkniętych
„Lokalizacja inwestycji celu publicznego”,
Nr 1.1e
„Koncepcja programowo-przestrzenna” – załącznik do wniosku o ustalenie lokalizacji
inwestycji celu publicznego „Budowa sieci światłowodowej na terenie Skarżyska –
Kamiennej w ramach zadania – Udział Gminy Skarżysko – Kamienna w programie eświętokrzyskie”.
Gmina Skarżysko-Kamienna
Str.1/ 6
Załącznik nr 1.1 do SIWZ dla zadania „Zaprojektowanie, wykonanie projektu i budowa sieci światłowodowej na terenie miasta Skarżysko-Kamienna”
realizowanego w projekcie ”E-Świętokrzyskie – rozbudowa infrastruktury informatycznej” współfinansowanego z funduszy Unii Europejskiej w ramach
Regionalnego Programu Operacyjnego Województwa Świętokrzyskiego na lata 2007 – 2013 – Oś Priorytet 2, Działanie 2.2.
Załącznik Nr 1.1 do SIWZ
Znak: ………………………
Załącznik nr 1.1a „Opis przedmiotu zamówienia”
Przedmiotem zamówienia jest wykonanie zadania pod nazwą: „Zaprojektowanie, wykonanie
projektu i budowa sieci światłowodowej w Skarżysku – Kamiennej”. Zadanie obejmuje
zaprojektowanie i wybudowanie infrastruktury telekomunikacyjnej w postaci kanalizacji
teletechnicznej jedno otworowej, rurociągów kablowych do poszczególnych obiektów oraz kabli
światłowodowych z kompletnym sprzętem pasywnym (przełącznice, szafy teleinformatyczne).
Zadanie obejmuje:
1) opracowanie dokumentacji projektowej (projektów budowlanych i wykonawczych)
budowy kanalizacji teletechnicznej jednootworowej oraz sieci optycznej wraz wszystkimi
wymaganymi prawem uzgodnień i decyzji administracyjnych;
2) budowę kanalizacji teletechnicznej i rurociągów do poszczególnych obiektów;
3) budowę kabli światłowodowych wraz z zakończeniem w poszczególnych obiektach;
4) wykonane dokumentacji powykonawczej.
1. Opracowanie dokumentacji projektowej
Sieć telekomunikacyjną zakłada się wykonać w topologii gwiazdy z Punktu Centralnego
zlokalizowanego w Miejskim Centrum Kultury w Skarżysku – Kamiennej do 15 jednostkach wg.
wykazu jak niżej:
Tabela 1.1.1 Wykaz obiektów do przyłączenia
Lp.
Nazwa i adres lokalizacji obiektu.
1
Punkt Centralny – Miejskie Centrum Kultury ul. Słowackiego 25
2
Zakład Budżetowy Przedszkola ul. Okrzei 10
3
Komenda Powiatowa Policji ul. Krasińskiego 11
4
Urząd Miasta ul. Sikorskiego 18
5
Starostwo Powiatowe ul. Konarskiego 20
6
Szkoła Podstawowa nr 1 ul. Konarskiego 17
7
Hala Sportowa ul. Sienkiewicza 34
8
Gimnazjum nr 3 ul. Akacjowa 1
9
Szkoła Podstawowa nr 5 ul. Cypriana Kamila Norwida 3
10
Zespół Szkół Publicznych nr 1 ul. Sezamka 23
11
Powiatowa i Miejska Biblioteka Publiczna ul. Sokoła 38
12
Szkoła Podstawowa nr 7 ul. Zielona 29
13
Gimnazjum nr 2 ul. Słowackiego 29
14
Szkoła Podstawowa nr 8 ul. Podjazdowa 21
15
Szkoła Podstawowa nr 3 ul. Sportowa 30
Szkielet sieci telekomunikacyjnej stanowić będzie kanalizacja kablowa jednootworowa.
Kanalizację zakłada się zaprojektować jako jednootworową z rur PCV 110/3 lub RHDPEk
110/95. W miejscach załamań, odgałęzień oraz jako studnie przelotowe należy przewidzieć
studnie kablowe typu SKR-1. Jeżeli na etapie opracowywania projektu zaistnieje konieczność
zastosowanie studni innego typu niż zakładana, Wykonawca dobierze typ studni adekwatnie do
potrzeb i możliwości posadowienia w terenie. W studniach przewiduje się umieszczać złącza
Gmina Skarżysko-Kamienna
Str.2/ 6
Załącznik nr 1.1 do SIWZ dla zadania „Zaprojektowanie, wykonanie projektu i budowa sieci światłowodowej na terenie miasta Skarżysko-Kamienna”
realizowanego w projekcie ”E-Świętokrzyskie – rozbudowa infrastruktury informatycznej” współfinansowanego z funduszy Unii Europejskiej w ramach
Regionalnego Programu Operacyjnego Województwa Świętokrzyskiego na lata 2007 – 2013 – Oś Priorytet 2, Działanie 2.2.
Załącznik Nr 1.1 do SIWZ
Znak: ………………………
kablowe i zapasy kabla. Przyłącza do budynków projektować rurociągiem kablowym dwuotworowym z rur RHDPE 40/3,7.
Dokumentacja musi spełnić wszelkie wymagania zgodnie z obowiązującymi przepisami i
Prawem Budowlanym, zawierać wszelkie potrzebne uzgodnienia i decyzje administracyjne.
Projekt należy opracować w oparciu o decyzje o ustaleniu lokalizacji inwestycji celu publicznego
„Lokalizacja inwestycji celu publicznego” (Załącznik nr 1.1c i nr 1.1d) oraz „Koncepcją
programowo-przestrzenną” (Załącznik nr 1.1e) i schematem optycznym (Załącznik nr 1.1b).
„Schemat optyczny kabla światłowodowego w Skarżysko – Kamienna” (Załącznik nr 1.1b) jest
głównym elementem programu określającym funkcjonalne i użytkowe cechy projektu.
2. Budowa kanalizacji teletechnicznej i rurociągów
Do budowy kanalizacji należy użyć rur PCV 110/3 a w przypadkach ułożenia projektowanej
kanalizacji w chodnikach z rur PCV 110/5,3. Dopuszcza się stosowanie do budowy kanalizacji
rury innego typu o takiej samej lub podobnej średnicy spełniające normy np. rury karbowane
typu RHDPEk 110/95. Rury te należy układać bezpośrednio w ziemi na głębokości min. 0,6m.
Na ciągu projektowanej kanalizacji w miejscach załamań, odgałęzień oraz jako studnie
przelotowe projektuje się nabudować studnie kablowe typu SKR-1 (lub inne jeśli to konieczne).
Do studni tych należy stosować odpowiednio mocne ramy i pokrywy dobrane do danej
lokalizacji (trawnik, chodnik, parking itp) zgodnie ze sztuką budowlaną i obowiązującymi
normami. Maksymalne odległości pomiędzy studniami nie powinny przekraczać 120m.
Na odcinkach od budynku, gdzie zakończony będzie kabel, do pierwszej studni przed budynkiem
należy ułożyć rurociąg kablowy z 2 rur typu RHDPE 40/3,7. Należy stosować rury oznaczone
różnymi kolorami. Niewykorzystane rury należy zaślepić. Typowa głębokość układania
rurociągu wynosi min. 0,8m.
Przy przejściach pod jezdniami i przy skrzyżowaniach z innymi mediami na budowanych rurach
kanalizacji kablowej i rurociągu należy stosować rury ochronne lub ławy betonowe zgodnie z
wymaganiami technicznymi i normami.
Oszacowanie długości trasowych oraz długości instalacyjnych i oszacowanie ilości
materiałów:
Odległości pomiędzy punktami dostępowymi oraz trasy kanalizacji teleinformatycznej oraz
rurociągów kablowych oszacowano na podstawie decyzji o ustaleniu lokalizacji inwestycji celu
publicznego „Lokalizacja inwestycji celu publicznego” (Załącznik nr 1.1c i nr 1.1d) oraz
„Koncepcją programowo-przestrzenną” (Załącznik nr 1.1e).
Orientacyjna długość projektowanych kanalizacji:
− kanalizacja jednootworowej:
9,78 km
− rurociąg kablowy dwuotworowy:
0,6385 km
− budowa studni SKR-1:
200 szt.
3. Budowa kabli światłowodowych
Od Punktu Centralnego (Miejskie Centrum Kultury ul. Słowackiego 25) do poszczególnych
lokalizacji zostaną zaciągnięte kable światłowodowe. Kable światłowodowe należy zaciągnąć do
kanalizacji kablowej w rurach wtórnych (kanalizacji wtórnej), natomiast do budynków w rurę
wybudowanego rurociągu kablowego. Do budowy kanalizacji wtórnej należy użyć rur RHDPE
Ø32/2,9 rowkowanych z warstwą poślizgową. W studniach kablowych należy zachować ciągłość
rur kanalizacji wtórnej przez łączenie ich gwintowanymi złączkami ZRs 32 lub złączkami
Gmina Skarżysko-Kamienna
Str.3/ 6
Załącznik nr 1.1 do SIWZ dla zadania „Zaprojektowanie, wykonanie projektu i budowa sieci światłowodowej na terenie miasta Skarżysko-Kamienna”
realizowanego w projekcie ”E-Świętokrzyskie – rozbudowa infrastruktury informatycznej” współfinansowanego z funduszy Unii Europejskiej w ramach
Regionalnego Programu Operacyjnego Województwa Świętokrzyskiego na lata 2007 – 2013 – Oś Priorytet 2, Działanie 2.2.
Załącznik Nr 1.1 do SIWZ
Znak: ………………………
redukcyjnymi ZRs40/32 w miejscach łączenia z rurami rurociągu kablowego. W budynkach, do
miejsca zakończenia kabla w przełącznicy, kabel układać w w wężu trudnopalnym.
Przewiduje się zastosowanie kabla zewnętrznego tubowego całkowicie dielektrycznego z
suchym uszczelnieniem ośrodka typu Z-XOTKtsd z włóknami jednomodowymi. Włókna
jednomodowe umożliwiają transmisję sygnałów na długościach fali 1310 i 1550 nm. Parametry
włókien powinny być zgodne z zaleceniami ITU-T-G.652 i normami IEC serii 60793-1, oraz EN
serii 188000 i powinny spełniać następujące wymagania jako minimum:
• średnica pola modu 9,2 ± 0,4 µm
• średnica pola modu 125 ± 1 µm
• tłumienność dla 1310 nm ≤ 0,40 dB/km
• tłumienność dla 1550 nm ≤ 0,25 dB/km
• dyspersja polaryzacyjna PDM ≤0,1 ps/km < ½
• dyspersja chromatyczna
- dla fali 1285 -1330 nm ≤ 3,5 ps/(nm*km)
- dla fali 1525 -1575 nm ≤ 20 ps/(nm*km)
Wszystkie kable światłowodowe należy zakończyć w przełącznicach panelowych w szafach
teleinformatycznych złączami światłowodowymi typu E2000/APC.
Kable światłowodowe należy zaciągnąć do kanalizacji wtórnej i rurociągu metodą
pneumatyczną. Ewentualnie dopuszcza się zaciąganie mechaniczne z kontrolowaną siłą naciągu
kabla. Wszystkie wprowadzenia i wyprowadzenia kabla światłowodowego z rur osłonowych
należy uszczelnić. W celu identyfikacji kabli należy zastosować przywieszki identyfikacyjne z
relacją kabla, typem oraz nazwą Inwestora.
W studniach kablowych umieścić złącza kablowe i zapasy technologiczne kabli
światłowodowych. Złącza zabezpieczyć mufami kablowymi przymocowanymi do ścian studni.
Przy złączach pozostawić zapasy kabla. W ostatniej studni przed budynkiem, lub w budynku w
którym zostanie zakończony kabel należy pozostawić zapas kabla . Przy złączach pozostawić
zapas kabla ok. 15 mb w pozostałych przypadkach ok. 30 mb. Zapasy kabla umieścić na
stelażach zapasu mocowanych do ścian studni oraz w skrzynkach kablowych na ścianie
pomieszczenia.
Zestawienie podstawowych materiałów niezbędnych do budowy sieci światłowodowej
przedstawiono w tabeli 1.1.2.
Tabela 1.1.2 Zestawienie podstawowych materiałów
Sieć światłowodowa
Nazwa
Ilość
j.m.
Rury RHDPE 32/2.9
11190
m
Rury RHDPE 40/3.7
1332
m
Stelaż zapasu SZ-2
14
szt
Skrzynka zapasu SZ-1
8
szt.
Rura trudnopalna RKPE 25
329
m
Korytka kablowe
270
m
Osłona złączowa FIST-GCO2-BD6-NN-PO00
5
szt.
FIST-GCO2-RSK-LTS Zestaw do uszczelniania 1 kabla tubowego z
pojedynczymi włóknami w porcie okrągłym osłony
22
szt.
FIST-MOBRA4-FIX Zestaw do montażu osłony na ścianie (możliwość dostępu
do zamocowanej osłony)
5
szt.
Gmina Skarżysko-Kamienna
Str.4/ 6
Załącznik nr 1.1 do SIWZ dla zadania „Zaprojektowanie, wykonanie projektu i budowa sieci światłowodowej na terenie miasta Skarżysko-Kamienna”
realizowanego w projekcie ”E-Świętokrzyskie – rozbudowa infrastruktury informatycznej” współfinansowanego z funduszy Unii Europejskiej w ramach
Regionalnego Programu Operacyjnego Województwa Świętokrzyskiego na lata 2007 – 2013 – Oś Priorytet 2, Działanie 2.2.
Załącznik Nr 1.1 do SIWZ
Znak: ………………………
FIST-SOSA2-4SE-S Zespół 4 jednotelementowych kaset światłowodowych,
6
każda na maks. 12 spawów włókien w pokryciu pierwotnym (250 mikrom.) lub 4
spawy włókien w pokryciu wtórnym (900 mikrom.)
szt.
SMOUV-1120-02 Termokurczliwa osłonka spawu o długości 45 mm
445
szt.
masa uszczelniająca CP-611 prod. HILTI
15
szt.
Kabel światłowodowy Z-XOTKtsd 96J
492
m
Kabel światłowodowy Z-XOTKtsd 48J
646
m
Kabel światłowodowy Z-XOTKtsd 24J
2074
m
Kabel światłowodowy Z-XOTKtsd 8J
9492
m
We wszystkich lokalizacjach należy zainstalować metalowe szafy teleinformatyczne 19-to
calowe. W szafach tych należy zamontować przełącznice światłowodowe panelowe (gdzie
zakończyć kabel światłowodowy) oraz dodatkowe wyposażenie, takie jak półki, listwy zasilające
230, wentylatory itp. (szczegółowe wyposażenie wg tabeli 1.1.3). Dla wszystkich lokalizacji
należy przygotować wydzielony obwód zasilający.
Tabela 1.1.3
lokalizacji).
Wyposażenie pojedynczej lokalizacji (identyczne dla każdej z 14
Lp
Nazwa
ilość
1
Przełącznica światłowodowa PS-19/12 1U, prod Optomer z
wyposażeniem.
1
2
Patchcord SC/APC - SC/APC 2,5m
4
3
Szafa wisząca dzielona 9U
1
4
Listwa zasilająca 9 gniazd
1
5
Panel wentylacyjny 4 wentylatory
1
6
Termostat zamykający KTS
1
7
Półka stała do szafy
1
8
Uchwyt kabla 88x88mm z płytką boczną (kpl. 5 sztuk)
1
9
Panel porządkujący C&C 19"/1U
1
Należy wykonać oznaczenie miejsc zakończeń linii światłowodowej tablicami informacyjnymi
zgodnie z zasadami promocji projektów współfinansowanych ze środków Europejskiego
Funduszu Rozwoju Regionalnego z Regionalnego Programu Operacyjnego Województwa
Świętokrzyskiego na lata 2007 – 2013, Działanie 2.2 Budowa infrastruktury społeczeństwa
informacyjnego. Wzory tablic muszą zostać zatwierdzone przez Zamawiającego.
4. Wykonanie dokumentacji powykonawczej
Dokumentacja powykonawcza powinna zawierać:
•
geodezyjną inwentaryzację powykonawczą wykonaną przez uprawnionego geodetę i
przekazaną do właściwego Ośrodka Dokumentacji Geodezyjno – Kartograficznej,
•
dokumentację powykonawcza opracowaną na podstawie dokumentacji projektowej,
uzupełnioną o zmiany wynikłe w trakcie realizacji przedmiotu zamówienia oraz o
ewentualne dodatkowe uzgodnienia w zakresie wymagań funkcjonalnych i technicznych.
Dokumentacja powinna zawierać atesty i certyfikatami użytych materiałów oraz
protokoły pomiarów reflektometrycznych i tłumienności kabli światłowodowych zgodnie
z normami TP S.A.
Gmina Skarżysko-Kamienna
Str.5/ 6
Załącznik nr 1.1 do SIWZ dla zadania „Zaprojektowanie, wykonanie projektu i budowa sieci światłowodowej na terenie miasta Skarżysko-Kamienna”
realizowanego w projekcie ”E-Świętokrzyskie – rozbudowa infrastruktury informatycznej” współfinansowanego z funduszy Unii Europejskiej w ramach
Regionalnego Programu Operacyjnego Województwa Świętokrzyskiego na lata 2007 – 2013 – Oś Priorytet 2, Działanie 2.2.
Załącznik Nr 1.1 do SIWZ
Znak: ………………………
5. Uwagi końcowe
Całość prac wykonać zgodnie z obowiązującymi przepisami BHP, przepisami Prawa
Budowlanego, normami budowlanymi oraz normami zakładowymi TPS.A. , a szczególności:
•
Ustawa Prawo budowlane z dnia 7 lipca 1994 r. (Dz.U. 2006 nr 156 poz. 1118 wraz z
późniejszymi zmianami).
•
Rozporządzenie Ministra Infrastruktury z dnia 26 października października 2005 r. w
sprawie warunków technicznych, jakim powinny odpowiadać telekomunikacyjne obiekty
budowlane i ich usytuowanie (Dz.U. 2005 nr 219 poz. 1864).
•
Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 w sprawie
ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. 2003 nr 169 poz. 1650 z
późniejszymi zmianami).
•
Instrukcja T-01. Odbiór i utrzymanie kablowych linii telekomunikacyjnych.
•
ZN-96/TPSA-002. Linie optotelekomunikacyjne. Ogólne wymagania techniczne.
•
ZN-96/TPSA-004. Zbliżenia i skrzyżowania z innymi urządzeniami uzbrojenia
terenowego. – Ogólne wymagania techniczne.
•
ZN-96/TPSA-006. Linie optotelekomunikacyjne. Złącza spajane światłowodów
jednomodowych. Wymagania i badania.
•
ZN-96/TPSA-008. Linie optotelekomunikacyjne. Osłony złączowe. – Wymagania i
badania.
•
ZN-96/TPSA-009. Kablowe linie optotelekomunikacyjne. Przełącznice światłowodowe. –
Wymagania i badania.
•
ZN-96/TPSA-011. Telekomunikacyjna kanalizacja kablowa. – Ogólne wymagania
techniczne.
•
ZN-96/TPSA-012. Kanalizacja kablowa pierwotna. – Wymagania i badania.
•
ZN-96/TPSA-013. Kanalizacja wtórna i rurociągi kablowe. – Wymagania i badania.
•
ZN-96/TPSA-014. Rury z polichlorku winylu (RPCW). – Wymagania i badania.
•
ZN-96/TPSA-015. Rury polipropylenowe RPP i polietylenowe RPE kanalizacji
pierwotnej. – Wymagania i badania.
•
ZN-96/TPSA-016. Rury polietylenowe karbowane dwuwarstwowe (RHDPEk). –
Wymagania i badania.
•
ZN-96/TPSA-017. Rury kanalizacji wtórnej i rurociągu kablowego (RHDPE). –
Wymagania i badania.
•
ZN-96/TPSA-018. Rury polietylenowe (RHDPEp) przepustowe. – Wymagania i badania.
•
ZN-96/TPSA-019. Rury trudnopalne (RHDPEt). – Wymagania i badania.
•
ZN-96/TPSA-020. Złączki rur kanalizacji kablowej. – Wymagania i badania.
•
ZN-96/TPSA-021. Uszczelki końców rur kanalizacji kablowej. – Wymagania i badania.
•
ZN-96/TPSA-022. Przywieszka identyfikacyjna. – Wymagania i badania.
•
ZN-96/TPSA-023. Studnie kablowe. – Wymagania i badania.
•
ZN-96/TPSA-025. Taśmy ostrzegawcze i ostrzegawczo-lokalizacyjne. – Wymagania i
badania.
•
ZN-05/TPSA-041. Zabezpieczone pokrywy studni kablowych, dodatkowe (wewnętrzne).
– Wymagania i badania.
Gmina Skarżysko-Kamienna
Str.6/ 6
Załącznik nr 1.1 do SIWZ dla zadania „Zaprojektowanie, wykonanie projektu i budowa sieci światłowodowej na terenie miasta Skarżysko-Kamienna”
realizowanego w projekcie ”E-Świętokrzyskie – rozbudowa infrastruktury informatycznej” współfinansowanego z funduszy Unii Europejskiej w ramach
Regionalnego Programu Operacyjnego Województwa Świętokrzyskiego na lata 2007 – 2013 – Oś Priorytet 2, Działanie 2.2.
