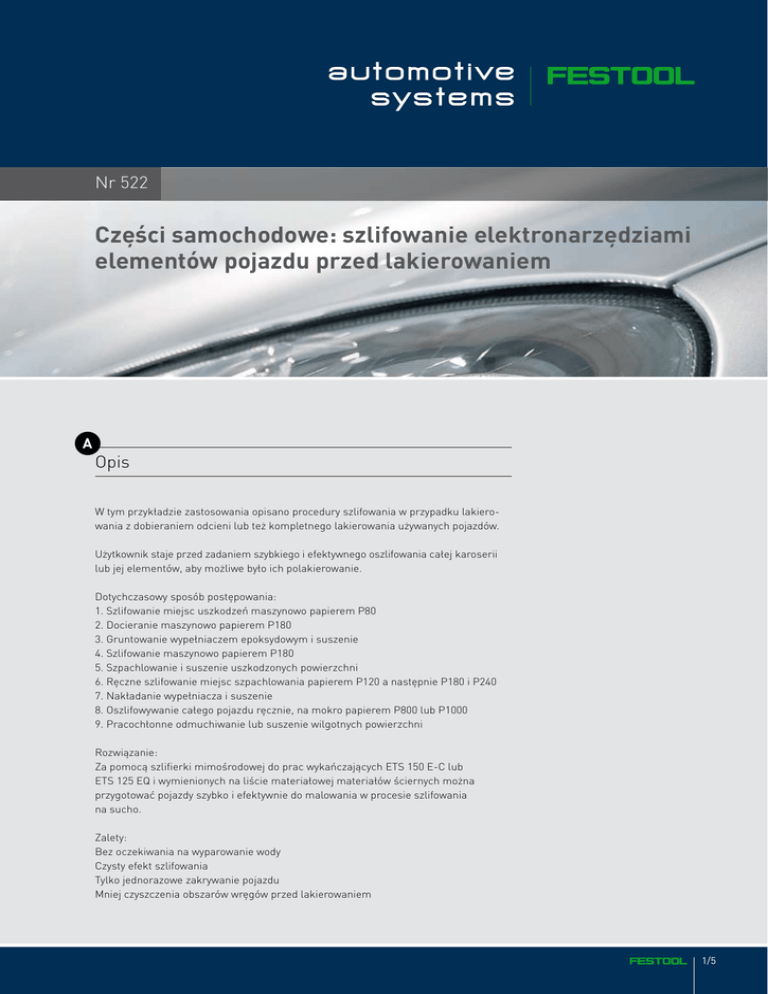

Nr 522
Części samochodowe: szlifowanie elektronarzędziami
elementów pojazdu przed lakierowaniem
A
Opis
W tym przykładzie zastosowania opisano procedury szlifowania w przypadku lakierowania z dobieraniem odcieni lub też kompletnego lakierowania używanych pojazdów.
Użytkownik staje przed zadaniem szybkiego i efektywnego oszlifowania całej karoserii
lub jej elementów, aby możliwe było ich polakierowanie.
Dotychczasowy sposób postępowania:
1. Szlifowanie miejsc uszkodzeń maszynowo papierem P80
2. Docieranie maszynowo papierem P180
3. Gruntowanie wypełniaczem epoksydowym i suszenie
4. Szlifowanie maszynowo papierem P180
5. Szpachlowanie i suszenie uszkodzonych powierzchni
6. Ręczne szlifowanie miejsc szpachlowania papierem P120 a następnie P180 i P240
7. Nakładanie wypełniacza i suszenie
8. Oszlifowywanie całego pojazdu ręcznie, na mokro papierem P800 lub P1000
9. Pracochłonne odmuchiwanie lub suszenie wilgotnych powierzchni
Rozwiązanie:
Za pomocą szlifierki mimośrodowej do prac wykańczających ETS 150 E-C lub
ETS 125 EQ i wymienionych na liście materiałowej materiałów ściernych można
przygotować pojazdy szybko i efektywnie do malowania w procesie szlifowania
na sucho.
Zalety:
Bez oczekiwania na wyparowanie wody
Czysty efekt szlifowania
Tylko jednorazowe zakrywanie pojazdu
Mniej czyszczenia obszarów wręgów przed lakierowaniem
1/5
B
Urządzenia/wyposażenie
Nazwa
Nr zamów.
ETS 150/3 E-C (Ø150 mm, suw 3 mm)
571732
ETS 150/5 E-C (Ø150 mm, suw 5 mm)
571744
Odkurzacz mobilny serii CTM
522/01
522/02
Talerz szlifierskie miękki ST-STF D150/17MJ-M8-W-HT
496148
Krążki ścierne STF Granat P80 Ø150 STF D150/16 P80 GR/50
496977
Krążki ścierne STF Granat P180 Ø150 STF D150/16 P180 GR/100
496981
Krążki ścierne STF Granat P280 Ø150 STF D150/16 P400 GR/100
496984
Krążki ścierne STF Granat P400 Ø150 STF D150/16 P400 GR/100
496987
Krążki ścierne STF Diamant D500 Ø150 STF D150/0 D500 DI/2
496512
Czarny proszek kontrolny, zestaw HB
495939
Paski ścierne STF 80 x 130 Granat P 80
497119
Paski ścierne STF 80 x 130 Granat P 280
497204
Paski ścierne STF 80 x 400 Granat P 80
497159
Paski ścierne STF 80 x 400 Granat P 280
497203
Klocek szlifierski HSK-A 80x130
496962
Klocek szlifierski HSK-A 80x200
496965
Klocek szlifierski HSK-A 80x400
496964
Alternatywa dla ETS 150 E-C:
ETS 125 EQ (Ø 125 mm – suw 2 mm)
571607
Alternatywa dla Diamant D500
Krążki ścierne Platin S500 Ø150 STF D150/0 S500 PL2/15
492369
522/03
522/04
522/07
522/08
522/05
522/09
522/10
522/06
522/11
C
Przygotowanie/ustawienie
1. Założyć talerz szlifierski (miękki w-HT) na szlifierkę mimośrodową.
2. Podłączyć szlifierkę mimośrodkową do odkurzacza mobilnego CT.
2/5
D
Sposób postępowania
1. Głębsze rysy i miejsca lekkiej rdzy wyszlifować krążkiem ściernym
Granat P80 przy użyciu szlifierki ETS 150/5 (patrz. rys. 522/12).
522/12
2. Wyszlifować ponownie krążkiem ściernym STF Granat P180 przy użyciu
szlifierki ETS 150/5 (patrz. rys. 522/13).
522/13
Zwracać uwagę na czyste przejście do starego lakieru (patrz. rys. 522/14)!
522/14
3. Nierówności, np. wgniecenia, należy wyrównać szpachlą poliestrową
(patrz rys. 522/15, przyrządzanie wg wytycznych producenta).
522/15
4. Po wyschnięciu szpachli nałożyć na miejsca szpachlowania czerń
kontrolną (patrz. rys. 522/16).
522/16
3/5
5. Przy użyciu szlifierki ETS 150/5 i krążka ściernego Granat P80 wyszlifować
miejsca szpachlowania i wyrównać za pomocą klocka ręcznego i papieru
Granat P80 (patrz. rys. 522/17 i 522/18).
522/17
Pomiędzy poszczególnymi etapami szlifowania nakładać czerń kontrolną
(patrz. rys. 522/16).
522/18
Po wyszlifowaniu nie mogą być widoczne pozostałości czarnego koloru
kontrolnego (patrz. rys. 522/19).
522/19
6. Wyszlifować ponownie przy użyciu szlifierki ETS 150/5 oraz krążka
ściernego Granat P180, a następnie P280 (patrz. rys. 522/20). Pomiędzy
tymi etapami nakładać czerń kontrolną (patrz. rys. 522/16).
7. Następnie oczyścić lub odkurzyć powierzchnię z pyłu.
8. Nałożyć wypełniacz i osuszyć (przestrzegać zaleceń producenta lakieru!)
522/20
9. Nałożyć czerń kontrolną (patrz. rys. 522/16) i wyrównać ostatnie nierówności za pomocą klocka szlifierskiego oraz krążków ściernych Granat P280
(patrz. rys. 522/21).
522/21
4/5
10. Nałożyć czerń kontrolną (patrz. rys. 522/15) i oszlifować cały pojazd
materiałem ściernym Granat P400 przy użyciu szlifierki ETS 150/3,
a następnie dodatkowo materiałem ściernym Diamant 500 na ETS 150/3
(patrz. rys. 522/22).
11. Następnie oczyścić lub odkurzyć powierzchnię z pyłu.
522/22
12. W dalszej kolejności nałożyć lakier zgodnie z zaleceniami dot.
przyrządzania lub zgodnie z instrukcjami producenta lakieru.
Uwaga:
•• Przestrzegać zaleceń wzgl. instrukcji technicznych producenta lakieru
dot. przyrządzania!
•• Efektywne szlifowanie dokładne szlifierką mimośrodową zapewnia
czysty i szybki efekt szlifowania.
•• Klocek do szlifowania ręcznego należy dobrać odpowiednio do wielkości
obrabianego uszkodzenia.
Uwaga!
W zależności od geometrii należy ew. dostosować prędkość obrotową
(patrz. rys. 522/23).
Ostrożność jest zalecana zwłaszcza w przypadku rowków, krawędzi i zaokrągleń. W takich miejscach zredukować prędkość obrotową do poziomu 1–2.
522/23
Prezentowany przykład zastosowania jest sprawdzonym i wypróbowanym w praktyce sposobem postępowania. Jednak różne warunki i parametry występujące w
rzeczywistości są całkowicie poza naszym wpływem. Dlatego wykluczamy udzielanie
wszelkich gwarancji. Stąd też nie mogą być wysuwane przeciwko nam jakiekolwiek
roszczenia prawne. W każdym przypadku należy postępować zgodnie ze wskazówkami dotyczącymi bezpieczeństwa i instrukcją obsługi, dołączanymi do każdego
produktu.
