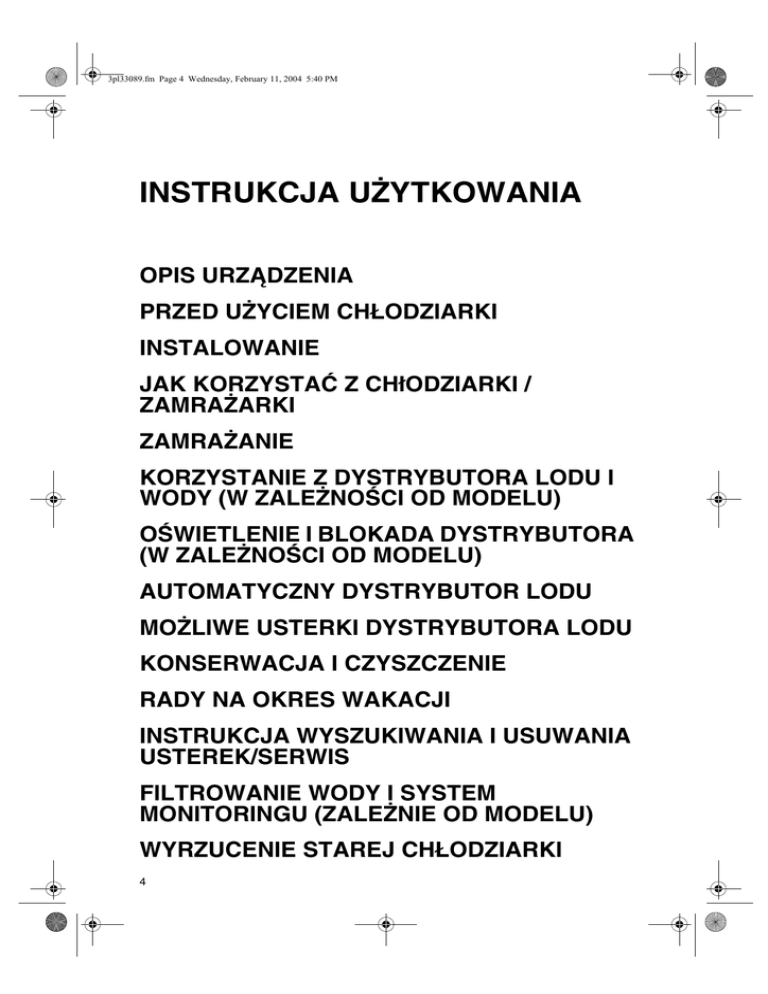

3pl33089.fm Page 4 Wednesday, February 11, 2004 5:40 PM
INSTRUKCJA UŻYTKOWANIA
OPIS URZĄDZENIA
PRZED UŻYCIEM CHŁODZIARKI
INSTALOWANIE
JAK KORZYSTAĆ Z CHłODZIARKI /
ZAMRAŻARKI
ZAMRAŻANIE
KORZYSTANIE Z DYSTRYBUTORA LODU I
WODY (W ZALEŻNOŚCI OD MODELU)
OŚWIETLENIE I BLOKADA DYSTRYBUTORA
(W ZALEŻNOŚCI OD MODELU)
AUTOMATYCZNY DYSTRYBUTOR LODU
MOŻLIWE USTERKI DYSTRYBUTORA LODU
KONSERWACJA I CZYSZCZENIE
RADY NA OKRES WAKACJI
INSTRUKCJA WYSZUKIWANIA I USUWANIA
USTEREK/SERWIS
FILTROWANIE WODY I SYSTEM
MONITORINGU (ZALEŻNIE OD MODELU)
WYRZUCENIE STAREJ CHŁODZIARKI
4
OPIS URZĄDZENIA
Komora zamrażarki
S. Automatyczny dystrybutor lodu
T. Kratki
U. Kosz dolny (zależnie od modelu)
V. Górny kosz
W. Pojemnik na kostki lodu
X. Wkładka do wewnętrznej strony drzwiczek
zamrażarki
Y. Półki drzwiowe po wewnętrznej stronie
drzwiczek zamrażarki
Z. Górna wewnętrzna lampka (oraz dolna
wewnętrzna lampka, zależnie od modelu)
Komora chłodziarki
A. Lampka wewnętrzna
B. Lampka środkowa (zależnie od modelu)
C. Półka regulowana
D. Pokrywa szuflady
E. Szuflada (zależnie od modelu)
F. Szuflada na owoce i jarzyny
G. Regulacja szuflady na owoce i jarzyny
H. Szuflada na mięso
I. Regulacja szuflady na mięso
L. Komora
M. Półka drzwiowa (z uchwytem na butelki, zależnie
od modelu)
N. 2-litrowa półka drzwiowa (z uchwytem na butelki,
zależnie od modelu)
O. 0,75-litrowa półka drzwiowa
P. Przegroda półki (zależnie od modelu)
Q. Półka na jajka
R. Filtr wody (zależnie od modelu)
5
PRZED UŻYCIEM CHŁODZIARKI
• Po rozpakowaniu urządzenia należy upewnić
się, czy nie jest ono uszkodzone oraz czy drzwi
dokładnie się zamykają. Ewentualne szkody
powinny być zgłoszone sprzedawcy w ciągu 24
godzin od dostawy.
• Opakowanie nadaje się do powtórnego
przetworzenia i jest oznaczone symbolem
.
• Urządzenie jest wyprodukowane przy
zastosowaniu materiałów nadających się do
powtórnego przetworzenia. Przy złomowaniu
należy stosować się do lokalnych przepisów
ochrony środowiska. Aby zapobiec
niebezpieczeństwu zatrzaśnięcia się dzieci
wewnątrz chłodziarki i, w konsekwencji, ich
uduszenia się, nie wolno dopuścić, aby dzieci
bawiły się lub chowały wewnątrz chłodziarki.
Przed złomowaniem, należy uniemożliwić
użytkowanie chłodziarki usuwając drzwiczki i
odcinając przewód zasilający. Proszę nie
porzucać urządzenia, ale oddać je do
złomowania w odpowiednich punktach zbiórki
surowców wtórnych, celem odzyskania gazów
chłodniczych.
• Urządzenie powinno być podłączone i
zainstalowane przez wykwalifikowanego
technika, zgodnie z instrukcją producenta i
lokalnymi przepisami bezpieczeństwa.
Deklaracja zgodności
• Urządzenie przeznaczone jest do
przechowywania artykułów spożywczych i
jest wyprodukowane zgodne z Dyrektywą
Rady nr: 89/109/ EWG.
• Niniejsze urządzenie jest zaprojektowane,
wyprodukowane i sprzedawane w zgodzie z:
•
- wymogami dotyczącymi bezpieczeństwa
Dyrektywy Rady dot. niskiego napięcia
nr: 73/23/EWG;
- wymogami zabezpieczeń w zakresie
zgodności elektromagnetycznej
wynikającymi z Dyrektywy nr 89/336/EWG,
zmienioną przez Dyrektywę nr 93/68/EWG.
Urządzenie nie zawiera CFC. Więcej
szczegółów znajduje się na tabliczce
znamionowej na urządzeniu.
Środki ostrożności i zalecenia ogólne
• Komora chłodnicza powinna być używana wyłącznie do
przechowywania świeżych produktów żywnościowych,
natomiast komora zamrażarki wyłącznie do przechowywania
mrożonek, zamrażania świeżych produktów i wytwarzania
kostek lodu.
• Po zainstalowaniu upewnić się, czy chłodziarka nie stoi na
przewodzie zasilającym.
• Nie należy przechowywać szklanych pojemników w
chłodziarce, gdyż mogą eksplodować.
• Kostki lodu lub sople nie powinny być wkładane do ust zaraz
po wyjęciu z komory zamrażalnika, gdyż może to
spowodować odmrożenia.
• Przed przeprowadzeniem jakiejkolwiek naprawy lub przed
czyszczeniem należy zawsze odłączyć urządzenie od
zasilania.
• Nie przechowywać gazoliny czy innych gazów lub płynów
łatwopalnych w pobliżu urządzenia. Opary mogą stworzyć
zagrożenie wybuchowe.
INSTALOWANIE
• Upewnić się, że chłodziarka nie stoi obok źródła ciepła.
• Instalować w suchym pomieszczeniu o dobrej wentylacji.
• W celu zapewnienia właściwej wentylacji należy pozostawić z
obydwu boków i ponad nią 1 cm wolnej przestrzeni.
• Przed użyciem, wnętrze chłodziarki należy wyczyścić.
• Nie należy jej przesuwać co najmniej przez godzinę przed jej
podłączeniem do zasilania.
• Urządzenie należy podłączyć do źródła wody pitnej lub
chemicznie oczyszczonej.
• Zainstalować i wypoziomować chłodziarkę na podłożu, które
wytrzyma jej ciężar oraz w pomieszczeniu odpowiednim do jej
wymiarów oraz zastosowania.
• Nie korzystać z chłodziarki w pomieszczeniach, w których
temperatura może spaść poniżej 13°C.
• Przy przesuwaniu urządzenia, należy uważać, aby nie
uszkodzić podłogi (np. parkietu).
6
JAK KORZYSTAĆ Z CHłODZIARKI /
ZAMRAŻARKI
• Podłączyć urządzenie do zasilania oraz do instalacji wodnej
(patrz instrukcja instalacji).
• Gdy urządzenie jest podłączone do zasilania, na wyświetlaczu
zamrażarki pojawią się dwa myślniki i będą świecić dopóki nie
osiągnie się optymalnej temperatury. Wyświetlacz chłodziarki
będzie wskazywał temperaturę 5°C (ustawienie fabryczne).
• Gdy urządzenie jest ciepłe, zacznie migać czerwona dioda
alarmowa i rozlegnie się alarm dźwiękowy, wskazując, że
urządzenie jeszcze nie osiągnęło optymalnej temperatury
przechowywania artykułów żywnościowych.
• Nacisnąć przycisk Reset
, aby wyłączyć alarm dźwiękowy.
• Czerwona dioda
przestanie migać, gdy temperatura w
komorze zamrażarki osiągnie temperaturę wystarczająco niską
do przechowywania żywności. Wtedy, można włożyć żywność
do komory zamrażarki.
• Po włączeniu, chłodziarka potrzebuje 2/3 godziny, aby
osiągnąć prawidłową temperaturę pozwalającą na
przechowywanie typowej ilości żywności w komorze
chłodziarki.
WAŻNE: Jeśli włoży się żywność do chłodziarki przed jej
pełnym wychłodzeniem, żywność może się zepsuć. Ustawienie
w chłodziarce i zamrażarce temperatury niższej niż zalecana
nie przyspieszy schładzania komór.
• Nie wolno umieszczać żywności w pobliżu otworów
wentylacyjnych w komorze chłodziarki.
• Urządzenie wyposażone jest w zewnętrzny czujnik wilgoci,
który chroni je przed skraplaniem się wody na zewnętrznych
krawędziach chłodziarki. Prosimy nie obawiać się, gdy czasem
krawędzie te będą ciepłe w dotyku.
• Wewnętrzna lampka zapala się gdy otwarte są obie pary drzwi.
7
Przewodnik po panelu sterowania chłodziarki/zamrażarki oraz dystrybutora wody
i lodu
Standby
Gdy wciśnięty jest przycisk
, urządzenie przechodzi w stan
czuwania. Funkcja ta dezaktywuje zarówno komorę chłodziarki
jak i zamrażarki.
Gdy włączona jest funkcja czuwania, na obu wyświetlaczach
pojawią się dwie zielone kropki.
Aby przywrócić poprzednie ustawienie, należy przeprowadzić
taką samą procedurę tak, aby na obu wyświetlaczach pojawiły
się poprzednie temperatury.
Gdy urządzenie jest w trybie czuwania, wewnętrzne światełko
w komorze chłodziarki jest wyłączone.
Proszę pamiętać, że czynność ta nie spowoduje odłączenia
urządzenia od zasilania.
Szybkie zamrażanie
Funkcję tę należy włączyć przed zamrażaniem świeżej
żywności. Aby aktywować funkcję, nacisnąć odpowiedni
przycisk (zapali się żółta dioda). Funkcja ta wyłącza się
automatycznie po 24 godzinach, lecz można ją też wyłączyć
ponownie naciskając przycisk.
Gdy włączona jest ta funkcja, suwak szuflady na mięso musi
być ustawiony na “warzywa”.
Wyświetlacz komory zamrażarki
Wskazuje ustawienie temperatury w komorze zamrażarki.
Ustawiona wartość T° jest zapamiętywana i będzie
automatycznie przywoływana nawet po awarii zasilania lub jeśli
urządzenie jest wyłączone za pomocą przycisku czuwania
(stand-by).
Wybór i sterowanie temperaturą komory zamrażarki
Aby zmienić wewnętrzną temperaturę, naciskać przyciski
,
dopóki nie osiągnie się żądanej wartości i nie ukaże się ona na
wyświetlaczu.
Wyświetlacz komory chłodziarki
Wskazuje ustawienie temperatury w komorze chłodziarki.
Ustawiona wartość T° jest zapamiętywana i będzie
automatycznie przywoływana nawet po awarii zasilania lub jeśli
urządzenie jest wyłączone za pomocą przycisku czuwania
(stand-by).
Wybór i sterowanie temperaturą komory chłodziarki
Aby zmienić wewnętrzną temperaturę, naciskać przyciski
,
dopóki nie osiągnie się żądanej wartości i nie ukaże się ona na
wyświetlaczu.
Szybkie chłodzenie
Włącza funkcję Szybkie Chłodzenie oraz wskazuje jej status.
Funkcja służy do szybkiego schłodzenia świeżej żywności
przechowywanej w komorze chłodziarki. Funkcja włącza się,
gdy zapala się przycisk (żółta dioda) i wyłącza się
automatycznie po 6 godzinach, lecz można ją wyłączyć ręcznie
ponownie naciskając przycisk.
8
i lodu
Rady na okres wakacji
Funkcja ta wyłącza komorę chłodziarki, jeśli wyjeżdżacie
Państwo na jakiś czas. Aby ją uruchomić, należy nacisnąć
przycisk
(zapala się żółta dioda).
Z wyświetlacza znika wartość temperatury T° i pojawia się
zielona kropka. Aby włączyć komorę chłodziarki, ponownie
nacisnąć przycisk
.
Ważne:
Po uruchomieniu tej funkcji, wyjąć z komory chłodziarki
wszystkie artykuły o krótkim terminie przydatności do
spożycia i zamknąć drzwiczki.
Kontrolka Otwartych Drzwi Zamrażarki/Chłodziarki
Symbol drzwi chłodziarki lub zamrażarki zapala się (zielona
dioda), gdy są one otwarte.
Alarmy
W razie alarmu, włączają się alarm dźwiękowy oraz kontrolki
świetlne.
Aby wyłączyć alarm dźwiękowy, wcisnąć przycisk
.
Alarm temperatury, T°, w zamrażarce
Rozlegnie się alarm akustyczny, czerwona dioda będzie
migać, a wartość temperatury, T°, zniknie z wyświetlacza, na
którym pojawią się dwa myślniki.
Alarm włącza się, gdy:
• Urządzenie jest podłączone do prądu po raz pierwszy lub po
dłuższym okresie nieużywania.
• Temperatura, T°, w komorze zamrażarki jest zbyt wysoka.
• Ilość produktów w zamrażarce przekracza wartości podane
na tabliczce znamionowej.
• Drzwiczki zamrażarki pozostawały długo otwarte.
Alarm przerwy w dopływie prądu
Maksymalna wartość temperatury, T°, osiągniętej w czasie
awarii zasilania miga na wyświetlaczu zamrażarki.
Zapala się czerwona dioda alarmowa i równocześnie rozlega
się alarm akustyczny.
• Dochodzi do dłuższej przerw w zasilaniu, co powoduje, że
temperatura w zamrażarce podnosi się do wartości, która nie
gwarantuje bezpiecznego przechowywania żywności.
Aby wyłączyć alarm:
.
• Nacisnąć przycisk reset
• Wyświetlacz wskaże wcześniej ustawioną temperaturę.
Uwaga
Sprawdzić stan żywności w obu komorach przed ponownym
zamrożeniem lub użyciem!
Alarmy działania
Jeśli rozlegnie się alarm dźwiękowy, a na wyświetlaczu
pokażą się litery, należy skontaktować się z serwisem
Whirlpool.
9
i lodu
Alarm Otwartych Drzwi w Zamrażarce/Chłodziarce
Symbol drzwi chłodziarki lub zamrażarki (lub oba) migają
(zielona dioda), rozlega się alarm akustyczny i zapala się
czerwona dioda.
• Drzwi chłodziarki oraz/lub zamrażarki pozostają otwarte
przez dłużej niż 2 minuty. Jeśli drzwi nie zostaną zamknięte,
alarm akustyczny rozlegnie się ponownie za dwie minuty.
Aby wyłączyć alarm:
Zamknąć drzwi lub wcisnąć przycisk reset
.
Funkcja blokady panelu sterowania
Funkcja ta zapobiega przypadkowej zmianie ustawień lub
wyłączeniu urządzenia.
• Aby zablokować panel, należy równocześnie nacisnąć
przycisk szybkiego zamrażania
po lewej stronie panelu
sterowania oraz przycisk szybkiego chłodzenia
po
prawej stronie panelu sterowania przez około 3" dopóki nie
zapali się żółta dioda
i nie rozlegnie się sygnał
akustyczny.
• Aby odblokować panel sterowania, postępować w taki sam
sposób tak, aby wyłączyła się żółta dioda.
10
i lodu
Włączanie/wyłączanie dystrybutora lodu
Funkcja ta uruchamia i zatrzymuje wytwarzanie lodu.
Aby otrzymać lód
Funkcja ta działa, gdy świeci się symbol. Nacisnąć przycisk,
aby wybrać żądany typ lodu (kostki lub lód kruszony). Zapali
się symbol (żółta dioda).
Lampka
Dystrybutor posiada lampkę nocną. Funkcja ta może zostać
włączona /wyłączona poprzez naciśnięcie konkretnego
przyciski lub jednej z dźwigni dystrybutora (woda, lód).
Blokada panelu sterowniczego dystrybutora lodu
Dystrybutor wody/lodu można wyłączyć, aby go umyć, lub aby
zapobiec przypadkowemu uruchomieniu przez dzieci i
zwierzęta domowe.
Aby zablokować panel sterowania, nacisnąć równocześnie
przyciski “Tryb lodu”
oraz
równocześnie przez 3",
dopóki nie zapali się symbol
i nie rozlegnie się sygnał
dźwiękowy.
Jeśli jakikolwiek przycisk zostanie naciśnięty, gdy panel jest
zablokowany, rozlegnie się sygnał dźwiękowy, a żółta dioda
zacznie migać.
Aby odblokować panel sterowania, powtórzyć czynności.
UWAGA: Blokada ta nie odłącza zasilania urządzenia,
dystrybutora lodu ani jego lampki. Unieruchamia po prostu
dźwignię dystrybutora.
11
i lodu
Funkcja kontrolki filtra wody (w zależności od modelu)
Kontrolka filtra wody wskazuje, kiedy należy zmienić wkład
filtrujący.
Jeśli kontrolka zmienia kolor z zielonego na żółty, oznacza to,
że już czas na zmianę wkładu do filtrowania wody (zużyto już
90% filtra).
Zaleca się wymianę wkładu do filtrowania wody wówczas, gdy
światło kontrolki filtra zmieni się na czerwone.
Po wymianie wkładu do filtrowania wody, wyzerować
sygnalizację kontrolki filtra wody naciskając odpowiedni
wyłącznik
przez 3 sekundy.
Podczas zerowania sygnalizacji systemu światło kontrolki
zmieni się z czerwonego na zielone.
Dystrybutor wody
Aby pobrać wodę z dystrybutora, przycisnąć szklankę do
dźwigni dystrybutora wody, aby zatrzymać - zabrać szklankę;
światełko wewnątrz dystrybutora zapali się równocześnie i
wyłączy, gdy dźwignia zostanie zwolniona.
Trzymać brzeg szklanki blisko otworu dystrybutora tak, aby
woda nie rozlewała się poza szklankę. Zbiornik wody
umieszczony jest w komorze chłodziarki za dwoma dolnymi
szufladami.
UWAGA:
Mocniejsze naciskanie nie przyspieszy nalewania ani nie
zwiększy ilości wypływającej wody.
12
Zdejmowanie i regulacja półek chłodziarki i zamrażarki
Półki można aranżować w sposób odpowiadający różnym
specyficznym wymaganiom.
Szklane półki są dosyć wytrzymałe, aby unieść ciężar butelek,
kartonów mleka i innych ciężkich artykułów; jednak należy
zachować ostrożność podczas układania na nich artykułów.
W celu wyjęcia półek należy:
Wysunąć szufladę aż do oporu, podnieść i wyjąć.
Wyjęcie szuflady na owoce i warzywa lub wyjęcie szuflady na
mięso:
• Wysunąć szufladę aż do oporu;
• Podtrzymując jedną ręką, unieść szufladę i wypchnąć na
zewnątrz;
• Szuflada wyjdzie z prowadnic i będzie można ją wysunąć dalej;
• Aby ją wyjąć całkowicie, należy ją obrócić; unieść część
czołową ku górze, zaś tylną opuścić w dół.
Aby wyjąć szklaną pokrywę szuflady
• Podnieść przednią część ramy na 10 cm, a następnie, drugą
ręką unieść tylną część ramy i wyjąć.
Aby wymienić szklaną pokrywę szuflady
• Włożyć tylną część ramy w podpory na ściankach chłodziarki i
obniżyć.
Regulacja temperatury szuflady na mięso
• Zimne powietrze przepływa przez szufladę na mięso poprzez
otwór znajdujący się pomiędzy chłodziarką a komorą
zamrażarki. W ten sposób temperatura wewnątrz szuflady na
mięso jest niższa niż w innych częściach chłodziarki. Suwak
regulacyjny należy ustawić na większy lub mniejszy przepływ
powietrza.
• Jeśli chcemy przechowywać warzywa na półce na mięso,
należy przesunąć suwak całkowicie w lewo do miejsca nastawy
na warzywa. Zapobiegnie to ewentualnemu oszronieniu
warzyw.
• Gdy włączona jest funkcja szybkiego zamrażania, suwak musi
13
Regulacja urządzenia do kontroli wilgotności w szufladzie na
owoce i warzywa
• Regulator można ustawić w dowolnym położeniu pomiędzy
LOW (NISKA)
a HIGH (WYSOKA) .
• Ustawienie na pozycji
powoduje usuwanie wilgotnego
powietrza z szuflady, co pomaga w przechowywaniu owoców i
warzyw posiadających skórkę.
• Ustawienie na pozycji
powoduje zatrzymywanie wilgotnego
powietrza w szufladzie, co pomaga w przechowywaniu warzyw
liściastych.
Wyjęcie szuflad komory zamrażalnika
• Wysunąć szufladę aż do oporu.
• Podnieść przednią część, aby odblokować.
• Wyjąć całkowicie szufladę.
Wyjęcie pojemnika na lód
• Nacisnąć przycisk umieszczony od strony dna pojemnika na
lód.
• Podnieść pojemnik, wyjąć z podstawy i opróżnić.
• Ponownie włożyć pojemnik do obsady po wewnętrznej stronie
drzwiczek komory zamrażalnika.
14
ZAMRAŻANIE
Komora zamrażarki, oznaczona symbolem
, służy do
przechowywania zamrożonej żywności oraz zamrażania
żywności świeżej lub gotowanej. Można ją wykorzystywać do
przygotowywania kostek lodu. Wewnętrzne drzwiczki zamrażarki,
oznaczone symbolem **, są przeznaczone do przechowywania
lodów lub zamrożonej żywności o krótkim okresie
przechowywania.
Maksymalna ilość żywności jaka może zostać zamrożona w ciągu
24 godzin w temperaturze otoczenia 25°C jest określona na
tabliczce znamionowej wewnątrz chłodziarki.
Aby uzyskać wydajniejsze zamrażanie, należy dokonać mrożenia
wstępnego naciskając przycisk szybkiego zamrażania
. Po 24
godzinach, włożyć żywność, którą chcemy zamrozić na górną
półkę komory zamrażarki. Nie można jednocześnie zamrażać
żywności i wytwarzać automatycznie lodu.
W związku z tym, należy pamiętać o wyłączeniu automatycznego
wytwarzania lodu poprzez naciśnięcie przycisku On/Off,
umieszczonego na panelu przednim dystrybutora wody i lodu.
• Patrz instrukcje w rozdziale “Automatyczne wytwarzanie lodu”.
• Gdy włączona jest funkcja szybkiego zamrażania, suwak musi
15
KORZYSTANIE Z DYSTRYBUTORA LODU I
WODY (W ZALEŻNOŚCI OD MODELU)
Chłodziarka ta wytwarza zarówno lód w kostkach, jak i w postaci
kruszonej. Gdy urządzenie zostanie włączone, aktywuje się
dystrybutor lodu i ustawia na funkcję “Kostki lodu”. Zapala się jego
symbol (żółta dioda). W celu uzyskania lodu skruszonego należy
wciskać przycisk lodu kruszonego do momentu, aż zapali się jego
symbol. Przyciski sterownicze są tak zaprojektowane, aby były
łatwe w użyciu i w czyszczeniu.
Aby otrzymać lód:
1. Wcisnąć przycisk żądanego rodzaju lodu.
2. Docisnąć grubą szklankę do dźwigni dystrybutora lodu.
Szklankę trzymać blisko dystrybutora, aby kawałki lodu nie
wypadły.
3. Nie potrzeba zbyt mocno naciskać dźwigni dystrybutora, aby go
uruchomić. Mocniejsze naciskanie nie przyspieszy
wytwarzania ani nie zwiększy ilości lodu.
4. Aby przerwać wypadanie lodu, wysunąć ostrożnie szklankę
tak, aby nie rozsypać lodu.
5. Do pobierania lodu nie używać delikatnych szklanek.
UWAGA:
Pierwsza partia kostek lodu może mieć nieprzyjemny smak;
należy je wyrzucić.
Lód wydostaje się z pojemnika dystrybutora lodu znajdującego się
w komorze zamrażalnika. Kiedy naciska się zewnętrzną dźwignię
dystrybutora, otwierają się drzwiczki pomiędzy pojemnikiem i
dystrybutorem. Po odsunięciu szklanki od dystrybutora, drzwiczki
się zamykają.
Dystrybutor nie funkcjonuje, gdy drzwi komory zamrażarki są
otwarte.
Duże ilości lodu powinny być brane bezpośrednio z pojemnika, a
nie z dystrybutora.
W przypadku lodu pokruszonego, kostki są kruszone zanim
wydostaną się na zewnątrz. Operacja ta może chwilę potrwać.
Dźwięk kruszącego się lodu jest zjawiskiem normalnym; wielkość
pokruszonych kawałków lodu może być różna.
Po zmianie rodzaju lodu z pokruszonego na kostki wraz z
pierwszymi kostkami wypadną także małe kawałeczki.
Po uruchomieniu urządzenia, pierwsze kostki lodu można
zazwyczaj uzyskać dopiero następnego dnia.
• Jeśli dystrybutor nie wydaje kostek lodu po naciśnięciu dźwigni,
należy zmienić ustawienie wyboru lodu z kostek na lód
pokruszony lub na odwrót (patrz rysunek), tak aby usunąć
zatory lodowe.
• Jeśli dystrybutor wciąż nie wydaje lodu, odczekać 2 minuty i
powtórzyć operację.
• Jeśli w obszarze dystrybutora wody/lodu nastąpiła
kondensacja, należy nacisnąć odpowiedni przycisk (oznaczony
literą A na rysunku), aby aktywować urządzenie
antykondensacyjne.
16
Nalewanie wody:
Po włączeniu dystrybutora wody, wylej pierwszą szklankę wody,
kolejne szklanki wody można już pić.
Powtarzać tę operację za każdym razem, gdy dystrybutor nie był
używany przez dłuższy czas.
Nie potrzeba zbyt mocno naciskać dźwigni dystrybutora, aby go
uruchomić. Trzymać brzeg szklanki w pobliżu otworu
dystrybutora. Ostrożnie wyjmij szklankę, aby nie rozlać wody.
Mocniejsze naciskanie nie przyspieszy nalewania ani nie
zwiększy ilości wypływającej wody.
OŚWIETLENIE I BLOKADA DYSTRYBUTORA
(W ZALEŻNOŚCI OD MODELU)
W pobliżu dystrybutora znajduje się lampka.
Może ona zostać włączona i wyłączona poprzez wciśnięcie
przycisku
znajdującego się pośrodku panelu sterowniczego.
Dystrybutor można łatwo wyłączyć w celu wyczyszczenia albo w
celu uniknięcia przypadkowego pobierania wody przez dzieci lub
zwierzęta domowe.
Aby wyłączyć dystrybutor, naciskać przycisk
, dopóki nie
zgasną symbole
.
Aby włączyć ponownie dystrybutor, powtórzyć operację.
Dystrybutor lodu wyłącza się automatycznie po zakończeniu
wytwarzania lodu.
Aby wyłączyć dystrybutor wody/lodu, nacisnąć równocześnie
przycisk świetlny
oraz przycisk wyboru lodu
.
Lampka wyłączy się automatycznie, gdy włączona zostanie
funkcja blokady panelu sterowania.
UWAGA:
Blokada ta nie odłącza zasilania urządzenia, dystrybutora lodu ani
jego lampki. Unieruchamia po prostu dźwignię dystrybutora.
17
AUTOMATYCZNY DYSTRYBUTOR LODU
Użyteczne informacje dotyczące automatycznego
dystrybutora lodu
Aby włączyć/wyłączyć dystrybutor lodu, nacisnąć przycisk
On/Off
.
Jeśli drzwiczki komory zamrażarki są otwarte, upewnić się, czy
wewnętrzna klapka nie jest zablokowana, ponieważ służy ona
jako czujnik blokady odcinający przesyłanie lodu z
automatycznego dystrybutora lodu do pojemnika
zainstalowanego na drzwiczkach.
Aby wyjąć i wymienić pojemnik na lód:
1. Włożyć cztery palce do otworu w podstawie pojemnika, a kciuk
położyć na przycisku zwalniającym.
2. Podtrzymując obiema rękami podstawę pojemnika, nacisnąć
przycisk zwalniający, podnieść pojemnik i wyjąć go. Nie ma
potrzeby przełączania kontrolki dystrybutora lodu w położenie
OFF (Wyłączony). Dystrybutor lodu nie będzie wytwarzał lodu,
jeśli na drzwiczkach nie ma zainstalowanego pojemnika.
• Normalne Wytwarzanie Lodu pozwala na wytworzenie około
7 do 9 partii lodu w ciągu 24 godzin.
Konserwacja pojemnika na lód:
1. Opróżnić pojemnik. Użyć ciepłej wody do rozpuszczenia lodu,
jeżeli to konieczne. Nie należy używać ostrych narzędzi do
kruszenia lodu w pojemniku. Może to powodować zniszczenie
pojemnika oraz mechanizmu dystrybutora.
2. Myć pojemnik na lód stosując łagodny detergent, dobrze
spłukać i dokładnie wysuszyć.
Nie używać produktów twardych, ściernych ani
rozpuszczalników.
UWAGA: Nie włączać dystrybutora lodu, dopóki nie jest
podłączony do zasilania wody.
• Jest zjawiskiem normalnym, że kostki lodu zlepiają się. Można
je łatwo rozdzielić.
• Dystrybutor lodu zacznie funkcjonować dopiero wówczas, gdy
komora zamrażalnika zostanie dostatecznie schłodzona.
Zazwyczaj wystarczy na to jeden dzień.
• Dobra jakość wody jest ważnym czynnikiem w uzyskaniu
smacznych kostek lodu. Produkty chemiczne zmiękczające
wodę takie, jak np. sól, mogą uszkodzić dystrybutor lodu i w
konsekwencji pogorszyć jakość lodu.
18
MOŻLIWE USTERKI DYSTRYBUTORA LODU
PROBLEM
PRZYCZYNA
Rozwiązanie
Dystrybutor nie działa.
Drzwi zamrażalnika są otwarte.
Zamknąć drzwi zamrażalnika.
Pojemnik na kostki lodu jest źle
zainstalowany.
Upewnić się, czy pojemnik na lód
jest włożony całkowicie.
Dystrybutor nie był używany
przez dłuższy czas i kostki lodu
zlepiły się.
Wstrząsnąć od czasu do czasu
pojemnikiem, aby oddzielić
kostki i aby zwiększyć jego
pojemność. Wyrzucić kostki lodu
i zrobić nową porcję.
Dźwignia dystrybutora lodu była
naciskana zbyt długo.
Odczekać około 3 minut, aby
silnik zaczął na nowo pracować.
Duże ilości lodu powinny być
brane bezpośrednio z
pojemnika, a nie z dystrybutora.
Lód wchłania zapachy z
powietrza.
Zrobić nowy lód. Wyrzucić lód i
zrobić nowy.
Jakość wody.
Nadmiar lodu powinien być
trzymany w pojemniku z
pokrywką.
Woda o dużej zawartości
minerałów może wymagać
użycia filtra.
le zapakowana żywność.
Dobrze owinąć żywność.
Pojemnik na lód i komora
zamrażarki mogą wymagać
umycia.
Umyć pojemnik na lód oraz
zamrażarkę.
Postępować według instrukcji
poprawnego podłączenia
hydraulicznego.
Instalacja wodna podłączona jest
do dystrybutora lodu.
Kostki lodu wyprodukowane za
pierwszym razem mogą mieć
dziwny smak. Wyrzucić kostki
lodu i zrobić nową porcję.
Dystrybutor lodu nie działa.
Dziwny smak lub zapach kostek
lodu.
UWAGA: Używać tylko kostek lodu z dystrybutora.
19
KONSERWACJA I CZYSZCZENIE
Przed przystąpieniem do jakiejkolwiek czynności konserwacji lub
czyszczenia należy wyjąć wtyczkę z gniazdka, aby odłączyć
urządzenie od zasilania z sieci elektrycznej.
Wnętrza komór zamrażalnika i chłodziarki należy myć okresowo
gąbką nasączoną roztworem wody z octem. Należy je wypłukać i
wysuszyć. Nigdy nie używać detergentów ani środków ściernych.
Nigdy nie czyścić części urządzenia przy użyciu palnych cieczy.
Opary mogą stworzyć zagrożenie wybuchowe.
Ściany zewnętrzne urządzenia umyć gąbką nawilżoną ciepłą
wodą.
Wycierać miękką szmatką.
• Nie stosować środków czyszczących parą.
• Oczyścić skraplacz oraz uszczelnienie.
UWAGA: Przewody układu chłodzącego znajdują się w pobliżu
pojemnika na roztopiony szron i mogą się rozgrzać. Zaleca się
czyścić je okresowo odkurzaczem.
W przypadku wymiany przepalonych żarówek należy zawsze
odłączyć chłodziarkę od sieci zasilającej.
Zdejmowanie pokrywy lampki w chłodziarce:
• Odkręcić śrubkę mocującą pokrywę lampki.
• Pociągnąć w dół i przesunąć pokrywę do tyłu chłodziarki.
• Odkręcić żarówkę i wymienić ją na nową, o takich samych
parametrach, dostępną w naszym serwisie.
• Założyć pokrywę lampki, wykonując działania w odwrotnej
kolejności.
Jak wymienić żarówkę górnej komory zamrażarki:
• Zdjąć osłonę lampki, naciskając po bokach;
• Odkręcić żarówkę i wymienić ją na nową, o takich samych
parametrach, dostępną w naszym serwisie lub autoryzowanym
sklepie;
• Włożyć osłonę lampki na miejsce, wykonać powyższe
czynności w odwrotnej kolejności.
Jak wymienić dolną żarówkę w komorach chłodziarki i
zamrażarki (w zależności od modelu):
• wyjąć osłonę lampki, chwytając za jej górną, środkową część;
• pociągnąć do przodu, przekręcając jednocześnie osłonę lekko
w bok;
• odkręcić żarówkę i wymienić ją na nową, o takich samych
sklepie.
Aby wymienić osłonę lampki
• chwycić osłonę w górnej, środkowej części;
• wprowadzić zaczepy jednej ze stron osłony do rowków;
• lekko wygiąć osłonę ku środkowi, aby wprowadzić pozostałe
zaczepy do rowków.
Jak wymienić żarówkę dystrybutora (zależnie od modelu):
• chwycić żarówkę we wnęce dystrybutora;
• odkręcić żarówkę i wymienić ją na nową, o takich samych
sklepie.
20
RADY NA OKRES WAKACJI
Krótkie wakacje
Nie ma potrzeby wyłączania urządzenia, jeżeli nieobecność w
domu będzie krótsza niż trzy tygodnie. Należy spożyć artykuły
łatwo psujące się, a pozostałe zamrozić. Jeżeli chłodziarka
wyposażona jest w automatyczny dystrybutor lodu, należy:
1. wyłączyć go;
2. zakręcić wodę zasilającą dystrybutor;
3. opróżnić pojemnik na lód.
Długie wakacje
Należy wyjąć wszystkie produkty, jeżeli nieobecność będzie
dłuższa niż miesiąc. Jeżeli chłodziarka wyposażona jest w
automatyczny dystrybutor lodu, zakręcić wodę zasilającą
dystrybutor przynajmniej jeden dzień wcześniej, a następnie, jak
tylko wytworzona zostanie ostatnia partia kostek lodu, wyłączyć
dystrybutori opróżnić pojemnik. Wyciągnąć wtyczkę z gniazdka,
umyć urządzenie, opłukać i wytrzeć. Do górnej części drzwi
należy przymocować klocki drewniane lub plastykowe, aby drzwi
pozostały uchylone i aby powietrze mogło przepływać.
Zapobiegnie to powstawaniu nieprzyjemnych zapachów.
Przeprowadzka
• Wyciągnąć wszystkie ruchome części, owinąć je dobrze i
umocować za pomocą taśmy klejącej, aby się nie wysuwały,
nie przemieszczały i nie zgubiły.
• Dokręcić śruby poziomujące na przednich nóżkach.
• Zamknąć i umocować za pomocą taśmy klejącej obydwoje
drzwi i przymocować przewód zasilający do chłodziarki.
Przerwa w dopływie prądu
W razie awarii zasilania, radzimy skontaktować się z zakładem
energetycznym i dowiedzieć się, jak długo będzie ona trwała.
1. W razie awarii zasilania trwającej maksymalnie 24 godziny, nie
należy otwierać drzwiczek zamrażarki ani chłodziarki.
Pozwoli to na utrzymanie niskiej temperatury jak najdłużej.
2. Jeżeli przerwa w dopływie prądu przewidziana jest na okres
dłuższy niż 24 godziny, należy wyjąć wszystkie zamrożone
artykuły i umieścić je w przenośnym zamrażalniku zamykanym
na klucz. Jeżeli natomiast nie jest to możliwe, i nie
dysponujecie Państwo wkładami ze sztucznym lodem, należy
postarać się spożyć artykuły, które mogą się zepsuć.
3. Proszę wziąć pod uwagę, że zamrażalnik załadowany
całkowicie produktami utrzymuje niską temperaturę dłużej niż
zamrażalnik wypełniony tylko częściowo.
Opróżnić pojemnik na kostki lodu.
Ponadto zamrażalnik wypełniony całkowicie mięsem utrzymuje
dłużej niską temperaturę niż zamrażalnik wypełniony
potrawami gotowanymi.
Jeśli na żywności wciąż widoczne są kryształki lodu, można ją
ponownie zamrozić bez żadnego ryzyka, jednakże może to
mieć wpływ na smak i aromat żywności. Jeżeli natomiast stan
artykułów spożywczych wskazuje, że ponowne zamrożenie
może być ryzykowne, to należy je wyrzucić.
21
INSTRUKCJA WYSZUKIWANIA I USUWANIA
USTEREK/SERWIS
Zanim zwrócicie się Państwo do serwisu...
Złe funkcjonowanie jest często wynikiem drobnych
usterek, którym można zaradzić samemu bez użycia
żadnych narzędzi.
Jeśli chłodziarka nie działa:
• Czy wtyczka jest włożona do działającego
gniazdka o odpowiednim napięciu?
• Czy zostały sprawdzone bezpieczniki w
mieszkaniu?
Jeśli słychać hałasy lub drgania
W większości są one spowodowane normalnym
funkcjonowaniem urządzenia. Twarde powierzchnie,
takie jak podłoga, ściany i meble mogą wzmagać
wrażenie hałasu. Poniżej opiszemy rodzaje
najczęściej spotykanych hałasów i ich możliwe
przyczyny.
• Słaby świst
Może być spowodowany silnikiem wentylatora
chłodziarki i poruszanym przez niego powietrzem.
• Klikanie
Termostat klika, kiedy chłodziarka przestaje
pracować oraz kiedy zaczyna pracować. Mechanizm
czasowy układu odszraniania wywołuje dźwięk na
początku i na końcu cyklu odszraniania.
• Szum wody
Kiedy chłodziarka przestaje pracować, przez kilka
minut można słyszeć bulgotanie w przewodach.
Słychać również wodę z roztopionego szronu, gdy
spływa do pojemnika.
• Hałas dystrybutora lodu
Ponieważ urządzenie jest wyposażone w
dystrybutor lodu, można usłyszeć brzęczenie (z
zaworu wodnego), dźwięk ściekającej wody i hałas
kostek spadających do pojemnika.
Jeżeli dystrybutor lodu nie działa:
• Czy zamrażalnik miał wystarczająco dużo czasu,
aby się schłodzić? Nowe urządzenie potrzebuje
około jednego dnia.
• Czy przycisk ON/OFF (Zał./Wył) dystrybutora lodu
jest ustawiony na ON (Włączony)?
• Czy woda jest odkręcona? Czy dochodzi do
dystrybutora lodu?
• Czy w chłodziarce jest zainstalowany filtr wody?
Filtr może być zatkany lub został niewłaściwie
zainstalowany. Należy najpierw, na podstawie
instrukcji instalowania filtra, sprawdzić, czy został
on prawidłowo zainstalowany i czy nie jest
zatkany. Jeżeli jest on prawidłowo zainstalowany,
a filtr nie jest zatkany, należy wezwać
wykwalifikowanego technika.
22
Jeżeli w pojemniku na szron zebrała się woda:
• Jest to zjawisko normalne w warunkach ciepłej,
wilgotnej pogody. Pojemnik może się wypełnić
nawet do połowy. Sprawdzić czy urządzenie jest
wypoziomowane tak, aby woda nie wyciekała z
pojemnika.
Jeśli krawędzie szafy chłodziarki stykające się z
uszczelkami drzwi są ciepłe w dotyku:
• Jest to zjawisko normalne podczas upałów, gdy
pracuje kompresor.
Jeżeli oświetlenie nie działa:
• Czy zostały sprawdzone bezpieczniki w
mieszkaniu?
• Czy wtyczka jest włożona do działającego
gniazdka o odpowiednim napięciu?
• Czy żarówka się nie przepaliła?
W przypadku przepalonej żarówki:
1. Zawsze wyjmować wtyczkę z gniazdka.
2. Patrz rozdział “Konserwacja i Czyszczenie”.
Jeśli silnik działa zbyt często:
• Czy skraplacz nie jest pokryty kurzem i kłaczkami?
• Czy drzwi są dobrze zamknięte?
• Czy uszczelki drzwiowe są prawidłowo
zamontowane?
• Jeżeli na zewnątrz jest wysoka temperatura lub
jeżeli w pomieszczeniu jest gorąco, sprężarka
pracuje oczywiście dłużej.
Jeżeli drzwi były często otwierane lub jeżeli do
środka włożono dużą ilość świeżych artykułów,
wówczas sprężarka pracuje dłużej, aby schłodzić
wnętrze.
Należy pamiętać
Czas pracy sprężarki zależy do wielu czynników: od
częstotliwości otwierania drzwi, od ilości
przechowywanych artykułów, od temperatury
pomieszczenia, od nastawienia termostatów.
Jeżeli sprawdzenie powyższych stanów nie dało
rezultatu, należy zwrócić się do Serwisu, wyjaśnić
problem podając nazwę modelu oraz numer
serwisowy urządzenia (podany na tabliczce
znamionowej).
Jeżeli temperatura w chłodziarce jest zbyt
wysoka
• Czy kontrolki chłodziarki są prawidłowo
ustawione?
• Czy nie została włożona duża ilość jedzenia do
chłodziarki lub do zamrażalnika?
• Sprawdzić, czy drzwiczki nie są otwierane zbyt
często.
• Sprawdzić, czy drzwiczki zamykają się
prawidłowo.
• Upewnić się, że otwory wentylacyjne powietrza
wewnątrz komory nie są zablokowane, ponieważ
uniemożliwia to cyrkulację zimnego powietrza.
Na dnie komory chłodziarki znajduje się
skroplona woda
• Upewnić się, że otwory wentylacyjne powietrza
wewnątrz komory nie są zablokowane, ponieważ
uniemożliwia to cyrkulację powietrza.
• Upewnić się, czy jedzenie jest dobrze
zapakowane. Wytrzeć wszystkie mokre pojemniki
przed włożeniem ich do chłodziarki.
• Sprawdzić, czy drzwiczki nie są otwierane zbyt
często. Podczas otwierania drzwi wilgoć z
powietrza dostaje się do chłodziarki. Im częściej
drzwi są otwierane, tym szybciej gromadzi się
wilgoć, przede wszystkim wtedy, gdy
pomieszczenie jest bardzo wilgotne.
• Gdy pomieszczenie jest bardzo wilgotne, jest
rzeczą normalną, iż woda gromadzi się wewnątrz
chłodziarki.
• Formowanie się kropli wody na tylnej ściance po
samoczynnym odszranianiu chłodziarki jest
normalnym zjawiskiem.
Gdy drzwi nie zamykają się i nie otwierają
poprawnie
• Sprawdzić, czy opakowania żywności nie blokują
drzwi.
• Sprawdzić, czy pojemniki, półki, szuflady są
właściwie włożone.
• Sprawdzić, czy uszczelki drzwiowe nie są brudne
lub lepkie.
• Upewnić się, czy chłodziarka jest
wypoziomowana.
23
FILTROWANIE WODY I SYSTEM
MONITORINGU (ZALEŻNIE OD MODELU)
Kontrolka filtra wody
Kontrolka filtra wody wskazuje, kiedy należy zmienić wkład
filtrujący. Kontrolka znajduje się na panelu sterowania. Jeśli
kontrolka zmienia kolor z zielonego na żółty, oznacza to, że już
czas na zmianę wkładu do filtrowania wody (zużyto już 90% filtra).
Zaleca się wymianę wkładu do filtrowania wody wówczas, gdy
światło kontrolki filtra zmieni się na czerwone. Lub gdy znacząco
zmniejszyła się ilość wody dopływającej do dystrybutora wody /
lodu (patrz “Zmiana wkładki do filtrowania wody” w dalszej części
instrukcji).
UWAGA: Nie używać wody, która nie jest mikrobiologicznie
czysta lub jest niewiadomego pochodzenia, bez
odpowiedniej dezynfekcji.
Po wymianie wkładu do filtrowania wody, wyzerować sygnalizację
kontrolki filtra wody naciskając odpowiedni wyłącznik przez 3
sekundy.
Podczas zerowania sygnalizacji systemu światło kontrolki zmieni
się z czerwonego na zielone.
Wymiana wkładu filtrowania wody
Filtr wody jest umieszczony poniżej drzwi komory zamrażarki.
1 Odszukać zatyczkę wkładu do filtrowania wody, znajdującą się
w przedniej kratce poniżej drzwi komory zamrażarki. Obrócić
zatyczkę do pozycji pionowej w kierunku przeciwnym do ruchu
wskazówek zegara i wyjąć zatyczkę na zewnątrz wraz z
wkładem filtrującym.
UWAGA: Ponieważ wkładka zawiera wodę, może dojść do jej
rozlania.
2 Zdjąć zatyczkę ze starego wkładu, zsuwając ją z niego.
Zatyczkę można zsunąć w lewo lub w prawo. NIE WYRZUCAĆ
ZATYCZKI.
3 Wyjąć nowy wkład z opakowania i zdjąć ochronną folię z
uszczelek (o-ring).
4 Nasunąć zatyczkę na nowy wkład, jak to pokazano na rysunku.
5 Ustawić zatyczkę w pozycji pionowej i wepchnąć wkład do
gniazda w podstawie kratki do oporu. Obrócić zatyczkę wkładu
do pozycji poziomej w kierunku zgodnym z ruchem wskazówek
zegara.
6 PRZEPUSZCZAĆ WODĘ PRZEZ DYSTRYBUTOR DO
CHWILI, AŻ ZACZNIE WYPŁYWAĆ CZYSTA (około 9-14 litrów
albo 6-7 minut). Umożliwi to oczyszczenie systemu i usunie
powietrze z przewodów.
UWAGA: Podczas usuwania powietrza z systemu z dystrybutora
może wydostać się woda.
Zamawianie wymiennych filtrów
Aby zamówić wkłady do filtrowania, prosimy o kontakt z
autoryzowanym sprzedawcą firmy Whirlpool.
1
2
3
4
5
24
WYRZUCENIE STAREJ CHŁODZIARKI
Uwięzienie i uduszenie nie są problemami wyłącznie przeszłości.
Dla dziecka, złomowana lub porzucona chłodziarka może być
niebezpieczna -- nawet jeśli pozostanie bez dozoru tylko przez
kilka dni. Przed wyrzuceniem chłodziarki lub zamrażarki należy:
• Wymontować drzwi.
• Pozostawić wszystkie półki w jednym miejscu, aby
uniemożliwić dziecku wspinanie się wewnątrz chłodziarki.
25

INSTRUKCJA UŻYTKOWANIA

Transkrypt

Podobne dokumenty

karta produktu – chłodziarki i zamrażarki

Singapore sling - Wirtualna Kuchnia Polska

Kodu produtku: HL-HWN-IC01 Nazwy produktu: Kruszarka do lodu

SJ-F800SP-BK Leaflet PL

Samsung RB31HER2BSA Chłodziarko

SJ-F73PE Leaflet PL

Formularz zgłoszeniowy do konkursu „Cięcie lodu – zima 2016/17

Zobacz specyfikację - Akademia Kulinarna Whirlpool

Arbuz z jogurtem deser mrożony
